Summary of Contents for Bpt OPHERA/BI

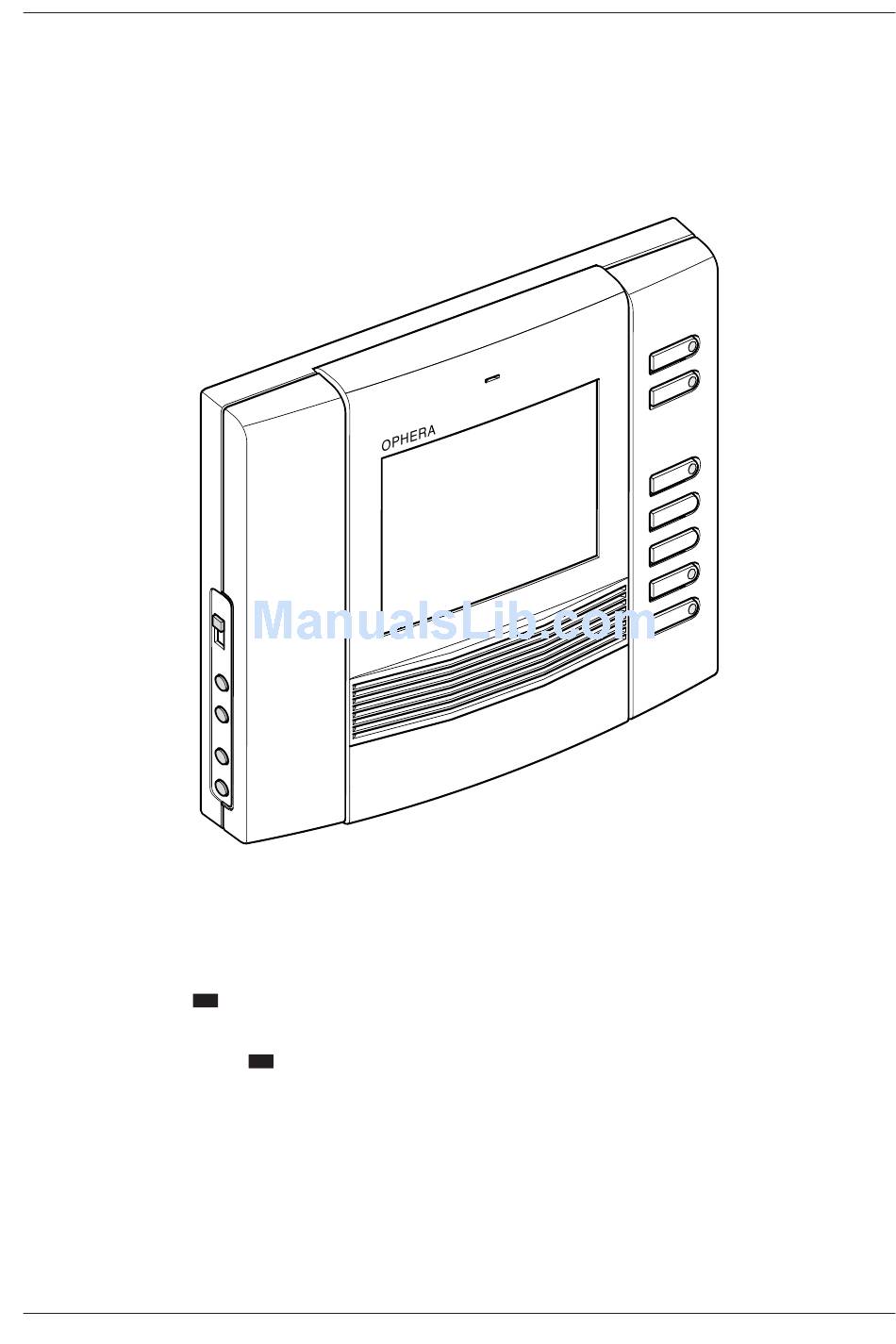

- Page 1 OPHERA/BI Manuale di Installazione Installation Manual 24801590 / 28-04-10...
-
Page 2: Installazione
Ø 10mm - INSTALLAZIONE ATTENZIONE. Si raccomanda di installare il moni- parte inferiore B (fig. 6). tor in ambiente asciutto. Bloccare la scatola alla parete utilizzando le viti in dotazione (fig. 7). Scatola incasso PHI Qualora lo spessore della parete sia maggiore di 2 La scatola può... - Page 3 CLIK! Installation on plasterboard walls Press the box against the wall to get four reference points where the holes with a 10 mm diameter will be made (fig. 3). Cut the plasterboard to obtain the hole where the box will be inserted. Remove the three tabs as shown in figure 4.
- Page 4 PHKP Per la sostituzione agire come indicato in figura 11 e 13. OPHERA/BI video handset Remove the two covers as shown in fig. 11. Wire the connections. Fasten the appliance to the embedding box, using the screws provided (fig. 12).
-
Page 5: Terminal Boards
Video Output Uscita + + Output OPHERA/BI - ADJUSTING VOLUMES - REGOLAZIONE VOLUMI Regolazione volume microfono OPHERA/BI OPHERA/BI microphone volume adjustment Regolazione volume speaker OPHERA/BI OPHERA/BI speaker volume adjustment Regolazione volume microfono HEVC/MI HEVC/MI microphone volume adjustment I volumi dei dispositivi vengono tarati in fabbrica;... -
Page 6: Caratteristiche Tecniche
- SELECTIONS - SELEZIONI SW1(Resistenza di chiusura) – SW1 (Resistive load termination) XDV/304 SW2 (Presenza posto esterno) – SW2 (Entry panel presence) Regolazione suoneria – Adjusting the ring - CARATTERISTICHE TECNICHE – - TECHNICAL FEATURES Alimentazione - Supply voltage 14-18 VDC 350 mA max (<20 mA stand-by) Assorbimento - Absorption 200 mA max (<20 mA stand-by) - Page 7 - PROGRAMMING - PROGRAMMAZIONE – Ingresso in Programmazione. Premere per 5 volte il beep pulsante entro 5 s. Un breve segnale acustico confer- ma l’ingresso in programmazione a. Accessing programming. Press the button 5 times within 5 s. A brief acoustic signal will confirm that program- ming has been accessed a.
- Page 8 BPT S.p.A. Via Cornia, 1 33079 Sesto al Reghena-PN-Italy www.bpt.it-info@bpt.it...
