OPHERA/BI
SW2
SW1
B
+
–
AL
A
–
V
+

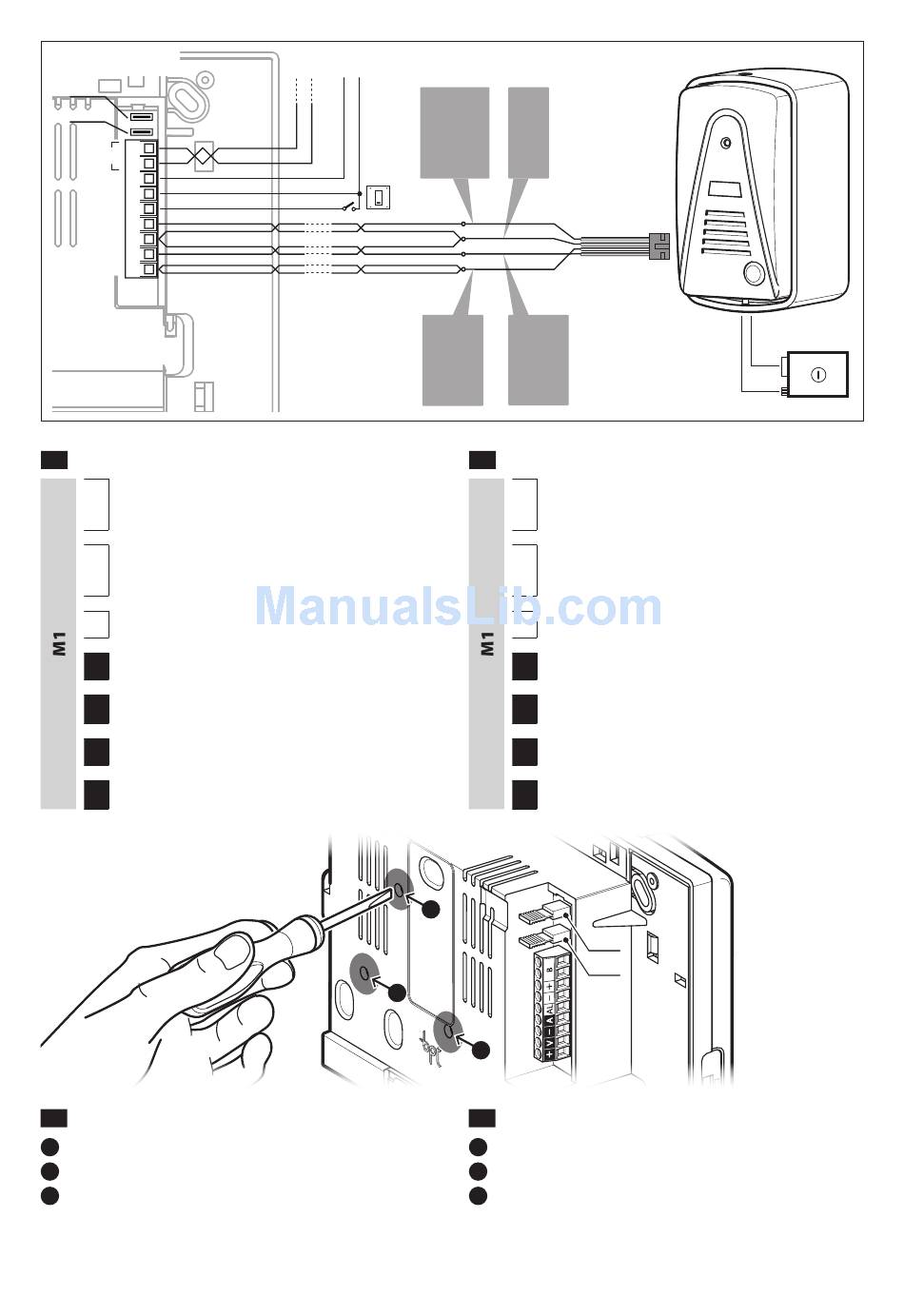

- MORSETTIERE
IT
B Ingresso linea BUS
+
Alimentazione locale 18VDC
–
AL Ingresso allarme
A
Uscita audio
–
Uscita –
V
Uscita Video
+
Uscita +
OPHERA/BI
IT

- REGOLAZIONE VOLUMI

Regolazione volume microfono OPHERA/BI
A
Regolazione volume speaker OPHERA/BI
B
Regolazione volume microfono HEVC/MI
C
y
I volumi dei dispositivi vengono tarati in fabbrica;
agire sulle regolazioni solo se strettamente neces-
sario
BUS 18VDC
Rosso
Red
Rot
Rouge
Rojo
Vermelho
Giallo
Yellow
Gelb
Jaune
Amarillo
Amarelo
A
B
HEVC/MI
Blu
Blue
Blau
Bleu
Azul
Azul
A
–
V
+
Bianco
White
Weiß
Blanc
Blanco
Branco

- TERMINAL BOARDS

EN
B BUS line input
+
Power supply local 18VDC
–
AL Alarm input
A
Audio Output
–
– Output
V
Video Output
+
+ Output
SW2
SW1
C

- ADJUSTING VOLUMES

EN
OPHERA/BI microphone volume adjustment
A
OPHERA/BI speaker volume adjustment
B
HEVC/MI microphone volume adjustment
C
y
The volumes of the devices are calibrated at the
factory; act on the adjustments only if necessary
5
