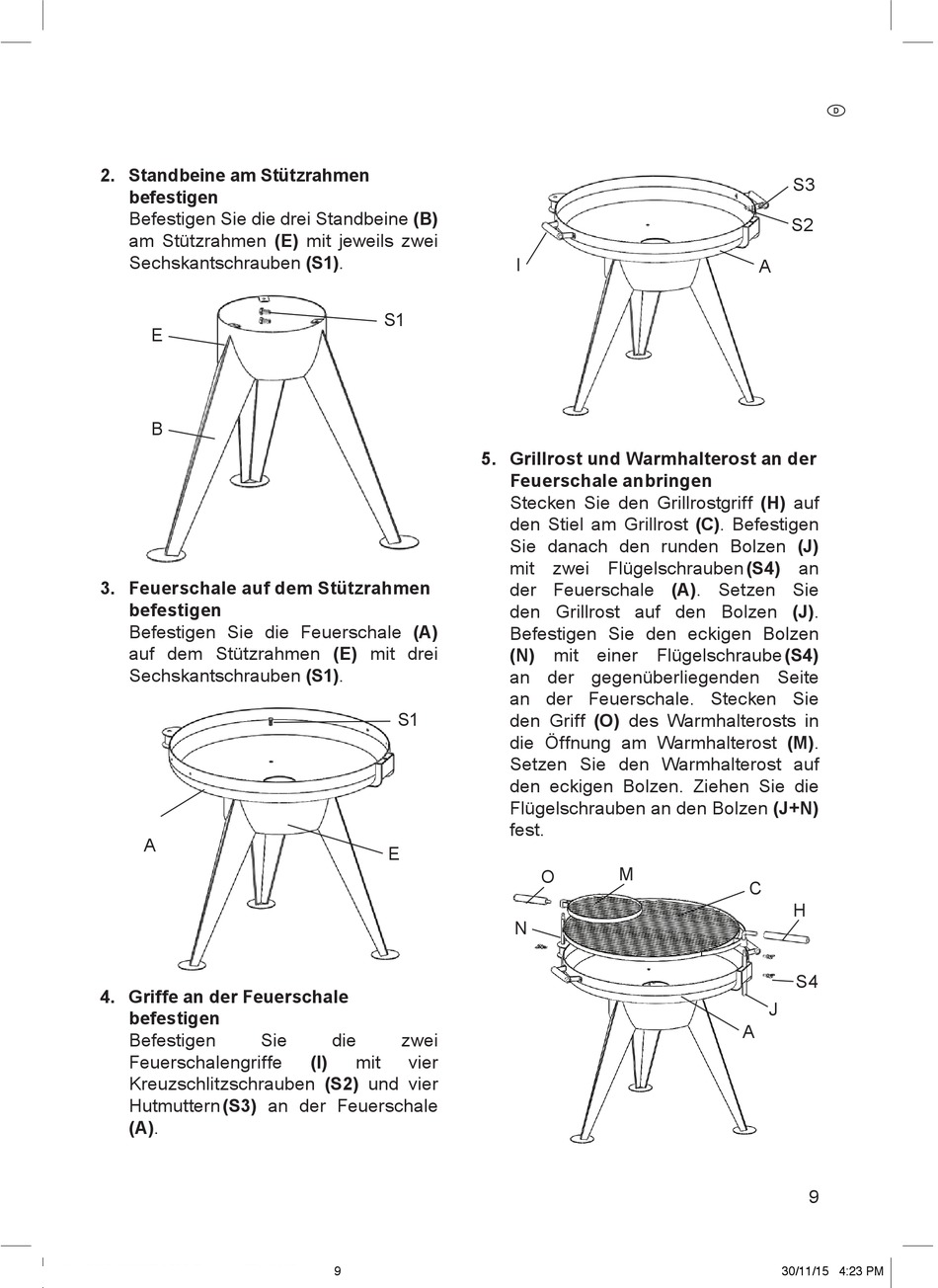

2. Standbeine am Stützrahmen
befestigen
Befestigen Sie die drei Standbeine (B)
am Stützrahmen (E) mit jeweils zwei
Sechskantschrauben (S1).
E
B
3. Feuerschale auf dem Stützrahmen
befestigen
Befestigen Sie die Feuerschale (A)
auf dem Stützrahmen (E) mit drei
Sechskantschrauben (S1).
A
4. Griffe an der Feuerschale
befestigen
Befestigen
Feuerschalengriffe
Kreuzschlitzschrauben (S2) und vier
Hutmuttern (S3) an der Feuerschale
(A).
P140179-TEPRO-1099-Cranford-20151130.indb 9
S1
S1
E
Sie die zwei
(I) mit vier
I
5. Grillrost und Warmhalterost an der
Feuerschale anbringen
Stecken Sie den Grillrostgriff (h) auf
den Stiel am Grillrost (c). Befestigen
Sie danach den runden Bolzen (J)
mit zwei Flügelschrauben (S4) an
der Feuerschale (A). Setzen Sie
den Grillrost auf den Bolzen (J).
Befestigen Sie den eckigen Bolzen
(N) mit einer Flügelschraube (S4)
an der gegenüberliegenden Seite
an der Feuerschale. Stecken Sie
den Griff (O) des Warmhalterosts in
die Öffnung am Warmhalterost (M).
Setzen Sie den Warmhalterost auf
den eckigen Bolzen. Ziehen Sie die
Flügelschrauben an den Bolzen (J+N)
fest.
M
O
N
k
S3
S2
A
C
H
S4
J
A
