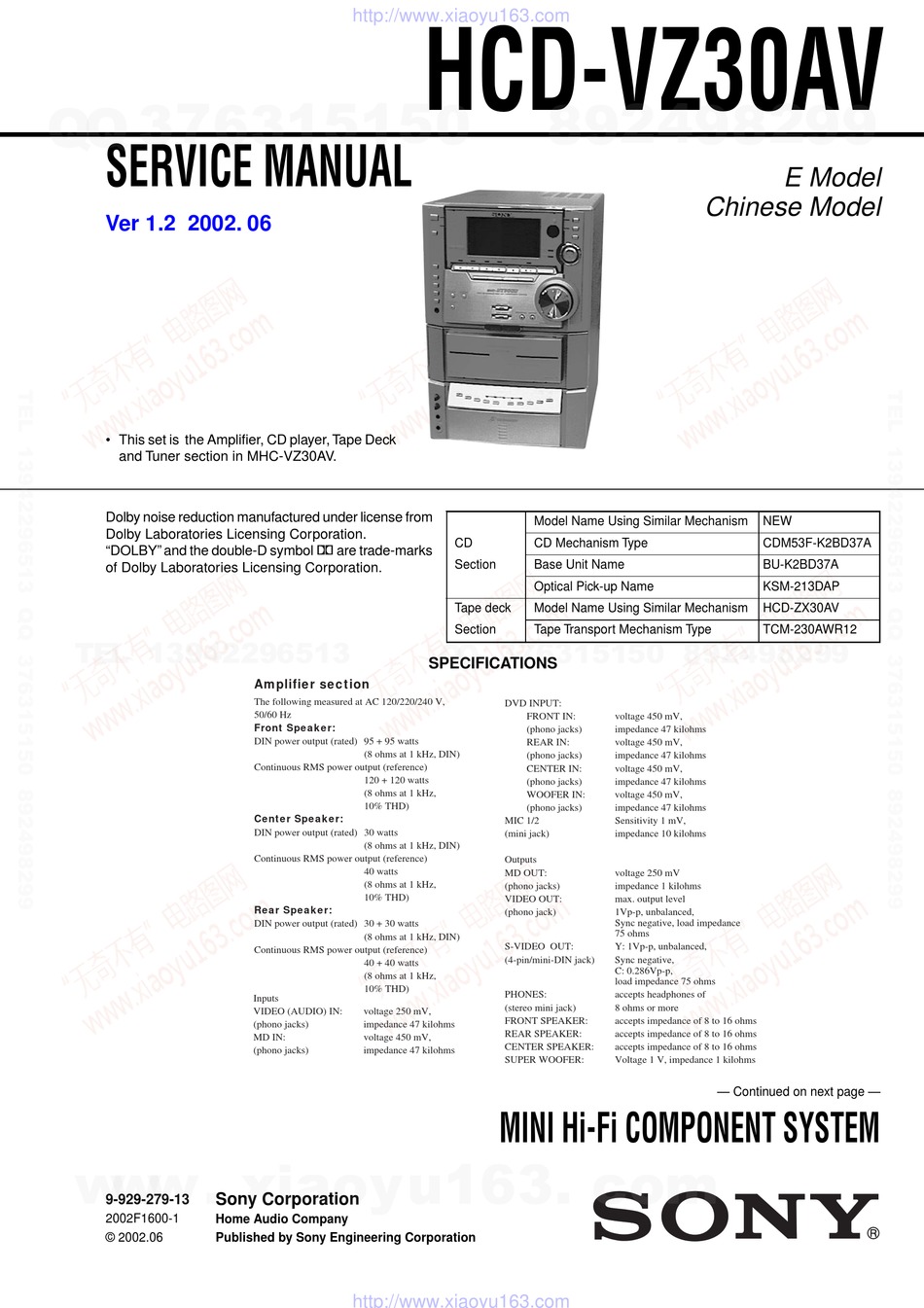

SERVICE MANUAL
Ver 1.2 2002. 06
• This set is the Amplifier, CD player, Tape Deck
and Tuner section in MHC-VZ30AV.
Dolby noise reduction manufactured under license from
Dolby Laboratories Licensing Corporation.
"DOLBY" and the double-D symbol ; are trade-marks
of Dolby Laboratories Licensing Corporation.
TE
L 13942296513
www
.
Sony Corporation
9-929-279-13
2002F1600-1
Home Audio Company
© 2002.06
Published by Sony Engineering Corporation
http://www.xiaoyu163.com
Amplifier section
The following measured at AC 120/220/240 V,
50/60 Hz
Front Speaker:
DIN power output (rated) 95 + 95 watts
(8 ohms at 1 kHz, DIN)
Continuous RMS power output (reference)
120 + 120 watts
(8 ohms at 1 kHz,
10% THD)
Center Speaker:
DIN power output (rated) 30 watts
(8 ohms at 1 kHz, DIN)
Continuous RMS power output (reference)
40 watts
(8 ohms at 1 kHz,
10% THD)
Rear Speaker:
DIN power output (rated) 30 + 30 watts
(8 ohms at 1 kHz, DIN)
Continuous RMS power output (reference)
40 + 40 watts
(8 ohms at 1 kHz,
10% THD)
Inputs
VIDEO (AUDIO) IN:
voltage 250 mV,
(phono jacks)
impedance 47 kilohms
MD IN:
voltage 450 mV,
(phono jacks)
impedance 47 kilohms
x
ao
u163
y
i
http://www.xiaoyu163.com
HCD-VZ30AV
2 9
8
Model Name Using Similar Mechanism
CD
CD Mechanism Type
Section
Base Unit Name
Optical Pick-up Name
Tape deck
Model Name Using Similar Mechanism
Q Q
Section
Tape Transport Mechanism Type
3
6 7
1 3
1 5
SPECIFICATIONS
DVD INPUT:
FRONT IN:
(phono jacks)
REAR IN:
(phono jacks)
CENTER IN:
(phono jacks)
WOOFER IN:
(phono jacks)
MIC 1/2
(mini jack)
Outputs
MD OUT:
(phono jacks)
VIDEO OUT:
(phono jack)
S-VIDEO OUT:
(4-pin/mini-DIN jack)
PHONES:
(stereo mini jack)
FRONT SPEAKER:
REAR SPEAKER:
CENTER SPEAKER:
SUPER WOOFER:
MINI Hi-Fi COMPONENT SYSTEM
co
.
9 4
2 8
E Model
Chinese Model
NEW
CDM53F-K2BD37A
BU-K2BD37A
KSM-213DAP
HCD-ZX30AV
TCM-230AWR12
0 5
8
2 9
9 4
2 8
voltage 450 mV,
impedance 47 kilohms
voltage 450 mV,
impedance 47 kilohms
voltage 450 mV,
impedance 47 kilohms
voltage 450 mV,
impedance 47 kilohms
Sensitivity 1 mV,
impedance 10 kilohms
voltage 250 mV
impedance 1 kilohms
max. output level
1Vp-p, unbalanced,
Sync negative, load impedance
75 ohms
Y: 1Vp-p, unbalanced,
Sync negative,
C: 0.286Vp-p,
load impedance 75 ohms
accepts headphones of
8 ohms or more
accepts impedance of 8 to 16 ohms
accepts impedance of 8 to 16 ohms
accepts impedance of 8 to 16 ohms
Voltage 1 V, impedance 1 kilohms
— Continued on next page —
