Español
Gracias al uso de los conectores Neutrik® powerCON TRUE1® es posible transmitir la alimentación hasta una
potencia total de 3400 W (15 A), para los países con tensión en el rango 220 - 240 V, y de 1600 W (14A), para los
países con tensión en el rango 100 – 120 V. Por lo tanto, para conectar por ejemplos 2 difusores en acoplamiento
(tanto stacked como flown), conectar el primer IG4T a la alimentación con la conexión "MAINS INPUT" (8), y luego
conectar el primero al segundo (y el segundo al tercero, y así sucesivamente, teniendo en mente el límite máximo
de potencia admisible) con un cable de transmisión Neutrik®, conectando la salida "MAINS LINK" (9) del primer
IG4T a la salida "MAINS INPUT" (8) del segundo..
¡ATENCIÓN!
EL VALOR TOTAL TRANSMISIBLE EN POTENCIA Y CORRIENTE PUEDE SER INFERIOR AL
NOMINAL DE LA PLACA. ESTO DEPENDE DEL CABLE DE ALIMENTACIÓN DEL PRIMER
MÓDULO Y DE LA CONEXIÓN DE LOS MÓDULOS EN CASCADA. DEBE TENERSE EN
CUENTA EN LA FASE DE PROYECCIÓN E INSTALACIÓN DEL SISTEMA
CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la
señal de audio)
ENTRADAS DE AUDIO

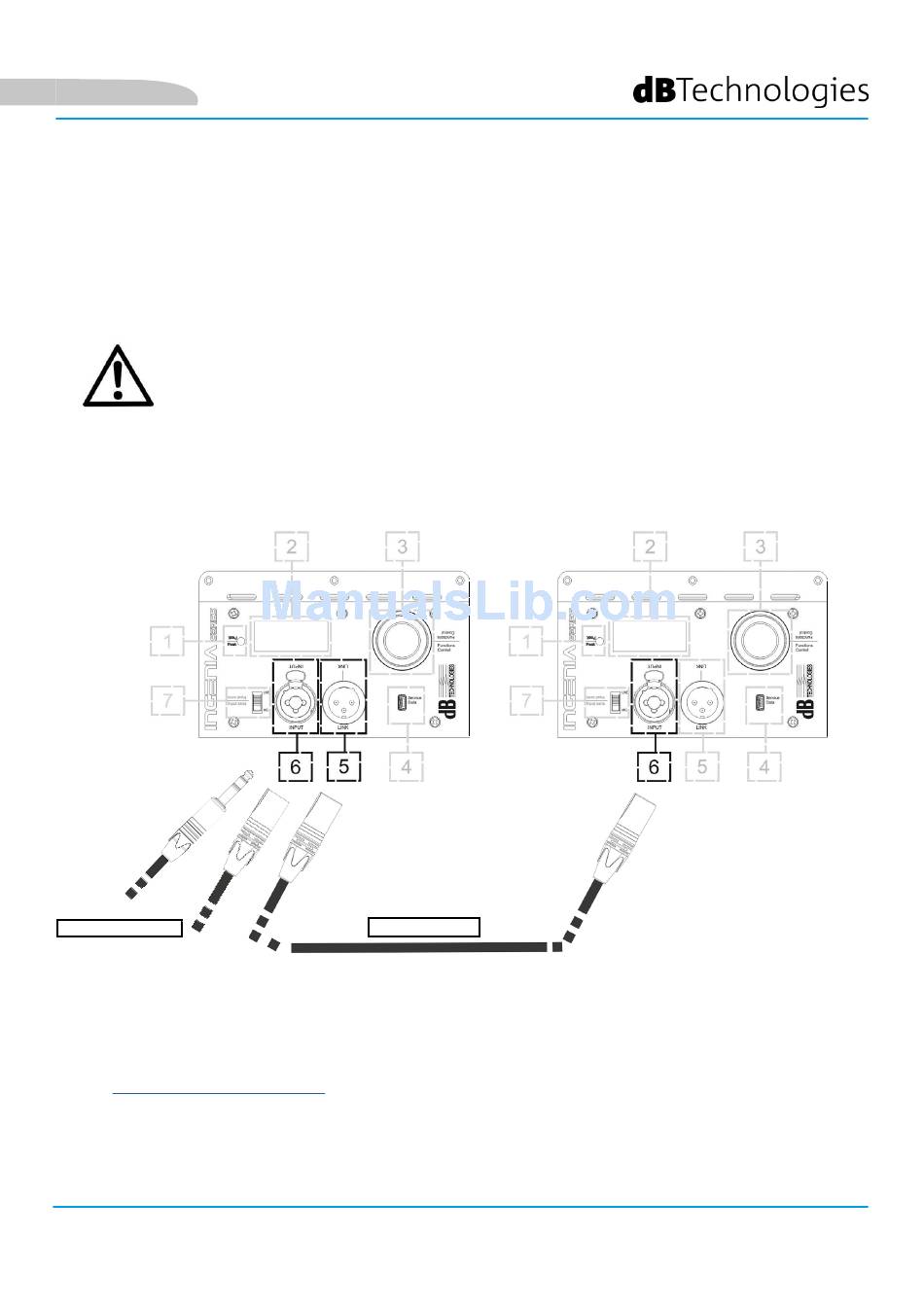

Para conectar 2 o más difusores a la misma fuente de audio, puede ser útil, en diferentes tipos de instalación,
transferir la señal de un primero a un segundo y así sucesivamente. Ante todo conectar una fuente sonora
cualquiera a la entrada "INPUT" (6) del primer difusor (para la diferente conexión "LINE" o "MIC", consultar la
sección CONEXIÓN DE LAS
primer difusor a la entrada "INPUT" (6) del segundo. Esta segunda operación puede repetirse luego conectando
difusores para obtener la instalación más adecuada al contexto.
INGENIA IG4T REV. 1.0
TRANSMISIÓN
ENTRADAS). Luego conectar con un cable equilibrado XLR la salida "LINK" (5) del
Cod. 420120235 REV. 1.0
151
