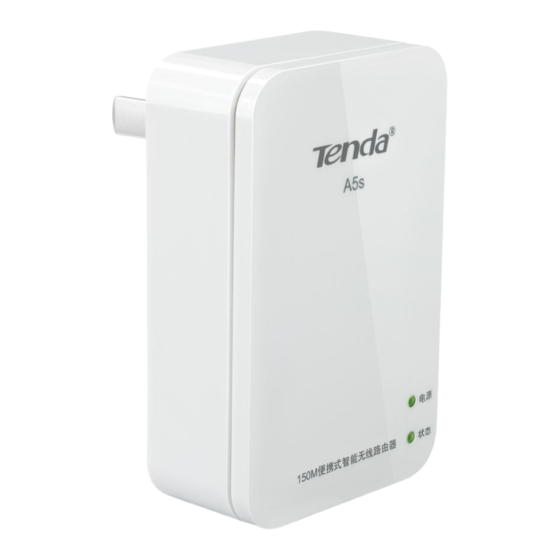

Tenda A5s User Manual
  1. Manuals
  2. Brands
  3. Tenda Manuals
  4. Wireless Router
  5. A5s
  6. User manual

Tenda A5s User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Enlarged version
A5s User Guide

Copyright Statement


is  the  registered  trademark  of  Shenzhen
Tenda  Technology  Co.,  Ltd.  All  the  products  and  product  names
mentioned herein are the trademarks or registered trademarks of
their  respective  holders.  Copyright  of  the  whole  product  as
integration,  including  its  accessories  and  software,  belongs  to
Shenzhen  Tenda  Technology  Co.,  Ltd.  Without  prior  expressed
written  permission  from  Shenzhen  Tenda  Technology  Co.,  Ltd,
any  individual  or  party  is  not  allowed  to  copy,  plagiarize,
reproduce, or translate it into other languages.
All  photos  and  product  specifications  mentioned  in  this
manual  are  for  references  only.  Upgrades  of  software  and
hardware  may  occur;  Tenda  reserves  the  right  to  revise  this
publication  and  to  make  changes  in  the  content  hereof  without
obligation  to  notify  any  person  or  organization  of  such  revisions
or  changes.  If  you  would  like  to  know  more  about  our  product
information, please visit our website at www.tendacn.com.



Wireless N travel Router

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A5s and is the answer not in the manual?

Questions and answers

Related Manuals for Tenda A5s

Summary of Contents for Tenda A5s

  • Page 1: Copyright Statement

    A5s User Guide Copyright Statement   is  the  registered  trademark  of  Shenzhen  Tenda  Technology  Co.,  Ltd.  All  the  products  and  product  names  mentioned herein are the trademarks or registered trademarks of  their  respective  holders.  Copyright  of  the  whole  product  as  integration,  including  its  accessories  and  software,  belongs  to ...

  • Page 2: Table Of Contents

    Wireless N travel Router Table of Contents  Copyright Statement ......1     Table of Contents  ................  2 Chapter 1 Product Overview ..........  1     1.1 Features ..................  1   1.2 Package Content ................  2   1.3 Panel Overview ................  2 Chapter 2 Hardware Install  ..........  5     2.1 Hardware Install  ................  5   2.1.1 Connect device to a power source  ........ 6  ...
  • Page 3 Wireless N travel Router Chapter 4 Web Utility Login  ..........  1 2     4.1 Connect to Device Wirelessly  .............  1 2   4.2 Login to Web Utility ..............  1 5 Chapter 5 Mode Toggle & Popup Windows ....  1 6     5.1 Mode Auto‐switch ..............  1 6   5.2 Smart Popup Windows ..............  1 7 Chapter 6 Mode Setup  ..........  1 9     6.1 Hotel Mode (Dynamic IP) Setup  ..........  1 9  ...
  • Page 4 Wireless N travel Router Chapter 8 Wireless Settings  ..........  3 5     8.1 Wireless‐Basic ................  3 5   8.2 Wireless‐Security ...............  3 7   8.3 Wireless Access Control .............  4 0   8.4 Connection Status ..............  4 1 Chapter9 DHCP .............  4 3     9.1 DHCP Settings ................  4 3   9.2 DHCP Client List &Reservation ...........  4 4 Chapter 10 Virtual Server ..........  4 6    ...
  • Page 5 Wireless N travel Router   11.4 Remote Web‐based Management  ...........  5 8 Chapter 12 Routing Settings .........  6 0     12.1 Routing Table ................  6 0 Chapter 13 Bandwidth Control ........  6 1     13.1 Bandwidth Control ..............  6 1 Chapter 14 Tools  ............  6 2     14.1 Time & Date ................  6 2   14.2 DDNS ..................  6 4  ...
  • Page 6 Wireless N travel Router Appendix 2. How to connect to an encrypted wireless  network ...............  7 4   Appendix 3: Glossary ............  7 7   Appendix 4 FAQs  ............  7 9   Appendix 5 EMC Statement  ..........  8 4        ...

  • Page 7: Chapter 1 Product Overview

      Chapter 1 Product Overview Thanks for purchasing this Tenda A5s Designed for those who  travel, the Tenda A5s is not only a fashionable and ultra‐compact  router, it is also a smart router that can auto‐detect your Internet  connection type and intelligently switch between Hotel Mode  (Dynamic IP) and Residence Mode (PPPoE).    1.1 Features  Compliant  with  IEEE  802.11n,  IEEE  802.11g,  IEEE  802.11b,  IEEE 802.3 and IEEE 802.3u standards  Based  on  802.11n  technology,  equipped  with  a  high‐performance antenna, the device delivers wireless speed  of up to 150Mbps  Triple modes: Hotel Mode, Residence Mode and WISP Mode  to  provide  you  with  flexibility  and  freedom  to  connect  to ...

  • Page 8: Package Content

    1* 10/100M LAN/WAN interchangeable port  Provides Internet connection types: Dynamic/ static IP; can be  connected to an xDSL/Cable MODEM  Local/remote web based management  Wireless  Roaming  technology  to  ensure  high‐efficiency  wireless connectivity  Hidden/invisible SSID;  MAC‐based wireless access control;  Logs to record device's usage status;  Supports UPnP and DDNS features;  Allow/disallow specified PCs on LAN to access Internet  Provides virtual server and DMZ features;  Internal firewall to block potential attacks from hackers.  1.2 Package Content  Unpack the box and check the following items:  A5s  Quick Install Guide  If any of the above items are incorrect, missing, or damaged,  please contact your Tenda reseller for immediate replacement.  1.3 Panel Overview ...
  • Page 9   LED Overview:  LED  Status  Description  Power  A green and solid light  Device  has  electrical  LED  power  Device  is  currently  A  green  operating  in  hotel  and  mode  and  WAN  port  is  blinking  NOT  properly  light  Hotel Mode  connected  Device  is  currently  A  green  Status  operating  in  hotel ...
  • Page 10 Device  is  currently  A  dark  operating  in  Residence  blue  and  Mode and WAN port is  solid light  connected  Device  is  currently  A  light  operating  in  WISP  blue  and  Mode  and  is  not  blinking  connected to a wireless  light  hotspot  WISP Mode  Device  is  currently  A  light  operating  in  WISP  blue ...

  • Page 11: Chapter 2 Hardware Install

    modem  or  other  uplink  network  device  when  operating  in  Residence  Mode  or  Hotel  Mode;  and  b)  a  LAN  interface  for  connection with a PC or an Ethernet switch when operating in  WISP Mode.                                Chapter 2 Hardware Install 2.1 Hardware Install ...

  • Page 12: Connect Device To A Power Source

    place the device in the center of the coverage.  2.1.1 Connect device to a power source  Simply plug the device into a electrical outlet nearby.    2.1.2 Network Connection  A. For first time use, you must connect to the device wirelessly  (Find device's default SSID from the label on the back of the device;  by default, device's wireless is unencrypted.). For network topology,  see below: ...
  • Page 13   To configure wireless network adapter, do as follows:    a.  Right‐click  the  " "  icon  from  the  bottom  right  corner  of  your desktop.    b. Select the desired wireless network and click “Connect”.    c.  Enter  the  customized  security  key  (if  any)  or  simply  click  "Connect" as there is no preset security key by default.  Note: Select "Connect to the network without settings it up" if  you are asked to provide a PIN code during connection. ...
  • Page 14   d.  When  you  see  “Connected”  displayed  next  to  the  wireless  network you selected, it means you have connected to the wireless  network  successfully.  (Note:  To  access  Internet,  below  settings  must be configured)   ...

  • Page 15: Chapter 3 Mode Overview

    Chapter 3 Mode Overview The  device  provides  modes  of  Hotel,  Residence  and  WISP  to  meet  different  network  environments.  By  default,  the  device  can  automatically  detect  your  Internet  connection  type  and  switch  between Hotel mode and Residence mode. You can also disable it if  you don't want the device to auto‐switch between the two modes.  However you must select and setup the WISP mode manually if you  want to use it.  3.1 Hotel Mode (Dynamic IP)  The device operates in Hotel Mode (also known as Dynamic IP  or DHCP) by default. In this mode, the device functions as a  wireless router to obtain an IP address and DNS server  automatically from your ISP. Simply connect to it wirelessly and  multiple users can share the Internet connection concurrently. No ...

  • Page 16: Residence Mode (Pppoe)

      3.2 Residence Mode (PPPoE)  In  this  mode,  the  device  functions  as  a  wireless  broadband  router,  dialing  up  for  Internet  connection  and  delivering  Internet  access  sharing  to  multiple  wireless  clients.  For  typical  network  topology, see below:    3.3 WISP Mode  In  this  mode,  the  device  functions  as  a  Wireless  range  extender ...
  • Page 17                                      ...

  • Page 18: Chapter 4 Web Utility Login

    Chapter 4 Web Utility Login This  chapter  mainly  presents  how  to  log  in  to  device's  web  utility.  4.1 Connect to Device Wirelessly  IMPORTANT:  For  first‐time  use,  you  must  use  the  wireless  network  adapter  on  your  PC  to  connect  to  the  device  wirelessly  instead of using an Ethernet cable as the device is preset to Hotel  Mode (which means the Ethernet port on the device functions as a  WAN port) by default. ...
  • Page 19 Available Wireless Networks".    c、 Select the desired wireless network and click “Connect”.      d、 Enter the customized security key twice (If any) or simply click ...
  • Page 20 "Connect" as there is no preset security key by default.      e、 When  you  see  “Connected”  displayed  next  to  the  wireless  network  you  selected,  it  means  you  have  connected  to  the  wireless  network  successfully.  (Note:  To  access  Internet,  below settings must be configured)         ...

  • Page 21: Login To Web Utility

    4.2 Login to Web Utility  ),  input  “http ： 4.2.1  Launch  a  web  browser,  (say,  IE //192.168.2.1”and  press  Enter.  (In  case  of  Internet  connection  failure, this screen will open automatically, whatever is entered in  the web browser)    4.2.2 Enter "admin" in Password field and then click Login.    (Note:  Password is case‐sensitive.)    4.2.3 You will see below screen if you entered a correct password. ...

  • Page 22: Chapter 5 Mode Toggle & Popup Windows

        Chapter 5 Mode Toggle & Popup Windows 5.1 Mode Auto‐switch  By  default,  the  device  can  automatically  detect  your  Internet  connection type and switch between Hotel Mode (Dynamic IP) and  Residence  Mode  (PPPoE).  You  can  also  disable  this  feature  manually  if  you  don't  need  it.  However  if  you  want  to  use  WISP  mode you need to select and setup it manually ...

  • Page 23: Smart Popup Windows

      When  in  hotel,  simply  connect  the  device  to  the  broadband  interface there and then to an electrical outlet nearby. The device  will  detect  and  switch  to  Hotel  Mode  automatically.  No  need  for  extra operation! When back at home, simply connect the device to  an  Internet‐enabled  DSL  modem  or  Ethernet network  and  then  to  an  electrical  outlet  nearby.  The  device  will  detect  and  switch  to  Residence Mode automatically. If operating in Residence Mode for ...
  • Page 24 again"  if  you  don't  want  to  encrypt  it,  otherwise  you  will  see  this  window every time you start the device. (Tips: For security purpose,  it is highly advisable that you encrypt your wireless network.)      When operating in Residence Mode for the first time, system  will pop up a dailup window, prompting you to enter a user name  and  a  password  required  for  PPPoE  Internet  connection.  The  pop  up window is as below:   ...

  • Page 25: Chapter 6 Mode Setup

                      Chapter 6 Mode Setup 6.1 Hotel Mode (Dynamic IP) Setup  No  need  for  configurations  in  this  mode!  The  device  is  wirelessly  accessible  to  all  wireless  clients  within  coverage.  (For  connection diagram, see section 2.1.1) ...

  • Page 26: Residence Mode (Pppoe) Setup

    Connect device as below:            Normally,  Internet  access  in  hotels  is  DHCP/dynamic  IP,  which  means  devices  connecting  to  hotel  network  can  obtain  IP  address  automatically.  So,  simply  connect  the  device  to  the  broadband interface in hotel, and Internet access shall be shared by  multiple  wireless  clients.  Note  that  you  must  set  these  PCs  to  "Obtain ...
  • Page 27     2.  And  you  will  enter  the  interface  for  configuring  basic  wireless  settings.      SSID:  A  SSID  (Service  Set  Identifier)  is  the  unique  name  of  a  wireless  network.  To  connect  to  the  device  wirelessly,  you  must know its SSID.  Channel:  For  an  optimal  wireless  performance,  you  may  select the least interferential channel. It is advisable that you ...
  • Page 28 method  to  secure  your  wireless  network.  Note  down  the  self‐defined  security  key  for  future  use.  You  must  provide  it  for  wireless connections later.  It  is  advisable  that  you  select  the  WPA‐PSK>AES  encryption  method  for  better  security.  Simply  enter  8‐63  alphanumeric  characters  or  other  symbols  in  the  Security  Key  field.  For  detailed  configurations, ...
  • Page 29     Configure device's WAN MAC address (Optional).  Normally  you  don't  need  to  change  device's  default  WAN MAC address. However, some ISPs may bind client PC's  MAC  address  for  Internet  connection  authentication.  In  this  case, simply enter the bound MAC in the WAN MAC Address  field  or  click  "Copy  My  PC's  MAC"  to  populate  the  field  automatically.  (Config  above  settings  using  the  PC  whose  MAC address is bound with your ISP.) ...

  • Page 30: Wisp Mode Setup

      For methods of configuring more and featured functionalities,  read sections hereunder.  4. Click Finish and reboot device to activate new settings.    Note: In this mode, the device's RJ45 port functions as a WAN  port  for  Internet  connection.  When  activated,  clients  can  only  connect to the device wirelessly.    6.3 WISP Mode Setup  To  amplify  uplink  device's  wireless  signal  (extend  wireless  coverage), select this mode manually.  1. Select "WISP Mode" and then click "Next'. ...
  • Page 31   2. You shall now come to the WISP mode setup screen.    SSID:  A  SSID  (Service  Set  Identifier)  is  the  unique  name  of  a  wireless network. Enter the SSID of your WISP's AP that you  are going to connect to.  MAC  Address:  Enter  the  WISP's  MAC  address  that  you  are  going  to  connect  to.  Wireless  MAC  address  is  also  known as  BSSID.  Channel:  Select  the  channel  which  your  WISP's  AP  (to  which  the device is going to connect) is currently operating on. ...
  • Page 32 For  convenience  purpose,  it  is  advisable  to  use  the  “Open  Scan”  option  to  search  and  select  the  link  partner  to  add certain settings to the device automatically. Click "Next"  to continue when finishing above settings.  3.  And  you  will  enter  the  interface  for  configuring  basic  wireless  settings.    SSID:  A  SSID  (Service  Set  Identifier)  is  the  unique  name  of  a  wireless ...
  • Page 33 method  for  better  security.  Simply  enter  8‐63  alphanumeric  characters  or  other  symbols  in  the  Security  Key  field.  For  detailed  configurations, see sections hereunder.  Click "Next" to continue when finishing above settings.    4. You shall now enter the Internet connection setup screen.    DHCP  This is the default Internet connection type. No configurations  are required for this connection. Simply select Dynamic IP and click  Next if your ISP is using this connection.  Static IP  If your ISP offers you static IP Internet connection type, select  “Static IP" from corresponding drop‐down menu, enter IP address,  subnet  mask,  Primary  DNS  and  secondary  DNS  (optional)  info  provided ...
  • Page 34   PPPoE  Select PPPoE, if your ISP is using a PPPoE connection, enter the  PPPoE  user  name  and  password  provided  by  your  ISP  in  corresponding fields. Contact your ISP for help if you are not clear  about  or  unfortunately  forget  this  info.  Click  "Next"  to  continue  when finishing above settings.  For example: Assuming that your ISP provides you with a user  name:  pppoe_user  and  a  password:  pppoe_passwd,  then  simply  enter them in corresponding fields as seen on the screenshot.    After device reboot, go to Status to check the WAN (Internet)  connection status. If you see below info there, congratulations, you  can enjoy surfing now. ...
  • Page 35   For methods of configuring more and featured functionalities,  read sections hereunder.  Note:  It  is  strongly  recommended  not  to  change  the  channel  settings  when  using  this  mode,  as  improper  change  may  cause  connection  failure.  Click  Finish  and  reboot  device  to  activate  new  settings  Important:  The  device  must  share  identical  channel,  security  (including security key), extension channel (if any) settings with the ...

  • Page 36: Chapter 7 Network Setup

    Chapter 7 Network Setup 7.1 LAN Setup  This  section  allows  you  to  config  the  TCP/IP  settings  for  the  device’s LAN interface.    IP  Address:  Device's  LAN  IP  address,  192.168.2.1  by  default.  You  can  change  it  according  to  your  needs;  just  remember  to  use  the new one to log on to the device’s web utility if you changed it.  Subnet ...
  • Page 37 PPPoE    Internet  connection  Type:  Displays  the  current  Internet  connection type.   User Name: Enter the User Name provided by your ISP.    Password: Enter the password provided by your ISP.  MTU:  Maximum  Transmission  Unit.  DO  NOT  change  it  from  the  factory  default  of  1480  unless  necessary.  You  may  need  to  change  it  for  optimal  performance  with  some  specific  websites ...

  • Page 38: Wan Speed

      If your ISP assigns a fixed IP address to you, then select Static  IP,  and  enter  the  IP  address,  subnet  mask,  primary  DNS  and  secondary  DNS  (optional)  info  provided  by  your  ISP  in  corresponding fields.  IP  Address:  Enter  the  WAN  IP  address  provided  by  your  ISP.  Consult your ISP if you are not clear.  Subnet Mask: Enter WAN Subnet Mask provided by your ISP.  The default is 255.255.255.0.  Gateway:  Enter  the  WAN  Gateway  provided  by  your  ISP.  Consult your ISP if you are not clear. ...

  • Page 39: Wan Mac Clone

        Select  auto  (auto‐negotiation),  10M  half  duplex,  10M  full  duplex,  100M  half  duplex  or  100M  full  duplex  depending  on  your  network environment.  The WAN port speed/duplex mode must match that of the link  port  to  achieve  successful  communication;  otherwise,  the  WAN  port  may  not  function  properly.  So,  if  you  are  not  sure  about  the  link port’s speed/duplex mode, please select “Auto”. ...

  • Page 40: Dns Server

        Normally  you  don't  need  to  change  device's  default  WAN  MAC  address.  However,  some  ISPs  may  bind  client  PC's  MAC  address for Internet connection authentication. In this case, simply  enter the bound MAC in the WAN MAC Address field or click "Copy  My  PC's  MAC"  to  populate  the  field  automatically.  (Config  above  settings using the PC whose MAC address is bound with your ISP.)  WAN MAC Address: Config Device’s WAN MAC address.  Copy  My  PC's  MAC:  Click  to  copy  your  PC's  MAC  address  to  device's WAN MAC address field. ...

  • Page 41: Chapter 8 Wireless Settings

      DNS:  Check/uncheck  to  enable/disable  the  DNS  server  feature.  Primary DNS Server: Enter the DNS address provided by your  ISP.  Secondary  DNS  Server:  Enter  the  other  DNS  address  if  your  ISP provides 2 such addresses (optional).                      Chapter 8 Wireless Settings 8.1 Wireless‐Basic ...
  • Page 42   802.11 Mode: Select a right mode according to your wireless  client.  　  11b  mode:  Select  it  if  you  have  only  Wireless‐B  clients in your wireless network.  　  11g  mode:  Select  it  if  you  have  only  Wireless‐G  clients in your wireless network.  　  11b/g  mixed  mode:  Select  it  if  you  have  only  Wireless‐B and Wireless‐G clients in your wireless network.  　  11b/g/n  mixed  mode:  Select  it  if  you  have  Wireless‐B, Wireless‐G and Wireless‐N clients in your wireless ...

  • Page 43: Wireless-Security

    within  coverage  when  they  perform  a  scan  to  see  what’s  available.  When  disabled,  this  SSID  becomes  invisible  to  any  wireless clients within the coverage. Manually enter the SSID  if you want to connect to it.  Channel:  For  an  optimal  wireless  performance,  you  may  select the least interferential channel. It is advisable that you  select  an  unused  channel  or  “Auto”  to  let  device  detect  and  select the best possible channel for your wireless network to ...
  • Page 44 key,  meaning  that  it  dynamically  generates  a  new  key  for  each  packet.  WPA  also  includes  a  message  integrity  check  feature  to  prevent  data  packets  from  being  hampered  with.  Only  authorized  network  users  can  access  the  wireless  network. WPA  adopts  enhanced encryption algorithm over WEP.       ...
  • Page 45   Cipher  Type:  Select  one  cipher  type  from  AES  (advanced  encryption standard), TKIP (temporary key integrity protocol)  or TKIP&AES.  Security  Key:  Enter  a  security  key,  which  must  be  between  8‐63 ASCII characters long.  Key Renewal Interval: Specify a valid time interval for the key  to be updated.    8.2.3 Mixed WEP  WEP is intended to provide data confidentiality comparable to  that of a traditional wired network. ...

  • Page 46: Wireless Access Control

      Security  Mode:  Select  a  proper  security  mode  from  the  drop‐down menu. Here we select Mixed WEP.  WEP Key: Select ASCII or Hex.  Note: Enter 5 or 13 ASCII characters (Invalid characters like /  “ and ‘, etc are not allowed) if you select ASCII or enter 10 or  26 HEX characters if you select Hex. Note that you must enter  the key content in the corresponding format selected.  Default Key: Select a key from the preset keys 1‐4 for current  use.  8.3 Wireless Access Control  The  MAC‐based  Wireless  Access  Control  feature  can  be  used  to allow or disallow clients to connect to your wireless network. ...

  • Page 47: Connection Status

      MAC Filter: "Allow Access to Wireless Network" only allows PCs  at  specified  MAC  addresses  (in  the  list)  to  connect  to  your  wireless network; Deny Access to Wireless Network: Block only  PCs  at  specified  MAC  addresses  from  connecting  to  your  wireless network.  MAC Address: Enter the MAC address of a wireless client which  you want to allow or disallow to connect your wireless network.  Add: Click to add the MAC address.  MAC  Address  List:  Displays  added  MAC  address  entries.  You  can add new entries or delete existing entries according to your  needs.  8.4 Connection Status  This  section  displays  the  info  of  connected  wireless  clients  including MAC addresses and frequency width, etc. ...
  • Page 48   MAC  Address:  Displays  MAC  addresses  of  wireless  clients  connected to the Device.    Bandwidth:  Displays  channel  bandwidth  used  by  currently  connected hosts (wireless clients).                     ...

  • Page 49: Chapter9 Dhcp

    Chapter9 DHCP 9.1 DHCP Settings  The  Dynamic  Host  Configuration  Protocol  (DHCP)  is  an  automatic  configuration  protocol  used  on  IP  networks.  If  you  enable the built‐in DHCP server on this device, it will automatically  configure  TCP/IP  protocol  settings  for  all  DHCP‐Client‐enabled  PCs  in  your  LAN  (Namely,  PCs  are  set  to  "Obtain  an  IP  address  automatically" ...

  • Page 50: Dhcp Client List &Reservation

    Lease  Time:  The  length  of  time  for  the  IP  address  lease.  Configuring a proper lease time improves the efficiency for the  DHCP server to reclaim disused IP addresses.  For example: If the lease time is set to one hour, then the DHCP  server will reclaim disused IP addresses every hour.  9.2 DHCP Client List &Reservation    DHCP  Client  List  displays  information  of  devices  that  have  obtained IP addresses from the device’s DHCP Server. If you would  like  some  devices  on  your  network  to  always  have  the  same  IP  addresses, you can use this feature and manually add a static DHCP  Reservation entry for each such device. And then a registered MAC ...
  • Page 51 Lease  Time:  Displays  remaining  time  for  a  corresponding  IP  address lease.                                               ...

  • Page 52: Chapter 10 Virtual Server

    Chapter 10 Virtual Server The virtual server feature is only available in WISP Mode and  Wireless Router Mode.  10.1 Port Forwarding        Port Forwarding allows you to open a range of WAN service  ports  and  redirect  all  traffic  received  through  such  ports  to  a  LAN  server at a designated IP address. It allows remote computers, such  as  PCs  from  Internet,  to  access  web  servers,  ftp  servers,  e‐mail  servers,  gaming  and  other  specialized  Internet  applications  on  a  private local area network (LAN). ...

  • Page 53: Dmz Host

    LAN.  Protocol:  Includes  TCP,  UDP  and  Both.  Select  “Both”  if  you  are not sure about which protocol to use.  Enable:  The  corresponding  entry  takes  effect  only  if  you  checked this option.  Delete: Click to remove a corresponding entry/rule.   Well‐Known  Service  Port:  The  “Well‐Known  Service  Port” lists widely used protocol ports. Simply select a port, an  entry  ID  and  click  the  "Add  to"  button  to  populate  the  selected port to the corresponding fields of the selected entry. ...

  • Page 54: Upnp

    should assign a static IP address to the PC designated as a DMZ host  (DHCP  Server>  DHCP  Client  List>  DHCP  Reservation)  before  using  the feature.      DMZ Host IP: Enter the IP address of a computer on your LAN  which you want to set as a DMZ host.    Enable:  Check/uncheck  to  enable/disable  the  DMZ  host  feature.  For  example:  To  set  a  PC  at  192.168.2.10  to  a  DMZ  host  for  intercommunication  with  another  host  on  the  Internet,  config  the  same settings as shown on the screenshot on the device. ...

  • Page 55: Chapter 11 Security

    device to perform special port forwarding so as to enable external  hosts to access resources on internal hosts.    Enable UPnP: Check/uncheck to enable/disable the UPnP feature.                            Chapter 11 Security The  Security  feature  is  only  available  in  WISP  Mode  and  Wireless Router Mode. ...

  • Page 56: Client Filter

    11.1 Client Filter  To  better  manage  PCs  in  LAN,  you  may  use  the  Client  Filter  functionality to allow or disallow PCs within a specified range of IP  addresses to access Internet.    Click “Add” to enter page below:    Filter  Mode:  Select  Deny  or  Allow  according  to  your  own  needs. ...
  • Page 57 Deny  Access  to  Internet:  Disallow  specified  packets  to  pass  through  the  device;  other  packets  are  processed  according  to  default mode.  Allow  Access  to  Internet:  Allow  specified  packets  to  pass  through  the  device;  other  packets  are  processed  according  to  default mode.  Description: Briefly describe the current entry/rule.  IP  Address:  Specify  a  single  IP  address  or  an  IP  range  of  PCs  for current rule to apply to. ...

  • Page 58: Mac Filter

      Click “Save” and you will find such entry in the List below.    Select Allow from the Default Mode drop‐down list and check  Enable Client Filter feature.  11.2 MAC Filter  To  better  manage  computers  in  your  LAN  network,  you  can ...
  • Page 59 use  the  MAC  Filter  feature  to  allow  or  disallow  specified  PCs  to  access Internet.    Click “Add” to enter page below:    Filter  Mode:  Select  Deny  or  Allow  according  to  your  own  needs.  Deny  Access  to  Internet:  Disallow  specified  packets  to  pass  through  the  device;  other  packets  are  processed  according to default mode. ...
  • Page 60 MAC Address: Enter the PC’s MAC address that you want to  filter out or select it from the MAC list.  Time: Select a time range for current rule to take effect.  Day:  Select  a  day  or  several  days  for  current  rule  to  take  effect.  Example:  To  prevent  a  PC  at  the  MAC  address  of  00:B0:0C:77:88:00 from accessing Internet from 8:00 to18:00 daily  without  restricting  it  during  other  time  period,  config  the  same  settings as shown on the screenshot below on your device:     ...

  • Page 61: Url Filter

      Click “Save”, select “Allow” from the “Default” drop‐down list  and check the “Enable MAC Filter” feature.  11.3 URL Filter  To  better  regulate  LAN  PCs,  you  may  use  the  Website  Filter  (also  known  as  URL  Filter)  functionality  to  allow  or  disallow  such  PCs to access certain websites within a specified time period.    Click “Add” to enter page below: ...
  • Page 62   Filter Mode: Select Deny or Allow according to your own  needs.  Deny  Access  to  Internet:  Disallow  specified  packets  to  pass  through  the  device;  other  packets  are  processed  according  to  default mode.  Allow  Access  to  Internet:  Allow  specified  packets  to  pass  through  the  device;  other  packets  are  processed  according  to  default mode. ...
  • Page 63 range  of  192.168.2.20~192.168.2.30  on  your  LAN  to  access  only  "yahoo.com" from 8：00 to 18：00 during working days (Monday‐  Friday) while not restricting other PCs, then config same settings as  shown on below screenshot on your device:    Click “Save” and you will find such entry in the List below.    Select Allow from the Default Mode drop‐down list and check  Enable  Ｕ ＲＬ  Filter  (Also  known  as  website  filter  on  some ...

  • Page 64: Remote Web-Based Management

    devices) feature.      11.4 Remote Web‐based Management  The  Remote  Web  Management  feature  allows  the  Router  to  be managed from the Internet via a web browser.    Enable:  Select  whether  to  enable  the  Remote  Web‐based  Management feature.  Port: Remote admin port; the port used by trusted hosts from  Internet  or  other  external  networks  to  access  and  manage  the Router remotely.  IP Address: Enter the trusted IP address of a PC from Internet  or  other  external  networks  which  you  want  to  authorize  to  manage your router remotely. ...
  • Page 65 Leaving  the  IP  address  field  at  "0.0.0.0"  makes  the  device  remotely  accessible  to  all  the  PCs  on  Internet  or  other  external  networks; populating it with a specific IP address, say, 218.88.93.33,  makes  the  device  only  remotely  accessible  to  the  PC  at  the  specified IP address.  For example: If you want to allow only the PC at the IP address  of 218.88.93.33 from Internet to access Device’s web‐based utility  via  port:  8080,  then  configure  the  same  settings  as  shown  on  the  screenshot above on the device. ...

  • Page 66: Chapter 12 Routing Settings

    Chapter 12 Routing Settings 12.1 Routing Table  This  page  displays  the  device  core  routing  table  which  lists  destination IP, subnet mask, gateway, hop count and interface.    The principal task for a router is to look for an optimal transfer  path for each data packet passing through it, and transfer it to the  specified  destination.  So,  it’s  essential  for  a  router  to  select  an  optimal  path,  i.e.  routing  algorithm.  To  complete  this  work,  the  router stores and maintains related data of various transfer paths, ...

  • Page 67: Chapter 13 Bandwidth Control

    Chapter 13 Bandwidth Control Use this section to manage bandwidth allocation to devices on  your LAN.  13.1 Bandwidth Control    Enable the bandwidth control feature and you will see below  screen.    IP  Address:  Enter  an  Identical  IP  or  two  different  IPs  in  both  boxes to specify only a single IP address or an IP range.  Upload Limit: Max total upload bandwidth for a specified PC  or a range of PCs.  Download  Limit:  Max  total  download  bandwidth  for  a  specified PC or a range of PCs.  Enable:  The  corresponding  entry  takes  effect  only  if  you  checked this option. ...

  • Page 68: Chapter 14 Tools

    Delete: Click to remove a corresponding entry/rule.                                            Chapter 14 Tools 14.1 Time & Date ...
  • Page 69 This  section  lets  you  configure,  update,  and  maintain  the  correct time on the internal system clock. You can either select to  set  the  time  and  date  manually  or  automatically  obtain  the  GMT  time from Internet. Note that the GMT time is obtained only when  Device is connected to Internet. You can also configure the system  time manually.    Internet  time  servers:  Time  and  date  will  be  updated  automatically from Internet if enabled.  Sync  Interval:  Specify  a  time  length  for  device  to  update  its  time and date info from Internet periodically. The default is 2 ...

  • Page 70: Ddns

      14.2 DDNS  Dynamic DNS or DDNS is a term used for the updating in real  time of Internet Domain Name System (DNS) name servers. We use  a numeric IP address allocated by Internet Service Provider (ISP) to  connect to Internet; the address may either be stable ("static"), or  may  change  from  one  session  on  the  Internet  to  the  next  ("dynamic").  However,  a  numeric  address  is  inconvenient  to  remember;  an  address  which  changes  unpredictably  makes  connection  impossible.  The  DDNS  provider  allocates  a  static  host  name to the user; whenever the user is allocated a new IP address ...

  • Page 71: Back/Restore

    DDNS service provider.  Password:  Enter  the  DDNS  Password  registered  with  your  DDNS service provider.  Domain Name: Enter the DDNS domain name with your DDNS  service provider.  For  example:  If  you  have  registered  a  DDNS  service  in  dyndns.org  and  are  allocated  with  tenda,  123456,  tenda.dyndns.info  respectively  as  username,  password  and  domain name for a web server on your PC at 192.168.2.10:  User Name  tenda  Password  123456 ...
  • Page 72   To backup settings:  Once you have configured the device the way you want it, you  can  save  these  settings  to  a  configuration  file  on  your  local  hard  drive  that  can  later  be  imported  to  your  device  in  case  that  the  device  is  restored  to  factory  default  settings.  To  do  so,  click  the  “Backup” ...

  • Page 73: Restore To Factory Default Settings

      Click  the  "Restore"  button  to  reset  your  device  to  previous  settings.    14.4. Restore to Factory Default Settings  Click this button to reset the device to factory default values. ...

  • Page 74: Firmware Update

      Factory Default Settings:  Password: admin  IP Address: 192.168.2.1  Subnet mask: Enter 255.255.255.0.  Note: To activate your settings, you need to reboot the device after  you reset it.  14.5 Firmware Update  Firmware  upgrade  is  released  periodically  to  improve  the  functionality of your device and also to add new features. If you run  into a problem with a specific feature of the device, log on to our  website  (www.tendacn.com)  to  download  the  latest  firmware  to  update your device.    Browse: Click to locate and select the firmware.  Update:  Click  to  to  start  update.  Device  will  restart ...

  • Page 75: Reboot

    automatically when update completes.    NOTE:  Do  not  disconnect  the  device  from  the  management  PC (the PC you use to configure the device) or power supply during  update; otherwise, it may be permanently damaged.    14.6 Reboot  This section allows you to reboot the device. New settings will  be  activated  after  reboot.  And  WAN  connection  will  be  disconnected during reboot.    Reboot: Click to restart the device.  14.7 Change Password  This section allows you to change login password for accessing  device’s Web‐based interface.    Old Password: Enter the old password. ...

  • Page 76: Logs

    New Password: Enter a new password.  Confirm New Password: Re‐enter the new password for  confirmation.  Save: Click to save your new password.  Caution:  For  security  purpose,  it  is  highly  recommended  that  you change Device's default login user name and password.  14.8.1 Logs  The Logs option allows you to view all events that occur upon  system startup Up to 150 entries of logs can be recorded.    Refresh: Click to update current logs.  Clear: Click to remove all logs.  Appendix 1 Set PC to“Obtain an IP address automatically” The  DHCP  server  feature  is  enabled  on  the  device  by  default.Simply  set  your  PC  to”Obtain  an  IP  address ...

  • Page 77: Network  7

    automatically”(enable  DHCP  client  on  your  PC)and  your  PC  will  be  able to access Internet via the device.Follow below steps:  Here  we  take  Windows  7  OS  as  an  example  for  illustration.  From the desktop, right‐click Network > Properties.    Left click "Change adapter settings".    Right click Local Area Connection(or Wireless Network  Connection if your are connecting to the device wirelessly)and  select Properties.  ...
  • Page 78   Select  "Internet  Protocol  Version  4  (TCP/IPv4)"  and  click  "Properties".    Select”Obtain an IP address automatically”.  ...
  • Page 79   Right click Local Area Connection and select Status>Details to  check whether your PC has obtained an IP address successfully.                             ...

  • Page 80: Wireless Network

                Appendix 2. How to connect to an encrypted wireless network How  should  I  config  my  network  adapter  to  successfully  connect to an encrypted wireless network? (Below explains how to  connect to a WPA‐encrypted wireless network in Windows 7 OS)  To  connect  to  an  encrypted  wireless  network,  you  must  provide a valid security key. To configure wireless network adapter,  do as follows:  1. Right click “Network”, select "Properties", and then left click  "Change  adapter  settings".  As  seen  below,  Wireless  Network  Connection displays "Not Connected". ...
  • Page 81   2.  Right  click  the  Wireless  Network  Connection  and  select  “Connect/Disconnect”.  All  searched  wireless  networks  shall  be  displayed in below screen. If you don't see the SSID of Tenda, click  Refresh.      3.  Double  click  or  select  the  SSID  entitled  “Tenda_××××××”  (where××××××  represents  the  last  6  characters  in  the  device  MAC ...
  • Page 82 window (Note that security key is case‐sensitive. Here we assume it  is tendatenda) and click “OK”.        4.  As  seen  below,  display  of  “Connected”  next  to  “Tenda_××××××” indicates a successful connection.     ...

  • Page 83: Appendix 3: Glossary

              Appendix 3: Glossary Channel    A communication channel, also known as channel, refers either to a  physical  transmission  medium  such  as  a  wire  or  to  a  logical  connection over a multiplexed medium such as a radio channel. It is  used to transfer an information signal, such as a digital bit stream,  from one or more transmitters to one or more receivers. If there is  only one AP in the range, select any channel you like. The default is  Auto.  If there are several APs coexisting in the same area, it is advisable  that  you  select  a  different  channel  for  each  AP  to  operate  on,  minimizing the interference between neighboring APs. For example, ...
  • Page 84 must set all Aps’ SSID to the same name.    Wired  Equivalent  Privacy  (WEP)  is  a  security  algorithm  for  IEEE  802.11  wireless  networks  with  the  intention  to  provide  data  confidentiality  comparable  to  that  of  a  traditional  wired  network  .WEP,  recognizable  by  the  key  of  10  or  26  hexadecimal  digits, ...

  • Page 85: Appendix 4 Faqs

    This  section  provides  solutions  to  problems  that  may  occur  during installation and operation of the device. Read the following  if  you  are  running  into  problems.  If  your  problem  is  not  covered  here,  please  go  to  our  website  of  www.tendacn.com  or  e‐mail  to  support@tenda.cn for help.  1. Q: I entered the device’s LAN IP address in the web browser but  cannot access the utility. What should I do?  1)  Verify  physical  connectivity  by  checking  whether  a ...
  • Page 86 connected  to  the  device  or  not.  If  ping  succeeds,  then  check  whether  the  Proxy  Server  feature  is  enabled  on  your  browser.  If  enabled,  disable  it  immediately.  In  case  that  ping  fails,  press  and  hold  the  "RESET"  button  on  your  device  for  7  seconds  to  restore  factory default settings, and then run “ping192.168.2.1” again. ...
  • Page 87 address  automatically,  please  ensure  that  the  router's  DHCP  function is enabled. DHCP can automatically assign an IP address to  your  computer.  If  there  is  no  DHCP  server  available  on  your  network, please set a static IP address and fill in gateway and DNS,  otherwise you cannot access Internet.  5.  Q:  I  cannot  access  Internet  and  send/receive  emails;  what  should I do?  This  problem  mainly  happens  to  users  using  ADSL  dialup  or  dynamic ...
  • Page 88 Step  2:  Click  “Advanced”  and  select  “Port  Range  Forwarding”  (Also known as Port Ranging) on the Router’s web interface.  Step  3:  Input  the  start  service  port  (also  known  as  External  Port on some devices) NO, say, 80.  Step 4: Input the end service port (also known as Internal Port  on some devices) NO, say, 80.  Step  5:  Input  the  internal  server’s  IP  address.  For  example,  assuming that your Web server’s IP address is 192.168. 2.10, then  simply input it.  Step 6: Select a communication protocol used by your internal  host: TCP, UDP or ICMP and enable the rule.            Step 7: Save your settings.  For ...
  • Page 89 IP  net  segment.  If  so,  change  the  device  LAN  IP.  The  device's  IP  address  is  set  to  192.168.2.1  to  avoid  IP  conflict  with  other devices. Generally, you don't need to change it.  d. Make sure antenna on the device is not detached.  If you still are unable to access Internet after you tried all the  above steps, contact our technical staff for help.    Website: www.tendacn.com  Technical Support: support@tenda.com.cn      Shenzhen Tenda Technology Co., Ltd       ...
