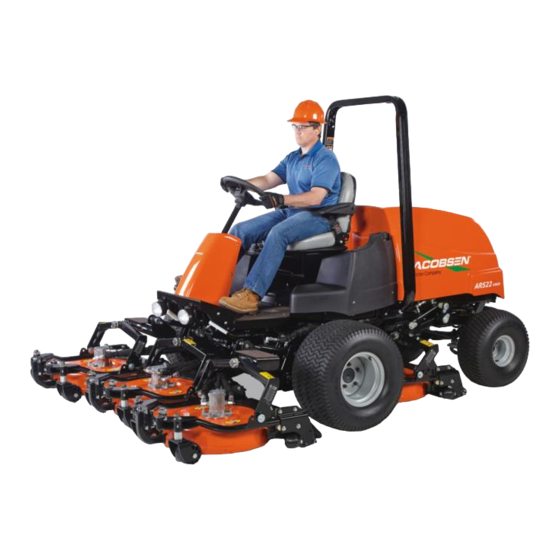

Jacobsen AR522 Safety, Operation And Maintenance Manual
68131-ar522-t4i, kubota v2403-m-di, 4wd with rops
Hide thumbs
Also See for AR522:
- Parts & maintenance manual (136 pages) ,
- Maintenance manual (136 pages) ,
- Safety, operation and maintenance manual (115 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Safety, Operation and Maintenance Manual
Sikkerhets-, drifts- og vedlikeholdsanvisning
AR522™
68131 – AR522-T4I, Kubota® V2403-M-DI, 4WD with ROPS
68131 – AR522-T4I, Kubota® V2403-M-DI, 4WD med veltebøyle
WARNING: If incorrectly used this machine can cause severe
injury. Those who use and maintain this machine should be
trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
ADVARSEL: Ved feil bruk kan denne maskinen føre til alvorlig
personskade. De som bruker og vedlikeholder denne
maskinen skal være opplært i riktig bruk, advart med hensyn
til farer og skal ha lest hele manualen før det gjøres forsøk på
å sette opp, bruke, justere og vedlikeholde/reparere maskinen.
GB
NO
United
Norway
Kingdom
WARNING
ADVARSEL
4273092-NO
When Performance Matters.
™
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jacobsen AR522
Summary of Contents for Jacobsen AR522
- Page 1 4273092-NO Safety, Operation and Maintenance Manual Sikkerhets-, drifts- og vedlikeholdsanvisning AR522™ 68131 – AR522-T4I, Kubota® V2403-M-DI, 4WD with ROPS 68131 – AR522-T4I, Kubota® V2403-M-DI, 4WD med veltebøyle WARNING WARNING: If incorrectly used this machine can cause severe injury. Those who use and maintain this machine should be...
- Page 2 This manual contains safety and operating instructions The serial plate is located on the left rear frame rail. for your new Jacobsen machine. This manual should be Jacobsen recommends you record these numbers below stored with the equipment for reference during operation.
-
Page 3: Table Of Contents
CONTENTS CONTENTS CONTENTS 7.14 Electrical System ....35 7.15 Radiator ......36 SAFETY 7.16 Roll Over Protective Structure (ROPS) . -
Page 4: Safety
Only use accessories and attachments 21. To prevent tipping or loss of control, do not start or approved by Jacobsen. stop suddenly on slopes. Reduce speed when making Stay alert for holes in the terrain and other hidden sharp turns. -
Page 5: Important Safety Notes
Adjustments and maintenance should always be performed by a qualified technician. If additional information or service is needed, contact your Authorized Jacobsen Dealer who is kept informed of the latest methods to service this equipment and can provide prompt and efficient service. -
Page 6: Specifications
SPECIFICATIONS SPECIFICATIONS PRODUCT IDENTIFICATION_________________________________________________ 68131 ......AR522-T4I, 5 Gang 4WD with ROPS ® 11524 WILMAR BLVD, CHARLOTTE, NC 28273 An identification plate, like the one shown, listing the A Textron Company 1-800-848-1636 (US) PRODUCT OF U.S.A. serial number, is attached to the frame of the mower and 1674 36.5... -
Page 7: Cutting Units
Dealer for a complete listing of accessories and attachments. CAUTION Use of other than Jacobsen authorized parts and accessories may cause personal injury or damage to the equipment. Replacement 2-Post ROPS with Seat Belt ..67844 Standard Blade ..........4163106 Canopy / Sunshade .. -
Page 8: Declaration Of Conformity
Uzņēmuma nosaukums un pilna ražotāja adrese ▪ Verslo pavadinimas ir pilnas gamintojo adresas ▪ Isem kummerċjali u indirizz sħiħ tal-fabbrikant ▪ Jacobsen, A Textron Company Nazwa firmy i pełny adres producenta ▪ Nome da empresa e endereço completo do fabricante ▪... - Page 9 Ort und Datum der Erklärung ▪ Τόπος και ημερομηνία δήλωσης ▪ A nyilatkozat kelte (hely és idő) ▪ Luogo e data della dichiarazione ▪ Jacobsen, A Textron Company Deklarācijas vieta un datums ▪ Deklaracijos vieta ir data ▪ Il-post u d-data tad-dikjarazzjoni ▪ Miejsce i data wystawienia deklaracji ▪...
- Page 10 VP of Engineering Firma de la persona responsable de la declaración en nombre del fabricante, que posee la documentación técnica Jacobsen, A Textron Company y está autorizada para recopilar el archivo técnico y que está establecido en la Comunidad. 11524 Wilmar Blvd, Undertecknas av den som bemyndigad att upprätta deklarationen å...
-
Page 11: Vibration Level
Referenced to Hand/Arm: BS EN ISO20643:2008 Information Supplied for Physical Agents Directive 2002/44/EC By reference to: Hand/Arm Standards: BS EN ISO 5349-1 (2001) BS EN ISO 5349-2 (2001) 68131 AR522 AR522 Hand/Arm Maximum Left Hand or Right Hand Accelerations m/s Acceleration... - Page 12 DECALS DECALS Familiarize yourself with the following decals. They are critical to the safe operation of the machine. REPLACE DAMAGED DECALS IMMEDIATELY. DANGER Serious injury or death can result from blade contact or from objects being thrown very long distances. •...
-
Page 13: Decals
DECALS Familiarize yourself with the following decals. They are critical to the safe operation of the machine. REPLACE DAMAGED DECALS IMMEDIATELY. 4181865 • Read operator's manual. Do not allow untrained • Before you clean, adjust, or repair this equipment, operators to use machine. disengage all drives, engage parking brake, and stop engine. - Page 14 DECALS WARNING This structure's proctective capability may be impaired by structural damage, overturn, or alteration. If any of these conditions occur, this structure must be replaced. 5003597 4199140 Warning To prevent burns, do not touch muffler or muffler shield. Temperatures may exceed 150°...
- Page 15 DECALS Familiarize yourself with the following decals. They are critical to the safe operation of the machine. REPLACE DAMAGED DECALS IMMEDIATELY. 3008521 Traction Pedal ReverseForward 3008682 Normal Vehicle can Operation be towed Tow Valve (Closed) (Open) en-15...
-
Page 16: Controls
CONTROLS CONTROLS ICONS ___________________________________________________________________ Read Manual Engine Engine Throttle Start High Cruise Control Hour Meter Parking Brake Mowers Lock Unlock Lower Raise Fuel Work Lights Oil Level Switch Travel Off/Test Forward Reverse Warning Lights Coolant Hydraulic Engine Glow Hydraulic Battery Temperature Oil Level Pressure... -
Page 17: Controls
CONTROLS CONTROLS_______________________________________________________________ Tilt Steering Lever Ignition Switch Mow Speed Stop Combination Gauge Traction Pedal - Forward W Brake Switch Traction Pedal - Reverse Seat Adjustment Hydraulic Oil Cap/Dipstick Air Cleaner Indicator Fuel Cap Alarm Controller / Fuses Horn Switch Glow Plug Light Mower Lift Lever PTO Switch Light Switch... - Page 18 CONTROLS A. Tilt Steering Lever H. Fuel Cap Pull lever up to release steering column. Tilt Fill fuel tank with No. 2 diesel fuel, minimum Cetane column up or down to position desired. Rating of 45. See Section 5.11. Release lever to lock steering column in J.
-
Page 19: Control Panel
CONTROLS CONTROL PANEL _________________________________________________________ L. Horn Switch This switch is used sound the horn. S. Traction Control Press and release switch to enable controller traction control system. This system reduces down pressure on decks by pulsing the lift M. Warning Lights circuit, transferring weight... -
Page 20: Operator Alerts
CONTROLS OPERATOR ALERTS_______________________________________________________ The Combination gauge displays operating hours, fuel Hydraulic Oil Filter Light: Red oil filter level, and has lights to alert operator to mower light indicates the hydraulic filter needs to conditions. be replaced. Return mower to service area as soon as possible and replace filters. -
Page 21: Operation
OPERATION OPERATION DAILY INSPECTION ________________________________________________________ 2. Check the fuel supply, radiator coolant level, crankcase oil and air cleaner indicator. All fluids CAUTION must be at the full level mark with engine cold. The daily inspection should be performed only when 3. -
Page 22: Operating Procedures
OPERATION OPERATING PROCEDURES_________________________________________________ WARNING A Roll Over Protection Structure (ROPS) is included with this mower. Seat belts must be worn whenever operating a mower with a ROPS. Always keep seat belt snugly adjusted. DO NOT use seat belts on a mower without a ROPS. -
Page 23: Starting
OPERATION STARTING________________________________________________________________ Wait until glow plug light (M) goes out, then NOTICE immediately turn ignition key (U) to “START” ( ) position. Release as soon as engine starts. Allow 30 IMPORTANT: Do not use starting assist fluids. Use seconds between start-up attempts to allow time for of such fluids in the air intake system may be engine starter motor to cool. -
Page 24: To Drive / Transport
OPERATION TO DRIVE / TRANSPORT____________________________________________________ Read and follow all safety notes contained in this manual To raise mowers to their transport position: when driving or transporting mower. When operating in Set PTO switch to OFF. Pull mower lever back. Hold reverse look behind you to ensure you have a clear path. -
Page 25: Hillside Operation
OPERATION HILLSIDE OPERATION _____________________________________________________ WARNING To minimize the possibility of overturning, the safest method for operating on hills and terraces is to travel up and down the face of the slope (vertically), not across the face (horizontally). Avoid unnecessary 15.7° turns, travel at reduced speeds, and stay alert for Maximum hidden hazards. - Page 26 OPERATION How to calculate a slope: Tools Required: Level (A), either 1 yard, or 1 meter long. Tape measure (B). With the level (A) positioned horizontally, measure the distance (C) with tape measure (B). Use the chart to calculate either the slope angle or the % grade of the slope (D).
-
Page 27: Towing / Trailering
OPERATION 5.10 TOWING / TRAILERING _____________________________________________________ If the mower experiences problems and must be shut down and removed from the area, it should be loaded Brake released onto a trailer for transport. If a trailer is not available, the for towing. unit can be towed slowly for short distances. -
Page 28: Daily Maintenance
OPERATION 5.11 DAILY MAINTENANCE _____________________________________________________ Important: For more detailed maintenance information, 6. Never overfill or allow the tank to become empty. adjustments and maintenance/lubrication charts, see 7. Inspect hydraulic hoses and tubes daily. Look for Sections 6, 7, and 8. wet hoses or oil spots and replace worn or damaged hoses and tubes before operating the 1. -
Page 29: Maintenance & Lubrication Charts
III Engine Oil - See Section 7.3 *** Inspect visible hoses and tubes for leaks or oil marks. IV Jacobsen Hydraulic Oil - SAE 10W30 or Greens Care **** Inspect electrolyte level. See 7.7 ***** Engine oil and filter intervals must be shortened if improper diesel fuel is used. -
Page 30: Lubrication Chart
MAINTENANCE & LUBRICATION CHARTS LUBRICATION CHART _____________________________________________________ Grease Fittings F1 - 50 Hours (Every Week) Mower Pivot (5) Lift Arm Pivot (5) Lift Cylinders (10) Caster Pivot and Caster Wheels (10) Mower Rear Roller (10) Axle Pivot Traction Pedal Pivot Ball Joint (2) Steering Pivot (2) 10 Steering Cylinder (2) -
Page 31: Maintenance
Jacobsen Dealer. engine. NOTICE During the break-in period, Jacobsen recommends the following: The mower is designed to operate and cut most 1. During the first 50 hours of operation, a new engine efficiently at the preset governor setting. -
Page 32: Air Filter
MAINTENANCE AIR FILTER_______________________________________________________________ Check the service indicator daily. If red band appears in 4. Reassemble cap making sure it seals completely the window (B) replace the element. around the filter housing. Dust evacuator must be facing down. Do not remove the element for inspection or cleaning. -
Page 33: Battery
MAINTENANCE BATTERY ________________________________________________________________ Make absolutely certain the ignition switch is OFF Verify battery polarity before connecting or disconnecting position and the key has been removed before servicing the battery cables. the battery. 1. When installing the battery, always assemble the RED, positive (+) battery cable first and the ground, CAUTION BLACK, negative (-) cable last. -
Page 34: Muffler And Exhaust
MAINTENANCE 7.10 MUFFLER AND EXHAUST __________________________________________________ To protect from carbon monoxide poisoning, inspect the complete exhaust system regularly and always replace a WARNING defective muffler. Exhaust fumes contain carbon monoxide that is toxic If you notice a change in the color or sound of the and can be fatal when inhaled. -
Page 35: Hydraulic Filter
If the interlock does not function properly and the problem cannot be corrected, contact an authorized Jacobsen Dealer. 3. Keep the wire harness and all individual wires away from moving parts to prevent damage. 4. Make sure the seat switch harness is connected to the main wire harness. -
Page 36: Radiator
3. If you have to add coolant more than once a month, clean the recovery bottle. or add more than one quart at a time, have a Jacobsen Dealer check the cooling system. 7.16 ROLL OVER PROTECTIVE STRUCTURE (ROPS)________________________________ A Roll Over Protective Structure (ROPS), designed for 1. -
Page 37: Wheel Mounting Procedure
MAINTENANCE 7.18 WHEEL MOUNTING PROCEDURE ____________________________________________ 1. Remove dirt, grease and oil from stud thread. Do not lubricate threads. WARNING 2. Position wheel on hub and inspect to insure full contact between mounting surface of wheel and hub Make sure the mower is parked on a solid and level or brake drum. -
Page 38: Sharpening Blades
One-Step running. Serious engine damage may result. Whenever cleaner wax. possible, clean the equipment using compressed air. Repair damaged metal surfaces and use Jacobsen touch-up paint. Wax the equipment for maximum paint NOTICE protection. -
Page 39: Storage
MAINTENANCE 7.22 STORAGE ________________________________________________________________ General After Storage 1. Wash the mower thoroughly and lubricate. Repair 1. Check and reinstall battery and paint damaged or exposed metal. 2. Check or service fuel filter and air cleaner. 2. Inspect the mower, tighten all hardware, replace 3. -
Page 40: Adjustments
ADJUSTMENTS ADJUSTMENTS GENERAL________________________________________________________________ adjustment cannot be made, contact an authorized Jacobsen Dealer. WARNING 2. Replace, adjust, worn damaged To prevent injury, lower implements to the ground, components. disengage all drives, engage parking brake, stop 3. Do not wear jewelry or loose fitting clothing when engine and remove key from ignition switch before making adjustments or repairs. -
Page 41: Neutral Adjustment
ADJUSTMENTS NEUTRAL ADJUSTMENT ___________________________________________________ Neutral adjustment can only be made at the drive pump. 6. Connect traction linkage. When connecting linkage at traction pedal make sure pointer on traction pedal The Neutral adjustment is preset at the factory on all new bracket is centered over Neutral switch (M -Figure mowers and replacement pumps. -
Page 42: Steering Toe-In
ADJUSTMENTS STEERING TOE-IN _________________________________________________________ 1. Turn wheels to straight ahead position. 2. Loosen jam nuts (N) on both sides of tie rod (M). 3. Turn tie rod (S) to provide proper toe-in. Toe-in must not exceed +1/16 in. (+1.5 mm) (P). Re tighten jam nuts. -
Page 43: Cutting Height
ADJUSTMENTS CUTTING HEIGHT _________________________________________________________ Cutting height for decks can be adjusted from 3/4 to 5-1/4 NOTICE in. (19-133 mm) in 1/4 in. (6 mm) increments. Actual cutting height may vary somewhat from the heights given For best quality of cut, always place the same number depending on turf conditions and other factors. -
Page 44: Torque Specification
All torque values included in these charts are approximate and are for reference only. Use of these torque values is at your sole risk. Jacobsen is not responsible for any loss, claim, or damage arising from the use of these charts. -
Page 45: General
GENERAL ________________________________________________________________ The problem solving chart below lists basic problems that detailed information regarding the hydraulic and electrical may occur during start-up and operation. For more systems contact your area Jacobsen Dealer. Symptoms Possible Causes Action Engine will not start. -
Page 46: Problem Solving
PROBLEM SOLVING CONTROLLER LAMPS _____________________________________________________ The controller is a solid state device that monitors and example, to start the mower the Mow Switch must be controls electrical functions. The controller receives input OFF (lamp 8 off) while the Neutral Start Switch (lamp 12), signals from various switches and sensors throughout Brake Switch (lamp 6) and Fuel Valve Hold Coil (lamp 27) the machine and transmits output signals to operate... -
Page 47: Electrical Circuits
PROBLEM SOLVING ELECTRICAL CIRCUITS ____________________________________________________ When troubleshooting the mower using the controller Individual circuits can be tested by operating an input always check that Program Select (2) lamp is on. This switch, checking for the required input signal and looking indicates that the controller has power and the program is for a corresponding output. -
Page 48: Quality Of Cut
QUALITY OF CUT QUALITY OF CUT 10.1 QUALITY OF CUT TROUBLESHOOTING _______________________________________ It is recommended that a “test cut” be performed to Before performing a “test cut” to diagnose cut evaluate the mower’s performance before beginning appearance and mower performance, the following items repairs. -
Page 49: Step Cutting
QUALITY OF CUT 10.3 STEP CUTTING____________________________________________________________ Step cutting occurs when grass is cut taller on one side of a cutting unit than the other or on one side of mower to the other. This is usually caused by mechanical wear or an incorrect roller or deck caster adjustment. -
Page 50: Scalping
QUALITY OF CUT 10.4 SCALPING _______________________________________________________________ Scalping is a condition in which areas of grass are cut noticeably shorter than the surrounding areas, resulting in a light green or even brown patch. This is usually caused by an excessively low height-of-cut setting and/or uneven turf. -
Page 51: Stragglers
QUALITY OF CUT 10.5 STRAGGLERS ____________________________________________________________ Stragglers are scattered blades of uncut or poorly cut grass. TN0223 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Dull cutting blade(s). Sharpen blade(s). Mowing (ground) speed is too fast. Reduce mowing (ground) speed. Grass is too tall. -
Page 52: Streaks
QUALITY OF CUT 10.6 STREAKS ________________________________________________________________ A streak is a line of uncut grass. This is usually caused by a damaged blade. TN0224 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Damaged blade(s). Replace blade(s). Turning too aggressively. Cutting units don’t overlap during turns Turn less aggressively to allow cutting units to overlap. -
Page 53: Windrowing
QUALITY OF CUT 10.7 WINDROWING ____________________________________________________________ Windrowing is the deposit of clippings concentrated at one end of cutting unit(s) or between cutting units, forming line(s) in the direction of travel. TN0225 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Grass is too tall. -
Page 54: Mismatched Cutting Units
QUALITY OF CUT 10.8 MISMATCHED CUTTING UNITS ______________________________________________ Mismatched cutting units is a pattern of varying cutting heights, resulting in a stepped cut appearance, usually due to mismatched HOC (height-of-cut) adjustment from one cutting unit to another. TN1278 NOTE: Arrow indicates direction of travel. Probable Cause Remedy HOC inconsistent from one cutting unit to another. - Page 55 NOTES NOTES en-55...
- Page 56 California mener kan føre til kreft og fødselsskader eller andre reproduktive skader. © 2013, Jacobsen, A Textron Company/Textron Innovations Inc. “Alle rettigheter forbeholdes, også rettigheten til å reprodusere dette materialet eller deler av det i enhver form.”...
- Page 57 INNHOLD INNHOLD SIKKERHET 7.14 Elektrisk system ..........35 Driftssikkerhet ..........4 7.15 Radiator ............36 Viktige sikkerhetsmerknader ......5 7.16 Veltebeskyttelse (Roll Over Protective Structure - ROPS) .........36 SPESIFIKASJONER 7.17 Dekk ..............36 Produktidentifikasjon ........6 7.18 Fremgangsmåte for hjulmontering ....37 V2403-M-DI-motor ........6 7.19 Inspiser klippeknivene ........37 Gressklipper ..........6 7.20 Sliping av knivene .........38...
-
Page 58: Sikkerhet
Senk hastigheten når du foretar skarpe jobben på en korrekt og trygg måte. Bruk bare tilbehør svinger. Utvis forsiktighet og omtanke når du endrer og tilkoblinger som er godkjent av Jacobsen. retning. Vær oppmerksom på hull i terrenget og andre skjulte 22. -
Page 59: Viktige Sikkerhetsmerknader
Justeringer og vedlikehold må alltid utføres av en kvalifisert tekniker. Hvis ytterligere informasjon eller tjenester er nødvendig, kontakt din autoriserte Jacobsen-forhandler, som er informert om oppdaterte metoder for vedlikehold og reparasjoner på dette utstyret, og kan gi rask og effektiv service. -
Page 60: Spesifikasjoner
SPESIFIKASJONER SPESIFIKASJONER PRODUKTIDENTIFIKASJON_________________________________________________ 68131......AR522-T4I, 5 Gang 4WD med veltebeskyttelse ® 11524 WILMAR BLVD, CHARLOTTE, NC 28273 En identifikasjonsplate, som den som vises, viser A Textron Company PRODUCT OF U.S.A. 1-800-848-1636 (US) serienummeret, er festet til gressklipperrammen og 1674 36.5 XXXX plassert til høyre for operatøren, like over bakakselen. -
Page 61: Klippeenheter
Se Delekatalogen og kontakt din Jacobsen-forhandler for en komplett oversikt over tilgjengelig tilbehør og tilkoblinger. FORSIKTIG Bruk av annet enn Jacobsen-autoriserte deler kan føre til personskade og skade på utstyret. 2-stang veltebeskyttelse med setebelte Standardkniv............ 4163106 for utskifting............67844 Høytløftkniv..... -
Page 62: Samsvarserklæring
Uzņēmuma nosaukums un pilna ražotāja adrese ▪ Verslo pavadinimas ir pilnas gamintojo adresas ▪ Isem kummerċjali u indirizz sħiħ tal-fabbrikant ▪ Jacobsen, A Textron Company Nazwa firmy i pełny adres producenta ▪ Nome da empresa e endereço completo do fabricante ▪... - Page 63 Ort und Datum der Erklärung ▪ Τόπος και ημερομηνία δήλωσης ▪ A nyilatkozat kelte (hely és idő) ▪ Luogo e data della dichiarazione ▪ Jacobsen, A Textron Company Deklarācijas vieta un datums ▪ Deklaracijos vieta ir data ▪ Il-post u d-data tad-dikjarazzjoni ▪ Miejsce i data wystawienia deklaracji ▪...
- Page 64 VP of Engineering Firma de la persona responsable de la declaración en nombre del fabricante, que posee la documentación técnica Jacobsen, A Textron Company y está autorizada para recopilar el archivo técnico y que está establecido en la Comunidad. 11524 Wilmar Blvd, Undertecknas av den som bemyndigad att upprätta deklarationen å...
-
Page 65: Vibrasjonsnivå
Informasjon levert av Physical Agents Directive 2002/44/EC Med henvisning til: Hånd/Arm-standarder: BS EN ISO 5349-1 (2001) BS EN ISO 5349-2 (2001) 68131 AR522 AR522 Maks. akselerasjon av venstre eller høyre hånd m/s Hånd-/arm Midlere verdi av X, Y, Z Aeq Akselerasjonsnivå... -
Page 66: Oblater
OBLATER OBLATER Gjør deg kjent med følgende oblater. De er kritiske for trygg betjening av maskinen. ERSTATT SKADEDE OBLATER UMIDDELBART. FARE Alvorlig skade eller død kan oppstå som følge av kontakt med klippeknivene eller fra objekter som kastes over svært lange distanser. •... - Page 67 OBLATER Gjør deg kjent med følgende oblater. De er kritiske for trygg betjening av maskinen. ERSTATT SKADEDE OBLATER UMIDDELBART. 4181865 • Les bruksanvisningen. La ikke uerfarne operatører • Ta aldri med passasjerer. kjøre gressklipperen. • Hold personer i nærheten på avstand. •...
- Page 68 OBLATER WARNING This structure's proctective capability may be impaired by structural damage, overturn, or alteration. If any of these conditions occur, this structure must be replaced. 5003597 4199140 ADVARSEL For å unngå forbrenninger, ikke ta på lyddemperen eller lyddemper-varmeskjold. Temperaturen kan overskride 66 °C (150 °F). HEIGHT HEIGHT W/ 1/2...
- Page 69 OBLATER Gjør deg kjent med følgende oblater. De er kritiske for trygg betjening av maskinen. ERSTATT SKADEDE OBLATER UMIDDELBART. 3008521 Kjørepedal Bakover Forover 3008682 Normal Kjøretøyet kan Drift taues Taueventil (Stengt) (Åpen) no-15...
-
Page 70: Styreenheter
STYREENHETER STYREENHETER IKONER _________________________________________________________________ Les manualen Motor Kraftuttak Gasspjeld Kjør Start Høy PÅ Fartskontroll Timemåler Parkeringsbrems Gressklippere Lås Åpne Senk Drivstoff Arbeidslys Oljenivåbryter Bevegelse Forover Bakover På Av/test+ Varsellys Kjølevann- Hydraulikk- Motorolje- Gløde- Hydraulikk- Batteri- temperatur oljenivå trykk plugg oljefilter lading ADVARSEL Ikke gjør forsøk på... -
Page 71: Styreenheter
STYREENHETER STYREENHETER __________________________________________________________ Spak for ratt-tilting Kjørepedalbryter (Traction Klippestopp Control) Kjørepedal - forover Gasspjeld Kjørepedal - bakover Tenningsbryter Kombinasjonsmåler Setejustering W Bremsebryter Hydraulikkoljelokk/peilepinne Luftfilterindikator Drivstofflokk Alarm Styreenheter / Sikringer Horn-bryter Glødeplugglys Gressklipper løftespak Kraftuttaksbryter Lysbryter no-17... - Page 72 STYREENHETER A. Spak for ratt-tilting G. Luftfilterindikator Trekk spaken å frigjøre Viser tilstanden på motorens luftfilter. Rengjør eller rattstammen. Tilt rattstammen opp eller ned skift luftfilteret når rødt bånd vises i indikatorens til ønsket posisjon. Slipp spaken for å låse gjennomsiktige vindu.
-
Page 73: Kontrollpanel
STYREENHETER KONTROLLPANEL_________________________________________________________ L. Horn-bryter R. Lysbryter Denne bryteren brukes for å aktivere hornet. Kontrollerer driften av arbeidslysene. Trykk fremre del av bryteren for å slå lyset på. Trykk bakre del av bryteren for å slå lyset av. M. Varsellys S. Kjørekontroll (Traction Control) Når tenningsbryteren (U) er satt til KJØRE Trykk og slipp bryteren for å... -
Page 74: Operatørvarsler
STYREENHETER OPERATØRVARSLER______________________________________________________ Kombinasjonsmåleren viser driftstimer, drivstoffnivå og hydraulikkoljefilter: Rødt har lys for å varsle operatøren om klipperens tilstand. oljefilterlys indikerer at hydraulikkfilteret må skiftes. Returner gressklipperen til et serviceområdet så raskt som mulig og skift filter. Lys for hydraulikkoljenivå:Rødt lys for hydraulikkoljenivå... -
Page 75: Drift
DRIFT DRIFT DAGLIG INSPEKSJON______________________________________________________ 2. Kontroller drivstofftilførselen, nivået på kjølevæsken FORSIKTIG i radiatoren, oljenivået i veivhuset og indikatoren for luftfilteret. Alle væsker må nå opp til maks. merket med kald motor. Den daglige inspeksjonen skal kun gjennomføres når motoren er slått av og alle væsker er kalde. Senk 3. -
Page 76: Bruksprosedyrer
DRIFT BRUKSPROSEDYRER _____________________________________________________ ADVARSEL En struktur for beskyttelse ved velt (veltebeskyttelse) følger med denne gressklipperen. Setebelte må alltid brukes når det kjøres en gressklipper med veltebeskyttelse. Sørg for at beltet er justert med god kroppskontakt. IKKE bruk setebelte i gressklippere uten ROPS. Hold et godt grep i rattet hvis gressklipperen velter. -
Page 77: Start
DRIFT START ___________________________________________________________________ Vent glødeplugglyset slukker. så BESKJED tenningsnøkkelen umiddelbart posisjon “START” ( ). Slipp nøkkelen så snart motoren VIKTIG: Ikke bruk startvæsker for å starte starter. La det gå 30 sekunder mellom hvert motoren. Bruk av slike væsker i luftinntaket kan startforsøk slik at startermotoren får tid til å... -
Page 78: Å Kjøre / Transportere
DRIFT Å KJØRE / TRANSPORTERE ________________________________________________ Les og følg sikkerhetsinstruksjonene som finnes i denne For å heve klippeenhetene til transportposisjon: bruksanvisningen når kjører eller transporter Sett kraftuttaksbryteren til AV. Trekk klippespaken gressklipperen. Før gressklipperen rygges se bak deg for bakover. Hold spaken inntil klippeenhetene er hevet helt å... -
Page 79: Bruk I Skråninger
DRIFT BRUK I SKRÅNINGER ______________________________________________________ ADVARSEL For å minimalisere muligheten for velt er den tryggeste måten å klippe i skråninger og terrasser å kjøre opp og ned skråningen (vertikalt), ikke på tvers (horisontalt). Unngå unødvendige svinger, kjør med 15,7° redusert hastighet og vær oppmerksom på skjulte Maksimum farer. - Page 80 DRIFT Slik beregner du en skråning: Nødvendig verktøy: Vater (A), enten 1 yard eller 1 meter lang. Målebånd (B). Med vateret (A) plassert vannrett, mål avstanden (C) med målebåndet (B). Bruk tabellen for å beregne enten skråningens vinkel eller %-graden av skråningen (D). Figur 5D Høyde (C) Resultat (D)
-
Page 81: Tauing/ Sleping
DRIFT 5.10 TAUING/ SLEPING _________________________________________________________ Hvis en gressklipper får problemer og må stenges av og fjernes fra arbeidsområdet, bør maskinen lastes på en tilhenger for transport. Hvis en tilhenger ikke er tilgjengelig kan gressklipperen slepes sakte over en kort avstand. Vis forsiktighet ved lasting og lossing av gressklipperen fra en tilhenger. -
Page 82: Daglig Vedlikehold
DRIFT 5.11 DAGLIG VEDLIKEHOLD ____________________________________________________ Important: For mer detaljerte vedlikeholdsinformasjon, 7. Inspiser hydraulikkslanger og rør daglig. Se etter justeringer og vedlikehold-/smøretabell, se avsnitt 6, 7 fuktige slanger og oljeflekker og skift ut slitte eller og 8. skadede slanger og rør før maskinen tas i bruk. ADVARSEL 1. -
Page 83: Vedlikehold Og Smøretabell
IIManuell fettpistol med NLGI Grade 2 (Service Class *** Inspiser synlige slanger og rør for lekkasjer eller LB). oljemerker. IIIMotorolje - se Avsnitt 7.3 **** Inspiser elektrolyttnivå. Se 7.7. IV Jacobsen Hydraulikkolje - SAE 10W30 eller Greens Care 68 no-29... -
Page 84: Smøretabell
VEDLIKEHOLD OG SMØRETABELL SMØRETABELL ___________________________________________________________ Fettnipler F1 - 50 timer (hver uke) Klippeenhets opplagringspunkt (5) Løftearmens opplagringspunkt (5) Løftesylindere(10) tøttehjulenes opplagringspunkt og støttehjulene (10) Klippeenheters bakre ruller(10) Aksels opplagringspunkt Kjørepedals opplagringspunkt Kuleledd (2) Styringens opplagringspunkt (2) 10 Styresylinder (2) F2 - 100 timer 11 U-ledd drivaksel (3) no-30... -
Page 85: Vedlikehold
1. Justeringer og vedlikehold må alltid utføres av en 4. Bruk illustrasjonene i delekatalogen som referanse kvalifisert tekniker. Hvis tilfredsstillende justeringer for demontering og tilbakestilling av komponenter. ikke kan foretas, kontakt en autorisert Jacobsen- 5. Resirkuler eller deponer alle farlige materialer forhandler. (batterier, drivstoff, smøremidler, frostvæsker etc.) i 2. -
Page 86: Luftfilter
VEDLIKEHOLD LUFTFILTER. _____________________________________________________________ Kontroller serviceindikatoren før hver dags bruk. Skift 4. Sett tilbake lokket og påse at det forsegler luftfilterelementet hvis et rødt bånd viser seg i vinduet(B). filterhuset fullstendig. Støvuttømmingen må vende ned. Ikke ta ut elementet for inspeksjon eller rengjøring. Unødvendig fjerning av filteret øker risikoen for at det 5. -
Page 87: Batteri
VEDLIKEHOLD BATTERI. ________________________________________________________________ Vær helt sikker på at tenningen er i posisjon AV og at Bekreft batteripolariteten før frakobling eller tilkobling av nøkkelen er tatt ut av tenningen før det foretas noe batterikablene. arbeid på eller med batteriet. 1. Når batteriet installeres skal alltid den RØDE, positive batterikabelen festes... -
Page 88: Lyddemper Og Eksos
VEDLIKEHOLD 7.10 LYDDEMPER OG EKSOS ___________________________________________________ For å beskytte mot karbonmonoksidforgiftning, undersøk ADVARSEL jevnlig hele eksosanlegget og skift alltid ut defekte lyddempere. Eksosen inneholder karbonmonoksid som er giftig og Hvis du opplever en endring i fargen på eksosen eller kan være dødelig ved innånding. lyden fra eksosanlegget, stopp motoren umiddelbart. -
Page 89: Hydraulikkfilter
Hvis sikkerhetssperresystemet ikke virker tilfredsstillende og problemet ikke kan løses, kontakt en autorisert Jacobsen-forhandler. 3. Hold ledningssamlinger og individuelle ledninger unna bevegelige deler for å unngå skader. 4. Påse at ledningsnettet for setebryteren er tilkoblet hovedledningsnettet. 5. Sjekk batteriet og batteriladekretsen. -
Page 90: Radiator
Tøm og rengjør per måned, eller fylle på mer enn en liter hver gang, overvannsflasken. bør en autorisert Jacobsen-forhandler undersøke kjølesystemet. Bland rent vann med etylenglykosebasert frostvæske for lavest forventet omgivelsestemperatur. Les og følg 7.16 VELTEBESKYTTELSE (ROLL OVER PROTECTIVE STRUCTURE - ROPS) ___________... -
Page 91: Fremgangsmåte For Hjulmontering
VEDLIKEHOLD 7.18 FREMGANGSMÅTE FOR HJULMONTERING ___________________________________ 1. Fjern smuss, fett og olje fra boltegjengene. Ikke smør gjengene. ADVARSEL 2. Plasser hjulet på navet og påse at det er full kontakt mellom monteringsoverflaten på hjulet og nav- eller Påse at gressklipperen er parkert på et fast og flatt bremsetrommel. -
Page 92: Sliping Av Knivene
å bevare originale motoren i gang. Resultatet kan være alvorlig motorskade. blankheten på fiberglasset. Der det er mulig, rengjør utstyret med trykkluft. Reparer skadede metalloverflater og bruk Jacobsen reparasjonslakk. Poler utstyret maksimal BESKJED lakkbeskyttelse. Ikke vask noen del av utstyret mens det er varmt. Ikke... -
Page 93: Lagring
VEDLIKEHOLD 7.22 LAGRING ________________________________________________________________ Generelt Klippeenheter 1. Vask gressklipperen grundig og smør. Reparer og 1. Vask klippeenhetene grundig og reparer og lakker lakker skadet eller eksponert metall. beskadiget eller eksponert metall. 2. Inspiser gressklipperen, etterstram alle skruer og 2. Smør alle smørenipler og friksjonspunkter. muttere, skift ut slitte eller skadede deler og 3. -
Page 94: Justeringer
JUSTERINGER JUSTERINGER GENERELT_______________________________________________________________ ikke kan foretas, kontakt en autorisert Jacobsen- ADVARSEL forhandler. 2. Skift ut, ikke juster slitte eller skadede komponenter. For å unngå skader; senk klippeutstyret til bakken, 3. Ikke bruk smykker eller løstsittende klær når det frigjør alle drev, sett på parkeringsbremsen, stopp foretas justeringer eller reparasjoner. -
Page 95: Nøytral Justering
JUSTERINGER NØYTRAL JUSTERING _____________________________________________________ Nøytral justering kan bare utføres ved driftspumpen. 6. Gjenopprett kjøreforbindelsen. Når forbindelsen til kjørepedalen gjenopprettes, påse at pilen på Nøytral justering er forhåndsinnstilt ved fabrikken på alle kjørepedalbraketten er sentrert over Nøytralbryteren nye gressklippere og utskiftingspumper. Ytterligere (M -Figur 8D). -
Page 96: Spissing Av Forhjulene
JUSTERINGER SPISSING AV FORHJULENE ________________________________________________ 1. Still hjulene i rett vinkel forover. 2. Løsne kontramutterne (N) på begge sider av stangen(M). 3. Drei strekkstangen (S) for å oppnå korrekt spissing. Spissingen må ikke overskride +1.5 mm (+1/16 in) (P). Stram kontramutterne. 4. -
Page 97: Klippehøyde
JUSTERINGER KLIPPEHØYDE ____________________________________________________________ Klippehøyden for enhetene kan justeres fra 19-133 mm BESKJED (3/4 til 5-1/4 in.) i trinn på 6 mm (1/4 in.). Faktisk klippehøyde kan avvike noe fra høyden som angis som best klippekvalitet skal samme antall følge av gressbakkeforholdene og andre faktorer. avstandsstykker plasseres under klippehusene på... -
Page 98: Spesifikasjoner For Tiltrekkingsmoment
Alle momentverdier inkludert i disse tabellene er omtrentlige og kun ment som referanse. Bruken av disse verdiene for tiltrekking er på eget ansvar og risiko. Jacobsen er ikke ansvarlig for noe tap, krav eller skade som skyldes bruken av disse tabellene. Ekstrem forsiktighet må alltid utvises ved enhver bruk av momentverdier. -
Page 99: Problemløsning
For mer detaljert informasjon med hensyn til hydraulikk- problemer som kan oppstå i forbindelse med start og og elektriske systemer anbefales det at du tar kontakt drift. med nærmeste Jacobsen-forhandler. Symptomer Mulige årsaker Tiltak Motoren ikke Parkeringsbremsbryter... -
Page 100: Styreenhetslampe
PROBLEMLØSNING STYREENHETSLAMPE _____________________________________________________ Styreenheten er en monolittisk halvleder som overvåker en tilstand skal være sann. For eksempel for å starte og kontrollerer elektriske funksjoner. Styreenheten gressklipperen må klippebryteren være i posisjon AV mottar inndata-signaler fra forskjellige brytere og (lampe 8 av) mens Nøytral startbryter (lampe 12), sensorer rundt om på... -
Page 101: Elektriske Kretser
PROBLEMLØSNING ELEKTRISKE KRETSER ____________________________________________________ Når gressklipperen feilsøkes styreenheten, Individuelle kretser kan testes ved å bruke en inndata- kontroller alltid at Programvalg-lampen (2) er på. Dette bryter, sjekk for et nødvendig inndata-signal og se etter viser at styreenheten har strøm og at programmene er tilhørende utdata. -
Page 102: Kvalitet På Klippingen
KVALITET PÅ KLIPPINGEN KVALITET PÅ KLIPPINGEN 10.1 FEILSØKING PÅ KVALITETEN PÅ KLIPPINGEN ________________________________ Det anbefales å gjennomføre en "testklipping" for å Før gjennomføres “testklipping” å danne et bilde av hvordan gressklipperen arbeider før det diagnostisere måten klipperen arbeider på, bør følgende påbegynnes reparasjoner. -
Page 103: Trinnklipping
KVALITET PÅ KLIPPINGEN 10.3 TRINNKLIPPING ___________________________________________________________ Trinnklipping oppstår når gresset klippes høyere på den ene siden av klippeenheten enn på den andre eller på den ene siden av gressklipperen enn på den andre. Dette skyldes vanligvis mekanisk slitasje eller feiljustering av ruller eller klippeenhetens støttehjul. -
Page 104: Skalpering
KVALITET PÅ KLIPPINGEN 10.4 SKALPERING_____________________________________________________________ Skalpering er tilstander der ett områder klippes betydelig kortere enn de omkringliggende områdene, noe som fører til lyse grønne eller til og med brune flekker. Dette skyldes vanligvis overdreven høyde på klippeinnstillingen eller ujevn gressbakke. TN0222 MERK: Pilen viser kjøreretningen. -
Page 105: Enkeltstrå
KVALITET PÅ KLIPPINGEN 10.5 ENKELTSTRÅ_____________________________________________________________ Enkeltstrå er spredte blader fra uklippet eller dårlig klippet gress. TN0223 MERK: Pilen viser kjøreretningen. Sannsynlig årsak Utbedringstiltak Sløv(e) klippekniv(er). Slip klippekniv(ene). Klipperen beveger seg for raskt fremover. Reduser klipperens hastighet fremover. Gresset er for høyt. Klipp oftere. -
Page 106: Streker
KVALITET PÅ KLIPPINGEN 10.6 STREKER ________________________________________________________________ En strek er en linje med uklippet gress. Detter skyldes vanligvis en skadet klippekniv. TN0224 MERK: Pilen viser kjøreretningen. Sannsynlig årsak Utbedringstiltak Skadede klippekniv(er). Skift klippekniv(ene). Gressklipperen svinger for brått. Klippeenhetene overlapper Sving mindre brått for å sikre at klippeenheten overlapper på neste ikke ved svinger eller i skråninger. -
Page 107: Opphoping (Windrowing)
KVALITET PÅ KLIPPINGEN 10.7 OPPHOPING (WINDROWING) ________________________________________________ Opphoping er avlegging av gress konsentrert på den ene enden klippeenheten(e) eller mellom klippeenheten(er), som danner linje(r) i klipperetningen. TN0225 MERK: Pilen viser kjøreretningen. Sannsynlig årsak Utbedringstiltak Gresset er for høyt. Klipp oftere. Klipping mens gresset er vått. -
Page 108: Feiltilpassede Klippeenheter
10 KVALITET PÅ KLIPPINGEN 10.8 FEILTILPASSEDE KLIPPEENHETER__________________________________________ NOTER Feiltilpassede klippeenheter danner et mønster av forskjellig klippehøyde, noe som resulterer i et inntrykk av trinnvis klipping, vanligvis følge (klippehøyde)-justering fra en klippeenhet til den neste. TN1278 MERK: Pilen viser kjøreretningen. Sannsynlig årsak Utbedringstiltak HOC er ikke konsistent fra en klippeenheten til den neste. -
Page 109: Noter
NOTER NOTER no-55... - Page 111 Europa og resten av verden unntatt Nord- og Sør-Amerika Ransomes Jacobsen Limited West Road, Ransomes Europark, Ipswich, IP3 9TT, England Engelsk selskapsregistrering nr. 1070731 www.ransomesjacobsen.com Nord- og Sør-Amerika Jacobsen, A Textron Company 11108 Quality Drive, Charlotte, NC 28273, USA www.Jacobsen.com When Performance Matters. ™...
