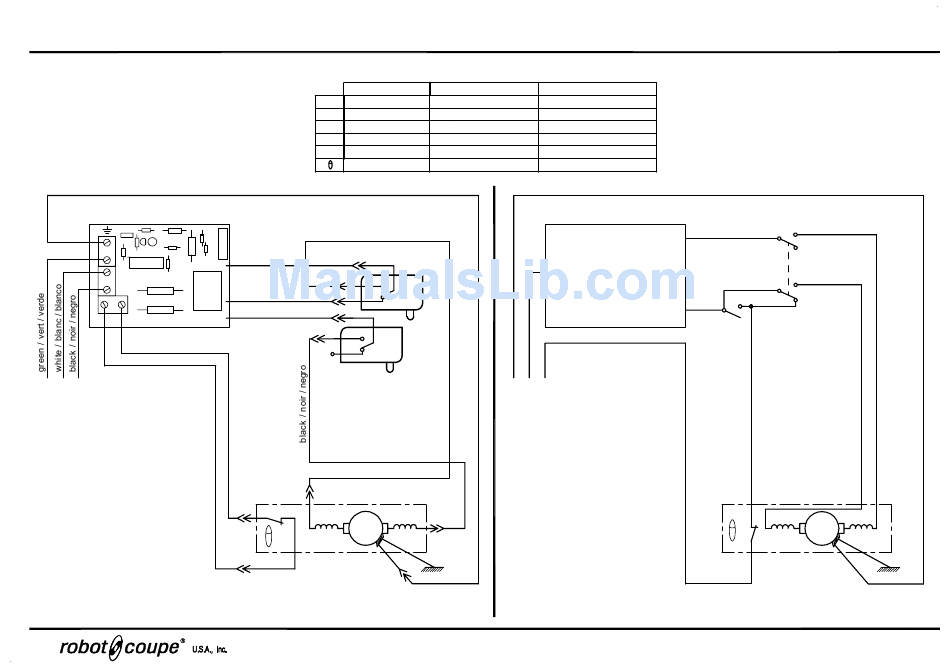

ELECTRIC DIAGRAM

green-yellow / vert-jaune / verde-amarillo
C C
black / noir / negro
black / noir / negro
E N L
SUPPLY
ALIMENTATION
ALIMENTACION
MP 350 - MP 450 - MP 550
SCHEMA ELECTRIQUE
English
A Aluminium housing
C
Control unit
M
Motor
SW1
On/off switch
SW2
On/off switch
Thermal protector
black / noir / negro
red / rouge / rojo
orange / naranja
SW1
white / blanc / blanco
SW2
M
120V/60Hz 1~
Français Espanol
Carter aluminium
Carter aluminio
Unité de contrôle Unidad de control
Moteur
Motor
Interrupteur marche/arrêt Interruptor marcha/parada
Interrupteur marche/arrêt
Interruptor marcha/parada
Protecteur thermique Protector termico
E N L
A
N° 406241 b
ESQUEMA CONEXIONES
SW2
C
SW1
RL1
M
A
Maj : 09/01
