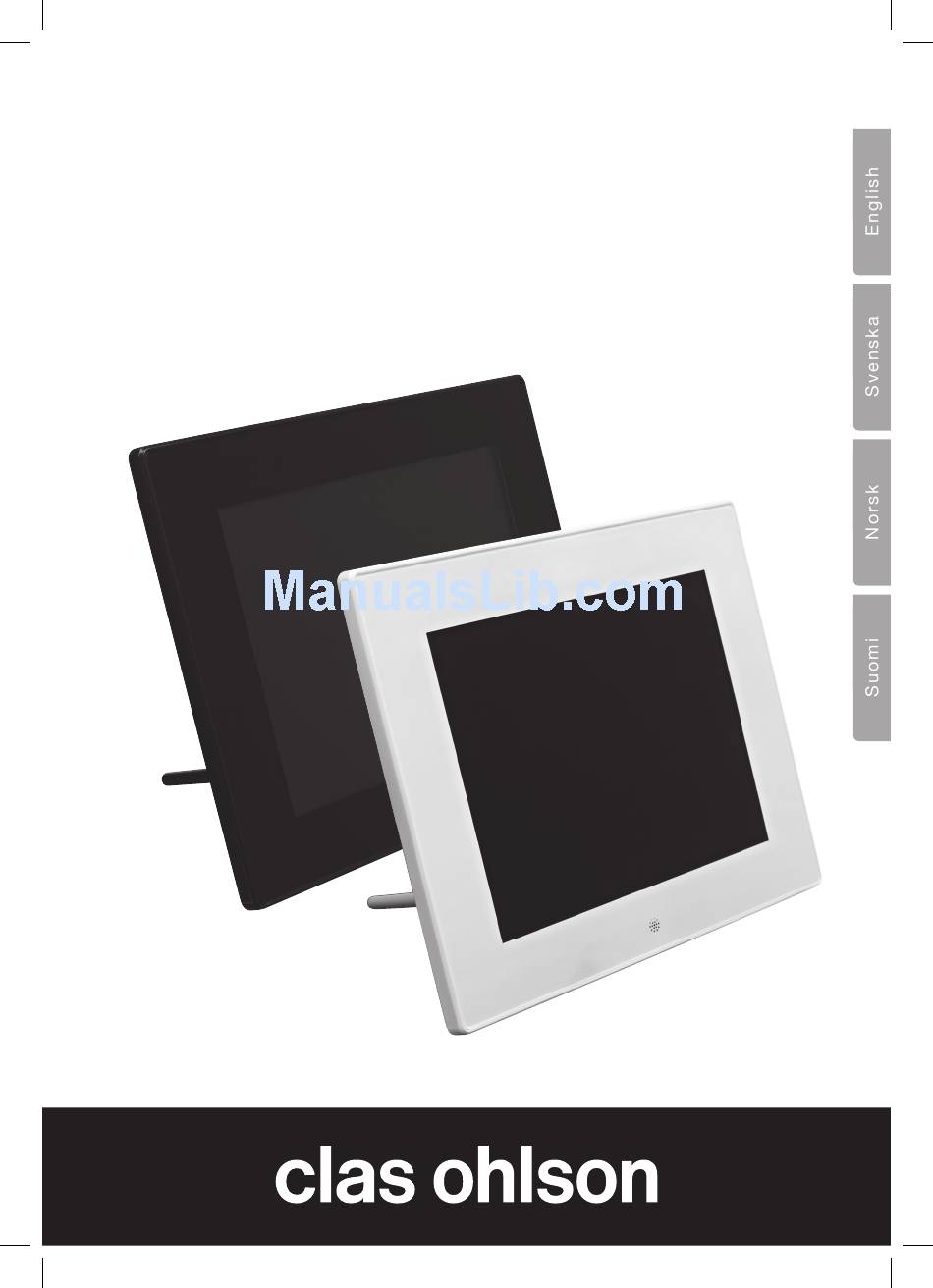

- Page 1 8″ Digital Photo Frame Digital fotoram 8″ Digital fotoramme 8″ Digitaalinen valokuvakehys 8″ Art.no Model 38-5196 KD0804-A15 38-5197 KD0804-A15 Ver. 201108...
- Page 3 8″ Digital Photo Frame Art. no 38-5196 KD0804-A15 38-5197 KD0804-A15 Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services. 1. Product description • 8-inch digital photo frame for displaying your digital JPEG images. • USB memory and memory card slots (SD/SDHC/MMC). • Comes with mains adaptor and remote control. • Displays time and calendar. • Slideshow with 10 different transition options. 2. Contents • Digital photo frame • Instruction manual • Mains adaptor • Remote control • Stand...
- Page 4 3. Safety • Warning! Do not open the casing. Certain components within the product’s casing carry dangerous currents. Contact with these may give you an electric shock. • The product should only be repaired by qualified service technicians. • The product should not be taken apart or modified. • Do not place the product where there is a risk of it falling into water or other liquid. Do not place any objects containing liquid on the product, e.g. flower vases or soft drinks. • Do not cover the ventilation openings. Do not place the product close to heat sources such as on top of the radiator or TV, or on e.g. the sofa which will block the ventilation openings. • Always unplug the adaptor from the electrical outlet if the product is not be used for an extended period. • The product is designed for 8 – 10 hours of continuous operation. Avoid any prolonged use. Allow the product to rest for a while before using it again. • The product is intended for indoor use only. • Do not expose the product to direct sunlight for prolonged periods. • Do not use the product in damp, dusty, or dirty environments. • Only use a lightly moistened soft cloth with a little washing up liquid to clean the screen. • Do not disconnect the mains adaptor while the frame is in use. The attached memory storage device may be damaged. Neither should the connected memory storage device be removed when the frame is in use.
- Page 5 4. Buttons and functions Rear buttons 1. [ ] Power on/off. 2. [▲] Move cursor up. 3. [►II] Start slideshow, pause or confirm. 4. [►] Move cursor right. 5. [◄] Move cursor left. 6. [▼] Move cursor down. 7. [MENU] Return to main menu, or open file processing (copy/delete file). On the right hand side of the photo frame 8. Memory card slot: SD/SDHC/MS/MMC 9. USB port 10. DC 5 V 11. Stand attachment point...
- Page 6 Remote control SETUP POWER ▲ ROTATE ZOOM ◄ ► SLIDE ▼ EXIT SHOW 12. ON/OFF switch. 13. [SETUP] Copy or delete images. 14. [ROTATE] Rotate image (in pause mode during single image display). Rotates image 90˚ anticlockwise each time it is pressed. 15. [▲] Move cursor up 16. [ZOOM] Change image size (in pause mode during single image display). 17. [◄] Move cursor left 18. [OK] Start slideshow, pause or confirm selection. 19. [►] Move cursor right. 20. [SLIDE SHOW] Start slideshow straight away. 21. [▼] Move cursor down. 22. [EXIT] Return to main menu, or return to previous menu. Changing batteries in the remote control 1. Remove the battery holder. 2. Insert the battery according to the markings (+ up). 3. Reinsert the battery holder.
- Page 7 5. Use This photo frame is intended for tabletop use. 1. Screw the stand onto the back (11). 2. Remove the plastic film from the display and from the battery in the remote control. 3. Plug the mains adaptor into a wall socket and then plug the DC connector into the DC 5 V socket on the photo frame. 4. Connect a SD/SDHC/MMC memory card or USB memory to the photo frame. 5. Press [ ] (1) or (12) to turn the photo frame on. 6. The slideshow will start automatically if a memory card or USB memory stick (containing images) is inserted. 7. Press [MENU] (7) twice to display the main menu: Photo (images), File (displays list of images/folders in memory), Calendar (time and date) or Setup (settings). 8. If you highlight Photo, the start page will appear. 9. Symbols representing the connected memory devices will appear on the display. Highlight the desired memory and press [OK] (18) to start viewing images. 6. Main menu 6.1 Photo – display of images in thumbnail size The slideshow starts as soon as a memory card is connected. 1. Press [EXIT] (22) twice to display the main menu. 2. Highlight the Photo symbol (on the far left) using the arrow keys (17) (19). 3. Press [SETUP] (13). 4. Highlight the memory card containing the images. 5. Press [SLIDE SHOW] (20) to start the slideshow.
- Page 8 6. Press [EXIT] (22) to display the images in thumbnail size. 7. Highlight the desired image using the arrow keys (2) (4) (5) (6). 8. Information about the highlighted image will be displayed: File name, file size, image size and image number plus the total number of images on the memory device. 9. Press [EXIT] (22) to return to the main menu or press [OK] (18) to start the slideshow from the highlighted image. 6.2 File – display of files and folder on the selected memory device 1. Highlight the desired memory device using the arrow keys (17) (19) and then press [OK] (18). 2. Information about the files and folders on the memory device will be displayed. 3. You can display JPEG images by pressing [►II].
- Page 9 6.3 Calendar - display of time and date 1. Press [EXIT] (22) twice to display the main menu. 2. Move to the Calendar symbol using the arrow keys (17) (19). Press [OK] (18) to confirm. Setting the time and date: a. Go back to the main menu and enter Setup, then press [OK] (18). b. Highlight Set time/date using the arrow keys (15) (21). Press [OK] (18) to confirm. c. The year will be highlighted, press [OK] (18) to confirm. Adjust the year, if necessary, using the arrow keys (17) (19). (In setup mode the highlighted text is red). Press [OK] (18) to confirm. d. Set the month, day, hour, minute and seconds in the same way. e. Advance to Save Time using the arrow keys (15) (21) to save your settings. Press [OK] (18) to confirm. Exit the menu by pressing [EXIT] (22). Setting the time format: a. Advance to Set Time Format. b. Press [OK] (18) to confirm. c. Select a 12 or 24 hour display. d. Press [OK] (18) to confirm. Exit the menu by pressing [EXIT] (22).
- Page 10 6.4 Setup 1. Press [EXIT] (22) twice to display the main menu. 2. Move to the Setup symbol using the arrow key [►] (19). 3. Press [OK] (18) to confirm. 4. Press [EXIT] (22) to return to normal display mode when you have finished your settings. The main menu has settings for: a. Language – English, Swedish, Finnish or Norwegian b. Photo Sequence – Sequential or random display. c. Slide mode – 1 image, 4 images or 3 images. d. Slide speed – from 3 seconds to 1 hour. e. Photo effect – Colour, Monochrome (black&white), Sepia (sepia-toned) f. Slide effect (transition effect) – Random, Split horizontal in, etc. g. Photo mode (display size) – Auto fit, Optimal or Full. h. Display – Contrast, Brightness, Saturation and Tint. i. Set time/date (see section 6.3 Calendar). j. Set time format (display in 12 or 24 hour clock format). k. Format built-in memory. l. Reset setting (return to default factory settings). m. Exit (finish and return to normal display mode).
- Page 11 6.5 Copy, rotate or zoom images 1. Highlight the Photo symbol (on the far left) using the arrow keys (17) (19). 2. Highlight the desired image using the arrow keys (15) (17) (19) (21). 3. Press [OK] (18) to display the entire image. 4. Push [SETUP] (13) to enter the setup mode. 5. You have now accessed the settings. Highlight a function: Rotate or Zoom. 6. Adjust the settings by pressing several times on [OK] (18) until the image is correct. 7. Highlight Save Picture and press [OK] (18) to save the image you have changed. 8. Press [EXIT] (22) to return to normal display mode. 6.6 Deleting images 1. Highlight the Photo symbol (on the far left) using the arrow keys (17) (19). 2. Highlight the image to be deleted using the arrow keys (15)(17)(19)(21). 3. Push [SETUP] (13) to enter the setup mode. 4. You have now accessed the settings. Highlight a function: Delete File or Exit. 5. Press [OK] (18) to confirm.
- Page 12 7. Care and maintenance Wipe the surface clean using a soft, damp cloth. Never use solvents or strong detergents. 8. Troubleshooting guide Problem Solution The device does not Check that the mains adaptor is correctly connected. start/no photo is shown. The remote control does • Check the battery. not work. • Point the remote control directly at the photo frame without any obstructions in between. The memory card cannot Make sure that the files on the memory card are be read. supported by the device. See Specifications. Some photos are uploa- Images with high resolution take longer to load. ded quicker than others. Use images with lower resolution for quicker display. The recommended resolution is 800 x 600 pixels. 9. Disposal Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please contact your local authority. 10. Specifications Screen 8″colour TFT LCD (4x3) Resolution 800 (h) x 600 (v) 60º (left/right/vertically), 40º (horizontally) Viewing angle Contrast 500:1 Light intensity 250 cd/m² Response time 20 ms 5 V DC, 1 A via the supplied mains adaptor Input voltage...
- Page 13 Digital fotoram 8″ Art. nr 38-5196 KD0804-A15 38-5197 KD0804-A15 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). 1. Produktbeskrivning • 8” digital fotoram som visar dina digitala jpeg-bilder. • Anslutning för USB-minne eller minneskort (SD/SDHC/MMC). • Nätadapter och fjärrkontroll medföljer. • Visar tid och kalender. • Bildspel med 10 olika typer av bildövergång. 2. Förpackningen innehåller • Digital fotoram • Bruksanvisning • Nätadapter • Fjärrkontroll • Stöd...
- Page 14 3. Säkerhet • Varning! Öppna inte höljet! Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock. • Produkten får endast repareras av kvalificerad servicepersonal. • Produkten får inte demonteras eller ändras. • Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck. • Täck inte för ventilationsöppningarna. Placera inte heller produkten i närheten av varma ställen som ovanför element, ovanpå en teve eller i t.ex. en soffa där ventilationsöppningarna blockeras. • Ta alltid ur nätadaptern från eluttaget om inte produkten ska användas under en längre tid. • Produkten är konstruerad för 8 till 10 timmars kontinuerlig drift. Undvik att använda den under längre tid än så. Låt produkten vila en stund innan den används igen. • Produkten är endast avsedd för inomhusbruk. • Undvik att utsätta produkten för direkt solljus under längre tid. • Använd inte produkten i fuktiga, dammiga eller smutsiga miljöer. • Använd endast en mjuk tvättduk som är svagt fuktad med vatten och milt diskmedel vid rengöring av skärmen. • Koppla inte ifrån nätadaptern samtidigt som uppspelningen pågår. Risk finns för att det anslutna minnet skadas. Ta inte heller bort det anslutna minnet när uppspelning pågår.
- Page 15 4. Knappar och funktioner Tryckknappar på baksidan 1. [ ] Strömbrytare av/på. 2. [▲] Flytta markören uppåt. 3. [►II] Tryck för att starta bildspel, göra paus eller tryck för att bekräfta val. 4. [►] Flytta markören åt höger. 5. [◄] Flytta markören åt vänster. 6. [▼] Flytta markören neråt. 7. [MENU] Tryck för att återgå till huvudmeny, eller öppna filhantering (kopiera/radera filer). På högersidan av fotoramen 8. Anslutning för minneskort: SD/SDHC/MS/MMC 9. USB-anslutning 10. DC 5 V 11. Infästning för stödet...
- Page 16 Fjärrkontroll SETUP POWER ▲ ROTATE ZOOM ◄ ► SLIDE ▼ EXIT SHOW 12. Strömbrytare av/på. 13. [SETUP] Kopiera eller radera bilder. 14. [ROTATE] Rotera bild (i pausläge vid enbildsvisning). Tryck för att rotera bilden 90º motsols ett steg varje gång. 15. [▲] Flytta markören uppåt. 16. [ZOOM] Ändra bildstorlek (i pausläge vid enbildsvisning). 17. [◄] Flytta markören åt vänster. 18. [OK] Starta bildspel, gör paus eller bekräfta val. 19. [►] Flytta markören åt höger. 20. [SLIDE SHOW] Starta bildspel direkt. 21. [▼] Flytta markören neråt. 22. [EXIT] Återgå till huvudmeny, eller återgå till tidigare meny. Byt batteri i fjärrkontrollen 1. Dra ut batterihållaren. 2. Lägg i batteriet enligt märkningen med (+) uppåt. 3. Tryck in batterihållaren.
- Page 17 5. Användning Fotoramen är avsedd för att ställas på ett bord eller liknande. 1. Skruva dit stödet på baksidan (11). 2. Ta bort skyddsfilmen från displayen och ta bort plastremsan från fjärrkontrollens batteri. 3. Anslut nätadaptern till ett vägguttag och koppla DC-proppen till DC 5 V-uttaget på fotoramen. 4. Anslut ett minneskort SD/SDHC/MS/MMC eller USB-minne till fotoramen. 5. Tryck på [ ] (1) eller (12) för att slå på fotoramen. 6. Bildspelet startar automatiskt om minneskort eller USB-minne (som innehåller bilder) är anslutet. 7. Tryck två gånger på [MENU] (7) för att öppna huvudmeny: Photo (bilder), File (visar minnets innehåll av bilder/mappar), Calendar (visa kalender och tid) eller Setup (inställningar). 8. Om du markerar Photo visas startbilden. 9. Symboler för anslutna minnen visas på displayen. Markera önskat minne och tryck [OK] (18) för att starta bildvisning. 6. Huvudmenyn 6.1 Photo – visar bilder som miniatyrer Bildspelet startar genast när du ansluter ett minneskort. 1. Tryck [EXIT] (22) två gånger för att öppna huvudmenyn. 2. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17)(19). 3. Tryck på [SETUP] (13).
- Page 18 4. Markera minneskortet där bilderna finns. 5. Tryck på [SLIDE SHOW] (20) för att starta bildspel. 6. Tryck på [EXIT] (22) för att visa bilderna som miniatyrer. 7. Markera önskad bild med riktningsknapparna (2)(4)(5)(6). 8. Information om den markerade bilden visas: Filnamn, filstorlek, bildstorlek och bildnummer samt totala antalet bilder på minneskortet/USB-minnet. 9. Tryck på [EXIT] (22) för att återgå till huvudmenyn eller tryck på [OK] (18) för att starta bildspel från den markerade bilden. 6.2 File – visar filer och mappar som finns på minnet 1. Markera anslutet minneskort med riktningsknapparna (17)(19) och tryck [OK] (18). 2. Information om minnets innehåll av filer och mappar visas. 3. Du kan visa JPEG-bilder genom att trycka på [►II].
- Page 19 6.3 Calendar – visar kalender och tid 1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn. 2. Stega till Calender-ikonen med riktningsknapparna (17)(19). Tryck på [OK] (18) för att bekräfta. Ställ in kalender och tid så här: a. Gå tillbaka till huvudmenyn och öppna Setup (inställningar) och tryck [OK] (18). b. Markera Set time/date med riktningsknapparna (15)(21). Tryck på [OK] (18) för att bekräfta. c. Year (år) markeras, tryck på [OK] (18) för att bekräfta. Ställ in rätt år med med riktningsknapparna (17)(19) (I inställningsläge blir den markerade texten röd). Tryck på [OK] (18) för att bekräfta. d. Fortsätt lika med månad, dag, timme, minut och sekund. e. Stega till Save Time med med riktningsknapparna (15)(21) för att spara inställning. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22). Ställ in visningsformat för tid så här: a. Stega ner till Set Time Format. b. Tryck på [OK] (18) för att bekräfta. c. Välj 12- eller 24- timmarsvisning. d. Tryck på [OK] (18) för att bekräfta. Gå ur menyn med [EXIT] (22).
- Page 20 6.4 Setup (inställningar) 1. Tryck två gånger på [EXIT] (22) för att öppna huvudmenyn. 2. Stega till Setup-ikonen med riktningsknappen [►] (19). 3. Tryck på [OK] (18) för att bekräfta. 4. Tryck på [EXIT] (22) för att återgå till normal bildvisning när du är klar med inställningarna. Huvudmenyn har inställningar för: a. Language (menyspråk) English, Swedish, Finnish eller Norwegian. b. Photo Sequence (bildvisning) Visa i följd eller slumpmässigt. c. Slide mode (bildvisningsläge) 1 bild, 3 bilder eller 4 bilder visas. d. Slide speed (tidsfördröjning mellan bilderna) Från 3 sekunder till 1 timme. e. Photo effect (bildeffekt) Color (färg), Mono (svart/vit) Sepia (sepiatonad). f. Slide effect (olika effekter vid bildövergång) Random, Split horisontal in etc. g. Photo mode (bildstorlek) Auto fit, Optimal eller Full. h. Display Contrast (kontrast) Brightness (ljusstyrka) Saturation (färgmättnad) och Tint (toning). i. Set time/date (inställning av tid och datum) (se avsnitt 6.3 Calendar). j. Set time format (visning i 12- eller 24-timmars format). k. Format built-in memory (formatera det inbyggda minnet) l. Reset setting (återställ fabriksinställningar) m. Exit (avsluta och återgå till normalvisning)
- Page 21 6.5 Kopiera, rotera eller zooma bilder 1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19). 2. Markera önskad bild med riktningsknapparna (15)(17)(19)(21). 3. Tryck på [OK] (18) för att visa hela bilden. 4. Tryck på [SETUP] (13) så att inställningsrutan öppnas. 5. Inställningarna öppnas. Markera önskad funktion: Rotate (rotera) eller Zoom (förstora bild). 6. Gör önskade inställningar genom att trycka flera gånger på [OK] (18) tills bilden blir rätt. 7. Markera Save Picture och tryck på [OK] (18) för att spara bilden som du har ändrat. 8. Tryck på [EXIT] (22) för att återgå till normal bildvisning. 6.6 Radera bilder 1. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (17) (19). 2. Markera bilden som ska raderas med riktningsknapparna (15)(17)(19)(21). 3. Tryck på [SETUP] (13) så att inställningsrutan öppnas. 4. Inställningarna öppnas. Markera önskad funktion: Delete File (radera markerad fil) eller Exit (avbryt). 5. Tryck på [OK] (18) för att bekräfta.
- Page 22 7. Skötsel och underhåll Torka av med en mjuk, lätt fuktad trasa. Använd inga lösningsmedel eller starka rengöringsmedel. 8. Felsökningsschema Symptom Åtgärd Enheten startar ej/ Kontrollera att nätadaptern är korrekt ansluten. Ingen bild visas. Fjärrkontrollen • Kontrollera batteriet. fungerar ej. • Rikta fjärrkontrollen mot fotoramen utan skymmande hinder mellan fotoram och fjärrkontroll. Det går inte att läsa Kontrollera att filerna på minneskortet stöds av enheten. från minneskortet. Se Specifikationer. Vissa bilder laddas Bilder med hög upplösning tar längre tid att ladda. fortare än andra. Använd bilder med lägre upplösning för snabbare visning. Rekommenderad upplösning är 800x600 bildpunkter. 9. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. 10. Specifikationer Skärm 8″ färg TFT LCD (4x3) Upplösning 800 (h) x 600 (v) 60º (vänster/höger/vertikalt), 40º (horisontellt) Betraktingsvinkel Kontrast 500:1 Ljusstyrka 250 cd/m² Responstid 20 ms 5 V DC, 1 A via medföljande nätadapter Drivspänning...
- Page 23 Digital fotoramme 8″ Art.nr. 38-5196 KD0804-A15 38-5197 KD0804-A15 Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplys- ninger om kundesenteret i denne bruksanvisningen). 1. Produktbeskrivelse • 8” digital fotoramme for visning av digitale jpeg-bilder. • Tilkobling for usb-minne eller minnekort (SD/MMC/SDHC). • Strømadapter og fjernkontroll medfølger. • Viser klokkeslett og dato. • Automatisk bildeframvisning med 10 forskjellige bildeoverganger. 2. Forpakningen inneholder • Digital fotoramme • Bruksanvisning • Strømadapter • Fjernkontroll • Støtte...
- Page 24 3. Sikkerhet • Advarsel! Dekselet må ikke åpnes. Farlig spenning finnes ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan gi elektrisk støt. • Produktet må kun repareres av kyndig servicepersonell. • Produktet må ikke demonteres eller endres på. • Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk. • Ventilasjonsåpningene må ikke tildekkes. Plasser heller ikke produktet i nærheten av varme steder, som f.eks. like over et varmeelement, oppå tv eller i en sofa hvor ventilasjonsåpningene blokkeres. • Strømadapteren må kobles fra strømuttaket dersom produktet ikke skal brukes på en stund. • Produktet er konstruert for 8 til 10 timers kontinuerlig drift. Unngå å bruke det i lengre tid i strekk enn dette. La produktet hvile en stund før det brukes igjen. • Produktet er kun beregnet for innendørs bruk. • Unngå å utsette produktet for direkte sollys over lang tid. • Bruk aldri dette produktet i støvete, fuktige eller skitne miljøer. • Benytt kun en myk, lett fuktet klut og mildt vaskemiddel ved rengjøring av skjermen. • Nettadapter må ikke kobles fra, mens spilling pågår. Det er fare for at det tilkoblede minnet skades. Ta heller ikke bort det tilkoblede minnet mens spilling pågår.
- Page 25 4. Knapper og funksjoner Taster på baksiden 1. [ ] Strømbryter av/på. 2. [▲] Flytte markøren oppover. 3. [►II] Trykk for å starte bildeframvisningen, ta pause eller for å bekrefte et valg. 4. [►] Flytte markøren til høyre. 5. [◄] Flytte markøren til venstre. 6. [▼] Flytte markøren nedover. 7. [MENU] Trykk for å gå tilbake til hovedmenyen eller åpne filhåndteringen (kopiere/slette filer) På fotorammens høyre side 8. T ilkobling for minnekort: SD/SDHC/MS/MMC 9. U sb-tilkobling 10. 5 V DC 11. Innfesting av støtte...
- Page 26 Fjernkontroll SETUP POWER ▲ ROTATE ZOOM ◄ ► SLIDE ▼ EXIT SHOW 12. Strømbryter på/av. 13. [SETUP] Kopiere eller slette bilder. 14. [ROTATE] Rotere bilde (i pausemodus ved enkeltbildevisning). Trykk for å rotere bildet 90º motsols, ett trinn av gangen. 15. [▲] Flytte markøren oppover. 16. [ZOOM] Endre bildestørrelse (i pausemodus ved enkeltbildevisning). 17. [◄] Flytte markøren til venstre. 18. [OK] Starte bildeframvisning, ta pause eller bekrefte valg. 19. [►] Flytte markøren til høyre. 20. [SLIDE SHOW] Starte bildeframvisningen direkte. 21. [▼] Flytte markøren nedover. 22. [EXIT] Gå tilbake til hovedmenyen eller gå til tidligere menyer. Skifte batteri i fjernkontrollen 1. Trekk batteriholderen ut. 2. Legg batteriet i. Følg merkingen for å plassere det riktig. 3. Skyv holderen inn igjen.
- Page 27 5. Bruk Fotorammen er beregnet for å stå på et bord eller liknende. 1. Skru fast støtten på baksiden (11). 2. Fjern beskyttelsesfilmen fra displayet og plastremsen fra batteriet i fjernkontrollen. 3. Støpselet plugges så til et strømuttak og et DC5 V-uttaket på fotorammen. 4. Et minnekort av typen SD/SDHC/MMC/MS eller usb kobles til fotorammen. 5. Trykk på [ ] (1) eller (12) for å slå på fotorammen. 6. Bildeframvisningen starter automatisk hvis minnekort eller usb-minne (med bilde) er koblet til. 7. Trykk to ganger på [MENU] (7) for å åpne hovedmenyen: Photo (bilder), File (viser minnets innhold av bilder/mapper), Calendar (viser kalender og tid) eller Setup (innstillinger). 8. Hvis man markerer Photo vil startbildet vises. 9. Symboler for tilkoblet minne vises på skjermen. Merk ønsket minne og trykk [OK] for å starte bildeframvisningen. 6. Hovedmenyen 6.1 Photo - Her vises bilder som miniatyrer Bildeframvisningen starter straks når man kobler til et minnekort. 1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen. 2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19). 3. Trykk på [SETUP] (13). 4. Merk minnekortet der bildene er lagret. 5. Trykk på [SLIDE SHOW] (20) for å starte framvisningen.
- Page 28 6. Trykk på [EXIT] (22) for å vise bildene som miniatyrer. 7. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6). 8. Informasjon om det merkede bildet vises: Filnavn, filstørrelse, bildestørrelse og bildenummer samt det totale antall bilder på minnekortet/usb-minnet. 9. Trykk på [EXIT] (22) for å gå tilbake til hovedmenyen eller på [OK] (18) for å starte framvisningen fra det merkede bildet. 6.2 File – Her vises filer og mapper som er på minnet 1. Merk ønsket minnekort med retningstastene (17)(19) og trykk [OK] (18). 2. Informasjon om minnets innhold av filer og mapper vises. 3. Du kan vise JPEG-bilder ved å trykke på [►II].
- Page 29 6.3 Calendar – Her vises kalender og tid 1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen. 2. Gå til kalenderikonet med retningstastene (17) eller (19). Trykk på [OK] (18) for å bekrefte. Klokkeslett og dato stilles inn slik: a. Gå tilbake til hovedmenyen for å åpne Setup (innstillinger) og trykk [OK] (18). b. Merk Set time/date med retningsknappene (15) eller (21). Trykk på [OK] (18) for å bekrefte. c. Merk Year (år) og trykk på [OK] (18) for å bekrefte. Still inn riktig årstall med retningstastene (17) eller (19) (I innstillingsmodus blir den merkede teksten rød). Trykk på [OK] (18) for å bekrefte. d. Fortsett på samme måten med måned, dag, time, minutt og sekund. e. Gå til Save Time med retningstastene (15) eller (21) for å lagre innstillingen. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22). Visningsformat for tid stilles inn slik: a. Gå ned til Set Time Format. b. Trykk på [OK] (18) for å bekrefte. c. Velg mellom 12- eller 24-timers visning. d. Trykk på [OK] (18) for å bekrefte. Gå ut av menyen med [EXIT] (22).
- Page 30 6.4 Setup (innstillinger) 1. Trykk to ganger på [EXIT] (22) for å åpne hovedmenyen. 2. Gå til Setup-ikonet med retningstastene [►] (19). 3. Trykk på [OK] (18) for å bekrefte. 4. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning når du er ferdig med innstillingene. Hovedmenyen har innstillinger for: a. Language (språk) English, Swedish, Finnish eller Norwegian. b. Photo Sequence (bildevising) Vise i riktig rekkefølge eller tilfeldig. c. Slide mode (bildeframvisningsmodus) 1 bilde, 3 bilder eller 4 bilder vises. d. Slide speed (tidsintervallet mellom bildeskiftet). Fra 3 sekunder til 1 time. e. Photo effect (bildeeffekt) Color (farge), Mono (svart/hvit) Sepia (sepiatonet). f. Slide effect (effekt ved bildeovergang) Random, Split horisontal in etc. g. Photo mode (bildestørrelse) Auto fit, Optimal eller Full. h. Display Contrast (kontrast) Brightness (lysstyrke) Saturation (fargemetting) og Tint (nyanse). i. Set time/date (innstilling av klokkeslett og dato) (se avsnitt 6.3 Calendar). j. Set time format (visning i 12- eller 24-timers format). k. Format built-in memory (formatere det innebygde minnet). l. Reset setting (stille tilbake til fabrikkinnstillingene). m. Exit (avslutte og gå tilbake til normalvisning).
- Page 31 6.5 Kopiere, rotere eller zoome 1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19). 2. Merk ønsket bilde med retningstastene (15)(17)(19) eller (21). 3. Trykk på [OK] (18) for å vise hele bildet. 4. Trykk på [SETUP] (13) slik at innstillingsruten åpnes. 5. Innstillingene åpnes. Merk ønsket funksjon: Rotate (rotere) eller Zoom (forstørre bilde). 6. Innstillingene foretas ved å trykke flere ganger på [OK] (18) til bildet blir riktig. 7. Merk Save Picture og trykk på [OK] for å lagre bildet som du har endret. 8. Trykk på [EXIT] (22) for å gå tilbake til normal bildevisning. 6.6 Slette bilder 1. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (17) eller (19). 2. Bildet som skal slettes merkes med knappene (15)(17)(19) eller (21). 3. Trykk på [SETUP] (13) slik at innstillingsruten åpnes. 4. Innstillingene åpnes. Merk ønsket funksjon: Delete File (slette merket fil) eller Exit (avbryt). 5. Trykk på [OK] (18) for å bekrefte.
- Page 32 7. Stell og vedlikehold Rengjør med en myk og lett fuktet klut. Bruk aldri løsningsmiddel eller sterke rengjøringsmidler. 8. Feilsøking Symptom Tiltak Enheten starter ikke / Det kommer Kontroller at strømledningen er riktig satt i. ikke opp noe bilde på skjermen. Fjernkontrollen fungerer ikke • Kontroller batteriet. • Vend fjernkontrollen mot fotorammen og påse at det ikke er hindringer mellom fotorammen og fjernkontrollen. Minnekortet kan ikke leses. Kontroller at filene på minnekortet støttes av bilderammen. Se Spesifikasjoner. Enkelte bilder lades fortere Bilder med høy oppløsning tar lengre tid enn andre. å laste ned. Bruk bilder med lavere oppløs- ning for raskere vising. Anbefalt oppløsning er 800 x 600 punkter. 9. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter. 10. Spesifikasjoner Skjerm 8″ farge TFT-LCD (4x3) Oppløsning 800 (h) x 600 (v) 60º (venstre/høyre/vertikalt), 40º (horisontalt) Betraktingsvinkel Kontrast 500:1 Lysstyrke 250 cd/m² Responstid 20 ms 5 V DC, 1 A via medfølgende batterieliminator Spenning...
- Page 33 Digitaalinen valokuvakehys 8″ Tuotenumero 38-5196 KD0804-A15 38-5197 KD0804-A15 Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Tuotekuvaus • 8”:n digitaalinen valokuvakehys, joka näyttää digitaaliset jpeg-kuvat. • Liitäntä usb-muistille tai muistikortille (SD/SDHC/MMC). • Mukana muuntaja ja kaukosäädin. • Näyttää kellonajan ja kalenterin. • Kuvaesitys ja 10 eri kuvanvaihtotapaa. 2. Pakkauksen sisältö • Digitaalinen valokuvakehys • Käyttöohje • Muuntaja • Kaukosäädin • Tuki...
- Page 34 3. Turvallisuus • Varoitus! Älä avaa laitteen koteloa. Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun. • Laitteen saa korjata vain alan ammattilainen. • Älä pura tai muuta laitetta. • Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja. • Älä peitä ilmanvaihtoaukkoja. Älä myöskään aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmanvaihtoaukot ovat vaarassa peittyä. • Irrota muuntaja pistorasiasta, jos et käytä tuotetta pidempään aikaan. • Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön. Vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen levähtää hetki, ennen kuin käytät sitä uudestaan. • Tuote on tarkoitettu vain sisäkäyttöön. • Älä altista laitetta pitkiä aikoja suoralle auringonpaisteelle. • Älä käytä laitetta kosteissa, pölyisissä tai likaisissa paikoissa. • Puhdista näyttö tarvittaessa pehmeällä liinalla, joka on kostutettu miedolla tiskiaineliuoksella. • Älä irrota muuntajaa toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.
- Page 35 4. Painikkeet ja toiminnot Taustapuolen painikkeet 1. [ ] Virtakytkin. 2. [▲] Siirtää osoitinta ylöspäin. 3. [►II] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan. 4. [►] Siirtää osoitinta oikealle. 5. [◄] Siirtää osoitinta vasemmalle. 6. [▼] Siirtää osoitinta alaspäin. 7. [MENU] Palaa päävalikkoon tai avaa tiedostonhallinta (kopioi/poista tiedostoja). Valokuvakehyksen oikealla sivulla 8. Liitäntä muistikortille: SD/SDHC/MS/MMC 9. Usb-liitäntä 10. DC 5 V 11. Tuen kiinnityskohta...
- Page 36 Kaukosäädin SETUP POWER ▲ ROTATE ZOOM ◄ ► SLIDE ▼ EXIT SHOW 12. Virtakytkin. 13. [SETUP] Kopioi tai poistaa kuvia. 14. [ROTATE] Kiertää kuvaa (pysäytystilassa, kun näytöllä yksi kuva). Kuva kääntyy 90˚ vastapäivään joka painalluksella. 15. [▲] Siirtää osoitinta ylöspäin. 16. [ZOOM] Vaihtaa kuvakokoa (pysäytystilassa, kun näytöllä yksi kuva). 17. [◄] Siirtää osoitinta vasemmalle. 18. [OK] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan. 19. [►] Siirtää osoitinta oikealle. 20. [SLIDE SHOW] Aloittaa kuvaesityksen välittömästi. 21. [▼] Siirtää osoitinta alaspäin. 22. [EXIT] Palaa päävalikkoon tai edelliseen valikkoon. Kaukosäätimen pariston vaihtaminen 1. Vedä ulos paristonpidike. 2. Aseta paristo lokeroon merkintöjen mukaisesti siten, että (+)-puoli näyttää ylöspäin. 3. Työnnä paristolokero takaisin paikoilleen.
- Page 37 5. Käyttö Valokuvakehyksen voi asettaa pöydälle tai muulle vastaavalle pinnalle. 1. Ruuvaa tuki takaosaan(11). 2. Poista näytön suojakalvo ja irrota muoviliuska kaukosäätimen paristosta. 3. Kytke muuntaja seinäpistorasiaan ja liitä DC-pistoke kehyksen DC 5 V -liitäntään. 4. Liitä valokuvakehykseen muistikortti (SD/SDHC/MC/MMC) tai usb-muisti. 5. Käynnistä valokuvakehys painamalla [ ] (1) tai (12). 6. Kuvaesitys alkaa automaattisesti, mikäli laitteessa on muistikortti tai usb-muisti (joka sisältää kuvia). 7. Avaa päävalikko painamalla kaksi kertaa [EXIT] (7): Photo (kuvat), File (muistin sisältämät kuvat/kansiot), Calendar (kalenteri ja aika) tai Setup (asetukset). 8. Mikäli valitset Photo, saat näkyviin aloituskuvan. 9. Näytöllä näkyy liitettyjä muisteja ilmaisevat kuvakkeet. Aloita kuvien katselu valitsemalla haluamasi muisti ja painamalla [OK] (18). 6. Päävalikko 6.1 Photo (Kuvien katseleminen pienoiskoossa) Kuvaesitys alkaa välittömästi, kun liität laitteeseen muistikortin. 1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22). 2. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19). 3. Paina [SETUP] (13). 4. Valitse muistikortti, jossa kuvat ovat. 5. Aloita kuvaesitys painamalla [SLIDE SHOW] (20).
- Page 38 6. Jos haluat katsoa kuvia pienoiskoossa, paina [EXIT] (22). 7. Valitse haluamasi kuva nuolipainikkeilla (2) (4) (5) (6). 8. Näet valitun kuvan tiedot: tiedostonimen, tiedoston koon, kuvan koon ja kuvan numeron sekä muistikortilla/usb-muistissa olevien kuvien kokonaismäärän. 9. Palaa päävalikkoon painamalla [EXIT] (22) tai aloita kuvaesitys valitsemastasi kuvasta painamalla [OK] (18). 6.2 File (Muistissa olevien tiedostojen ja kansioiden tarkastelu) 1. Valitse liitetty muistikortti nuolipainikkeilla (17) ja (19) ja paina [OK] (18). 2. Näet muistin tiedostoja ja kansioita koskevat tiedot. 3. Voit katsella JPEG-kuvia painamalla [►II].
- Page 39 6.3 Calendar (Kalenteri ja aika) a. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22). b. Siirry Calendar-kuvakkeen kohdalle nuolipainikkeilla (17) ja (19). Vahvista valinta painamalla [OK] (18). Aseta kalenteri ja aika seuraavalla tavalla: a. Palaa päävalikkoon ja avaa Setup (asetukset) ja paina [OK] (18). b. Valitse Set time/date nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18). c. Merkittynä on Year (vuosi). Vahvista valinta painamalla [OK] (18). Aseta vuosi nuolipainikkeilla (17) ja (19) (asetustilassa valittu teksti näkyy punaisena). Vahvista valinta painamalla [OK] (18). d. Aseta samalla tavoin kuukausi, päivä, tunnit, minuutit ja sekunnit. e. Tallenna asetus siirtymällä kohtaan Save Time nuolipainikkeilla (15) ja (21). Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22). Aseta ajan näyttötapa seuraavalla tavalla: a. Siirry kohtaan Set Time Format. b. Vahvista valinta painamalla [OK] (18). c. Valitse 12 tai 24 tunnin näyttötapa. d. Vahvista valinta painamalla [OK] (18). Poistu valikosta painamalla [EXIT] (22).
- Page 40 6.4 Setup (Asetukset) 1. Avaa päävalikko painamalla kaksi kertaa [EXIT] (22). 2. Siirry Setup-kuvakkeen kohdalle nuolipainikkeella [►] (19). 3. Vahvista valinta painamalla [OK] (18). 4. Palaa normaaliin kuvannäyttöön tehtyäsi asetukset painamalla [EXIT] (22). Päävalikon asetukset: a. Language (kieli): English (enlanti), Swedish (ruotsi), Finnish (suomi) ja Norwegian (norja). b. Photo Sequence (kuvaesitys): Näytä kuvat järjestyksessä tai satunnaisessa järjestyksessä. c. Slide mode (kuvannäyttötila): 1, 3 tai 4 kuvaa. d. Slide speed (aikaviive kuvien vaihdossa): 3 sekuntia–1 tunti. e. Photo effect (kuvaefekti): Color (väri), Monocrom (mustavalkoinen) tai Sepia (seepia). f. Slide effect (kuvien vaihtotapa): Random, Split horisontal in jne. g. Photo mode (kuvakoko): Auto fit, Optimal tai Full. h. Display Contrast (kontrasti): Brightness (kirkkaus) Saturation (värikylläisyys) ja Tint (sävy). i. Set time/date (ajan ja päivämäärän asetus): ks. kohta 6.3 Calendar. j. Set time format (ajan näyttötapa 12 tai 24 tuntia) k. Format built-in memory (kiinteän muistin formatointi) l. Reset setting (tehdasasetusten palauttaminen) m. Exit (lopetus ja normaalinäyttöön paluu)
- Page 41 6.5 Kuvien kopioiminen, kiertäminen tai suurentaminen 1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19). 2. Valitse haluamasi kuva nuolipainikkeilla (15) (17) (19) (21). 3. Paina [OK] (18), kun haluat nähdä koko kuvan. 4. Avaa asetusvalikko painamalla [SETUP] (13). 5. Valitse toiminto: Rotate (kierrä) tai Zoom (suurenna kuvaa). 6. Valitse haluamasi asetukset painamalla useita kertoja [OK]-painiketta (18). 7. Valitse Save Picture ja tallenna muutokset painamalla [OK] (18). 8. Palaa normaaliin kuvien katseluun painamalla [EXIT] (22). 6.6 Kuvien poistaminen 1. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (17) ja (19). 2. Valitse poistettava kuva nuolipainikkeilla (15) (17) (19) (21). 3. Avaa asetusvalikko painamalla [SETUP] (13). 4. Valitse toiminto: Delete File (poista merkitty tiedosto) tai Exit (keskeytä). 5. Vahvista valinta painamalla [OK] (18).
- Page 42 7. Huolto ja ylläpito Pyyhi pehmeällä, kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. 8. Vianhakutaulukko Vika Toimenpiteet Laite ei käynnisty. / Varmista, että muuntaja on liitetty oikein. Laitteessa ei näy kuvaa. Kaukosäädin ei toimi. • Tarkista paristo. • Suuntaa kaukosäädin valokuvakehystä kohti siten, ettei kaukosäätimen ja kehyksen välissä ole esteitä. Muistikortilta lukeminen Varmista, että laite tukee muistikortin tiedostoja. ei onnistu. Ks. Tekniset tiedot. Kuvat latautuvat Erottelukyvyltään korkeiden kuvien latautuminen kestää eri tahtiin. kauemmin. Matalaerottelukykyisten kuvien näyttäminen on nopeampaa. Suositeltu erottelukyky on 800x600 kuvapistettä. 9. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta. 10. Tekniset tiedot Näyttö 8″:n väri-TFT LCD (4x3) 800 (H) x 600 (V) Erottelukyky Tarkastelukulma 60º (vasen/oikea/vertikaalinen), 40º (horisontaalinen) Kontrasti 500:1 Kirkkaus 250 cd/m² 20 ms Reaktioaika Käyttöjännite 5 V DC, 1 A muuntajan kautta (100–240 V AC, 50/60 Hz)
