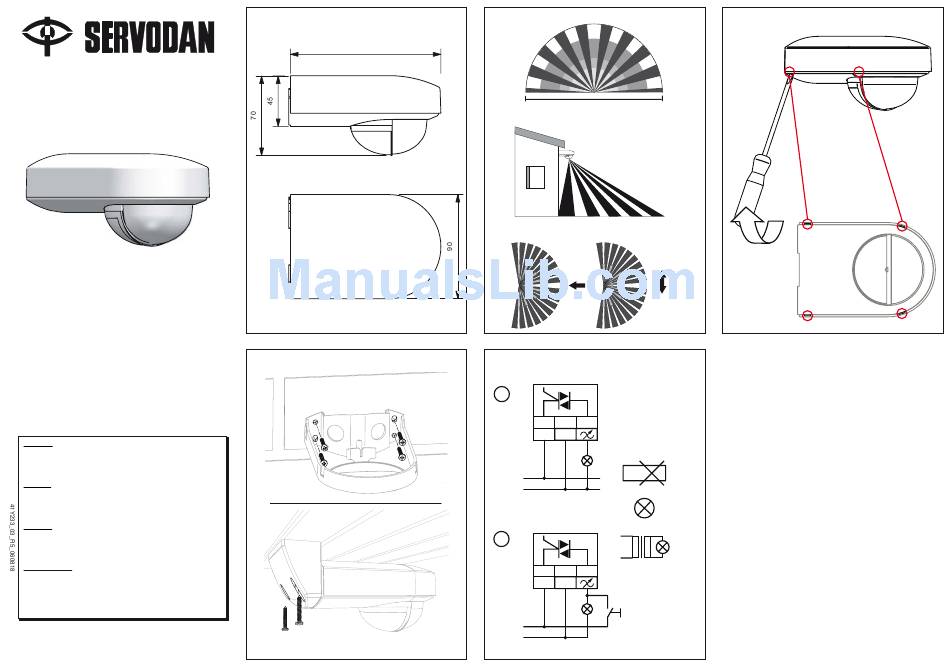

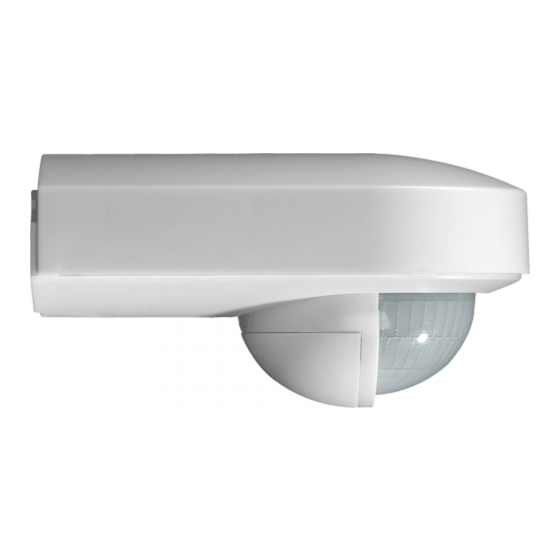

Servolux PIR Dim Outdoor
41-233
Advarsel: Indbygning og montering af elektriske apparater må
kun foretages af aut. elinstallatør.
Ved fejl eller driftforstyrelser kontakt den aut. elinstallatør.
! Ret til ændringer forbeholdes !
Warning: Installation and assembly of electrical equipment
must be carried out by qualified electricians.
Contact a qualified electrician in the event of fault or breakdown.
! Reserving the right to make changes !
Achtung: Einbau und Montage elektrischer Geräte dürfen nur
durch Elektrofachkräfte erfolgen.
Wenden Sie sich bei Störungen bzw. Ausfall an eine Elektrofachkraft.
! Änderungen vorbehalten !
Avertissement : L'installation et le montage d'appareils
électriques doivent exclusivement être exécutés par un
électricien agréé.
En cas de défaut ou de perturbation du fonctionnement,
contacter un installateur électricien agréé.
! Sous réserve de modifications !
Servodan A/S • DK-6400 Sønderborg
Tel.: +45 7442 4726
•
Fax: +45 7442 4035
www.servodan.dk
•
E-mail: info@servodan.dk
130
Fig. 3
Fig. 1
180°
0
14 m
14 m
2,5 m
0
14 m
Less
More
sensitive
sensitive
Fig. 4
41-233
A
Brown Blue
Red
L
N
Elect.
L
N
41-233
B
Brown Blue
Red
L
N
L
N
Fig. 2
OK
OK
1(9)
