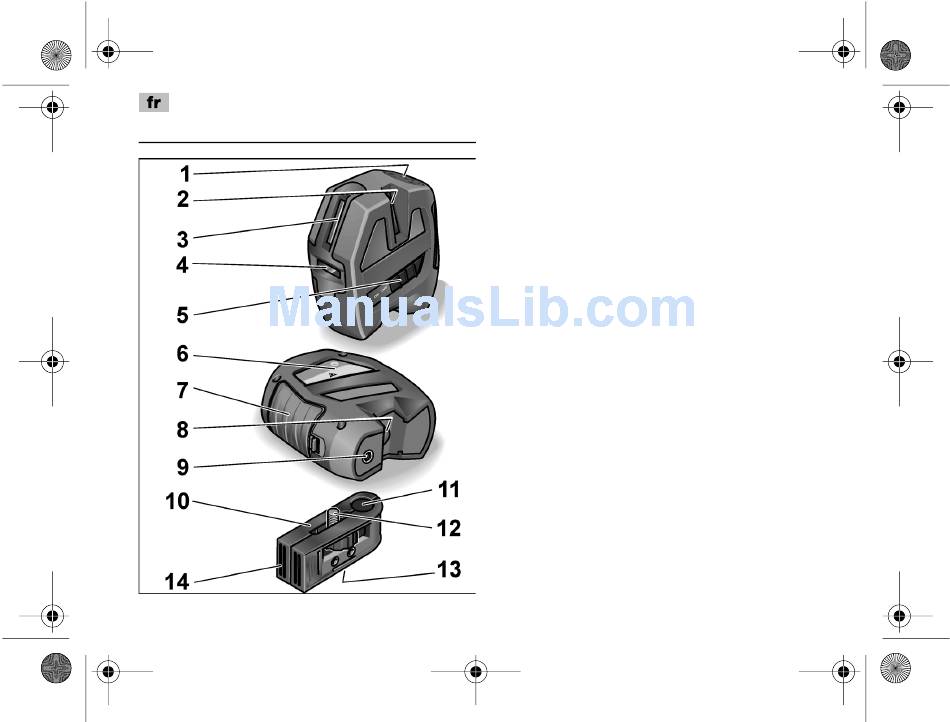

Vue d'ensemble

1 Bandeau de commande
2 Fenêtre de sortie du faisceau laser
(sur le côté, verticalement)
3 Fenêtre de sortie du faisceau laser
(à l'avant, verticalement)
4 Fenêtre de sortie du faisceau laser
(à l'avant, horizontalement)
5 Touche Marche / Arrêt
Pour allumer et éteindre l'appareil. Après
l'allumage, tous les faisceaux laser sont actifs
et le mode Indoor l'est aussi. A l'état éteint,
le dispositif d'autonivellement est bloqué.
6 Bouclier laser
7 Compartiment à batterie
8 Fenêtre de sortie du faisceau laser
(faisceau de sol)
9 Filetage ¼"
Pour fixation sur trépied ou sur fixation murale
et trépied
10 Fixation murale ou sur trépied
11 Orifice de passage pour faisceau de sol
Pour utiliser le faisceau de sol comme
fil à plomb.
12 Vis de fixation ¼"
Pour fixer l'appareil.
13 Filetages pour trépied (¼" et ⅝ ")
Pour fixation sur trépied.
14 Support mural magnétique
15 Sacoche de protection (non illustrée)
FLEX ALC 3/1–Basic
