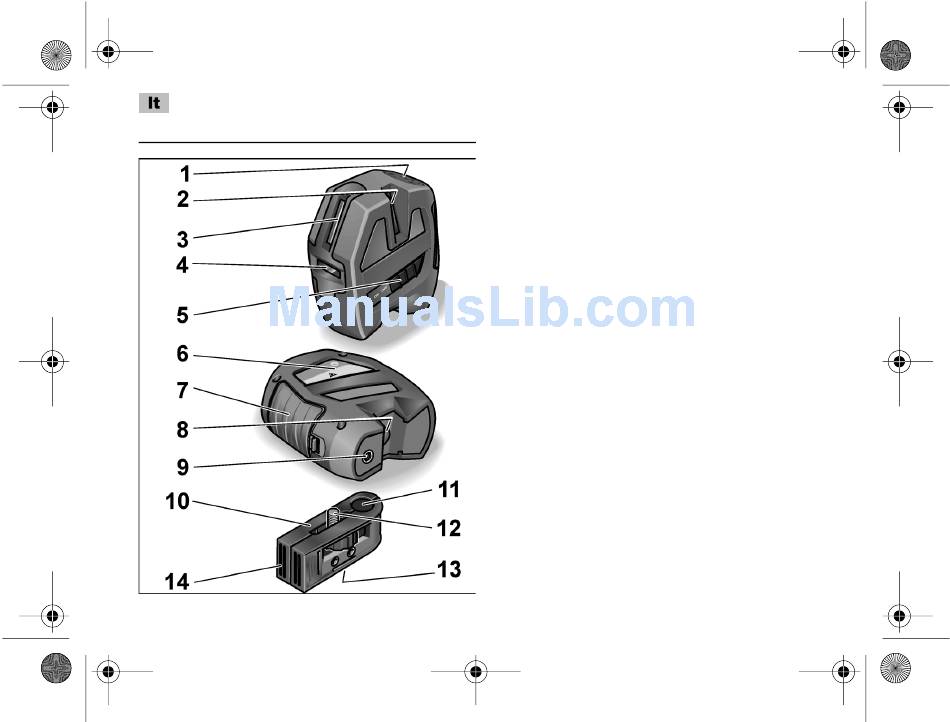

Bendras įrankio vaizdas
1 Valdymo pultas
2 Lazerio išspinduliavimo langelis
(šonas, vertikaliai)
3 Lazerio išspinduliavimo langelis
(priekis, vertikaliai)
4 Lazerio išspinduliavimo langelis
(priekis, horizontaliai)
5 Įjungimo ir išjungimo mygtukas
Įrankį įjungti ir išjungti. Įjungus aktyvūs visi
lazerio spinduliai ir aktyvus vidaus reži-
mas. Išjungtoje būsenoje saviniveliacijos
įrenginys užblokuojamas.
6 Lazerio plokštelė
7 Elementų skyrius
8 Lazerio išspinduliavimo langelis
(grindų spindulys)
9 ¼" sriegis
Pritvirtinimui ant stovo arba prie sieninio
ir stovo laikiklio.
10 Sieninis ir stovo laikiklis
11 Skylė grindų spinduliui
Grindų spindulio naudojimui vietoj
svambalo.
12 Tvirtinimo varžtas ¼"
Prietaisui pritvirtinti.
13 Stovo sriegis (¼" ir ⅝ ")
Tvirtinimui ant stovo.
14 Magnetinis sieninis laikiklis
15 Apsauginis dėklas (nepavaizduotas)
FLEX ALC 3/1–Basic
