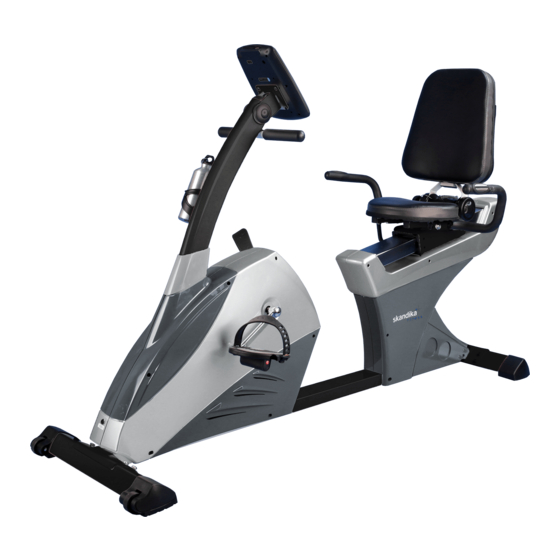

Skandika Fitness centaurus Assembly Instructions And User Manual

Ergometer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the centaurus and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Skandika Fitness centaurus

Summary of Contents for Skandika Fitness centaurus

  • Page 2: Sicherheitshinweise

    VORWORT Sicherheitshinweise • Um die Sicherheit des Benutzers zu gewährleisten, sollten sämtliche Teile des Gerätes regelmäßig auf Schäden bzw. Verschleiß geprüft werden. • Falls das Gerät an Dritten weitergegeben wird bzw. andere Personen das Gerät benutzen, sollten sie mit dem Inhalt dieser Anleitung vertraut sein. •...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS Inhaltsverzeichnis Sicherheitshinweise ..........................2 Aufbauanleitung............................ 4 Computer | Bedienung ........................11 Teileliste .............................. 14 Explosionszeichnung .......................... 16 Garantiebedingungen / Service ......................17 Besuchen Sie auch unsere Webseite Scannen Sie den QR-Code für weitere Informationen mit Ihrem Smartphone www.skandika.com...

  • Page 4: Aufbauanleitung

    AUFBAUANLEITUNG Schritt 1 1. Den vorderen (3) und hinteren Fuß (2) mit Hilfe der Inbusschraube (9), des Federrings (7) und der Unterlegscheibe (13) an den Grundrahmen (1) befestigen. 2. Die Standfestigkeit verstellen indem Sie das Rädchen in der Abdeckkappe des hinteren Standfu- ßes drehen.
  • Page 5 AUFBAUANLEITUNG Schritt 2 1. Obere Schutzverkleidung (64) auf das Stützrohr (5) schieben. 2. Verbinden mit 2 Satz Kabel: mit dem oberen und unteren Computerkabel (52A & 52B), und mit dem oberen und mittleren Pulskabel (46 & 50). 3. Obere Schutzverkleidung (64) nach oben schieben und das Stützrohr (5) mit Hilfe der Inbusschrau- be (14), der Unterlegscheibe (13) und der gebogenen Unterlegscheibe (11) mit dem Grundrah- men (1) verbinden.
  • Page 6 AUFBAUANLEITUNG Schritt 3 1. Das obere Pulskabel (46) und das obere Computerkabel (52A) mit dem Computer (60) verbinden. 2. Den Computer mit der Schraube (66) befestigen. 3. Das linke und rechte Pedal (16L & 16R) mit den linken und rechten Pedalarmen (15L & 15R) zu- sammenbauen.
  • Page 7 AUFBAUANLEITUNG Schritt 4 1. Der linke und rechte Griff (48L & 48R) mit Hilfe der Inbusschraube (17), der gebogenen Unterleg- scheibe (11), der Unterlegscheibe (13) und der Nylonmutter (10) mit dem Hauptrahmen (1) verbin- den. 2. Das Pulskabel (54) mit dem unteren Pulskabel (47) verbinden.
  • Page 8 AUFBAUANLEITUNG Schritt 5 1. Den Sitz (42) mit Hilfe der Inbusschraube (9) und der Unterlegscheibe (13) mit dem Stützrohr ver- binden. 2. Die Rückenlehne mit Hilfe der Inbusschraube (9) und der Unterlegscheibe (13) mit der Rückenleh- nestütze verbinden.
  • Page 9 AUFBAUANLEITUNG Schritt 6 1. Die Zierblende für die Rückenlehne (99) mit Hilfe der Kreuzschraube (100) mit der Rückenlehne (38) verbinden. 2. Die runde Endkappe (84) befestigen. 3. Flaschenhalterung (107) mit Hilfe der Schraube (109) befestigen und die Trinkflasche (108) in die Halterung stellen.
  • Page 10 AUFBAUANLEITUNG Schritt 7 1. Den Sitz nach vorne bzw. nach hinten verstellen. 2. Die Rückenlehne mit dem Knauf (75) verstellen.

  • Page 11: Computer | Bedienung

    COMPUTER | BEDIENUNG KONTROLLMODUS MANUAL / PROGRAM WATT/PERSONAL/HRC BENUTZERDATEN RESET - Reset Originaleinstellung bzw. 2 Sek. gedrückt halten für Auf - Widerstand wählen/ Reset aller Einstellungen erhöhen START / STOP Training / Ab - Widerstand vermindern Übung PULS / HRC ZEIT: 00:00 (MIN:SEK) DISTANZANZEIGE ERHOLUNG...
  • Page 12 COMPUTER | BEDIENUNG AGENDA/GESCHLECHT: FRAU / MANN Symbol wählen • ALTER: 10-25-99 • • GRÖSSE: 100-160-200 (CM) / 40-60-80 (INCH) GEWICHT: 20-50-150 (KG) / 40-100-350 (LB) • BESCHREIBUNG DER FUNKTIONEN MANUELL Den Trainingswiderstand mit dem Punktraster einstellen und dann, wenn nötig, die Trainingspara- meter ZEIT/DISTANZ/KALORIEN/PULS ebenfalls einstellen.
  • Page 13 COMPUTER | BEDIENUNG BENUTZERPROGRAMM Gestalten Sie Ihr eigenes Programmprofil U1-U4, indem Sie den Trainingswiderstand für jeden Ab- schnitt individuell einstellen. Das Programmprofil wird automatisch gespeichert. Mit U0 können Sie ähnlich verfahren, das Profil kann jedoch nicht gespeichert werden. 1. Wählen Sie den Trainingswiderstand von 1-16 Punktraster mit den UP/DOPWN Tasten. 2.

  • Page 14: Teileliste

    TEILELISTE Bezeichnung Spez. Stk. Bezeichnung Spez. Stk. Vorderer Grundrahmen JD-9101 Seilzug D1.2*520 95.4*50.6*2.0Tx500L Hinterer Fuß Verstellbares Rohr D12*122*162 Vorderer Fuß 95.4*50.6*2.0T*450 Sitz 348*270*52 Fußkappe hinten links 103*68*83 Fußabdeckkappe (Transfer) 123*70*110 (Dreieck) Fußkappe hinten rechts Fußabdeckkappe (verstell- 103*68*83 123*70*110 (Dreieck) bar) 25*25*13L Stützrohr JD-9101...
  • Page 15 TEILELISTE Bezeichnung Spez. Stk. Bezeichnung Spez. Stk. Unterlegscheibe D24*D13.5*2.5T Nylonmutter M8*1.25*8T M8*1.25*60L Distanzstück D29*D12.1*9T Schraube Puffer 40.5*28.5*6T C Ring S-17(1T) Stopperrohr 53*41*38 Unterlegscheibe D23*D17.2*1.5T Kleine Schutzabdeckung 95.4*69*49.3 Zierblende für Rückenlehne M6*1.0*25L Endkappe rund 6/8“x17 Kreuzschraube D10*245L*3T,HDR Überzug Stift D6*26.5*7.7 D59*M10*40L ST4.2x1.4x20L Verstellbares Rad Kreuzschraube...

  • Page 16: Explosionszeichnung

    EXPLOSIONSZEICHNUNG Bei mechanischen Schwierigkeiten jeglicher Art nutzen Sie bitte nachfolgende Explosionszeich- nung. Hier sind alle Teile mit einer spezifischen Nummer gekennzeichnet. Bitte nennen Sie uns diese Nummer,um das Teil gegebenenfalls im Laufe der Garantiezeit kostenlos zu ersetzen. Auch die Ver- sandkosten werden von Skandika getragen.

  • Page 17: Garantiebedingungen / Service

    GARANTIEBEDINGUNGEN / SERVICE Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Wir beheben kostenlos nach Maßgabe der folgenden Bedingungen (Nummern 2-5) Schäden oder Män- gel am Gerät, die nachweislich auf einen Fabrikationsfehler beruhen, wenn Sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Endabnehmer gemeldet werden.

  • Page 18: Safety Instructions

    WELCOME Safety Instructions • In order to ensure the safety of the user, all the parts of the equipment should be checked regularly for damages and wear and tear. • If the equipment has to be handed over to a third party or if another person has to use it, they should be acquainted with the contents of this instruction manual.
  • Page 19 CONTENTS Contents Safety Instructions ..........................18 Assembly ............................20 Operating instructions Computer ......................27 Parts List............................. 30 Exploded Assembly Drawing ......................32 Garantiebedingungen / Service ......................33 Visit our Webseite Scan the QR-Code for more information with your smartphone www.skandika.com...

  • Page 20: Assembly

    ASSEMBLY STEP 1 1. Fix the front (3) and rear foot (2) to the base frame with the help of the Phillips screw (9), lock washer (7) and the flat washer (13). 2. Adjust the stability by rotating the small wheels in the casing cap of the rear base.
  • Page 21 ASSEMBLY STEP 2 1. Push the upper protective covering (64) on the support tube (5). 2. Connect with 2 sets of cable: with upper and lower computer cable (52A & 52B), and with the upper and middle pulse cable (46 & 50). 3.
  • Page 22 ASSEMBLY STEP 3 1. Connect the upper pulse cable (46) and the upper computer cable (52A) with the computer (60). 2. Mount the computer with the screw (66). 3. Assemble the left and right pedal (16L &16R) with the left and right pedal arms (15L & 15R).
  • Page 23 ASSEMBLY STEP 4 1. Connect the left and right grip (48L & 48R) to the main frame (1) with the help of the Phillips screw (17), the curved flat washer (11), the flat washer (13) and the nylon nut (10). 2.
  • Page 24 ASSEMBLY STEP 5 1. Connect the seat (42) with the support tube with the help of the Phillips screw (9) and the flat washer (13). 2. Connect the backrest to the backrest support with the help of the Phillips screw (9) and the flat washer (13).
  • Page 25 ASSEMBLY STEP 6 1. Connect the decorative cover for the backrest (99) to the backrest (38) with the help of the Phillips screw (100). 2. Fix the round end cap (84). 3. Fix the bottle holder (107) with the help of the screw (109) and place the water bottle (108) in the holder. 4.
  • Page 26 ASSEMBLY STEP 7 1. Adjust the seat forwards or backwards. 2. Adjust the backrest with the knob (75).

  • Page 27: Operating Instructions Computer

    COMPUTER | OPERATING INSTRUCTIONS CONTROL MODE MANUAL / PROGRAM WATT/PERSONAL / HRC USER DATA RESET – Reset original setting or hold it for 2 seconds for resetting UP – select / increase the all the settings resistance START /STOP Workout / DOWN –...
  • Page 28 COMPUTER | OPERATING INSTRUCTIONS AGENDA / GENDER: Select FEMALE / MALE symbol • • AGE: 10-25-99 • HEIGHT: 100-160-200 (CM) / 40-60-80 (INCH) WEIGHT: 20-50-150 (KG) / 40-100-350 (LB) • DESCRIPTION OF THE FUNCTIONS MANUAL Set the resistance training with a dot pattern manually and then, if necessary, also set the training parameters Time/ Distance/ Calories/ Pulse.
  • Page 29 COMPUTER | OPERATING INSTRUCTIONS USER PROGRAM Design your own program profile U1-U4 by adjusting the training resistance for every section individually. The program profile shall be automatically saved. You can proceed in a similar way with U0; however, the profile cannot be saved. 1.

  • Page 30: Parts List

    PARTS LIST Name Spec. Q‘ty Name Spec. Q‘ty Linkage Front base frame JD-9101 D1.2*520 95.4*50.6*2.0Tx500L Rear foot Adjustable pipe D12*122*162 Front foot 95.4*50.6*2.0T*450 Seat 348*270*52 Foot cap rear left 103*68*83 Foot cover cap (Transfer) 123*70*110 (triangular) Foot cap rear right 103*68*83 Foot cover cap (adjustable) 123*70*110...

  • Page 31: Environmental Protection

    PARTS LIST Name Spec. Q‘ty Name Spec. Q‘ty Flat washer D24*D13.5*2.5T Nylon nut M8*1.25*8T M8*1.25*60L Spacer D29*D12.1*9T Screw Buffer 40.5*28.5*6T C Ring S-17(1T) Stopper tube 53*41*38 Flat washer D23*D17.2*1.5T Small protective covering 95.4*69*49.3 Decorative cover for the backrest M6*1.0*25L Round end cap 6/8“x17 Phillips screw D10*245L*3T,HDR...

  • Page 32: Exploded Assembly Drawing

    EXPLODED DRAWING In case of mechanical problems use this explosion drawing. All parts are marked with a specific part number in it. Tell us this number in order to replace the respective part (within warrany time this service may be free of charge). If necessary, you may additionally use the free user manual in pdf-format, available on www.skandika.com.

  • Page 33: Garantiebedingungen / Service

    WARRANTY TERMS / SERVICE For our devices we provide a warranty as defined below. 1. In accordance with the following conditions (numbers 2-5) we repair defect or damage to the device free of charge, if the cause is a manufacturing defect. Therefore, these defects / damages need to be reported to us without delay after appearance and within the warranty period of 24 months after delivery to the end user.
  • Page 34 NOTIZEN | NOTES ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________...
  • Page 35 NOTIZEN | NOTES ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________...
  • Page 36 20150224...
