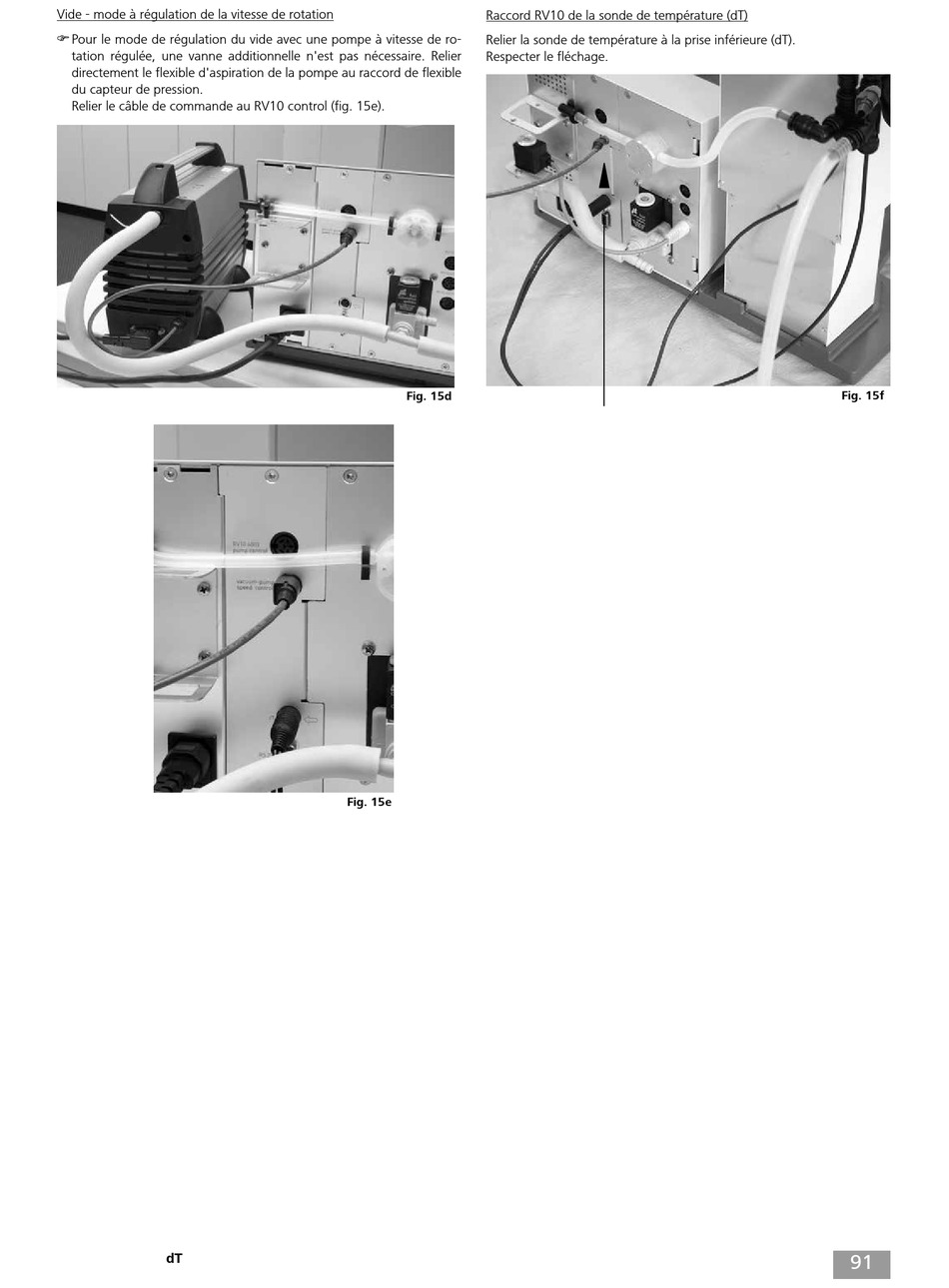

IKA RV 10 control Operating Instructions Manual page 91

Vide - mode à régulation de la vitesse de rotation
 Pour le mode de régulation du vide avec une pompe à vitesse de ro-
tation régulée, une vanne additionnelle n'est pas nécessaire. Relier
directement le flexible d'aspiration de la pompe au raccord de flexible
du capteur de pression.
Relier le câble de commande au RV10 control (fig. 15e).
dT
Raccord RV10 de la sonde de température (dT)
Relier la sonde de température à la prise inférieure (dT).
Respecter le fléchage.
Fig. 15d
Fig. 15e
Fig. 15f
91
