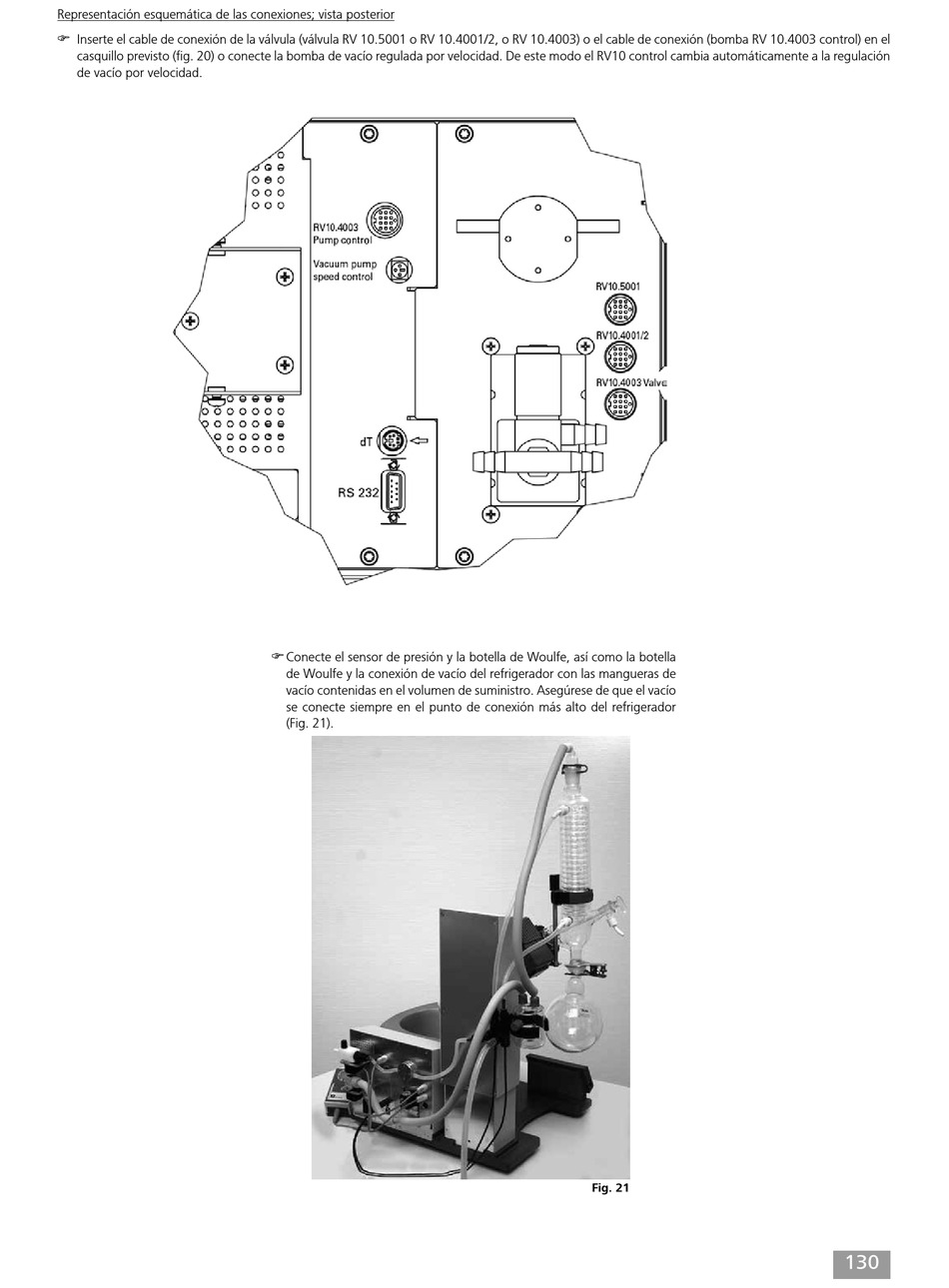

Representación esquemática de las conexiones; vista posterior
 Inserte el cable de conexión de la válvula (válvula RV 10.5001 o RV 10.4001/2, o RV 10.4003) o el cable de conexión (bomba RV 10.4003 control) en el
casquillo previsto (fig. 20) o conecte la bomba de vacío regulada por velocidad. De este modo el RV10 control cambia automáticamente a la regulación
de vacío por velocidad.
 Conecte el sensor de presión y la botella de Woulfe, así como la botella
de Woulfe y la conexión de vacío del refrigerador con las mangueras de
vacío contenidas en el volumen de suministro. Asegúrese de que el vacío
se conecte siempre en el punto de conexión más alto del refrigerador
(Fig. 21).
Fig. 20
Fig. 21
