26

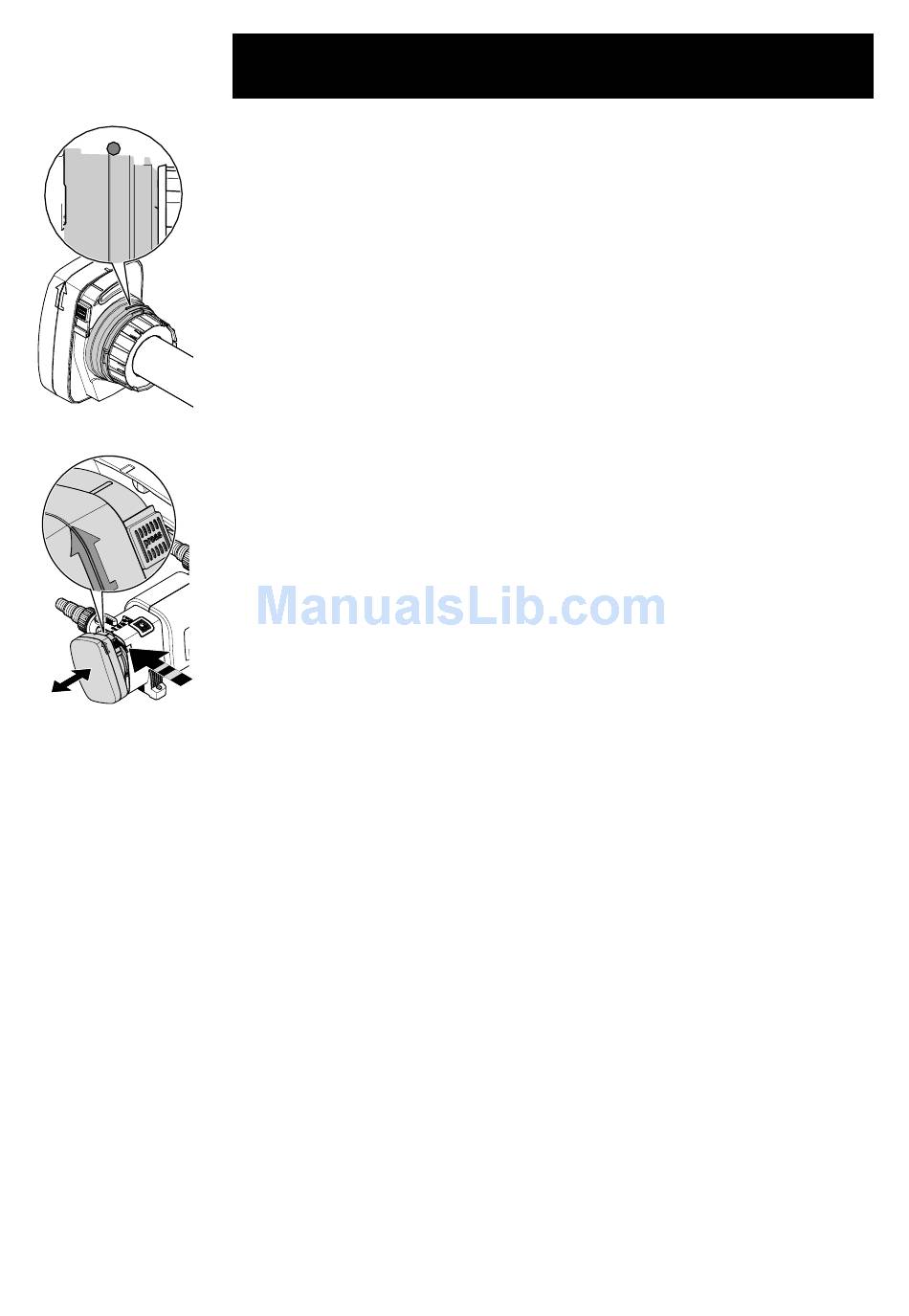

14. Le repère intérieur de la tête de l'appareil doit être en face du repère du
boîtier (voir fig. ci-contre). Glissez la tête de l'appareil délicatement dans
le boîtier jusqu'à la butée. Conseil : Si vous ne parvenez pas à insérer
entièrement la tête de l'appareil, vérifiez si la vis de serrage est vissée
jusqu'en butée.
15. Tournez la tête de l'appareil dans le sens inverse de la flèche jusqu'à la
butée en exerçant une légère pression (les repères de la tête de l'appareil
et du boîtier concordent). Le levier de sécurité doit s'enclencher.
16. En premier, remettez la pompe en service, puis branchez la fiche secteur
du Bitron (voir chapitre «Mise en service»).
9.2 Remplacer le rotor de nettoyage
Le pied du rotor de nettoyage comporte plusieurs nervures de contrôle d'usure
(voir fig. 2).
Si la surface du rotor est usée jusqu'aux nervures, le rotor de nettoyage doit
être remplacé.
1. Retirez la prise de secteur du Bitron.
2. Arrêtez la pompe et protégez-la contre toute remise en marche involontaire.
3. Appuyez sur le levier de sécurité, tournez la tête du Bitron dans le sens
de la flèche jusqu'à la butée et retirez-la délicatement avec le rotor de
nettoyage.
4. Retirez le rotor de nettoyage du quartz et remplacez-le.
5. Contrôlez si le joint torique de la tête de l'appareil n'est pas endommagé et
qu'il est installé correctement. Le joint torique doit se trouver avant le
palier sur la tête de l'appareil (voir fig. ci-contre).
6. Glissez la tête de l'appareil délicatement dans le boîtier. Lors de cette
opération, le rotor de nettoyage et le quartz sont insérés dans le logement
arrière à l'intérieur du boîtier.
7. Le repère intérieur de la tête de l'appareil doit être en face du repère du
boîtier (voir fig. ci-contre). Glissez la tête de l'appareil délicatement dans
le boîtier jusqu'à la butée. Conseil : Si vous ne parvenez pas à insérer
entièrement la tête de l'appareil, vérifiez si la vis de serrage est vissée
jusqu'en butée.
8. Tournez la tête de l'appareil dans le sens inverse de la flèche jusqu'à la
butée en exerçant une légère pression (les repères de la tête de l'appareil
et du boîtier concordent). Le levier de sécurité doit s'enclencher.
9. En premier, remettez la pompe en service, puis branchez la fiche secteur
du Bitron (voir chapitre «Mise en service»).
Français
