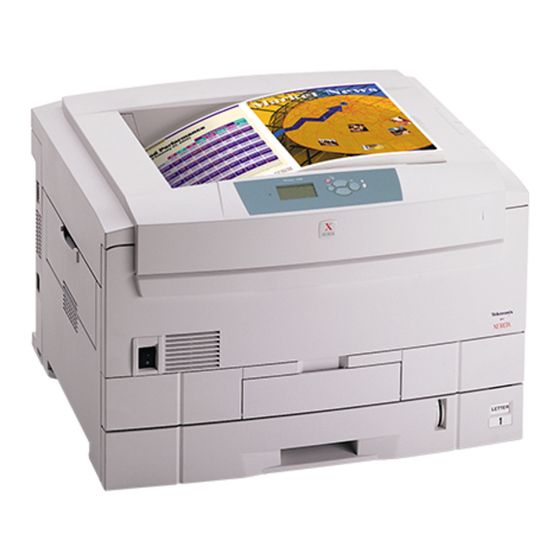

Tektronix PHASER 7300 Help Manual

Hide thumbs
Table of Contents
  • Table of Contents
  • Resurser
  • Kalibrering
  • Balance Colors
  • Diagnostisera Utskriftskvalitet
    • Problem Solution
    • Diagnosing Print Quality
    • Repeating Defects
    • Incomplete Fusing
    • Color Misregistration
  • Pappersstopp
    • Förhindra Pappersstopp
    • Vad Orsakar Pappersstopp
    • Stopp VID Lucka a
    • Stopp I Duplexenheten
    • Stopp I Flerfunktionsfacket
    • Stopp I den Övre Luckan
    • Stopp I Facket
  • Regelbundet Skrivarunderhåll
    • Rengöring Av Skrivaren
  • Rengöringssats
  • Ersättning Av Värmeenheten
  • Ersättning Av Bildenhet
  • Ersättning Av Tonerkassett
  • Ersättning Av Överföringsenhet
  • Instruktioner För Ompaketering
  • Index

Advertisement

Available languages

Available languages

Quick Links

Download this manual
7300
P h a s e r
®
F ä r g s k r i v a r e
Felsöknings-
guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PHASER 7300 and is the answer not in the manual?

Questions and answers

Related Manuals for Tektronix PHASER 7300

Summary of Contents for Tektronix PHASER 7300

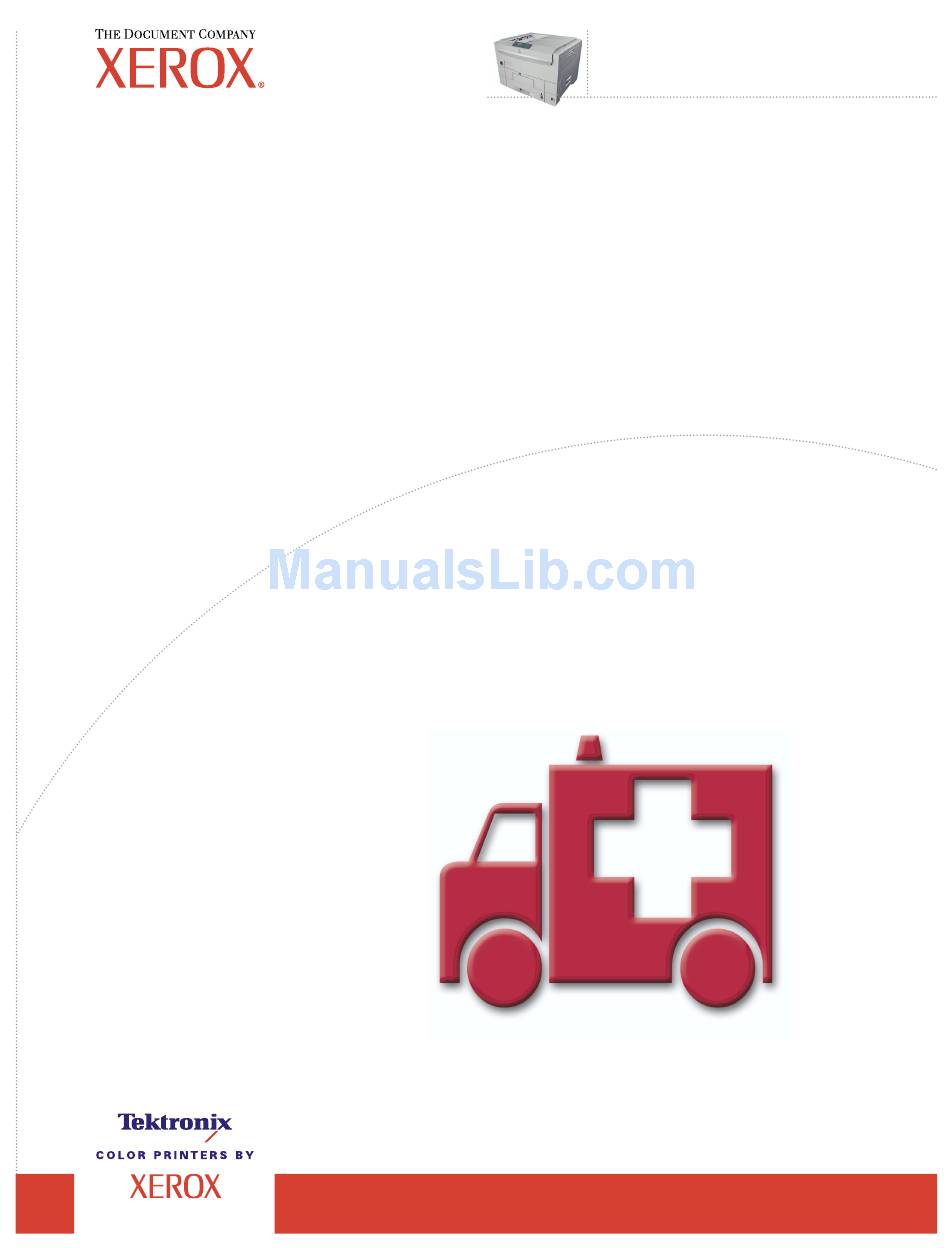

  • Page 1 7300 P h a s e r ® F ä r g s k r i v a r e Felsöknings- guide...
  • Page 2 Andra märken är varumärken eller registrerade varumärken som tillhör de företag till vilka de är knutna. ® PANTONE -färger som genereras av färgskrivaren Phaser 7300 är processimuleringar av tre och/eller fyra färger och stämmer eventuellt inte överens med de färgstandarder som har fastställts av PANTONE. Använd aktuella PANTONE-färgreferenser för korrekta färger.

  • Page 3: Table Of Contents

    Innehåll Resurser........... . . 1 Kalibrering .

  • Page 4: Resurser

    Phaser® 7300 färgskrivare Resurser En stor mängd information lagras i din skrivare som utskrivbara sidor. Följande sidor är exempel på utskrivbara sidor för det här ämnet. 7300-58 Alla utskrivbara sidor har det här formatet, med färgfält både överst och underst på sidan. Skriv ut de här sidorna via skrivarens frontpanel.

  • Page 5: Help Guide

    ® PHASER 7300 COLOR PRINTER Help Guide Resources CentreWare ® Internet Services (IS) Printer management tool that helps System Administrators: • Configure and manage multi-vendor printers. • Provide remote diagnostics and troubleshooting for printer problems. • Monitor printer and consumable status. •...

  • Page 6: Troubleshooting

    Button You can press the Information button at any time to get additional information about the message displayed on the front panel. Printable pages To print a Menu Map, navigate the front panel and its menu items: 1. Select Menus and press OK.

  • Page 7: Replacing Consumables

    PhaserSMART After you launch PhaserSMART, select the Troubleshooting Guide to help identify your printer's problem. Starting with Print/Image Quality Issues, PhaserSMART will walk you through a decision tree to resolve print-quality problems. Interactive Documentation CD-ROM For print-quality problems, see the Troubleshooting section. Networking problems Printable pages To obtain information on printer options, configurations and settings:...

  • Page 8: Kalibrering

    Phaser® 7300 färgskrivare Kalibrering En stor mängd information lagras i din skrivare som utskrivbara sidor. Följande sidor är exempel på utskrivbara sidor för det här ämnet. 7300-58 Alla utskrivbara sidor har det här formatet, med färgfält både överst och underst på sidan. Skriv ut de här sidorna via skrivarens frontpanel.

  • Page 9: Balance Colors

    The Balance Colors procedure sets the balance between the primary colors (cyan, magenta and yellow) to simulate black. Each of the color balance pages (like the page illustrated on the right) contains a Phaser 7300 Color Printer large cluster of circles, numbered from 0 to 54, that vary in hue.
  • Page 10 PHASER ® 7300 COLOR PRINTER Light Color Balance Step 1. Hold this print at arm's length and find the numbered circle (0 to 54) that appears to blend with some portion of the surrounding gray. Select Set Circle Number from the printer's front panel. Use the Up Arrow and Down Arrow keys to select that circle's number and press OK.
  • Page 11 ® PHASER 7300 COLOR PRINTER Dark Color Balance Step 1. Hold this print at arm's length and find the numbered circle (0 to 54) that appears to blend with some portion of the surrounding gray. Select Set Circle Number from the printer's front panel. Use the Up Arrow and Down Arrow keys to select that circle's number and press OK.
  • Page 12 Use the front panel menu items Adjust Side 2 "A" Margin Adjust Side 2 "B" Margin to move the Side 2 solid lines until they align with the Side 1 rectangle. Reprint to verify your adjustment. Phaser 7300 Phaser 7300 Page 1 of 1...
  • Page 13 Use the front panel menu items Adjust Side 2 "A" Margin Adjust Side 2 "B" Margin to move the Side 2 solid lines until they align with the Side 1 rectangle. Reprint to verify your adjustment. Phaser 7300 Phaser 7300 Page 1 of 1...

  • Page 14: Diagnostisera Utskriftskvalitet

    Phaser® 7300 färgskrivare Diagnostisera utskriftskvalitet En stor mängd information lagras i din skrivare som utskrivbara sidor. Följande sidor är exempel på utskrivbara sidor för det här ämnet. 7300-58 Alla utskrivbara sidor har det här formatet, med färgfält både överst och underst på sidan. Skriv ut de här sidorna via skrivarens frontpanel.

  • Page 15: Diagnosing Print Quality

    PHASER ® 7300 COLOR PRINTER Diagnosing Print Quality Review the five test pages printed with this page: The pages consist of cyan, yellow, magenta, and black; and another page with all four colors. Use the information below to help solve your print-quality problems. Note: The examples shown are Long-Edge Feed (LEF).

  • Page 16: Repeating Defects

    Problem Solution From the printer's front panel Support Menu select Improve Dark Lines/Smudges or Streaks Print Quality?, then select Print Paper Tips Page and press All Colors Black and/or colored areas appear on the page Ensure the paper you are using is the correct type for the in all colors and/or in non-print areas.

  • Page 17: Incomplete Fusing

    Problem Solution Incomplete Fusing Open the top cover and make sure the orange fuser restraint pin is removed and the green lever on the back Toner appears to be pulled off print, or is easy side of the Fuser is in the locked positon. to rub off.

  • Page 18: Pappersstopp

    Phaser® 7300 färgskrivare Pappersstopp Förutom information om hur du förhindrar stopp och vad som orsakar pappersstopp, innehåller det här avsnittet instruktioner om hur du rensar följande pappersstopp. Stopp vid lucka A — se sida 5. Stopp i duplexenheten — se sida 6. Stopp i flerfunktionsfacket —...

  • Page 19: Vad Orsakar Pappersstopp

    Pappersstopp Vad orsakar pappersstopp? Pappersstopp uppstår oftast i följande situationer: En felaktig papperstyp valdes i skrivardrivrutinen. Papperet uppfyller inte specifikationerna Den pappersstorlek som laddats kan inte användas i pappersfacket. Papperet är fuktigt, böjt eller vikt. Papperet har inte lagts i på rätt sätt. Sidostyrskenorna och de bakre styrskenorna är inte korrekt inställda för papperet.

  • Page 20: Stopp I Duplexenheten

    Pappersstopp Ta bort papper eller OH-film som fastnat. 7300-57 Stäng den högra luckan. Stopp i duplexenheten Utför de här stegen för att rensa stoppet. Instruktioner om hur du rensar stopp finns inuti skrivaren. Öppna duplexenheten: Fäll ned skrivarens mittersta frontlucka för att komma åt det gröna handtaget till duplexenheten.

  • Page 21: Stopp I Flerfunktionsfacket

    Pappersstopp Lyft på duplexenhetens lock. 7300-56 Ta bort papperet som sitter fast. Ersätt duplexenhetens lock. Använd båda händerna för att trycka tillbaka duplexenheten (och Fack 1) in i skrivaren. Stopp i flerfunktionsfacket Ta bort papperet som fastnat från flerfunktionsfacket på skrivarens högra sida. 7300-03 Om det behövs, lägg i papper i flerfunktionsfacket.

  • Page 22: Stopp I Den Övre Luckan

    Pappersstopp Stopp i den övre luckan Utför de här stegen för att rensa stoppet. Instruktioner om hur du rensar stopp finns inuti skrivaren. Använd spärren på skrivarens högra sida för att öppna den övre luckan. Var försiktig Undvik att vidröra eller hantera lysdioderna. 7300-04 Lyft ut varje tonerkassett/bildenhet.
  • Page 23 Pappersstopp Placera varje tonerkassett/bildenhet på ett platt underlag. Täck över bildenheterna med mörkt papper eller påsen de kom i. Var försiktig Var försiktig så att du inte placerar dem på kanten av ett bord eller en ojämn yta. Ta inte på bildenhetens gröna film eftersom det kan skada filmen.
  • Page 24 Pappersstopp Om det är ett pappersstopp i området för värmeenheten tar du bort värmeenheten för att bättra komma åt papperet som sitter fast. Rotera utlösningsspakarna på värmeenheten och dra ut papperet. 7300-91 Sätt tillbaka värmeenheten. 7300-92 Varning! Rör inte skrivarens värmevalsar. De kan vara heta och orsaka skador. När du byter ut tonerkassetter/bildenheter var noga med att placera dem på...

  • Page 25: Stopp I Facket

    Pappersstopp Lyft försiktigt ner den övre luckan. 7300-11 Stopp i facket Utför de här stegen för att rensa stoppet. Instruktioner om hur du rensar stopp finns inuti skrivaren. På skrivarens högra sida öppnar du den lucka som anges på skrivarens frontpanel. 7300-01 Varning! Var försiktig när du rensar stopp.
  • Page 26 Pappersstopp Ta bort papper som sitter fast. 7300-57 Stäng luckan som du öppnade i steg 1. Dra ut det fack som anges på frontpanelen. 7300-13 Ta bort papper som sitter fast. Kontrollera att papperet är placerat korrekt i facket och att styrskenorna ligger an mot papperet. Tryck tillbaka facket in i skrivaren.

  • Page 27: Regelbundet Skrivarunderhåll

    Phaser® 7300 färgskrivare Regelbundet skrivarunderhåll Din skrivare behöver mer underhåll än bara periodisk rengöring av lysdioderna och ersättning av följande kundersättningsbara förbrukningsvaror (CRCs): Tonerkassetter (svart, cyan, magenta och gul) Bildenheter (svart, cyan, magenta och gul) Överföringsenhet Värmeenhet Rengör lysdioderna varje gång du byter tonerkassett. I Ersättningstonerkassettens förpackning finns instruktioner för rengöring.

  • Page 28: Rengöringssats

    Rengöringssats Rengöringssats 00:10 Phaser® 7300 färgskrivare...

  • Page 29: Ersättning Av Värmeenheten

    Ersättning av värmeenheten Ersättning av värmeenheten 00:10 Phaser® 7300 färgskrivare...
  • Page 30 Ersättning av värmeenheten Phaser® 7300 färgskrivare...

  • Page 31: Ersättning Av Bildenhet

    Ersättning av bildenhet Ersättning av bildenhet 00:10 Phaser® 7300 färgskrivare...
  • Page 32 Ersättning av bildenhet Remove Packing Material Retirez le matériel d'emballage Rimuovere il materiale d'imballaggio Verpackungsmaterial entfernen Retire el material de embalaje Remova o material de embalagem Verwijder verpakkingsmateriaal Ta bort förpackningsmaterial Phaser® 7300 färgskrivare...
  • Page 33 Ersättning av bildenhet " N " N " N Phaser® 7300 färgskrivare...

  • Page 34: Ersättning Av Tonerkassett

    Ersättning av tonerkassett Ersättning av tonerkassett 00:10 Phaser® 7300 färgskrivare...
  • Page 35 Ersättning av tonerkassett Phaser® 7300 färgskrivare...

  • Page 36: Ersättning Av Överföringsenhet

    Ersättning av överföringsenhet Ersättning av överföringsenhet 00:10 00:10 Phaser® 7300 färgskrivare...
  • Page 37 Ersättning av överföringsenhet Phaser® 7300 färgskrivare...

  • Page 38: Instruktioner För Ompaketering

    Phaser® 7300 färgskrivare Instruktioner för ompaketering 00:10 Copyright © 2002 Xerox Corporation. Med ensamrätt.
  • Page 39 Instruktioner för ompaketering 68 kg 149 lbs. Phaser® 7300 färgskrivare...

  • Page 40: Index

    Index bildenhet rengöringssats 14 ersättning 17 rensa pappersstopp 4 resurser 1 diagnostisera utskriftskvalitet 3 duplexenhet skrivarrengöring 14 stopp 6 stopp i den övre luckan 8 stopp i duplexenheten 6 stopp i facket 11 stopp i flerfunktionsfacket 7 fack stopp vid lucka A 5 stopp 11 felaktig inmatning i facket 11 Flerfunktionsfack...
