JK12W / JK15W / JK18W1 / JK18W2 / JK218W2 / JK218W4

User's manual / Manual usuario

JK26 / JK10 / JK12 / JK15

Jan 14

Pol.Ind.Norte-Perpinyà,25

08226 TERRASSA (Barcelona-SPAIN)

info@master-audio.com

www.master-audio.com

Need help?

Do you have a question about the JK26 and is the answer not in the manual?

Questions and answers

Summary of Contents for Master audio JK26

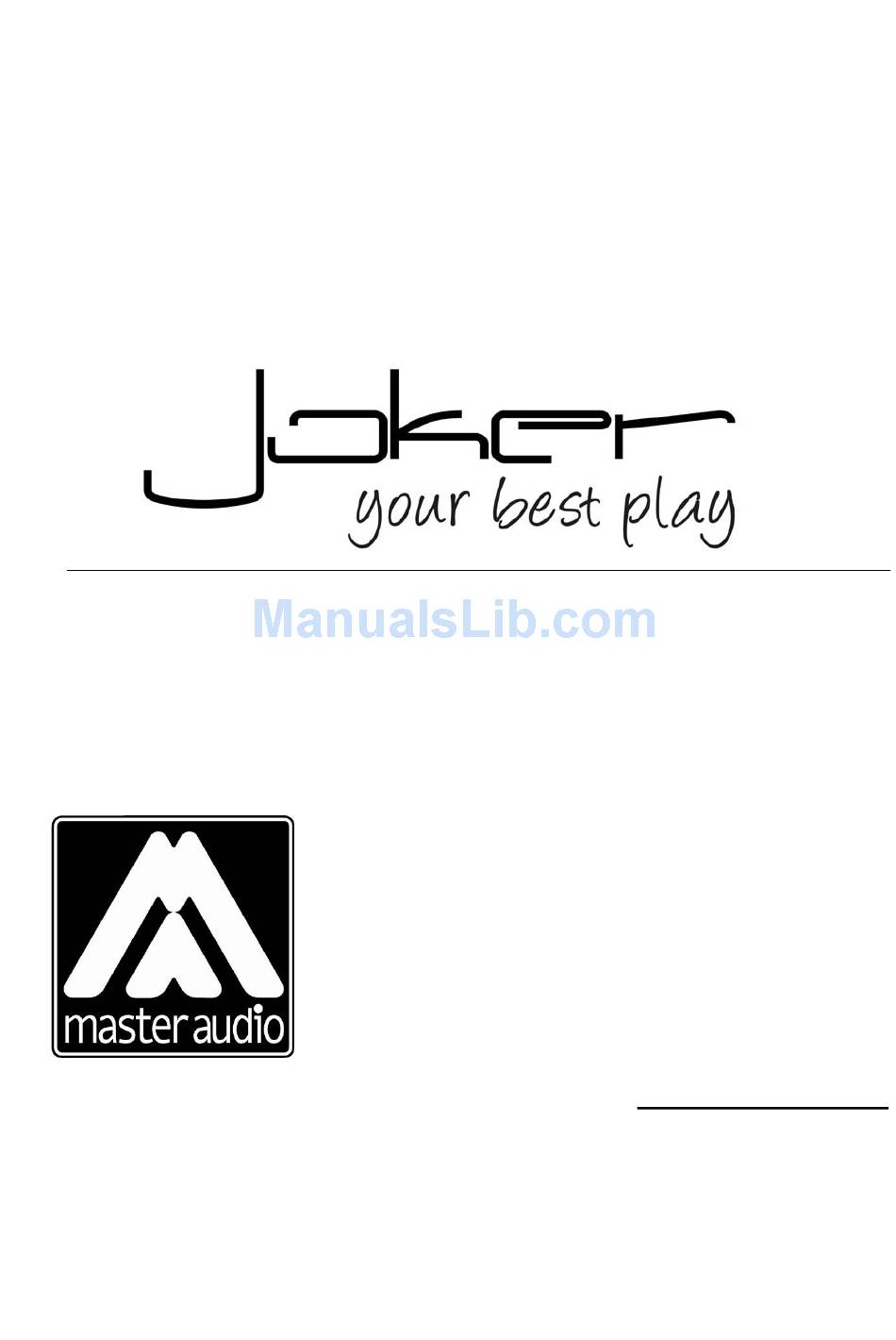

Page 1 JK26 / JK10 / JK12 / JK15 JK12W / JK15W / JK18W1 / JK18W2 / JK218W2 / JK218W4 Pol.Ind.Norte-Perpinyà,25 08226 TERRASSA (Barcelona-SPAIN) Copyright © 2014 info@master-audio.com All rights reserved www.master-audio.com Jan 14 User’s manual / Manual usuario...
Page 2 Master Audio ENGLISH 1. INTRODUCTION 1.1. General Master Audio would like to thank you for your confidence in our Joker Series. We suggest you to read the following instructions carefully in order to obtain the best performance. 1.2. Features and presentation...
Page 3 - Low frequency reinforcement unit - 12" woofer with 3” voice coil - 800W musical program - Sensitivity: 96 dB (1W/1m) - Passive-parallel or bi-amplified use with JK26 JK15W - Low frequency reinforcement unit - 15" woofer with 4” voice coil...
Page 4 Master Audio 2. CONNECTIONS 2.1. Connection description Fig.1. Joker (passive) connectors 1- SPEAKON: All models use two Speakon terminals and are duly prepared for a perfect connection in a parallel system. Terminal Pins +1/-1 must be always used, disregarding the +2/-2 which are not internally connected.
Page 5 Master Audio 2.2.2. Full Range Parallel configuration Connect the amplifier's output to the Speakon’s input of the first cabinet, always respecting the polarity positive +1, negative -1. Then, make a bridge from the first cabinet to the second one. This configuration allows us to connect up to four cabinets to the same amplifier.
Page 6 Master Audio 2.2.4. Bi-Amplified configuration with Subwoofer A wire with the maximum available section (4mm minimum) should link the low frequencies output channel of the amplifier to one of the subwoofers. Two subwoofers can be also connected by bridge one to another, as long as the polarity is strictly respected.
Page 7 3.2. Tripod use The JK26, JK10, JK12 and JK15 models are equipped with a tripod socket for use with a standard 35mm tripod. Do not use the tripod on non-flat floors and be careful not to raise the cabinet too high on the tripod, as it may become unstable.
Page 8 35mm distance rod. You can use it to place over the subwoofer the models that are equipped with the tripod socket (JK26, JK10, JK12 and JK15). Be careful not to use this system on non-flat surfaces as it may become unstable.
Page 9 Master Audio WARNING!!! For installations that suffer from acoustic problems and in which it is necessary to reinforce the response in the low frequencies, it is advisable to group all the subwoofers together in the same point. By this way, cancellations will be avoided and a higher acoustic pressure level will be obtained.
Page 10 Master Audio Fig.12. Vertical position 3.5.2. Horizontal-Positioned Cabinets (Flown and aiming to the audience) We need wide coverage (100º) for the closest listeners and narrow coverage for the distant audience. Fig.13. Horizontal position WARNING: The horns have the "Nearfield" mark printed on the 100º horizontal coverage side.
Page 11 WARNING!!! DO NOT SUSPEND THE CABINETS FROM THE HANDLES!!!! 3.7.1. JK26, JK10, JK12 and JK15 horizontal flying with “U” bracket The JK26 may be wall mounted by the SP26 “U” bracket accessory. The JK10 may be wall mounted by the SP10 “U” bracket accessory.
Page 12 Master Audio 3.7.2. JK26, JK10, JK12 and JK15 flying with ACR-M8 eyebolts These models provide several M8 flying points. Their correct use will permit the flying in horizontal or vertical position. Fig.16. JK26 rigging points Fig.17. JK10 rigging points Joker Series (Passive). Version 1.4...
Page 13 Master Audio Fig.18. JK12 rigging points Fig.19. JK15 rigging points Joker Series (Passive). Version 1.4 Jan14...
Page 14 1 or 4 or 7 or 8 (back tilt points) We offer as optional accessory the ACR M8 eyebolt. 3.7.3. JK26, JK10, JK12 and JK15 flying with SP35 wall stand These models may be wall mounted by the SP35 wall stand accessory.
Page 15 Master Audio Fig.21. “HR” flying bar for Joker cabinets 3.7.5. JK12W, JK15W, JK18W1, JK18W2, JK218W2, JK218W4 flying These models are not prepared for flying. 3.8. Joker grille To remove the front grille, first remove the screws on the left side.
Page 16 Master Audio 4. TECHNICAL FEATURES JK26 JK10 JK12 JK15 Impedance 8Ω/16Ω 8Ω Sensitivity (1W/1m) 95 dB 97 dB 98 dB 99 dB Frequency response 70Hz-20kHz 52Hz-18kHz 48Hz-19kHz 45Hz-19kHz (-10dB) Program power 400W 500W 700W 800W Directivity 90º x 90º 50º to 100º x 55º...
Page 17 Master Audio JK218W2 JK218W4 Impedance 4Ω Sensitivity (1W/1m) 101 dB 102 dB Frequency response 28Hz-110Hz 28Hz-110Hz (-10dB) Program power 2000W 4000W Directivity omnidirectional Components 2 x 18” 2 x 18” woofers woofers (4” v.c.) (4” v.c.) Cabinet Type Bass-reflex Height...
Page 18 Master Audio 5. APPENDIX POWER LOSSES (%) AND DAMPING FACTOR, RELATED TO WIRE LENGTH AND SECTION Wire length Section Resistance Power losses Damping losses(*) (Ohms) 8Ohms 4Ohms 2Ohms 8 Ohms 4 Ohms 0.75 0.042 0.53% 1.05% 2.10% 1.50 0.025 0.31% 0.63%...
Page 19 1. INTRODUCCIÓN 1.1. Generalidades Master Audio le agradece la confianza depositada en nuestros productos de la Serie Joker. Le sugerimos lea atentamente las indicaciones que a continuación exponemos, confiando en que le serán de gran utilidad para obtener sus mejores resultados.
Page 20 - Altavoz de 12" con bobina de 3” - 800W de programa musical - Sensibilidad de 96 dB (1W/1m) - Fácil utilización en pasivo-paralelo / bi-amplificado con JK26 JK15W - Refuerzo de bajas frecuencias - Altavoz de 15" con bobina de 4”...
Page 21 Master Audio 2. CONEXIONES 2.1. Descripción conexionado Fig.1. Conexiones para serie Joker pasiva 1-SPEAKON: Todos los modelos incorporan dos terminales Speakon NL4 y están preparados para su perfecta conexión en un sistema en paralelo. La señal de entrada/salida es mediante los pins +1/-1. Los pins +2/-2 no están conectados internamente.
Page 22 Master Audio 2.2.2. Configuración Full Range en Paralelo Conectar una primera caja desde la salida del amplificador a su entrada de Speakon, respetando siempre la polaridad positivo +1, negativo -1. A continuación, realizar un puente mediante manguera, desde esta primera caja a la segunda. Con esta configuración podrá...
Page 23 Master Audio 2.2.4. Configuración Bi-Amplificada con Subwoofer Del canal de salida de la etapa de potencia destinada a graves saldremos con una manguera de la mayor sección posible (4mm mínimo) hacia uno de los subwoofers. Si se dispone de pareja de subwoofers, realizaremos una conexión en puente entre ambos, respetando siempre la polaridad.
Page 24 Izquierdo y Derecho. 3.2. Uso con trípode Los modelos JK26, JK10, JK12 y JK15 incorporan en su parte inferior un vaso para trípode Standard de 35mm. No utilice el trípode en superficies con pendiente ni coloque la caja demasiado alta, pues el sistema puede ser totalmente inestable.
Page 25 35mm (diámetro de un trípode estándar). Así podemos colocar de forma elevada sistemas acústicos que vayan provistos del vaso inferior para trípode (JK26, JK10, JK12, JK15). Evite colocar sistemas montados de esta forma en superficies inclinadas o irregulares.
Page 26 Master Audio Si no se dispone de esta altura es conveniente utilizar el clásico trípode para cada caja y dejar las cajas de graves en el suelo. ¡ATENCIÓN!!! En recintos con problemas de acústica y en los que es necesario reforzar la respuesta en bajas frecuencias es recomendable agrupar todos los subwoofers en un mismo punto.
Page 27 Master Audio 3.5.1. Cajas colgadas verticalmente y enfocando al público. Nos interesa mantener una cobertura máxima (100º) en campo cercano y una cobertura más estrecha pero direccional (50º) en campo lejano. Fig.12. Posición vertical 3.5.2. Cajas colgadas horizontalmente y enfocando al público.
Page 28 Master Audio 3.6. Giro del logotipo “Master Audio” Los logotipos “Master Audio” de los modelos JK26, JK10, JK12 y JK15 pueden girarse para adaptarse a la posición de la caja (horizontal o vertical). 3.7. Volado Sólo personal especializado debe realizar el volado de sistemas acústicos.
Page 29 Master Audio 3.7.2. Volado horizontal o vertical de la JK26, JK10, JK12, JK15 mediante anillas ACR-M8 y cadena Estos modelos incorporan varios puntos de suspensión M8. Su correcta combinación permite el volado de las cajas tanto en posición horizontal como en vertical.
Page 30 Master Audio Fig.18. Puntos rigging JK12 Fig.19. Puntos rigging JK15 Joker Series (Passive). Version 1.4 Jan14...
Page 31 1 o 4 o 7 o 8 (puntos traseros para angular) Como accesorio opcional de volado se suministran anillas rigging de M8 (ACR M8). 3.7.3. Volado vertical de la JK26, JK10, JK12, JK15 mediante soporte de pared SP35 Estos modelos pueden colgarse verticalmente en pared mediante el accesorio SP35.
Page 32 Master Audio Fig.21. Barra de volado “HR” para cajas Joker 3.7.5. Volado JK12W / JK15W / JK18W1 / JK18W2 / JK218W2 / JK218W4 Estos modelos no han sido diseñados para ser volados. 3.8. Montaje y desmontaje de la reja frontal Para desmontar la reja frontal, quite primero los tornillos del lateral izquierdo.
Page 33 Master Audio 4. ESPECIFICACIONES TÉCNICAS JK26 JK10 JK12 JK15 Impedancia 8Ω/16Ω 8Ω Sensibilidad (1W/1m) 95 dB 97 dB 98 dB 99 dB Respuesta frecuencia 70Hz-20kHz 52Hz-18kHz 48Hz-19kHz 45Hz-19kHz (-10dB) Potencia programa 400W 500W 700W 800W Directividad 90º x 90º 50º to 100º x 55º...
Page 34 Master Audio JK218W2 JK218W4 Impedancia 4Ω Sensibilidad (1W/1m) 101 dB 102 dB Respuesta frecuencia 28Hz-110Hz 28Hz-110Hz (-10dB) Potencia programa 2000W 4000W Directividad omnidireccional Componentes 2 x 18” 2 x 18” woofers woofers (4” v.c.) (4” v.c.) Recinto Tipo Bass-reflex Altura...
Page 35 Master Audio 5. APÉNDICE. PÉRDIDA DE POTENCIA (EN %) Y FACTOR DE DAMPING, RELATIVA A LA LONGITUD DEL CABLE Y SU SECCIÓN Largo Sección Resistencia Pérdida de Potencia Pérdida cable (Ohms) 8Ohms 4Ohms 2Ohms Damping(*) 8Ohms 4 Ohms 0.75 0.042 0.53%...
