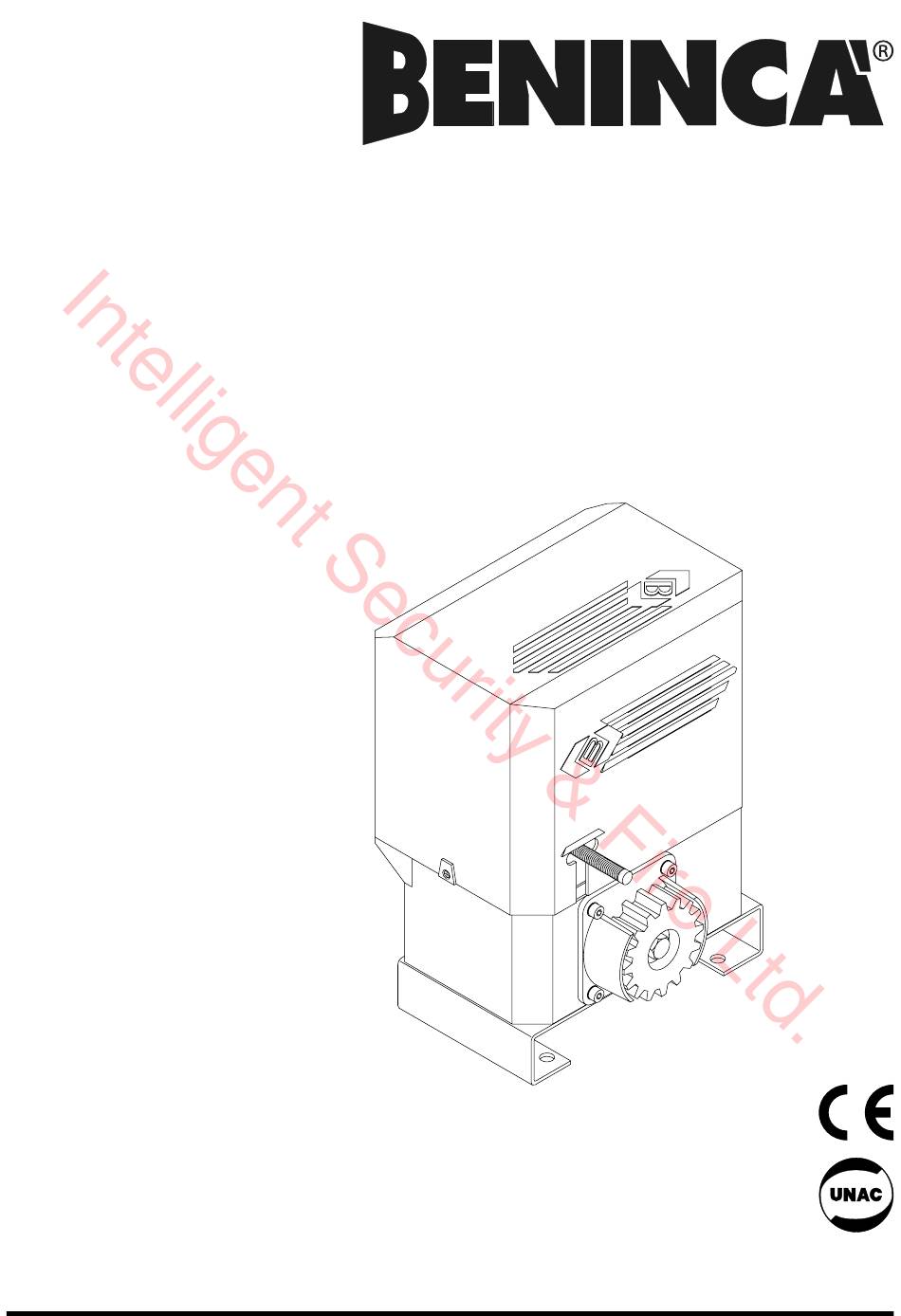

L8542205
Rev. 09/03/01
APRICANCELLO SCORREVOLE ELETTROMECCANICO

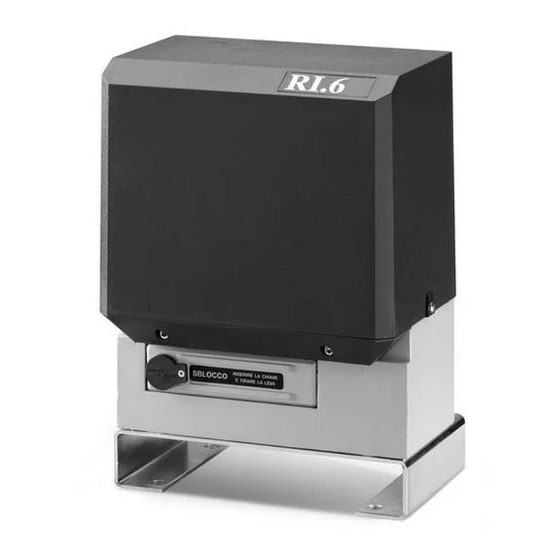

ELECTROMECHANICAL SLIDING GATE OPENER
ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER
AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES
ABRECANCELA ELECTROMECANICO PARA CORREDERAS
RI.6K
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d'instructions et catalogue des pieces de rechange
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
Libro de instrucciones y catálogo de recambios
SERRANDE ED AFFINI
Advertisement
Related Manuals for Beninca RI.6K
Summary of Contents for Beninca RI.6K
- Page 1 ELECTROMECHANICAL SLIDING GATE OPENER ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES ABRECANCELA ELECTROMECANICO PARA CORREDERAS RI.6K Libro istruzioni e catalogo ricambi Operating instructions and spare parts catalogue Betriebsanleitung und Ersatzteilliste Livret d’instructions et catalogue des pieces de rechange...
-
Page 2: Declaration By The Manufacturer
Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: the operator for sliding gates model RI.6K. • is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 89/392 EEC, as amended;... - Page 3 Fabricant: Automatismi Benincà S.r.l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclaire ci-apres que: l’automation pour grilles coulissantes RI.6K. • est prévue pour être incorporée dans une machine ou être assemblée avec d’autres machines pour consituer une machine couverte par la directive 89/392/CEE, modifiée;...
- Page 4 Fabricante: Automatismi Benincà S.r.l. Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Declara que: la automatización para correderas RI.6K. • está construída para ser incorporada en una máquina o para ser ensamblada con otras maquinarias para construir una máquina considerada por la Directiva 89/392 CE, como modificada;...
- Page 5 Einleitung Wir danken Ihnen dafür, daß Sie sich für den RI.6K Gitteröffner entschieden haben. Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen im Be- reich der Automation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen Technologien.
- Page 6 1. Notizie generali Per un buon funzionamento dell’automazione per scorrevoli, la porta da automatizzare, dovrà rispondere alle seguenti caratteristiche: - la rotaia di guida e relative ruote devono essere opportunamente dimensionate e manutenzionate (onde evitare eccessivi attriti durante lo scorrimento del cancello. - durante il funzionamento la porta non deve presentare eccessivi ondeggiamenti.
- Page 7 Les organes de réduction cont complètement immergés dans l’huile. Le RI.6K est doté d’embrayage mécanique et de fin de course à ressort. En cas de panne de courant, un déblocage d’urgence à clé personnalisée permet le déplacement manuel de la grille.
- Page 8 Dati tecnici Technical data Technische Daten Donnees technique Datos técnicos RI.6K Alimentazione Feed Speisung Alimentation Alimentación Potenza Rating Leistung Puissance Potencia Assorbimento Absorption Verbrauch Absorption Absorción Coppia Torque Kräftepaar Couple Rapporto di riduzione Reduction ratio Untersetzungsverhältnis Rapport de reduction Relación de reducción...
- Page 9 3. Messa in posa della piastra di fondazione Posizionare a terra la piastra di fondazione seguendo le quote della fig.1, mediante n° 4 tasselli a pressione in acciaio T (in ogni caso la piastra deve essere perfettamente ancorata a terra). N.B.: Passare sui fori F una guaina adeguata ai cavi di alimentazione dell’attuatore.
- Page 10 Cremagliera in Fe Cremagliera in nylon Fe rack Nylon rack Zahnstange aus Stahl Zahnstange aus Nylon Cremaillére en acier Cremaillére en nylon Cremallera en Fe Cremallera en nylon N.B.: Rispettare il passo Important: Respecter le pas Important: Keep the pitch NOTA: Respetar el paso Wichtig: Zahnteilung einhalten Fig.2...
- Page 11 4. Fissaggio cremagliera 4.1 Cremagliera in nylon (fig.2) Posizionare la cremagliera ad un’altezza di 125 ÷ 126 mm dalla testa del dente cremagliera alla base su cui andrà fissata la piastra di fondazione; forare e filettare M6 il cancello circa nella mezzeria delle feritoie cremagliera. Fissare poi la cremagliera rispettando i punti 4.3 e 4.4.
- Page 12 Posizionare in altezza rispetto alla cremagliera e mettere in bolla. Place higher than rack and level. Senkrecht gegenüber der Zahnstange positionie- ren und ausrichten. Réglage en hauteur par rapport à la cremaillére et mise en niveau horizontal. Posicionar en altura con respecto a la cremallera y apretar.
- Page 13 de jeu entre la cremaillére et le pignon denté (voir fig. 3); pour cela utiliser les boutonniéres de réglage de la cremaillére. 4. Fijación de la cremallera 4.1 Cremallera de nylon (fig.2) Posicionar la cremallera a una altura de 125 - 126 mm. desde la cabeza del diente de la cremallera hasta la base sobre la cual quedará...
- Page 14 Finecorsa appena premuto. Just pressed limit stop. Gedrückter Endanschlag. Fin de course à peine appuyé. Final de carrera apenas presionado. N.B.: La staffa del finecorsa deve essere posizionata in modo tale da permettere l’arresto del cancello senza che questo vada a sbattere contro l’arresto meccanico N.b.
- Page 15 6. Posizionamento staffe dei finecorsa (fig.5) Portare manualmente il cancello in apertura lasciando una luce da 1 a 3 cm a seconda del peso del cancello tra il portone stesso e l’arresto meccanico A; fissare quindi la staffa del finecorsa S mediante i grani G in modo che il micro finecorsa sia premuto.
- Page 16 Fig.7...
- Page 17 8. Regolazione frizione meccanica (fig.7) Per regolare meccanicamente la forza di traino agire nel seguente modo: - Svitare il grano S. - Impedire la rotazione dell’albero con la chiave C. - Regolare la forza di traino agendo con la chiave a brugola B sul grano G: avvitare per ottenere un aumento della forza, svitare per diminuirla.
- Page 18 40÷60 cm dal suolo (secondo normativa vigente) ÷ 60 cm from the ground (according to standard in force) 40÷60 cm aus dem Boden (nach geltende Normen) ÷ 60 cm du sol (suivant les normes en vigeur) 40÷60 cm del suelo (según normativa vigente) Max 10 cm dalla zona di convogliamento Max.
- Page 19 A T T E N Z I O N E A T T E N Z I O N E La polizza RC prodotti, che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede la conformità dell’impianto alla normativa vigente e l’utilizzo di accessori originali Benincà. C A U T I O N C A U T I O N The civil liability policy, which covers possible injuries to people or accidents caused by defects in con-...
- Page 20 Pos. Denominazione - Description - Bezeichnung - Dénomination - Denominacion Cod. Carter Cover Deckel Couvercle Tapa 9686030 Calotta motore con statore Motor cup with stator Motordeckel Calotte moteur avec stateur Casquete con estator 9686024 Centrale Electronic gear case Schaltanlage Centrale electronique Tarjeta electrónica 9686029 Albero motore con rotore...
