M2M Cellular Gateway
IDG701AM‐0T001

User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IDG701AM-0T001 and is the answer not in the manual?

Questions and answers

Related Manuals for M2M IDG701AM-0T001

Summary of Contents for M2M IDG701AM-0T001

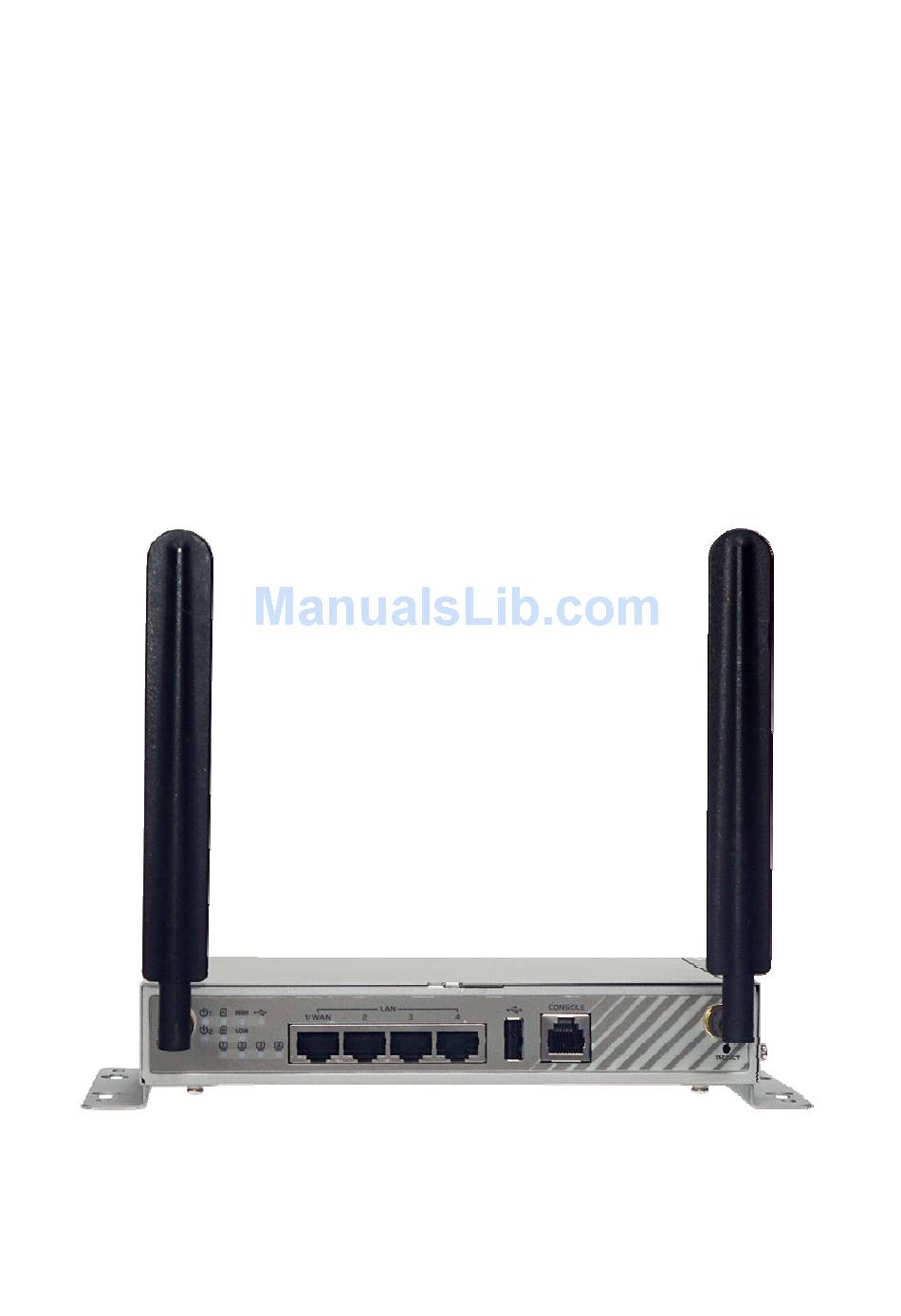

  • Page 1     M2M Cellular Gateway IDG701AM‐0T001    User Manual ...

  • Page 2: Table Of Contents

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter 1  Introduction ...........................  6   1.1  Introduction  ............................  6   1.2  Contents List  ............................  7   1.2.1 Package Contents ........................  7   1.3  Hardware Configuration .........................  8   1.4  LED Indication .......................... 10  1.5  Installation Requirement ...................... 11  1.5.1  WARNING ........................... 11  1.5.2  SYSTEM REQUIREMENTS .................... 11  1.6  Hardware Installation ........................ 12  1.6.1  Mount the Unit  ........................ 12  1.6.2  Insert the SIM Card ...................... 12  1.6.3  Connecting Power ...................... 13  1.6.6  Connecting to the Network or a Host ................ 13  Chapter 2  Getting Started  ........................... 14  2.1  Wizard .............................. 14  Network Setup Wizard ........................ 14 ...
  • Page 3 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.3.1 Ethernet LAN ........................ 89  3.3.3  VLAN  ............................. 89  3.7  IPv6 ..............................  1 05  3.7.1  IPv6 Configuration  ......................  1 09  3.9   NAT / Bridge ..........................  1 17  3.9.1  NAT Configuration ......................  1 17  3.9.3  Virtual Server & Virtual Computer................  1 21  3.9.5  Special AP & ALG  ......................  1 29  3.9.7  DMZ & Pass Through  ......................  1 37  3.b  Routing ............................  1 40  3.b.1  Static Routing  ........................  1 40 ...
  • Page 4 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.1  Configuration ........................  2 28  5.5.3  IPSec ...........................  2 30  5.5.5  PPTP  ............................  2 54  5.5.7  L2TP ............................  2 68  5.5.9  GRE............................  2 81  5.5.d  OpenVPN  ...........................  2 89  5.7  Redundancy  ...........................  3 08  5.7.1  VRRP ...........................  3 08  5.9  System Management ........................  3 12  5.9.1  TR‐069  ..........................  3 12 ...
  • Page 5 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  9.3  Scheduling .............................  3 91  9.7  Grouping ............................  3 93  9.9  External Servers ...........................  3 97  9.b  MMI  ..............................  4 00    5   ...

  • Page 6: Chapter 1  Introduction

    Intranet, and all data are transmitted in a secure (256-bit AES encryption) link. To meet a variety of M2M application requirements, AMIT M2M Cellular Gateway products are based on modular design. A new functional module can replace current one to support new application in short time, such as for NFC or GPS applications.  ...

  • Page 7: Contents List

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1.2  Contents List  1.2.1 Package Contents  #Standard Package    Items  Description  Contents  Quantity  IDG701AM‐0T001  1  1pcs  M2M Cellular Gateway    Cellular Antenna 2pcs Power Adapter (DC 12V/2A) 1pcs RJ45 Cable 1pcs Console Cable 1pcs 1pcs (Manual) Mounting Bracket 2pcs DIN‐Rail Bracket  1pcs       ...

  • Page 8: Hardware Configuration

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1.3  Hardware Configuration   Front View          LED  USB Port  Reset    Indicators  Button      3G/LTE(Aux)  Console  3G/LTE(Main) Auto MDI/MDIX RJ45 Ports   Antenna  Port  Antenna  4x FE LAN to connect local devices            ※Reset Button  The RESET button provides user with a quick and easy way to resort the default setting. Press the RESET  button  continuously  for  6  seconds,  and  then  release  it.  The  device  will  restore  to  factory  default ...
  • Page 9 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Bottom View    SIM B SIM A    Slot  Slot         Left View           Power Terminal Block                         9   ...

  • Page 10: Led Indication

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1.4  LED Indication          LED Icon  Indication  LED Color  Description  Power Source 1  Green  Steady ON: Device is powered on by power source 1    Power Source 2  Green  Steady ON: Device is powered on by power source 2    )  SIM A  Green  Steady ON: SIM card A is used    SIM B  Green  Steady ON: SIM card B is used    Steady ON: Ethernet connection of LAN is established  LAN 1 ~ LAN 4  Green    Flash: Data packets are transferred  High LTE/3G  Signal  Green  Steady ON: The signal strength of LTE/3G is strong    Low LTE/3G Signal  Green  Steady ON: The signal strength of LTE/3G is weak ...

  • Page 11: Installation Requirement

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   1.5  Installation Requirement    1.5.1  WARNING  Do not use the product in high humidity or high  temperatures. Only use the power adapter that comes with the  package. Using a different voltage rating power   adaptor is dangerous and may damage the product.

  • Page 12: Hardware Installation

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1.6  Hardware Installation  This chapter describes how to install and configure the hardware    1.6.1  Mount the Unit  The IDG701 series can be placed on a desktop, mounted on the wall, or mounted on a DIN‐rail. It has  designed with “ears” for attaching to the wall or the inside of a cabinet. The wall‐mount kits and DIN‐ rail bracket are not screwed on the product when out of factory. Please screw the wall‐mount kits and  DIN‐rail bracket on the product first.  1.6.2  Insert the SIM Card  WARNNING: BEFORE INSERTING OR CHANGING THE SIM CARD, PLEASE MAKE SURE THAT POWER OF  THE DEVICE IS SWITCHED OFF.  The SIM card slots are located at the bottom side of IDG701‐0T001 housing in order to protect the SIM  card. You need to unscrew and remove the outer SIM card cover before installing or removing the SIM  card. Please follow the instructions to insert a SIM card. After SIM card is well placed, screw back the  outer SIM card cover.      Step 1:  Step 2: Step 3:    Follow red arrow to  Lift up SIM holder,  Put back SIM holder, and    unlock SIM socket  and insert SIM card  follow red arrow to lock        SIM socket                                                      ...

  • Page 13: Connecting Power

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1.6.3  Connecting Power  The IDG701‐0T001 can be powered by connecting a power source to the terminal block . It  supports  dual 9 to 48VDC power inputs. Following picture is the power terminal block pin assignments. Please  check carefully and connect to the right power requirements and polarity.       There are a DC converter and a DC12V/2A power adapter  in the package for you to easily connect DC  power adapter to this terminal block.      WARNNING: This commercial‐grade power adapter is mainly for ease of powering up the purchased  device while initial configuration. It’s not for operating at wide temperature range environment.  PLEASE PREPARE OR PURCHASE OTHER INDUSTRIAL‐GRADE POWER SUPPLY FOR POWERING UP THE  DEVICE.    1.6.6  Connecting to the Network or a Host  The  IDG701  series  provides  four  RJ45  ports  to  connect  10/100Mbps  Ethernet.  It  can  auto  detect  the  transmission  speed  on  the  network  and  configure  itself  automatically.  Connect  the  Ethernet  cable  to ...

  • Page 14: Chapter 2  Getting Started

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter 2  Getting Started  2.1  Wizard  Network Setup Wizard  Wired Router Network Setup Wizard will guide you through a basic configuration procedure step  by step.  Step‐2 is to change your login password.  Go to Wizard > Network Setup Wizard > Step‐2       Item   Value setting  Description  If you want to change password, Enter the current password in this  Old Password  1. String format: any text  item.  New Password  1. String format: any text  Enter the new password.  New Password  The box is unchecked by  Enter the new password to re‐confirm.  Confirmation  default  Exit  NA  Click the Exit button to cancel Setup Wizard.  Back  NA  Click the Back button to go to the previous step.  Next  NA  Click the Next button to go to the next step.  14   ...
  • Page 15 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Step‐3 is to change the time zone.    Go to Wizard > Network Setup Wizard > Step‐3     Item   Value setting  Description  Time zone list  1. A Must filled setting  Select the time zone for the system clock.  Detect Again  NA  Click the Detect Again button to detect the time zone from network.  Exit  NA  Click the Exit button to cancel Setup Wizard.  Back  NA  Click the Back button to go to the previous step.  Next  NA  Click the Next button to go to the next step.    Item   Value setting  Description  1. String format: any text  2. A Must filled setting  Rule Name  3. By default Always is selected.  4. The box is unchecked by default.  5. NA        15   ...
  • Page 16 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Step 4. Internet Connection (WAN Interface Setting)  In this step of the Wizard you will be specifying how your router connects to the Internet by selecting  the appropriate Physical Interface and WAN Type. For detail settings, refer to the following pages for  your required settings.    Go to Wizard > Network Setup Wizard > Step 4. WAN interface        Step 4. WAN interface Setting  Item   Value setting  Description  Here  you  specify  the  Physical  Interface  that  connects  your  router  to  the  Internet.  Physical Interface  A Must filled setting  The type of available Interfaces will depend on the router model. They are  normally the Ethernet port and the 3G/4G wireless interface.  WAN Type  A Must filled setting  Choose the WAN type for the selected Physical Interface above.  Back  N/A  Click Back button to go to previous step  Next  N/A ...
  • Page 17 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: Ethernet  WAN Type: Dynamic IP Address      Dynamic IP Settings  Item   Value setting  Description  Host Name  An optional setting  Enter the host name provided by your Service Provider.  Enter the MAC address that you have registered with your service provider.  Or Click the Clone button to clone your PC’s MAC to this field.  ISP Registered MAC  An Optional setting  Address  Usually  this  is  the  PC’s  MAC  address  assigned  to  allow  you  to  connect  to  Internet.   Back  N/A  Click Back button to go to previous step  Next  N/A  Click Next button to go to next step  17 ...
  • Page 18 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: Ethernet  WAN Type: Static IP Address  Static IP Settings  Item  Value setting  Description  WAN IP Address  A Must filled setting  Enter the WAN IP address given by your Service Provider  WAN Subnet Mask  A Must filled setting  Enter the WAN subnet mask given by your Service Provider  WAN Gateway  A Must filled setting  Enter the WAN gateway IP address given by your Service Provider  Primary DNS  A Must filled setting  Enter the primary WAN DNS IP address given by your Service Provider  Secondary DNS  Optional setting  Enter the secondary WAN DNS IP address given by your Service Provider  Back  N/A  Click Back button to go to previous step  Next  N/A  Click Next button to go to next step  18   ...
  • Page 19 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: Ethernet  WAN Type: PPP over Ethernet  PPPoE Settings  Item  Value setting  Description  PPPoE Account  A Must filled setting  Enter the PPPoE User Name provided by your Service Provider.  PPPoE Password  A Must filled setting  Enter the PPPoE password provided by your Service Provider.  Primary DNS  A Must filled setting  Enter the IP address of Primary DNS server.  Secondary DNS  Optional setting  Enter the IP address of Secondary DNS server.  Service Name  Optional setting  Enter the service name if your ISP requires it  Assigned IP Address  Optional setting  Enter the IP address assigned by your Service Provider.  Back  N/A  Click Back button to go to previous step  Next  N/A  Click Next button to go to next step  19   ...
  • Page 20 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: Ethernet  WAN Type: PPTP  PPTP Settings  Item  Value setting  Description  Select either Static or Dynamic IP address for PPTP Internet connection.  When Static IP Address is selected, you will need to enter the WAN IP  Address, WAN Subnet Mask, and WAN Gateway.  WAN IP Address (A Must filled setting): Enter the WAN IP address given by  your Service Provider.  IP Mode  A Must filled setting  WAN Subnet Mask (A Must filled setting): Enter the WAN subnet mask  given by your Service Provider.  WAN Gateway (A Must filled setting): Enter the WAN gateway IP address  given by your Service Provider.  When Dynamic IP is selected, there are no above settings required.  Server IP  A Must filled setting  Enter the PPTP server name or IP Address.  Address/name  PPTP Account  A Must filled setting  Enter the PPTP username provided by your Service Provider.  PPTP Password  A Must filled setting  Enter the PPTP connection password provided by your Service Provider.  Back  N/A  Click Back button to go to previous step  Next  N/A  Click Next button to go to next step  20   ...
  • Page 21 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: Ethernet WAN Type: L2TP  L2TP Settings  Item  Value setting  Description  Select either Static or Dynamic IP address for L2TP Internet connection.  When  Static  IP  Address  is  selected,  you  will  need  to  enter  the  WAN  IP  Address, WAN Subnet Mask, and WAN Gateway.  WAN IP Address (A Must filled setting): Enter the WAN IP address given by  your Service Provider.   IP Mode  A Must filled setting  WAN  Subnet  Mask  (A  Must  filled  setting):  Enter  the  WAN  subnet  mask ...
  • Page 22 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: ADSL WAN Type: Ethernet Over ATM with NAT Ethernet over ATM with NAT for ADSL Setting  Item   Value setting  Description  Select either Static or Dynamic IP address for Ethernet over ATM Internet  connection.  When Static IP Address is selected, you will need to enter the WAN IP  Address, WAN Subnet Mask, WAN Gateway, Primary DNS and Secondary  DNS (optional) manually.  WAN IP Address (A Must filled setting): Enter the WAN IP address given by  your Service Provider.   WAN Subnet Mask (A Must filled setting): Enter the WAN subnet mask  given by your Service Provider.  WAN Gateway (A Must filled setting): Enter the WAN gateway IP address  IP Mode  A Must filled setting  given by your Service Provider.  Primary DNS (A Must filled setting): Enter the primary WAN DNS IP address  given by your Service Provider.  Secondary DNS (An optional setting): Enter the secondary WAN DNS IP  address given by your Service Provider.  When Dynamic IP is selected:  Host Name (An optional setting): Enter the host name provided by your  Service Provider.  ISP Registered MAC Address (An optional setting): Enter the MAC address  22   ...
  • Page 23 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  that you have registered with your service provider. Or Click the Clone  button to clone your PC’s MAC to this field. Usually this is the PC’s MAC  address assigned to allow you to connect to Internet.  Select the encryption mode provided by your Service Provider.  Data Encapsulation  A Must filled setting  LLC: refers to Logical Link Control  VCMux: Virtual Circuit Multiplexing  1. A Must filled  Enter the VPI provided by your Service Provider.  setting  VPI Number  VPI Number refers to Virtual Path Identifier Number.  2. Default is 0  1. A Must filled  Enter the VCI provided by your Service Provider.  setting  VCI Number  VCI Number refers to Virtual Circuit Identifier Number.  2. Default is 33  Define the Schedule Type provided by your Service Provider.  There are four types can be selected:   UBR: UBR generally is used for applications that are very tolerant of delay  1.A Must filled  and cell loss.  setting  Schedule Type  CBR: CBR is typically used for circuit emulation.  2. Default is UBR  VBR: VBR is used in that relates to   telecommunications   computing  used in sound or video encoding.   bitrate  GFR: refers to    Guaranteed Frame Rate GFR Back ...
  • Page 24 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: ADSL  WAN Type: IP over ATM  IP over ATM for ADSL Setting  Item   Value setting  Description  Select  either  Static  or  Dynamic  IP  address  for  IP  over  ATM  Internet  connection.  When  Static  IP  Address  is  selected,  you  will  need  to  enter  the  WAN  IP  Address, WAN Subnet Mask, WAN Gateway, Primary DNS and Secondary  DNS (optional) manually.  WAN IP Address (A Must filled setting): Enter the WAN IP address given by  your Service Provider.   WAN  Subnet ...
  • Page 25 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  address assigned to allow you to connect to Internet.  Select the encryption mode provided by your Service Provider.  Data Encapsulation  A Must filled setting  LLC: refers to Logical Link Control  VCMux: Virtual Circuit Multiplexing  1. A Must filled  Enter the VPI provided by your Service Provider.  setting  VPI Number  VPI Number refers to Virtual Path Identifier Number.  2. Default is 0  1. A Must filled  Enter the VCI provided by your Service Provider.  setting  VCI Number  VCI Number refers to Virtual Circuit Identifier Number.  2. Default is 33  Define the Schedule Type provided by your Service Provider.  UBR: UBR generally is used for applications that are very tolerant of delay  and cell loss.  1. A Must filled  Schedule Type  setting  CBR: CBR is typically used for circuit emulation.  2. Default is UBR  VBR:  VBR  is  used  in telecommunications and computing that  relates  to  the bitrate used in sound or video encoding.  GFR: refers to Guaranteed Frame Rate GFR  Back  N/A  Click Back button to go to previous step ...
  • Page 26 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPPoE for ADSL Setting  Item   Value setting  Description  PPPoE Account  A Must filled setting  Define the PPPoE connection account should be used.  PPPoE Password  A Must filled setting  Define the PPPoE connection password should be used.  Primary DNS  Optional setting  Define the IP address of Primary DNS server.  Secondary DNS  Optional setting  Define the IP address of Secondary DNS server.  Service Name  Optional setting  Define the PPPoE server name should be used.  Assigned IP Address  Optional setting  Define the static IP that the PPPoE connection should be used.  Define the encryption mode for data.  There two types can be selected :  Data Encapsulation  A Must filled setting  LLC : refers to Logical Link Control  VCMux : Virtual Circuit Multiplexing  Define the VPI number that connection should use.  VPI Number  A Must filled setting  VPI Number refers to Virtual Path Identifier Number.  Define the VCI number that connection should use.  VCI Number  A Must filled setting  VCI Number refers to Virtual Circuit Identifier Number.  Define the Schedule Type that connection should use.  There are four types can be selected : ...
  • Page 27 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface: ADSL WAN Type: – PPP over ATM PPP over ATM for ADSL Setting  Item   Value setting  Description  PPPoA Account  A Must filled setting  Define the PPPoA connection account should be used.  PPPoA Password  A Must filled setting  Define the PPPoA connection password should be used.  Primary DNS  Optional setting  Define the IP address of Primary DNS server.  Secondary DNS  Optional setting  Define the IP address of Secondary DNS server.  Service Name  Optional setting  Define the PPPoA server name should be used.  Assigned IP Address  Optional setting  Define the static IP that the PPPoA connection should be used.  Define the encryption mode for data.  There two types can be selected :   Data Encapsulation  A Must filled setting  LLC : refers to Logical Link Control  VCMux : Virtual Circuit Multiplexing  Define the VPI number that connection should use. ...
  • Page 28 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Define the Schedule Type that connection should use.  There are four types can be selected :   UBR : UBR generally is used for applications that are very tolerant of delay  and cell loss.  Schedule Type  A Must filled setting  CBR : CBR is typically used for circuit emulation.  VBR : VBR is used in telecommunications and computing that relates to  the bitrate used in sound or video encoding.  GFR : refers to Guaranteed Frame Rate GFR  Back  N/A  Click the Back button to go to previous step  Next  N/A  Click the Next button to go to next step  In Ethernet LAN Interface (Step‐5), configure the LAN IP Address and Subnet Mask of the device.  The        Ethernet LAN Interface  Item  Value setting  Description  LAN IP Address  A Must filled setting  Assign an IP Address for LAN, this IP address is a gateway IP.  By default  Select a Subnet Mask for the default LAN, and it will be assigned to DHCP  Subnet Mask  255.255.255.0/24 is  server to distribute IP address for client.  selected.  Back  N/A  Click Back button to go to previous step  Next ...

  • Page 29: Vpn Setup Wizard

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  VPN Setup Wizard  VPN Wizard will step by step guide you through to complete VPN tunnel setup.   Step‐1: Setup Steps   In Step‐1, the VPN Setup Step is a screen that displays the summary of steps for VPN setup.   Click Next button to begin VPN setup.      Step‐2: Select VPN Type   From VPN Type dropdown box choose a VPN method to deploy.   Click the Next button to go to the next step.    Step‐3: Sub‐steps  When IPSec is selected, go to (Step‐3) IPSec in the following page.  When PPTP is selected, go to (Step‐3) PPTP in the following page.  When L2TP is selected, go to (Step‐3) L2TP in the following page.  When GRE is selected, go to (Step‐3) GRE in the following page.          29   ...
  • Page 30 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  (Step‐3) IPSec  When IPSec is selected in Step‐2 for VPN Type, IPSec configuration window will appear.      When complete the IPSec configuration, click Next button, a setup summary will display.   Confirm the setting then click the Apply button to complete the setting.            30   ...
  • Page 31 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  (Step‐3) PPTP    When PPTP is selected in Step‐2 for VPN Type and either PPTP client or server is selected the client or  server configuration window will appear.    PPTP Client  When PPTP Client is selected in Step‐2 for VPN Type, PPTP configuration window will appear.      When complete the PPTP Client configuration, click Next button, a setup summary will display.   Confirm the setting then click the Apply button to complete the setting.        PPTP Server  When PPTP Server is selected in Step‐2 for VPN Type, PPTP configuration window will appear.    31   ...
  • Page 32 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      When complete the PPTP Server configuration, click Next button, a setup summary will display.  Confirm the setting then click the Apply button to complete the setting.      (Step‐3) L2TP    When L2TP is selected in Step‐2 for VPN Type and either L2TP client or server is selected the client or  server configuration window will appear.    L2TP Client  When L2TP Client is selected in Step‐2 for VPN Type, L2TP configuration window will appear.      When complete the L2TP Client configuration, click Next button, a setup summary will display.   32   ...
  • Page 33 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Confirm the setting then click the Apply button to complete the setting.        L2TP Server  When L2TP Server is selected in Step‐2 for VPN Type, L2TP configuration window will appear.      When complete the L2TP Server configuration, click Next button, a setup summary will display.   Confirm the setting then click the Apply button to complete the setting.            33   ...
  • Page 34 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  (Step‐3) GRE    When GRE is selected in Step‐2 for VPN Type, GRE configuration window will appear.      When complete the GRE configuration, click Next button, a setup summary will display.   Confirm the setting then click the Apply button to complete the setting.          34   ...

  • Page 35: Status

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2.3  Status    2.3.3  Network Status    The  Network  Status  window  shows  the  current  status  for  different  network  type,  including  network  configuration, connecting information, modem status and traffic statistics.    From the menu on the left, select Status > Network Status    WAN interface IPv4 Network Status    WAN interface IPv4 Network Status screen shows status information for IPv4 network.      WAN interface IPv4 Network Status  Item  Value setting  Description  ID  N/A  It displays corresponding WAN interface WAN IDs.  It displays the type of WAN physical interface.  Interface  N/A  Depending on the model purchased, it can be Ethernet, 3G/4G, USB ...
  • Page 36 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  connection. Default value is 0.0.0.0 if left unconfigured.  It displays the MAC Address for your ISP to allow you for Internet access.  MAC Address  N/A  Note: Not all ISP may require this field.  It displays the connection status of the device to your ISP.   Conn. Status  N/A  Status are Connected or disconnected.  This area provides functional buttons.  Renew button allows user to force the device to request an IP address  from the DHCP server. Note: Renew button is available when DHCP WAN  Type is used and WAN connection is disconnected.   Release button allows user to force the device to clear its IP address  setting to disconnect from DHCP server. Note: Release button is available  when DHCP WAN Type is used and WAN connection is connected.   Connect button allows user to manually connect the device to the  Action  N/A  Internet. Note: Connect button is available when Connection Control in  WAN Type setting is set to Connect Manually (Refer to Edit button in Basic  Network > WAN > Internet Setup) and WAN connection status is  disconnected.  Disconnect button allows user to manually disconnect the device from the  Internet. Note: Connect button is available when Connection Control in  WAN Type setting is set to Connect Manually (Refer to Edit button in Basic  Network > WAN > Internet Setup) and WAN connection status is  connected.      WAN interface IPv6 Network Status       WAN interface IPv6 Network Status screen shows status information for IPv6 network.     WAN interface IPv6 Network Status  Item ...
  • Page 37 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  It displays the method which public IP address is obtained from your ISP.  WAN Type  N/A  WAN type setting can be changed from Basic Network > IPv6 >  Configuration.  Link‐local IP  N/A  It displays the LAN IPv6 Link‐Local address.  Address  It displays the IPv6 global IP address assigned by your ISP for your Internet  Global IP Address  N/A  connection.  It displays the connection status. The status can be connected,  Conn. Status  N/A  disconnected and connecting.  This area provides functional buttons.   Action  N/A  Edit Button when pressed, web‐based utility will take you to the IPv6  configuration page. (Basic Network > IPv6 > Configuration.)      LAN Interface Network Status     LAN Interface Network Status screen shows IPv4 and IPv6 information of LAN network.      LAN Interface Network Status  Item  Value setting  Description  It displays the current IPv4 IP Address of the gateway  IPv4 Address  N/A  This is also the IP Address user use to access Router’s Web‐based Utility.  IPv4 Subnet Mask ...
  • Page 38 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Edit IPv6 Button when press, web‐based utility will take you to the IPv6  configuration page. (Basic Network > IPv6 > Configuration.)    Interface Traffic Statistics     Interface Traffic Statistics screen displays the Interface’s total transmitted packets.  Interface Traffic Statistics  Item  Value setting  Description  ID  N/A  It displays corresponding WAN interface WAN IDs.  It displays the type of WAN physical interface.  Interface  N/A  Depending  on  the  model  purchased,  it  can  be  Ethernet,  3G/4G,  USB  3G/4G.  Received Packets  N/A  It displays the downstream packets. It is reset when the device is rebooted. Transmitted Packets  N/A  It displays the upstream packets. It is reset when the device is rebooted.    LAN Interface Network Status     LAN Interface Network Status screen shows IPv4 and IPv6 information of LAN network. ...
  • Page 39 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  LAN Interface Network Status  Item  Value setting  Description  It displays the current IPv4 IP Address of the gateway  IPv4 Address  N/A  This is also the IP Address user use to access Router’s Web‐based Utility.  IPv4 Subnet Mask  N/A  It displays the current mask of the subnet.  It displays the current LAN IPv6 Link‐Local address.  IPv6 Link‐local  N/A  This  is  also  the  IPv6  IP  Address  user  use  to  access  Router’s  Web‐based  Address  Utility.  It displays the current IPv6 global IP address assigned by your ISP for your  IPv6 Global Address  N/A  Internet connection.  This area provides functional buttons.   Edit  IPv4  Button  when  press,  web‐based  utility  will  take  you  to  the ...
  • Page 40 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Depending on the model purchased, it can be 3G/4G and USB 3G/4G.  Note:  Some  device  model  may  support  two  3G/4G  modules.  Their  physical  interface name will be 3G/4G 1 and 3G/4G 2.  Card  N/A  It displays the vendor’s 3G/4G modem model name.  Information  It  displays  the  3G/4G  connection  status.  The  status  can  be  Connecting,  Link Status  N/A  Connected, Disconnecting, and Disconnected.   Signal  N/A  It displays the 3G/4G wireless signal level.  Strength  Network  N/A  It displays the name of the service network carrier. ...
  • Page 41 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Show SIM Status      SIM Status (after Detail button)  Item  Value setting  Description  It displays the operating SIM card. The display can be SIM‐A or SIM‐B. Note: In  SIM  N/A  some AMIT’s products, the device supports one SIM slot and only SIM‐A is  available.  It displays the stutus of whether the SIM is requied to be unlocked and absent of  SIM card. The display can be Ready, SIM card not inserted, incorrect PIN code,  PIN is required, Blocked.    Ready* the PIN code is entered correctly and the SIM is unlocked.  SIM card not insert* the SIM card is not detected. Check if SIM card is inserted  properly.  PIN Code  N/A  Status    PIN code incorrect* the PIN code entered is incorrect.   PIN is required* the PIN code is required to unlock the SIM card.   Blocked* the SIM card is locked and need PUK code to unlock. It is probably due  to the device had exceeded the allowed number of times to unlock. Refer to PIN  Code Remaining Times  This displays the remaining time of the counter that you are allowed to try to  unlock SIM card with the PIN code*. Once the number of unlocking tries has  been exhused the counter will display zero then the SIM card is locked. You are  PIN Code  not allowed to unlock with the PIN code and would need to enter the PUK code  Remaining  N/A  Times  to unlock instead.  Note: You will need to enquire the telecom carrier for the PUK code to unlock or  further technical services. ...
  • Page 42 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  *To enter or re‐enter PIN code please go to Basic Network > WAN > Internet Setup > Connection  with SIM‐A Card.  Show Service Information    Service Information (after Detail button)  Item  Value setting  Description  Operator  N/A  It displays the name of the carrier.  It displays the cell messaging information. This is only available in GSM network  Cell Broadcast  N/A  and that your carrier provides this information.   It  displays  the  MCC  (Mobile  Country  Code)  information  that  obtains  from  the  MCC  N/A  current registered network.  It  displays  the  MNC  (Mobile  Network  Code)  information  that  obtains  from  the ...
  • Page 43 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PS Attached  N/A  It shows the PS attached status. It can be Attached or Detached.  Status  Roaming  It  displays  the  registration  status  to  the  network,  at  roaming  or  at  home  N/A  Status  network. It can be Roaming or Not Roaming.  It displays the IMSI (International Mobile Subscriber Identity) information, which  IMSI  N/A  usually is composed of 15 digits.  It  displays  the  SMSC  (Short  Message  Service  Center)  information,  which  is  SMSC  N/A ...

  • Page 44: Client List

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2.3.7  Client List  The Client List shows you the LAN Interface, IP address, Host Name, MAC Address, and Remaining  Lease Time of each device that is connected to this router.    Go to Status > LAN Client List      LAN Client List  Item  Value setting  Description  LAN Interface  N/A  Client record of LAN Interface. String Format.  Client record of IP Address Type and the IP Address. Type is String Format  IP Address  N/A  and the IP Address is IPv4 Format.  Host Name  N/A  Client record of Host Name. String Format.  MAC Address  N/A  Client record of MAC Address. MAC Address Format.  Remaining Lease  N/A  Client record of Remaining Lease Time. Time Format.  Time      44   ...

  • Page 45: Firewall Status

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2.3.9  Firewall Status   The Firewall Status Viewer provides user a quick view of the firewall status and current firewall  settings. The Firewall Status Viewer also keeps the log history of the dropped packets by the  firewall rule policies. It also includes the administrator remote login settings specified in the  Firewall Options. Before Status Viewer can log history ensure to enable Log Alert box for each of  the Filter specified under Advanced Network > Firewall    By clicking the icon [+], the status table will be expanded to display log history. Clicking the Edit  button the screen will be switched to the configuration page.    From the menu on the left, select Status > Firewall Status > Firewall Status Tab    Packet Filter Status        Packet Filter Status  Item  Value setting  Description  Activated Filter  N/A  This is the Packet Filter Rule name.  Rule  This is  the logged packet information,  including the  source  IP, destination  IP, protocol, and destination port –the TCP or UDP.   Detected  N/A  Contents  String format:   Source IP to Destination IP : Destination Protocol (TCP or UDP)  IP  N/A  The Source IP (IPv4) of the logged packet. ...
  • Page 46 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  URL Blocking Status      URL Blocking Status  Item  Value setting  Description  Activated  N/A  This is the URL Blocking Rule name.  Blocking Rule  Blocked URL  N/A  This is the logged packet information.  IP  N/A  The Source IP (IPv4) of the logged packet.  The Date and Time stamp of the logged packet. Date & time format.  Time  N/A  ("Month" "Day" "Hours":"Minues":"Seconds")    Note: Ensure URL Blocking Log Alert is enabled.  Refer to Advanced Network > Firewall > URL Blocking tab. Check Log Alert and  save the setting.     Web Content Filter Status      Web Content Filter Status  Item  Value setting  Description  Activated Filter  N/A  Logged packet of the rule name. String format.  Rule ...
  • Page 47 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Control Status      MAC Control Status  Item  Value setting      Description  Activated  N/A  This is the MAC Control Rule name.  Control Rule  Blocked MAC  N/A  This is the MAC address of the logged packet.  Addresses  IP  N/A  The Source IP (IPv4) of the logged packet.  The  Date  and  Time  stamp  of  the  logged  packet.  Date  &  time  format.  Time  N/A  ("Month" "Day" "Hours":"Minues":"Seconds")     ...
  • Page 48 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  IPS Firewall Status        IPS Firewall Status  Item  Value setting  Description  Detected  N/A  This is the intrusion type of the packets being blocked.  Intrusion  IP  N/A  The Source IP (IPv4) of the logged packet.  The Date and Time stamp of the logged packet. Date & time format. ("Month"  Time  N/A  "Day" "Hours":"Minues":"Seconds")    Note: Ensure IPS Log Alert is enabled.  Refer to Advanced Network > Firewall > IPS tab.  Check Log Alert and save the setting. 48   ...
  • Page 49 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Firewall Options Status        Firewall Options Status  Item  Value setting  Description  Enable or Disable setting status of Stealth Mode on Firewall Options.   Stealth Mode  N/A  String Format: Disable or Enable  Enable or Disable setting status of SPI on Firewall Options.  SPI  N/A  String Format : Disable or Enable  Enable  or  Disable  setting  status  of  Discard  Ping  from  WAN  on  Firewall  Discard  Ping  from  Options.   N/A  WAN  String Format: Disable or Enable  Enable or Disable setting status of Remote Administrator.   If  Remote  Administrator  is  enabled,  it  shows  the  currently  logged  in ...

  • Page 50: Vpn Status

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2.3.b  VPN Status    The VPN Status widow shows the overall VPN tunnel status.  From the menu on the left, select Status > VPN Status    IPSec Status    IPSec Status shows the configuration for establishing IPSec tunnel and current connection status.      IPSec Status  Item  Value setting  Description  Tunnel Name  N/A  It displays the tunnel name you have entered to identify.  Tunnel Scenario  N/A  It displays the Tunnel Scenario specified.  Local Subnets  N/A  It displays the Local Subnets specified.  Remote Subnets  N/A  It displays the Remote Subnets specified.  It  displays  the  Status  of  the  VPN  connection.  The  status  displays  are ...
  • Page 51 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPTP Server Status  Item  Value setting  Description  User Name  N/A  It displays the login name of the user used for the connection.  It displays the public IP address (the WAN IP address) of the connected PPTP  Remote IP  N/A  client.  Remote Virtual IP  N/A  It displays the IP address assigned to the connected PPTP client.  Remote Call ID  N/A  It displays the PPTP client Call ID.  It displays the Status of each of the PPTP client connection. The status displays  Status  N/A  Connected, Disconnect, and Connecting.  Click on Edit Button to change PPTP server setting, web‐based utility will take  Edit Button  N/A  you to the PPTP server configuration page. (Advanced Network > VPN > PPTP  tab)    PPTP Client Status  Item  Value setting  Description  Client Name  N/A  It displays Name for the PPTP Client specified.  It  displays  the  WAN  interface  with  which  the  gateway  will  use  to ...
  • Page 52 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  L2TP Server/Client Status    LT2TP Status shows the configuration for establishing LT2TP tunnel and current connection status.        L2TP Server Status  Item  Value setting  Description  User Name  N/A  It displays the login name of the user used for the connection.  It displays the public IP address (the WAN IP address) of the connected  Remote IP  N/A  L2TP client.  Remote Virtual IP  N/A  It displays the IP address assigned to the connected L2TP client.  Remote Call ID  N/A  It displays the L2TP client Call ID.  It displays the Status of each of the L2TP client connection. The status  Status  N/A  displays Connected, Disconnect, Connecting  Click on Edit Button to change L2TP server setting, web‐based utility  Edit Button  N/A  will take you to the L2TP server configuration page. (Advanced Network  > VPN > L2TP tab)          52   ...
  • Page 53 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  L2TP Client Status  Item  Value setting  Description  Client Name  N/A  It displays Name for the L2TP Client specified.  It  displays  the  WAN  interface  with  which  the  gateway  will  use  to  Interface  N/A  request PPTP tunneling connection to the PPTP server.  It  displays  the  IP  address  assigned  by  Virtual  IP  server  of  the  L2TP  Virtual IP  N/A  server. ...

  • Page 54: System Mgmt. Status

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2.3.d  System Mgmt. Status  The System Management Status window shows the status for managing remote network devices. The  type  of  management  available  in  your  device  is  depended  on  the  device  model  purchased.  The  commonly used ones are the SNMP, TR‐069, and UPnP.    From the menu on the left, select Status > System Mgmt. Status       SNMP Linking Status    SNMP Link Status screen shows the status of current active SNMP connections.      SNMP Link Status  Item  Value setting  Description  It displays the user name for authentication. This is only available for SNMP  User Name  N/A  version 3.  IP Address  N/A  It displays the IP address of SNMP manager. ...
  • Page 55 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  SNMP Trap Information    Show the status of current received SNMP traps.      SNMP Trap Information  Item  Value setting  Description  Trap Level  N/A  It displays the trap level.  Time  N/A  It displays the timestamp of trap event.  Trap Event  N/A  It displays the IP address of the trap sender and event type.      TR‐069 Status    The TR‐069 Status window shows the current connection status with the TR‐068 server.        TR‐069 Status  Item  Value setting  Description  It  displays  the  current  connection  status  with  the  TR‐068  server.  The ...

  • Page 56: Chapter 3  Basic Network

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter 3  Basic Network  3.1  WAN  The gateway provides one or more WAN interfaces to let all client hosts in Intranet of the gateway  access the Internet via ISP. But ISPs in the world apply various connection protocols to let gateways or  user's devices dial in ISPs and then link to the Internet via different kinds of transmit media.  So,  the  WAN  Connection  lets  you  specify  the  WAN  Physical  Interface,  WAN  Internet  Setup  and  WAN  Load  Balance  for  Intranet  to  access  Internet.  For  each  WAN  interface,  you  must  specify  its  physical interface first and then its Internet setup to connect to ISP. If the gateway has multiple WAN ...

  • Page 57: Physical Interface

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.1.1  Physical Interface     The first step to configure one WAN interface is to specify which kind of connection media to be  used for the WAN connection, as shown in "Physical Interface" page.  In  "Physical  Interface"  page,  there  are  two  configuration  windows,  "Physical  Interface  List"  and  "Interface Configuration". "Physical Interface List" window shows all the available physical interfaces.  After clicking on the "Edit" button for the interface in "Physical Interface List" window the "Interface  Configuration" window will appear to let you configure a WAN interface.      Physical Interface List  The Physical Interface List shows all WAN interfaces of the gateway device, including their name,  what kinds of physical interface, their operation mode and line speed. There is one "Edit" button for  each  WAN  interface,  which  can  let  you  configure  the  interface.  Please  see  "Interface  Configuration" ...
  • Page 58 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    An example of an IOG761AM‐0TDA1 device     An example of an ODG761AM‐0T1 device    An example of an BDG761AM‐0T1 device    The contents of "Physical Interface List" in above example windows are just some examples. They  vary from model to model. It depends on the model purchased.   Interface Name  The logic name of WAN interfaces is identified by “WAN‐1”, “WAN‐2”, …, and so on.   Physical Interface  This  device  is  equipped  with  some  kinds  of  WAN  Interfaces  to  support  different  WAN  types  of  connections.  You  can  configure  one  by  one  to  get  proper  internet  connection  setup.  Refer  to  AMIT ...
  • Page 59 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  There  are  three  option  items  “Always‐on”,  “Failover”,  and  “Disable”  for  the  operation  mode  setting. It decides whether the corresponding WAN interface functions as the main access, as a failover  access connection or disable the interface.   Line Speed  Specify the correct line speed (bandwidth) of uploading and downloading for each WAN interface  allow the device to operate its QoS&BWM and WAN Load Balance functions normally. It is necessary to  configure  the  parameters  if  you  want  to  use  QoS&BWM  and  WAN  Load  Balance  functions  on  the  gateway device.   VLAN Tagging ...
  • Page 60 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2, ... Configuration Path  Ethernet  3G/4G USB 3G/4G ADSL  Physical Interface  Always on  Always on Failover Always on  Operation Mode  100Mbps  /  50Mbps  /  5Mbps / 21Mbps 2Mbps / 22Mbps  Line Speed  100Mbps  150Mbps  WAN Physical Interface Ethernet WAN Gateway DSLAM Firewall xDSL Modem 3G/4G WAN Cellular Network  Gateway USB 3G/4G WAN Cellular Network  Gateway...
  • Page 61 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  USB 3G/4G WAN: The gateway has one USB port that can support 3G/4G USB modem  for a WAN  connection. Please plug 3G/LTE USB dongle and follow UI setting to setup.  ADSL  WAN:  The  gateway  has  one  ADSL  modem  built‐in  that  can  be  configured  to  be  a  WAN  connection, please plug in RJ11 cable (normally the landline phone cable) in DSL port and follow  UI setting to setup.   Operation Mode  There  are  three  option  items  “Always  on”,  “Failover”,  and  “Disable”  for  the  operation  mode ...
  • Page 62 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2 Interface Name  ADSL  USB 3G/4G Physical Interface  Always on  Failover   WAN‐1   □Seamless  Operation Mode  2Mbps / 22Mbps 5Mbps / 21Mbps Line Speed    [Internet Setup]‐[Internet Connection Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2 Interface Name  Ethernet over ATM with NAT 3G/4G WAN Type    [Internet Setup]‐[Ethernet over ATM with NAT WAN Type Configuration]  Configuration Path  WAN‐1  Interface Name  Auto‐reconnect (Always on) Connection Control  LLC  Data Encryption  0  VPI Number  33  VCI Number  UBR  Schedule Type ...
  • Page 63 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  system starts the failback process.  S 5:  When  failback  process  starts,  system  terminates  the  current  WAN  connection  via  Failover  WAN interface.  S 6:  System changes the data routing path back to the primary WAN interface as same state as at  the beginning of system normal operation.    Gateway ① Disconnected DSLAM WAN‐1: ADSL ② Failover Failover WAN‐2: 3G/4G ③ Start Connecting Cellular Network  Gateway ④ Connection Back DSLAM WAN‐1: ADSL Failback ⑥...
  • Page 64 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  transfer mission instantly by only changing routing path to failover interface. The dialing‐up time  of failover connection is saved since it has been connected beforehand. For some mission‐critical  applications,  this  gateway  supports  “Seamless  Failover”  to  shorten  switch  time  during  WAN  interface failover process.  So, the initial status of two WAN connections for Seamless Failover is shown in following diagram.    Gateway DSLAM Connected and Data Transferring WAN‐1: ADSL WAN‐2: 3G/4G Initial Status Connected but just Keep Alive Cellular Network  Next, Failover and Failback processes are shown in following diagram. Their steps are:  S 1:  When system discovers the primary WAN connection is failed.  S 2:  System starts the failover process. ...
  • Page 65 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Gateway ① Disconnected DSLAM WAN‐1: ADSL ② Failover Failover WAN‐2: 3G/4G ③ Change Routing via WAN-2 Cellular Network  Gateway DSLAM ④ Connection Back WAN‐1: ADSL Failback ⑥ Failback: Change WAN‐2: 3G/4G Routing back via WAN-1 ⑤ Leave it Keep Alive Cellular Network   Dual SIM Failover Scenario: ...
  • Page 66 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐1)] Configuration Path  WAN‐1  Interface Name  3G/4G  Physical Interface  Always on  Operation Mode  50Mbps / 150Mbps Line Speed    [Internet Setup]‐[Internet Connection Configuration (WAN‐1)]  Configuration Path  WAN‐1  Interface Name  3G/4G  WAN Type    [Internet Setup]‐[3G/4G WAN Type Configuration] Configuration Path  WAN‐1  Interface Name  SIM‐A First  Preferred SIM Card  So, the initial status of two WAN connections using different SIM card is shown in the following  diagram.  Cellular Network #1  Connected and Gateway Data Transferring SIM‐A Initial Status SIM‐B (SIM-A First) Not Connected Cellular Network #2 ...
  • Page 67 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  S 3:  System keeps executing data transfer via SIM‐n connection until the connection failed. Once  the  SIM‐n  connection  failed,  system  starts  the  failover  process  again  and  goes  back  to  S2  step.  Cellular Network #1  ① When Disconnected Gateway SIM‐A ② Failover Failover SIM‐B ③ Start Connecting Cellular Network #2  Cellular Network #1  Gateway ⑥ Start Connecting SIM‐A Failover ⑤...

  • Page 68: Ethernet Wan

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  In  addition,  you  also  can  setup  WAN‐2  with VLAN Tagging (Tag  ID  12) using  ADSL WAN  interface  for  your Intranet to access specific service in ISP. Following table list the physical interface configuration  for these two WAN interfaces, and their scenarios are shown in the following diagram. [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2  Interface Name  Ethernet  ADSL Physical Interface  Always on  Always on  Operation Mode  100Mbps / 100Mbps 2Mbps / 22Mbps  Line Speed  □Enable  ■Enable   12  VLAN Tagging    Ethernet WAN Gateway w/o Tag...

  • Page 69: Internet Setup

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.1.3  Internet Setup     After  specifying  the  physical  interface  for  each  WAN  connection,  administrator  must  configure  their connection profiles one after one to meet the dial in process of ISPs, so that all client hosts in the  Intranet of the gateway can access the Internet.  In  "Internet  Setup"  page,  there  are  some  configuration  windows:  "Internet  Connection  List",  "Internet Connection Configuration", "WAN Type Configuration" and related configuration windows for  each  WAN  type.  For  the  Internet  setup  of  each  WAN  interface,  you  must  specify  its  WAN  type  of ...
  • Page 70 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Internet Connection List The  Internet  Connection  List  shows  the  WAN  connection  profiles  of  all  WAN  interfaces  in  the  gateway  device,  including  interface  name,  the  kinds  of  physical  interface,  their  operation  mode  and  WAN  connection  type.  There  is  one  "Edit"  button  for  each  WAN  interface  to  let  you  configure  its ...
  • Page 71 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Interface Name  The logic name of WAN interfaces is identified by “WAN‐1”, “WAN‐2”, …, and so on.   Physical Interface  This device is equipped with some kinds of WAN Interfaces. Please refer to [Basic Network]‐ [WAN]‐[Physical Interface] section (3.1.1).   Operation Mode  It is "Always on", "Failover" or "Disable". Please refer to [Basic Network]‐ [WAN]‐[Physical  Interface] section (3.1.1).   WAN Type  The  supported  WAN  types  for  each  WAN  interface  depend  on  the  kind  of  interface.  Following are all kinds of physical interfaces and their supported WAN types.   Ethernet interface: A fixed line ISP that provides xDSL or cable modem for you to setup the  WAN connection.   Static IP Address WAN type: Select this option if ISP provides a fixed IP address to you.  You will need to enter in the IP address, subnet mask, and gateway address, provided to  you by your ISP.   Dynamic IP Address WAN type: You may choose this WAN type if you connects a cable  modem  or  a  fiber  (VDSL  modem)  for  Internet  connection.  The  assigned  IP  address  for ...
  • Page 72 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  operator  provides.  In  addition,  if  your  3G  data  plan  is  not  with  a  flat  rate,  it’s  recommended to set Connection Control mode to Connect‐on‐Demand or Manually.   ADSL  interface:  Asymmetric  digital  subscriber  line  (ADSL)  is  a  type  of  digital  subscriber  line  (DSL)  technology,  a  data  communications  technology  that  enables  faster  data  transmission ...
  • Page 73 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Ethernet interface: there are Static IP, Dynamic IP, PPPoE, PPTP and L2TP WAN types.   Static  IP  Address  WAN  Type:  Settings  include  WAN  IP  Address,  WAN  Subnet  Mask,  WAN  Gateway, Primary DNS, Secondary DNS, MTU, NAT, Network Monitoring, IGMP and WAN IP  Alias.   Dynamic  IP  Address  WAN  Type:  Settings  include  Host  Name,  ISP  registered  MAC  Address,  Connection Control, Maximum Idle Time, MTU, NAT, Network Monitoring, IGMP and WAN IP  Alias.   PPPoE WAN Type: Settings include IPv6 Dual Stack, PPPoE Account & Password, Primary DNS  /  Secondary  DNS,  Connection  Control,  Maximum  Idle  Time,  Service  Name  /  Assigned  IP ...
  • Page 74 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  NAT,  Data  Encapsulation,  VPI  Number,  VCI  Number,  Schedule  Type,  Network  Monitoring,  IGMP and WAN IP Alias.   RFC 1483 Bridged WAN type: Settings include Data Encapsulation, VPI Number, VCI Number,  Schedule Type, Network Monitoring, IGMP and WAN IP Alias.  There  are  some  common  and  important  configuration  parameters  common  to  all  WAN  Type  as  listed below.   Network Monitoring  The  gateway  supports  failover  function  and  the  function  must  depend  on  the  correct  decision ...
  • Page 75 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Start N: the count of fails N = 0 “Loading Check”  enable? Sleep for “Check  Interval” Enough  Sleep for  traffic “Check Interval” existed? “DNS Query” “ICMP Checking” Checking  Method FQDN Query ICMP Check (Target1, Target2) (Target1, Target2) Reply time  > “Latency  Success? Threshold” No, or “Check Timeout” occurs N = N+1 N < “Fail  Threshold” Connection is  Broken Try to reconnect  Connection Control  There  are  three  ways  for  connection  control,  “Auto‐reconnect  (Always  on)”,  “Dial‐on‐demand” ...
  • Page 76 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Manually:  This  gateway  won’t  start  to  establish  WAN  connection  until  you  press  “Connect”  button on web UI. After normal data transferring between LAN and WAN sides, this gateway will  disconnect WAN connection if idle time reaches value of Maximum Idle Time.  Please be noted, if the WAN interface serves as the primary one for another WAN interface in  Failover  role,  the  Connection  Control  parameter  will  not  be  available  to  you  to  configure  as  the  system must set it to “Auto‐reconnect (Always on)”.   Auto‐reconnect / Dial‐on‐demand / Manually Scenario:  As an example, WAN‐1, WAN‐2 and WAN‐3 are all Ethernet interfaces with "Always on" operation  mode. Their WAN Type is set to "Dynamic IP" but with different Connection Control approaches.  WAN‐1  uses  "Auto‐reconnect  (Always  on)",  WAN‐2  uses  "Dial‐on‐demand"  and  WAN‐3  uses ...
  • Page 77 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Its steps are:  Pre‐state: After system booting up, system tries to let the WAN connection be alive.  S 1:  When system discovers the WAN connection is failed.  S 2:  System  starts  to  re‐connect  the  WAN  connection  till  connect  successfully  as  same  as  Pre‐ state.  In  the  "Dial‐on‐demand"  scenario,  system  will  not  make  the  WAN  connection  until  gateway  receives an Internet accessing request from Intranet. And then the connection will keep alive only  when  there  still  is  data  transfer.  If  there  is  no data  transfer  for  a  period  that  is  longer  than  the ...
  • Page 78 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  ② Start Connecting Gateway Manually DSLAM xDSL Modem ③ Disconnect when ① Connect Button idle timeout Primary DNS, Secondary DNS, DHCP Servers Intranet   Its steps are:  Pre‐state: After system booting up, the WAN connection is disconnected.  S 1:  When  administrator  click  on  the  "Connect"  button  on  the  "Network  Status"  configuration  window.  S 2:  System  starts  to  make  the  WAN  connection  till  connect  successfully.  Keep  the  connection ...

  • Page 79: Load Balance

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.1.5  Load Balance     When there are more than one WAN interfaces, and when the bandwidth of one WAN connection  is  not  enough  for  the  traffic  loads  from  the  Intranet  to  the  Internet,  the  gateway  device  needs  the  WAN load balance function to enlarge the total WAN bandwidth of gateway.  AMIT  "Load  Balance"  function  for  multiple  WANs  gateway  designs  five  optional  strategies:  By  Smart  Weight,  By  Priority,  By  User  Policy,  By  Sequence  and ...
  • Page 80 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  decides  further  routing  ratio  of  connection  flow  to  all  WAN  interfaces  based  on  current  traffic  flow  loads (in bytes) on all WAN interfaces. Administrator may take it as a fast approach to maximize the  bandwidth utilization of multiple WAN interfaces in gateway.  That  is,  system  will  take  the  line  speed  settings  of  all  WAN  interfaces  specified  in  "Physical  Interface" configuration page, as the default ratio between WAN interfaces for data transfer. Based on  the ratio of packet bytes via these WAN interfaces in past period (maybe 5 minutes), system decides  how many sessions will be transferred via each WAN interface for current period of traffic loadings as  shown in the following illustration diagram. ...
  • Page 81 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Internet Setup]‐[Ethernet over ATM with NAT WAN Type Configuration]  Configuration Path  WAN‐1  Interface Name  Auto‐reconnect (Always on) Connection Control  LLC  Data Encryption  0  VPI Number  33  VCI Number  UBR  Schedule Type    [Internet Setup]‐[3G/4G WAN Type Configuration] Configuration Path  WAN‐2  Interface Name  Auto‐detection Dial‐up Profile  Auto‐reconnect (Always on) Connection Control    [Load Balance]‐[Configuration] Configuration Path  ■ Enable Load Balance  By Smart Weight Load Balance Strategy    The steps of the Smart Weight algorithm are:  Pre‐state:  System takes the  line  speed settings of all WAN interfaces as the  initial ratio between all  WAN interfaces for load balance. ...
  • Page 82 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Following  is  another  example  diagram  to  illustrate  the  scenario.  At  the  beginning,  gateway  has  two  WAN  interfaces  and  their  download  line  speed  are  22Mbps  (m  Mbps)  for  WAN‐1  interface  and  11Mbps (n Mbps) for WAN‐2. That comes from administrator subscribes ADSL ISP for a 22 Mbps WAN  connection and 3G/4G ISP for another 11 Mbps WAN connection. Administrator fills these both values  in  the  line  speed  field  for  both  WAN  interfaces.  Please  refer  to  section  [Basic  Network]‐[WAN]‐...
  • Page 83 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐n)] , n=1,2  Configuration Path  WAN‐1  WAN‐2 Interface Name  ADSL  3G/4G Physical Interface  Always on  Always on Operation Mode  2Mbps / 22Mbps 1Mbps / 11Mbps  Line Speed    [Internet Setup]‐[Internet Connection Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2 Interface Name  Ethernet over ATM with NAT 3G/4G WAN Type    [Internet Setup]‐[Ethernet over ATM with NAT WAN Type Configuration]  Configuration Path  WAN‐1  Interface Name  Auto‐reconnect (Always on) Connection Control  LLC  Data Encryption  0  VPI Number  33  VCI Number  UBR  Schedule Type ...
  • Page 84 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  By User Policy Load Balance Strategy  Finally, when you choose "By User Policy" load balance strategy, there are two more configuration  windows: "User Policy List" and "User Policy Configuration". "User Policy List" shows all your defined  user policy entries, and the "User Policy Configuration" window will let you configure one user policy  for routing dedicated packet flow via one WAN interface. They are shown in following diagrams.    Above  example  shows  that  administrator  hopes  the  packet  flow  whose  destination  is  "www.google.com"  will  be  transferred  via  WAN‐1  interface,  and  another  packet  flow  whose  destination is "www.yahoo.com" will be transferred via WAN‐2 interface. For other un‐specified packet  flows will be routed by default via different WAN interfaces by "Smart Weight" load balance strategy.  ① Google: ‐> WAN‐1 Yahoo: ‐> WAN‐2 Gateway DSLAM WAN‐1: ADSL ②...
  • Page 85 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  To  meet  the  load  balance  requirement  as  in  the  above  example  diagram,  administrator  need  configure the device based on following configuration table contents.  [Physical Interface]‐[Interface Configuration (WAN‐n)] , n=1,2  Configuration Path  Same as the one in "By Priority" load balance strategy   [Internet Setup]‐[Internet Connection Configuration (WAN‐n)], n=1, 2  Configuration Path  Same as the one in "By Priority" load balance strategy   [Internet Setup]‐[Ethernet over ATM with NAT WAN Type Configuration]  Configuration Path  Same as the one in "By Priority" load balance strategy   [Internet Setup]‐[3G/4G WAN Type Configuration] Configuration Path  Same as the one in "By Priority" load balance strategy   [Load Balance]‐[Configuration] Configuration Path  ■ Enable  Load Balance  Load Balance Strategy  By User Policy  ...
  • Page 86 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Load Balance Setting   The Load Balance is used to manage balance bandwidth usage of multiple WAN connections.         Go to Basic Network > WAN > Load Balance      When By Smart Weight is selected, user just needs to click Save button.  Load Balance  Item  Value setting  Description  Unchecked by  Load Balance  Check the Enable box to activate Load Balance function.  default  There are three strategy selections.  By Smart Weight: System will automatically adjust traffic loading based on  traffic weight of each WAN.  Load Balance  A Must filled setting  By Priority: System will adjust the loading based on user defined bandwidth  Strategy  for each WAN.  By User Policy: System will route traffics through available WAN interface  based on user defined rules.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings    When By Priority is selected, user needs to adjust the percentage of WAN loading. System will give a ...
  • Page 87 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  By Priority  Item  Value setting  Description  Edit  N/A  When click Edit button, user can edit the percentage of WAN loading.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings      When By User Policy is selected, the load balance can be configured for user’s preference.      By User Policy  Item  Value setting  Description  When click Add button, it will open the rule setting page.  Add  N/A  Detail is shown below.  When click Delete button, it will delete the selected rule.  Delete  N/A  Note that rule is selected by checking the box near Select Text  Edit  N/A  When click Edit button, user can edit the selected rule at setting page.    Create User Policy   Click Add to add rules     ...
  • Page 88 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Create User Policy  Item  Value setting  Description  There are four options can be selected :  Select Any for traffic from any source  Subnet : Traffic from the setting subnet will follow the rule. Input format  Source IP Address  A Must filled setting  is : xxx.xxx.xxx.xxx/xx  e.g. 192.168.123.0/24  IP Range : Traffic from the setting IP range will follow the rule.  Single IP : Traffic from specific IP will follow the rule.  There are five options can be selected :  Any : All traffic will follow the rule  Subnet : Traffic to the setting subnet will follow the rule. Input format is :  Destination IP  xxx.xxx.xxx.xxx/xx  e.g. 192.168.123.0/24  A Must filled setting  Address  IP Range : Traffic to the setting IP range will follow the rule.  Single IP : Traffic to specific IP will follow the rule.  Domain Name : Traffic to the specific domain name will follow the rule.  There are four options can be selected :  All : All traffic will follow the rule  Port Range : Traffic to the setting port range will follow the rule.  Destination Port  A Must filled setting  Single port : Traffic to specific port will follow the rule.  Well‐known Applications : User can select the service port of well‐known  application defined in menu.  There are three options can be selected :  Both : Traffic with TCP or UDP protocol will follow the rule.  Protocol  A Must filled setting  TCP : Traffic to the setting port range will follow the rule.  UDP : Traffic to specific port will follow the rule.  User can select the interface that traffic should go.  WAN Interface ...

  • Page 89: Lan & Vlan

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Undo  N/A  Click Undo to cancel the settings    3.3  LAN & VLAN  This section provides a brief description of LAN and VLAN. It also explains how to create and modify virtual LANs which are more commonly known as VLANs.   3.3.1 Ethernet LAN    The Local Area Network (LAN) can be used to share data or files among computers attached to a  network. Following diagram illustrates the network that wired and interconnects computers.    ...
  • Page 90 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  client hosts in the same department should own common access property and QoS property. You  can  select  either  one  operation  mode,  port‐based  VLAN or  tag‐based  VLAN,  and  then  configure  according to your network configuration.    Please  be  noted,  for  some  gateway  with  only  one  physical  Ethernet  LAN  port,  only  very  limited  configuration are available if you enable the Port‐based VLAN.    There are some common VLAN scenarios for the device as follows:   Port‐Based VLAN Tagging for Differentiated Services  Port‐based  VLAN  function  can  group  Ethernet  ports,  Port‐1  ~  Port‐4,  and  WiFi  Virtual  Access ...
  • Page 91 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  DHCP‐3  server  equipped.  He  also  configure  Office  segment  with  VLAN  ID  2.  The  VLAN  group  includes  Port‐2  and  VAP‐1  (SSID:  Staff)  with  NAT  mode  and  DHCP‐2  server  equipped.  At  last,  administrator also configure Data Center segment with VLAN ID 1. The VLAN group includes Port‐ 1 with NAT mode to WAN interface as shown in following diagram.     Above is the general case for 3 Ethernet LAN ports in the gateway. But if the device just has one  Ethernet LAN port, there will be only one VLAN group for the device. Under such situation, it still  supports both the NAT and Bridge mode for the Port‐based VLAN configuration.     Tag‐based VLAN Tagging for Location‐free Departments ...
  • Page 92 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Tag‐based  VLAN  is  also  called  a  VLAN  Trunk.  The  VLAN  Trunk  collects  all  packet  flows  with  different VLAN IDs from Router device and delivers them in the Intranet. VLAN membership in a  tagged VLAN is determined by VLAN ID information within the packet frames that are received on  a  port.  Administrator  can  further  use  a  VLAN  switch  to  separate  the  VLAN  trunk  to  different  groups based on VLAN ID. Following is an example.   In a SMB company, administrator schemes out 3 segments, Lab, Meeting Rooms, and Office. In a ...
  • Page 93 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.       VLAN Group Access Control  Administrator  can  specify  the  Internet  access  permission  for  all  VLAN  groups.  He  can  also  configure which VLAN groups are allowed to communicate with each other.  VLAN Group Internet Access  Administrator  can  specify  members  of  one  VLAN  group  to  be  able  to  access  Internet  or  not.  Following is an example that VLAN groups of VID is 2 and 3 can access Internet but the one with  VID is 1 cannot. That is, visitors in meeting room and staffs in office network can access Internet. ...
  • Page 94 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Inter VLAN Group Routing:  In Port‐based tagging, administrator can specify member hosts of one VLAN group to be able to  communicate with the ones of another VLAN group or not. This is a communication pair, and one  VLAN  group  can  join  many  communication  pairs.  But  communication  pair  doesn’t  have  the  transitive property. That is, A can communicate with B, and B can communicate with C, it doesn’t  imply that A can communicate with C. An example is shown at following diagram. VLAN groups of  VID is 1 and 2 can access each other but the ones between VID 1 and VID 3 and between VID 2  and VID 3 can’t.  94   ...
  • Page 95 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    LAN & VLAN Setting   The Ethernet LAN allows user to setup the LAN IP address for device. Setting LAN IP address and  subnet mask will affect the IP that LAN devices can get.    Go to Basic Network > LAN & VLAN > Ethernet LAN          95   ...
  • Page 96 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Ethernet LAN  Item  Value setting  Description  LAN IP can let user to access device from LAN.  LAN IP Address  A Must filled setting  Changing LAN IP means to change the DHCP server IP pool on device.  Subnet Mask is used to define the range of IP pool and it will affect the IP  Subnet Mask  A Must filled setting  address that LAN devices can get.  Save  N/A  Click the Save button to save the configuration.  Click the Undo button to restore what you just configured back to the  Undo  N/A  previous setting. Please note that the restored setting may not be the  factory default setting but a retrieve of what was saved in the memory.      The VLAN function allows you to divide local network into different virtual LAN. There are Port‐ based and Tag‐based VLAN types. Select one that applies.    For Port‐based VLAN Type  Go to Basic Network > LAN & VLAN > VLAN Tab    In VLAN type select Port‐based.      VLAN Configuration  Item   Value setting  Description  Port‐based is  Select Port‐based allow you to add rule for each LAN port, and you can do  VLAN Type ...
  • Page 97 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Add button is applied Port‐based VLAN Configuration screen will appear, which is including  3 sections: Port‐based VLAN Configuration, DHCP Server Configuration and IP Fixed Mapping  Rule List and Inter Vlan Group Routing (enter through a button)        97   ...
  • Page 98 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Port‐based VLAN Configuration  Port‐based VLAN Configuration  Item   Value setting  Description  Name  1. A Must filled  Define the Name of this rule. It has a default text and can not be modified. setting  2. String format:  already have default  texts  Enable  The box is  Click Enable box to activate this rule. unchecked by  default.  A Must filled setting  Define the VLAN ID number, range is 1~4094. VLAN ID  By default Disable is  The rule is activated according to VLAN ID and Port Members configuration  VLAN Tagging  selected.  when Enable is selected.    The rule is activated according Port Members configuration when Disable is  selected.  By default NAT is  Select NAT mode or Bridge mode for the rule.  NAT / Bridge  selected.  These box is ...
  • Page 99 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  DHCP Server Configuration   DHCP Server Configuration  Item   Value setting  Description  DHCP Server /Relay  By default Server is  Define the DHCP Server type. selected.  There are three types you can select: Server, Relay, and Disable.    If selecting Server or Disable, just go to DHCP Server Name field to start  setting Server information.    If selecting Relay type, only have to fill the DHCP Server IP Address field. Go  to DHCP Server IP Address  DHCP Server Name  A Must filled setting  Define name of the DHCP Server. IP Pool  A Must filled setting  Define the IP Pool range. There are Starting Address and Ending Address fields, if a client requests an  IP address from this DHCP Server, it will assign an IP address in the range of  IP pool.  Lease Time  A Must filled setting  Define a period of time for an IP Address that the DHCP Server leases to a  new device. By default, the lease time is 86400 seconds.  When your lease expires, you must stop using the IP address.    Domain Name  It’s optional field, please follow rules of CHCP Server page.  Go to Basic Network > Client / Server / Proxy > DHCP Server    Primary DNS ...
  • Page 100 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  settings only)  Save  NA  Port‐based  Click the Save button to save the configuration and back to  VLAN List.   IP Fixed Mapping Rule List Additionally,  you  can  add  rule  in  the  IP  Fixed  Mapping  Rule  List,  and  the  rule  list  in  only  for  Server/Disable type of DHCP  Server  /Relay  field. This table is the same with  Basic Network > Client /  Server / Proxy > DHCP Server > Fixed Mapping Tab  When Add button is applied Mapping Rule Configuration table will appear.    Mapping Rule Configuration  Item   Value setting ...
  • Page 101 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Inter VLAN Group Routing  Click  on  VLAN  Group  Routing  button  the  VLAN  Group  Internet  Access  Definition  and  Inter  VLAN  Group Routing screen will appear.  The screen in the figure shows the default setting. Each member in different VLAN IDs can’t access  each other. Click on Edit to modify the setting.    When clicking Edit button, a screen similar to this will appear.          101   ...
  • Page 102 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  VLAN Group  Item   Value setting  Description  All boxes are  By default, all boxes are checked means all VLAN ID members are allow to  VALN Group  checked by default.  access WAN interface.  Internet Access  If uncheck a VLAN ID box, it means the VLAN ID member can’t access  Definition  Internet anymore.    (VLAN ID 1 is available always, it is the default VLAN ID of LAN rule)  (VLAN ID 2 is available only when VLAN ID 2 is enabled)  The same applies to other VLAN IDs. (i.e. VLAN ID 3).  The box is  By default, members in different VLAN IDs can’t access each other. Our  Inter VLAN  unchecked by  device supports 4 rules for Inter VLAN Group Routing.  Group Routing  default.    If ID_1 and ID_2 are checked, it means members in VLAN ID_1 and VLAN  ID_2 are defined as a group member. Members of VLAN ID_1 can access  members of VLAN ID_2, so as VLAN ID_2 to VLAN ID_1.    (VLAN ID 1 is available always, it is the default VLAN ID of LAN rule)  (VLAN ID 2 is available only when VLAN ID 2 is enabled)  The same applies to other VLAN IDs. (i.e. VLAN ID 3).  NA  Click the Save button to save the configuration  Save  For Tag‐based VLAN Type    The Tag‐based VLAN allows you to custom each LAN port according to VLAN ID. There is a default rule ...
  • Page 103 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Tag‐based VLAN Rules  When Add button is applied Tag‐based VLAN Configuration screen will appear.      103   ...
  • Page 104 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Tag‐based VLAN  Item   Value setting  Description  A Must filled setting  Define the VLAN ID number, range is 6~4094.  VALN ID  Internet Access  The box is checked  Define the VLAN ID member can access Internet or not.  by default.  Port  The box is  Define which LAN port is part of the VLAN ID. unchecked by  default.  The box is  Define which VAP is part of the VLAN ID. VAP  unchecked by  Notice that a VAP is only belong to a VLAN ID.  default.  Disappear VAP if the router doesn’t support Wireless function.  By default DHCP 1 is  Assign a DHCP Server to these members of this VLAN ID. The field list  DHCP Server  selected.  available DHCP server and None items for select.  To create or edit DHCP server for VLAN, refer to Basic Network >  Client/Server/Proxy > DHCP Server  NA  Click the Save button to save the configuration  Save  Notice that after clicking Save button, always click Apply button to take ...

  • Page 105: Ipv6  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.7  IPv6    The growth of the Internet has created a need for more addresses than are possible with IPv4. IPv6  (Internet Protocol version 6) is a version of the Internet Protocol (IP) intended to succeed IPv4, which is  the protocol currently used to direct almost all Internet traffic. IPv6 also implements additional features  not present in IPv4. It simplifies aspects of address assignment (stateless address auto‐configuration),  network renumbering and router announcements when changing Internet connectivity providers. This  gateway  supports  various  types  of  IPv6  connection  (Static  IPv6  /  DHCPv6  /  PPPoEv6  /  6to4  /  6in4).  Please contact your ISP the type of IPv6 is supported before you proceed with IPv6 setup.   Static IPv6  Static IPv6 does the same function as static IPv4. The static IPv6 provides manual setting of IPv6  address, IPv6 default gateway address, and IPv6 DNS.     In above diagram depicts the IPv6 IP addressing, type in the information provided by your ISP to  setup the IPv6 network.    DHCPv6  DHCP  in  IPv6  does  the  same  function  as  DHCP  in  IPv4.  The  DHCP  server  sends  IP  address,  DNS ...
  • Page 106 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  In above diagram depicts DHCP IPv6 IP addressing, the DHCPv6 server on the ISP side assigns IPv6  address, IPv6 default gateway address, and IPv6 DNS to client host’s automatically.   PPPoEv6  PPPoEv6  in  IPv6  does  the  same  function  as  PPPoE  in  IPv4.  The  PPPoEv6  server  provides  configuration  parameters  based  on  PPPoEv6  client  request.  When  PPPoEv6  server  gets  client  request  and successfully authenticates it, the server sends IP address, DNS server addresses and other required    parameters to automatically configure the client.   106   ...
  • Page 107 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The diagram above depicts the IPv6 addressing through PPPoE, PPPoEv6 server (DSLAM) on the ISP  side  provides  IPv6  configuration  upon  receiving  PPPoEv6  client  request.  When  PPPoEv6  server  gets  client request and successfully authenticates it, the server sends IP address, DNS server addresses and    other required parameters to automatically configure the client.  6to4  6to4  is  one  mechanism  to  establish  automatic  IPv6  in  IPv4 tunnels  and  to  enable  complete  IPv6  sites communication. The only thing a 6to4 user needs is a global IPv4 address.   6to4 may be used by an individual host, or by a local IPv6 network. When used by a host, it must  have a global IPv4 address connected, and the host is responsible for encapsulation of outgoing IPv6  packets and decapsulation of incoming 6to4 packets. If the host is configured to forward packets for ...
  • Page 108 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  In  above  diagram,  the  6in4  usually  needs  to  register  to  a  6in4  tunnel  service,  known  as  Tunnel  Broker, in order to use. It also  need  end point global IPv4 address as  114.39.16.49  to complete 6in4  setting.        108   ...

  • Page 109: Ipv6 Configuration  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.7.1  IPv6 Configuration  The IPv6 Configuration setting allows user to set the IPv6 connection type to access the IPv6  network.    Ensure IPv6 is enabled and saved  Go to Basic Network > IPv6 > Configuration Tab        Select IPv6 WAN Connection Type      IPv6 Configuration  Item Value setting Description Define the selected IPv6 WAN Connection Type to establish the IPv6  connectivity.  1. Only can be    selected when IPv6  Select Static IPv6 when your ISP provides you with a set IPv6 addresses.  WAN Connection  Enable  Then go to Static IPv6 WAN Type Configuration.  Type  2. A Must filled  Select DHCPv6 when your ISP provides you with DHCPv6 services.  setting  Select PPPoEv6 when your ISP provides you with PPPoEv6 account settings. Select 6to4 when you want to user IPv6 connection over IPv4.  Select 6in4 when you want to user IPv6 connection over IPv4.       109   ...
  • Page 110 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Static IPv6 WAN Type Configuration      Static IPv6 WAN Type Configuration  Item   Value setting  Description  IPv6 Address  A Must filled setting  Enter the WAN IPv6 Address for the router. Subnet Prefix  A Must filled setting  Enter the WAN Subnet Prefix Length for the router.  Length  Default Gateway  A Must filled setting  Enter the WAN Default Gateway IPv6 address.  Primary DNS  An optional setting  Enter the WAN primary DNS Server. Secondary DNS  An optional setting  Enter the WAN secondary DNS Server. The box is  unchecked by  Enable/Disable the MLD Snooping function  MLD Snooping default    LAN Configuration      LAN Configuration  Item  ...
  • Page 111 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  DHCPv6 WAN Type Configuration      DHCPv6 WAN Type Configuration  Item  Value setting      Description  The option [From  Select the [Specific DNS] option to active Primary DNS and Secondary DNS.  DNS  Server] is selected by  Then fill the DNS information.  default  Can not modified by  Primary DNS  Enter the WAN primary DNS Server.  default  Can not modified by  Secondary DNS  Enter the WAN secondary DNS Server.  default  The box is  MLD  unchecked by  Enable/Disable the MLD Snooping function  default    LAN Configuration      LAN Configuration  Item   Value setting  Description  Global Address  Value auto‐created ...
  • Page 112 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPPoEv6 WAN Type Configuration      PPPoEv6 WAN Type Configuration  Item Value setting Description Enter the Account for setting up PPPoEv6 connection. If you want more  Account  A Must filled setting  information, please contact your ISP.  Enter the Password for setting up PPPoEv6 connection. If you want more  Password  A Must filled setting  information, please contact your ISP.  A Must filled  Enter the Service Name for setting up PPPoEv6 connection. If you want  Service Name  setting/Option  more information, please contact your ISP.  Connection Control  Fixed value  The value is Auto‐reconnect(Always on). Enter the MTU for setting up PPPoEv6 connection. If you want more  MTU  A Must filled setting  information, please contact your ISP.  The box is  MLD Snooping  unchecked by  Enable/Disable the MLD Snooping function  default      LAN Configuration     ...
  • Page 113 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  6to4 WAN Type Configuration      6to4 WAN Type Configuration  Item Value setting Description 6to4 Address  Value auto‐created  IPv6 address for access the IPv6 network.  Primary DNS  An optional setting  Enter the WAN primary DNS Server.  Secondary DNS  An optional setting  Enter the WAN secondary DNS Server.  The box is  MLD  unchecked by  Enable/Disable the MLD Snooping function  default      LAN Configuration      LAN Configuration  Item Value setting Description Global Address  An optional setting  Enter the LAN IPv6 Address for the router.  Link‐local Address  Value auto‐created  Show the link‐local address for LAN interface of router. ...
  • Page 114 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  6in4 WAN Type Configuration    Please go to find IPv6 tunnel brokers to establish 6in4 tunnel. (can find List of IPv6 tunnel brokers that  support 6in4 service from wiki)    Then filled the Local IPv4 address of router into Client IPv4 Address field in IPv6 tunnel broker setting  page.        6in4 WAN Type Configuration  Item Value setting Description Remote IPv4  A Must filled setting  Filled Server IPv4 Address gotten from tunnelbroker in this field.  Address  Local IPv4 Address  Value auto‐created  IPv4 address of this router.  Local IPv6 Address  A Must filled setting  Filled Client IPv6 Address gotten from tunnelbroker in this field.  Primary DNS  An optional setting  Enter the WAN primary DNS Server.  Secondary DNS  An optional setting  Enter the WAN secondary DNS Server.  The box is  MLD  unchecked by  Enable/Disable the MLD Snooping function  default     ...
  • Page 115 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  LAN Configuration      LAN Configuration  Item  Value setting  Description  Global Address  A Must filled setting  Filled Routed /64 gotten from tunnelbroker in this field.  Link‐local Address  Value auto‐created  Show the link‐local address for LAN interface of router.    Then go to Address Auto‐configuration (summary) for setting LAN environment.    If above setting is set, click the save button to save the configuration and click reboot button to reboot  the router.    Address Auto‐configuration (summary)              115   ...
  • Page 116 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Address Auto‐configuration  Item Value setting Description The box is  Auto‐configuration  unchecked by  Check to enable the Autoconfiguration feature.  default  Define  the  selected  IPv6  WAN  Connection  Type  to  establish  the  IPv6  connectivity.  Select Stateless to manage the Local Area Network to be SLAAC + RDNSS  Router  Advertisement  Lifetime  (A  Must  filled  setting):  Enter  the  Router  Advertisement Lifetime (in seconds). 200 is setted by default.  1. Only can be  selected when Auto‐ Select Stateful to manage the Local Area Network to be Stateful (DHCPv6). configuration ...

  • Page 117: Nat / Bridge  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.9   NAT / Bridge    Network  address  translation  (NAT)  is  a  methodology  of  remapping  one  IP  address  space  into  another by modifying network address information in Internet Protocol (IP) datagram packet headers  while they are in transit across a traffic routing device. The technique was originally used for ease of  rerouting traffic in IP networks without renumbering every host. It has become a popular and essential  tool in conserving global address space allocations in face of IPv4 address exhaustion. AMIT products  embed and  activate the NAT function by  default except  the Access  Point series of products. You also  can disable it in [Basic Network]‐[WAN]‐[Internet Setup]‐[WAN Type Configuration].  Following  features  are  included  in  the  NAT  function:  NAT  Loopback,  Virtual  Server,  Virtual ...
  • Page 118 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    NAT Loopback  This feature allows you to access the WAN global IP address from your inside NAT local network. It  is useful when you run a server inside your network. For example, if you set a mail server at LAN side,  your  local  devices  can  access  this  mail  server  through  gateway’s  global  IP  address  when  enable  NAT  loopback feature. On either side are you in accessing the email server, at the LAN side or at the WAN  side, you don’t need to change the IP address of the mail server, as shown in scenario   of following  diagram.    118   ...

  • Page 119: Virtual Server & Virtual Computer 1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  Without the need of reconfigure their PC each time, the employee from inside or  outside the office can access enterprise servers. So network administrator must activate  the "NAT Loopback" feature to do that.    Scenario Description  Local user can access mail server by FQDN or global IP when NAT loop back is enable.  Global user can access mail server only when mail server is set as virtual server of the  gateway.  Parameter Setup Example  Following 2 tables list the parameter configuration as an example for above diagram of  gateway with "NAT Loopback" feature activated.  Use default value for those parameters that are not mentioned in these tables.    [Configuration]‐[NAT Loopback] Configuration Path  ■ Enable NAT Loopback    [Virtual Server & Virtual Computer]‐[Virtual Server List] Configuration Path  2  ID  Public Port  25 (SMTP) 110 (POP3)  10.0.75.101 10.0.75.101  Server IP  25 (SMTP) 110 (POP3)  Private Port  ■ Enable ■ Enable  Rule   ...
  • Page 120 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Configuration  Item Value setting Description The box is checked by  NAT Loopback  Check the Enable box to activate this NAT function  default  Save  N/A  Click the Save button to save the settings.  Undo  N/A  Click Undo to cancel the settings      120   ...
  • Page 121 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.9.3  Virtual Server & Virtual Computer     Virtual server is another name for port forwarding used by some routers. In computer networking,  port forwarding or port mapping is an application of network address translation (NAT) that redirects a  communication request from one address and port number combination to another while the packets  are traversing a network gateway, such as a router or firewall. This technique is most commonly used to  make services on a host residing on a protected or masqueraded (internal) network available to hosts  on the opposite side of the gateway (external network), by remapping the destination IP address and  port number of the communication to an internal host.  Port  forwarding  allows remote  computers  (a  computers  on  the  Internet)  to  connect  to  a  specific  computer or service within a private local‐area network (LAN). So you can deploy some servers in your  Intranet with the firewall protection by your gateway. This device’s NAT firewall filters out unrecognized  packets  to  protect  your  Intranet,  so  all  hosts  behind  this  device  gateway  are  invisible  to  the  outside ...
  • Page 122 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Virtual Server List  "Virtual Server" feature allows you to define some servers with the global IP address or FQDN of  the gateway as if they are servers existed in the Internet. But in fact, these servers are located in the  Intranet  and  are  physically  behind  the  gateway.  The  gateway  serves  the  service  requests  by  port  forwarding the requests to the LAN servers and transfers the replies from LAN servers to the requester  on the WAN side. For example, if you set an E‐mail server on the LAN side with IP address 10.0.75.101,  a remote user can access the gateway for E‐mail service if you defined a virtual E‐mail server for the  gateway by using the real E‐mail server on the LAN side, as shown in scenario   in following diagram.        Scenario Application Timing  Set up some application servers in the Intranet of deployed network for services and are  protected by the gateway firewall. In a way that the gateway appears to be the physical  server to the remote users, while the real server is, in reality, operating and providing  service at the LAN side behind the gateway.  Scenario Description  The gateway serves as an E‐mail server for remote users E‐mail services from the  gateway.  122   ...
  • Page 123 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The gateway executes port forwarding transferring the E‐mail service requests to the  LAN servers and sends the replies from LAN servers to the requester.  The E‐mail server at LAN side is the server for E‐mail service.  Parameter Setup Example  Following table list the parameter configuration as an example for scenario ② in above  diagram. Please be noted that the E‐mail service includes SMTP and POP3 service ports.  Use default value for those parameters that are not mentioned in the table.    [Virtual Server & Virtual Computer]‐[Virtual Server List]  Configuration Path  ID  25 (SMTP) 110 (POP3)  Public Port  10.0.75.101 10.0.75.101  Server IP  25 (SMTP) 110 (POP3)  Private Port  ■ Enable ■ Enable  Rule    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.33 for WAN interface. It serves as a NAT router.  Define the E‐mail virtual server to be located at a server with IP address 10.0.75.101 in  the Intranet of Network‐A, including SMTP service port 25 and POP3 service port 110.  So, the remote user can access the E‐mail server in the gateway that has the global IP  118.18.81.33 at its WAN side. But the real E‐mail server is located at LAN side and the  gateway is the port forwarder for E‐mail service.  A virtual server rule can be integrated with a schedule rule. That means, the virtual  server rule can be activated only at the pre‐defined time schedule.  Virtual Computer List ...
  • Page 124 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing  To setup some hosts in the Intranet of deployed networking to be visible to outside  world but also be protected by the NAT gateway firewall, use the "Virtual Computer"  feature in the gateway to implement the application scenario.  Scenario Description  A LAN host is assigned with a global IP address to be visible to outside world. The host  has an embedded FTP file server and is protected by the gateway firewall.  The gateway acts as the media between the LAN host and outside world to allow  remote access.  Parameter Setup Example  Following table list the parameter configuration as an example for scenario ③ in above  diagram.  Use default value for those parameters that are not mentioned in the table.    [Virtual Server & Virtual Computer]‐[Virtual Computer List]  Configuration Path  ID  Global IP  118.18.81.44 10.0.75.102 Local IP  ■ Enable Rule  124   ...
  • Page 125 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.33 for WAN interface. It serves as a NAT router.  A LAN host with private IP address 10.0.75.102 has an embedded FTP file server in it.  The host is expected to be visible to the outside world with global IP address  118.18.81.44, but also be protected by the gateway firewall.  Configure a virtual computer in the gateway for the mapping between the global IP  address 118.18.81.44 and the local IP address 10.0.75.102. The gateway will take care  of all accessing to the FTP file server by server's global IP address, and it acts as a media  between the LAN host and the outside world by using its "Virtual Computer" feature.  So remote users can request for file services from the FTP file server, even it is existed  in a LAN host.    The Virtual Server setting allows user to redirect a communication request from one   address and port number combination to another while the packets are traversing a   network gateway, such as a router or firewall.  The Virtual Computer setting allows user to use the original NAT feature, and allows   you to setup the one‐to‐one mapping of multiple pairs of global IP address and local   IP address.  Enable Virtual Server and Virtual Computer    Go to Basic Network > NAT / Bridging > Virtual Server & Virtual Computer tab    Configuration  Item   Value setting  Description  The box is unchecked by  Virtual Server  Check the Enable box to activate this NAT function  default  The box is checked by  Virtual Computer  Check the Enable box to activate this NAT function  default  Save  N/A ...
  • Page 126 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Virtual Server    The router allows you to custom your Virtual Server rules. The router supports up to a maximum of 20  rule‐based Virtual Server sets.  When Add button is applied Virtual Server Rule Configuration screen will appear.    Virtual Server Rule Configuration  Item   Value setting  Description  Define the selected interface to be the packet‐entering interface of the  router.   If the packets to be filtered are coming from WAN‐x then select WAN‐x for  1. A Must filled setting 2.  this field.   WAN Interface  Default is ALL.  Select ALL for packets coming into the router from any interfaces.  It can be selected WAN‐x box when WAN‐x enabled.    This field is to specify the IP address of the interface selected in the WAN  Server IP  A Must filled setting  Interface setting above.  When “ICMPv4” is selected  It means the option “Protocol” of packet filter rule is ICMPv4.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Protocol  A Must filled setting  Scheduling setting under System)     Then check Enable box to enable this rule.  When “TCP” is selected  126   ...
  • Page 127 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  It means the option “Protocol” of packet filter rule is TCP.  Public Port selected a predefined port from Well‐known Service, and  Private Port is the same with Public Port number.   Public Port is selected Single Port and specify a port number, and Private  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  When “UDP” is selected  It means the option “Protocol” of packet filter rule is UDP.  Public Port selected a predefined port from Well‐known Service, and  Private Port is the same with Public Port number.   Public Port is selected Single Port and specify a port number, and Private  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  When “TCP & UDP” is selected  It means the option “Protocol” of packet filter rule is TCP and UDP.  Public Port selected a predefined port from Well‐known Service, and  Private Port is the same with Public Port number.   Public Port is selected Single Port and specify a port number, and Private  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  When “GRE” is selected  It means the option “Protocol” of packet filter rule is GRE.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   127   ...
  • Page 128 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Then check Enable box to enable this rule.  When “ESP” is selected  It means the option “Protocol” of packet filter rule is ESP.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  Click the Save button to save the settings.  When “SCTP” is selected  It means the option “Protocol” of packet filter rule is SCTP.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  When “User‐defined” is selected  It means the option “Protocol” of packet filter rule is User‐defined.  For Protocol Number, enter a port number.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Enable box to enable this rule.  Save  N/A  Click the Save button to save the settings.  Undo  N/A  Click Undo to cancel the settings.  When the Back button is clicked the screen will return to the Packet Filters  Back  N/A  Configuration page.    Create/Edit Virtual Computer    The router allows you to custom your Virtual Computer rules. The router supports up to a maximum of  20 rule‐based Virtual Computer sets.    When Add button is applied Virtual Computer Rule Configuration screen will appear.    128   ...

  • Page 129: Special Ap & Alg  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Virtual Computer Rule Configuration  Item   Value setting  Description  Global IP  A Must filled setting  This field is to specify the IP address of the WAN IP.  Local IP  A Must filled setting  This field is to specify the IP address of the LAN IP.  Enable  N/A  Then check Enable box to enable this rule.  Save  N/A  Click the Save button to save the settings.    3.9.5  Special AP & ALG     As a pure NAT gateway, it doesn't allow an active connection request from outside world. All this  kind of requests will be ignored by the NAT gateway. But at the client hosts in the Intranet, users  may use applications that need more service ports to be allowed for passing through the NAT  gateway. The "Special AP" feature in the gateway can solve this problem. That is, some  applications require multiple connections, like Internet games, Video conferencing, Internet  telephony, etc. Because of the firewall function, these applications cannot work with a pure NAT  router. The Special Applications feature allows some of these applications to work with this  product.    Besides, application‐level gateway (ALG) allows customized NAT traversal filters to be plugged into  the  gateway  to  support  address  and  port  translation  for  certain  application  layer  "control/data" ...
  • Page 130 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    In  "Special  AP  &  ALG"  page,  there  is  one  configuration  window  for  "ALG"  feature.  The  gateway  provides "SIP ALG" here. In addition, there also be one "Special AP List" window to list all your defined  special applications. Using "Add" or "Edit" button to add and create one new special application or to  modify  an  existed  one.  When  "Add"  or  "Edit"  button  is  applied  the  "Special  AP  Rule  Configuration"  window will appear to let you define a application rule. The parameters include the trigger port, the  allowed incoming ports, the integrated time schedule rule, and the rule activation.  Special AP List ...
  • Page 131 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing  When local user wants to run an application to access the server in the Internet and the  application need more than one connection session with different service ports to finish  its function. You can define one special application rule for it. The rule can be integrated  with one schedule rule. That is, the special application rule can be activated only at the  pre‐defined schedule.  Scenario Description  Local user runs an application to access the Internet server by a trigger packet with the  dedicated destination port.  Gateway opens more service ports for incoming packets to pass through the gateway  into the Intranet from the Internet if the application requires.  Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in  above diagram with one special application rule to be defined.  Use default value for those parameters that are not mentioned in the table.    [Special AP & ALG]‐[Special AP List] Configuration Path  ID  554 (Quick Time 4) Trigger Port  6970‐6999 Incoming Ports  ■ Enable Rule    131   ...
  • Page 132 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.33 for WAN interface. It serves as a NAT router.  Define a special application rule with the trigger port 554 (Quick Time 4) and incoming  ports 6970‐6999, and activate the rule.  So, the local user at host with IP address 10.0.75.100 can enjoy the music by using Quick  Time 4 application. The media server is in the Internet.  ALG Configuration  This gateway supports the SIP ALG feature to allow one SIP phone behind the NAT gateway can  call  another  SIP  phone  in  the  Internet,  even  the  gateway  executes  its  NAT  mechanism  between  the  Intranet and the Internet.  The NAT gateway  monitors  the control traffic and open up port mappings  (firewall  pinhole)  dynamically  as  required  to  know  about  an  address/port  number  combination  that ...
  • Page 133 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  gateway.  Scenario Description  The "SIP ALG" feature in the NAT Gateway is enabled to monitor, open up ports and  make the address and port translation for the voice communication of the SIP phone  behind the gateway.  A SIP phone behind a NAT gateway can call another SIP phone with the help of the SIP  server in the Internet.  Parameter Setup Example  Following table lists the parameter configuration for the NAT gateway in above diagram.    Configuration Path [Special AP & ALG]-[Configuration] SIP ALG ■ Enable   Scenario Operation Procedure  In above diagram, the NAT Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.33 for WAN interface. It serves as a NAT router.  Configure the NAT gateway with SIP ALG being enabled.  When the SIP Phone #1 behind the NAT gateway has booted up, it will register to the  SIP server in the Internet. So, the SIP server knows where the SIP Phone #1 is. In the  same way, the SIP Phone #2 also registers to the SIP server.  A local user wants to make one call to the SIP Phone #2 by using the SIP Phone #1, the  NAT Gateway will monitor the calling process, open up required service ports for  incoming packets and make the address and port translation for the voice  communication.  First, the calling starts from the SIP Phone #1 to the SIP server. Then the SIP server  invites the SIP Phone #2 and finally, the SIP Phone #1 talks to the SIP Phone #2, as  shown in above diagram.     ...
  • Page 134 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Special AP & ALG tab  Item   Value setting  Description  The box is checked by  Special AP  Check the Enable box to activate this NAT function  default  The box is checked by  ALG Enable  Check the Enable box to activate this NAT function  default  Save  N/A  Click the Save button to save the setting  Undo  N/A  Click Undo to cancel the settings      Create/Edit Special AP    The router allows you to custom your Special AP rules. The router supports up to a maximum of 8 rule-based Special AP sets.
  • Page 135 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Special AP List  Item   Value setting  Description  Define the selected interface to be the packet‐entering interface of the  router.  If the packets to be filtered are coming from WAN‐x then select WAN‐x for  1. A Must filled setting 2.  this field.   WAN Interface  Default is ALL.  Select ALL for packets coming into the router from any interfaces.  It can be selected WAN‐x box when WAN‐x enabled.    When Popular Applications is selected “User‐defined”  Port is set a port number, and Incoming Ports can be set a port number or  a port range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “Battle.net”   Port and Incoming Ports will be defined automatically.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “Dialpad”  Trigger Port  A Must filled setting  Port and Incoming Ports will be defined automatically.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “ICU II”  Port is the same with Incoming Ports.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “MSN Gaming Zone” ...
  • Page 136 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “PC‐to‐Phone”  Port is the same with Incoming Ports.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  When Popular Applications is selected “Quick Time 4”  Port is the same with Incoming Ports.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under System)   Then check Rule box to enable this rule.  Save  N/A  Click Save to save the settings.      136   ...

  • Page 137: Dmz & Pass Through  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.9.7  DMZ & Pass Through    DMZ (De Militarized Zone) Host is a host that is exposed to the Internet cyberspace but still within  the protection of firewall by gateway device. So, the function allows a computer to execute 2‐way  communication for Internet games, Video conferencing, Internet telephony and other special  applications. In some cases when a specific application is blocked by NAT mechanism, you can  indicate that LAN computer as a DMZ host to solve this problem.        In "DMZ" page, there is only one configuration window for "DMZ" feature. The window lets you  activate the DMZ function and specify the IP address in the Intranet to be DMZ host so that the host  under DMZ function can run applications freely that would, otherwise, blocked by NAT mechanism of  the gateway with DMZ feature disabled. That is, the incoming packets issued by an active application in  the  Internet  are  usually  blocked  outside  of  the  NAT  gateway.  But  the  DMZ  host  can  receive  those  packets and make replies. That is, it is reactive to outside world. In the meantime, it is also protected  by the gateway firewall.  Configuration  This  feature  allows  you  to  ask  the  gateway  pass  through  all  normal  packets  to  the  DMZ  host ...
  • Page 138 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  When the administrator of the gateway wants to set up some service daemons in a host  that is in the Intranet to allow remote users request for services from the host actively,  even the host is behind a NAT gateway. But remote users think the gateway provides  those services, so users use the global IP of the gateway to request their services. Apply  the DMZ feature in the NAT gateway to meet the application scenario. In addition,  please also be noted that the client host is still protected by the gateway firewall.  Scenario Description  The DMZ host is behind a NAT gateway and receives all normal and active packets from  the Internet.  Remote user can access the DMZ host by using the IP address of the gateway, and the  gateway will skip the NAT checking on the DMZ host.  DMZ host is still protected by the gateway firewall.  Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in  above diagram with DMZ enabling.  Use default value for those parameters that are not mentioned in the table.    Configuration Path [DMZ]-[Configuration] IP Address of DMZ Host: 10.0.75.100 ■ Enable   Scenario Operation Procedure  In above diagram, the NAT Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.33 for WAN interface. It serves as a NAT router.  138   ...
  • Page 139 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Configure a host in the Intranet to be the DMZ Host and activate the rule, whose IP  address is 10.0.75.100.  Assume there is an X server installed in the DMZ host. Then, the remote user can  request services from the X server in the DMZ host by skipping the NAT checking by the  gateway.    DMZ & Pass Through Setting   The DMZ setting allows that Host is a host that is exposed to the Internet cyberspace but still with  the protection of firewall by gateway device.      Enable DMZ and Pass Through Enable    Go to Basic Network > NAT / Bridging > DMZ tab    Configuration  Item   Value setting  Description  DMZ  1. A Must filled setting 2.  Check the Enable box to activate this NAT function  Default is ALL.  Define the selected interface to be the packet‐entering interface of the router.  If the packets to be filtered are coming from WAN‐x then select WAN‐x for this  field.   Select ALL for packets coming into the router from any interfaces.  It can be selected WAN‐x box when WAN‐x enabled.  This field of DMZ Host is to specify the IP address of Host LAN IP.  Pass Through  The box is checked by  Check the Enable box to activate this NAT function  Enable ...

  • Page 140: B  Routing  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.b  Routing    If you have more than one router and subnet, you will need to enable routing function to allow  packets to find proper routing path and allow different subnets to communicate with each other.  Routing is the process of selecting best paths in a network. It is performed for many kinds of networks,  like electronic data networks (such as the Internet), by using packet switching technology. The routing  process usually directs forwarding on the basis of routing tables which maintain a record of the routes  to various network destinations. Thus, constructing routing tables, which are held in the router's  memory, is very important for efficient routing. Most routing algorithms use only one network path at a  time.  The routing tables record your pre‐defined routing paths for some specific destination subnets. It is  static  routing.  However,  if  the  contents  of  routing  tables  record  the  obtained  routing  paths  from  neighbor routers by using some protocols, such as RIP, OSPF and BGP. It is dynamic routing. These both  routing approaches will be illustrated one after one.  3.b.1  Static Routing     "Static Routing" function lets you define the routing paths for some dedicated hosts/servers or  subnets to store in the routing table of the gateway. The gateway system will route incoming  packets to different peer gateways based on the routing table. You define the static routing  information in gateway system.    In "Static Routing" page, there are three configuration windows for static routing feature. They  are the "Configuration" window, "Static Routing Rule List" window and "Static Routing Rule  Configuration" window. The "Configuration" window lets you activate the global static routing ...
  • Page 141 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  applied the "Static Routing Rule Configuration" window will appear to let you define a static  routing rule. The parameters include the destination IP address and subnet mask of dedicated  host/server or subnet, the IP address of peer gateway, the metric and the rule activation.  Configuration Just check the "Enable" box to activate the "Static Routing" feature.  Static Routing Rule List The Static Routing Rule List shows the setup parameters of all static routing rule enteries. There also be one "Add" button at the "Static Routing Rule List" caption, that can let you add one new static routing rule.

  • Page 142: Subnet Mask

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  destination. It can be carried out by the "Static Routing" feature.  Scenario Description  Dedicated packet flows from the Intranet will be routed to their destination via the pre‐ defined peer gateway and corresponding gateway interface that are defined in the  system routing table by manual.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Static Routing" enabling.  Use default value for those parameters that are not mentioned in the tables.    Configuration Path [Static Routing]-[Configuration] Static Routing ■ Enable   Configuration Path [Static Routing]-[Static Routing Rule List] Destination IP 173.194.72.94 188.125.73.108 Subnet Mask 255.255.255.255 255.255.255.255 Gateway 118.18.81.1 203.95.80.1 Metric Rule ■...

  • Page 143: Static Routing Setting

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Static Routing Setting   The static routing setting allows user to create and customize static routing rules through the    router based on their office setting.   Go to Basic Network > Routing > Static Routing Tab     Static Routing Tab  Item  Value setting  Description  Enable Static  The box is unchecked by  Check the Enable box to activate this function  Routing function  default    Create/Edit Static Routing Rules    The router allows you to custom your static routing rules. It supports up to a maximum of 64 rule sets.       When Add button is applied Static Routing Rule Configuration screen will appear.     ...
  • Page 144 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  IPv4 Static Routing  Item  Value setting  Description  1. IPv4 Format  Destination IP  The Destination IP of this static routing rule.  2. A Must filled setting  255.255.255.0  (/24)  is  set  Subnet Mask  The Subnet Mask of this static routing rule.  by default  1. IPv4 Format  Gateway IP  The Gateway IP of this static routing rule.  2. A Must filled setting  Interface  Auto is set by default  The Interface of this static routing rule.  1. Numberic String Format  Metric  The Metric of this static routing rule.  2. A Must filled setting  Enabling  the  The  box  is  unchecked  by  Click Enable box to activate this rule.  rule  default.  Save  NA ...

  • Page 145: B.3  Dynamic Routing  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.b.3  Dynamic Routing     Dynamic Routing, also called adaptive routing, describes the capability of a system, through which  routes are characterized by their destination, to alter the path that the route takes through the  system in response to a change in network conditions. The adaptation is intended to allow as  many routes as possible to remain valid (that is, have destinations that can be reached) in  response to the change.  This gateway supports dynamic routing protocol, such as RIPv1/RIPv2 (Routing Information  Protocol), OSPF (Open Shortest Path First), BGP (Border Gateway Protocol) for you to establish  routing table automatically. The feature of dynamic routing will be very useful when there are lots  of subnets in your network. Generally speaking, RIP is suitable for small network. OSPF is more  suitable for medium network. BGP is more used for big network infrastructure.  In the "Dynamic Routing" page, there are seven configuration windows for dynamic routing  feature. They are the "RIP Configuration" window, "OSPF Configuration" window, "OSPF Area List",  "OSPF Area Configuration", "BGP Configuration", "BGP Neighbor List" and "BGP Neighbor  Configuration" window. RIP, OSPF and BGP protocols can be configured individually.  The "RIP Configuration" window lets you choose which version of RIP protocol to be activated or  disable it. The "OSPF Configuration" window can let you activate the OSPF dynamic routing  protocol and specify its backbone subnet. Moreover, the "OSPF Area List" window lists all defined  areas in the OSPF network. Using the "Add" button to add and create one new OSPF area and the  "Edit" button to modify an existed one. Creation and modification can be done in the "OSPF Area  Configuration" window. However, the "BGP Configuration" window can let you activate the BGP  dynamic routing protocol and specify its self ID. The "BGP Neighbor List" window lists all defined  neighbors in the BGP network. By using the "Add" button to add and create one new BGP  neighbor and the "Edit" button to modify an existed one. You can do them in the "BGP Neighbor  Configuration" window.  145   ...
  • Page 146 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    These three dynamic routing protocols are described as follows.   RIP Scenario The Routing Information Protocol (RIP) is one of the oldest distance‐vector routing protocols,  which employs the hop count as a routing metric. RIP prevents routing loops by implementing a  limit on the number of hops allowed in a path from the source to a destination. The maximum  146   ...

  • Page 147: Rip Configuration

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  number of hops allowed for RIP is 15. This hop limit, however, also limits the size of networks that  RIP can support. A hop count of 16 is considered an infinite distance, in other words the route is  considered unreachable. RIP implements the split horizon, route poisoning and holddown  mechanisms to prevent incorrect routing information from being propagated.  RIP Configuration In the "RIP Configuration" window, you can just choose the version of RIP protocol to activate the  dynamic routing feature, or disable it.   OSPF Scenario Open Shortest Path First (OSPF) is a routing protocol for Internet Protocol (IP) networks. It uses a  link state routing algorithm and falls into the group of interior routing protocols, operating within  a single autonomous system (AS). OSPF is perhaps the most widely used interior gateway protocol  (IGP) in large enterprise networks. IS‐IS, another link‐state dynamic routing protocol, is more  common in large service provider networks. The most widely used exterior gateway protocol is  the Border Gateway Protocol (BGP), the principal routing protocol between autonomous systems  on the Internet.  OSPF is an interior gateway protocol (IGP) for routing Internet Protocol (IP) packets solely within a  single routing domain, such as an autonomous system. It gathers link state information from  available routers and constructs a topology map of the network. The topology is presented as a  routing table to the Internet Layer which routes datagrams based solely on the destination IP  address found in IP packets.  OSPF detects changes in the topology, such as link failures, and converges on a new loop‐free  routing structure within seconds. It computes the shortest path tree for each route using a  method based on Dijkstra's algorithm, a shortest path first algorithm.  The OSPF routing policies for constructing a route table are governed by link cost factors (external  metrics) associated with each routing interface. Cost factors may be the distance of a router  (round‐trip time), data throughput of a link, or link availability and reliability, expressed as simple  unitless numbers. This provides a dynamic process of traffic load balancing between routes of  equal cost.  An OSPF network may be structured, or subdivided, into routing areas to simplify administration  and optimize traffic and resource utilization. Areas are identified by 32‐bit numbers, expressed  either simply in decimal, or often in octet‐based dot‐decimal notation, familiar from IPv4 address  notation.  OSPF Configuration In the "OSPF Configuration" window, you can just check the "Enable" box to activate the OSPF ...
  • Page 148 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  the "OSPF Area List" caption to allow you to add one new OSPF area. The "Edit" button at the end of each OSPF area definition can let you modify it. OSPF Area Configuration To configure one OSPF area, you must specify related parameters including the area subnet, the  area ID and area activation by an "Enable" box. Following diagram is an example for the scenario.       ...
  • Page 149 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Following tables list the parameter configuration as an example for the OSPF gateway in  above diagram.  Use default value for those parameters that are not mentioned in the tables.    Configuration Path [Dynamic Routing]-[OSPF Configuration] OSPF ■ Enable Backbone Subnet 10.0.0.0/16   Configuration Path [Dynamic Routing]-[OSPF Area List] Area Subnet 10.0.75.0/24 10.0.76.0/24 Area ID 10.0.75.254 10.0.76.254 Area ■ Enable ■ Enable   Scenario Operation Procedure  In above diagram, the OSPF Gateway is one gateway of the enterprise backbone (area ...
  • Page 150 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The BGP Neighbor List shows all BGP neighbors definition. There also be one "Add" button at the "BGP Neighbor List" caption that can let you add and create one new BGP neighbor. The "Edit" button at the end of each BGP neighbor definition can let you modify it.
  • Page 151 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  some other border gateways for exchanging routing information.  The BGP gateway will distribute the collected routing information in its dominated AS.  Then all routers in the AS know how to route packets to other AS.  Parameter Setup Example  Following tables list the parameter configuration as an example for the BGP gateway in  above diagram.  Use default value for those parameters that are not mentioned in the tables.    Configuration Path [Dynamic Routing]-[BGP Configuration] ■ Enable Self ID   Configuration Path [Dynamic Routing]-[BGP Neighbor List] Neighbor IP 10.101.0.1 10.102.0.1 10.103.0.1 10.104.0.1 Neighbor ID Neighbor ■ Enable ■ Enable ■ Enable ■...
  • Page 152 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Dynamic Routing Setting   The dynamic routing setting allows user to customize RIP, OSPF, and BGP protocol through the  router based on their office setting.        Go to Basic Network > Routing > Dynamic Routing Tab     Item  Value setting  Description  Enable Dynamic  The box is unchecked by  Check the Enable box to activate this function  Routing function  default      The RIP configuration setting allows user to customize RIP protocol through the router based on  .  their office setting        ...
  • Page 153 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Item   Value setting  Description  Enable OSPF  Disable is set by default  Click Enable box to activate the OSPF protocol.  1. IPv4 Format  Router ID  The Router ID of this router on OSPF protocol   2. A Must filled setting  The Authentication method of this router on OSPF protocol.  Select None will disable Authentication on OSPF protocol.  Select Text will enable Text Authentication with entered the Key in this  Authentication  None is set by default  field on OSPF protocol.  Select MD5 will enable MD5 Authentication with entered the ID and Key in  these fields on OSPF protocol.  1. Classless Inter Domain  Routing (CIDR) Subnet  Backbone  Mask Notation. (Ex:  The Backbone Subnet of this router on OSPF protocol.  Subnet  192.168.1.0/24)  2. A Must filled setting    Create/Edit OSPF Area Rules  The router allows you to custom your OSPF Area List rules. It supports up to a maximum of 32 rule sets.      When Add button is applied OSPF Area Rule Configuration screen will appear.  153   ...
  • Page 154 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Item   Value setting  Description  1. Classless Inter Domain  Routing (CIDR) Subnet  Mask Notation. (Ex:  Area Subnet  The Area Subnet of this router on OSPF Area List.  192.168.1.0/24)  2. A Must filled setting  1. IPv4 Format  Area ID  The Area ID of this router on OSPF Area List.  2. A Must filled setting  The box is unchecked by  Area Enable  Click Enable box to activate this rule.  default.  Save  N/A  Click the Save button to save the configuration      The BGP configuration setting allows user to customize BGP protocol through the router based on  their office setting            154   ...
  • Page 155 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Item   Value setting  Description  Enable BGP  The box is unchecked by  Check the Enable box to activate the BGP protocol.  function  default  ASN  1. Numberic String  The ASN Number of this router on BGP protocol.  Format  2. A Must filled setting  Router ID  1. IPv4 Format  The Router ID of this router on BGP protocol.  2. A Must filled setting    Create/Edit BGP Network Rules  The router allows you to custom your BGP Network rules. It supports up to a maximum of 32 rule sets.      When Add button is applied BGP Network Rule Configuration screen will appear.      Item   Value setting  Description  1. IPv4 Format  The Network Subnet of this router on BGP Network List. It composes of  Network Subnet  entered the IP address in this field and the selected subnet mask.  2. A Must filled setting  The box is unchecked by  Network Enable  Click Enable box to activate this rule.  default.  Save ...
  • Page 156 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Add button is applied BGP Neighbor Rule Configuration screen will appear.      Item   Value setting  Description  1. IPv4 Format  Neighbor IP  The Neighbor IP of this router on BGP Neighbor List.  2. A Must filled setting  1. Numberic String Format  Remote ASN  The Remote ASN of this router on BGP Neighbor List.  2. A Must filled setting  The box is unchecked by  Neighbor Enable  Click Enable box to activate this rule.  default.  Save  N/A  Click the Save button to save the configuration      156   ...

  • Page 157: B.5  Routing Information  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.b.5  Routing Information    The routing information allows user to view the routing table and policy routing information  based on their office setting. Policy Routing Information is available when the Load Balanced is  .  enabled and the Load Balance Strategy is By User Policy   Go to Basic Network > Routing > Routing Information Tab      Item  Value setting  Description  Destination IP  N/A  Routing record of Destination IP. IPv4 Format.  Subnet Mask  N/A  Routing record of Subnet Mask. IPv4 Format.  Gateway IP  N/A  Routing record of Gateway IP. IPv4 Format.  Metric  N/A  Routing record of Metric. Numeric String Format.  Interface  N/A  Routing record of Interface Type. String Format.        Item  Value setting  Description  Policy Routing Source  N/A  Policy Routing of Source. String Format.  Source IP ...
  • Page 158 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Destination Port  N/A  Policy Routing of Destination Port. String Format.  WAN Interface  N/A  Policy Routing of WAN Interface. String Format.        158   ...

  • Page 159: D   Client & Server & Proxy  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.d   Client & Server & Proxy    This section presents application clients, servers or proxies running in the gateway system. There  are mainly Dynamic DNS client and DHCP server in the current gateway device.  3.d.1  DNS & DDNS  How  does  user  access  your  server  if  your  WAN  IP  address  changes  all  the  time?  One  way  is  to  register  a  new  domain  name,  and  maintain  your  own  DNS  server.  Another  simpler  way  is  to  apply  a ...
  • Page 160 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  service provider, the host name of the gateway, and the user name (or E‐mail address) and password  (or key) for authenticating to the service provider successfully. This device supports most popular third‐ party  DDNS  service  provider,  including  DynDNS.org(Dynamic),  DynDNS.org(Custom),  No‐IP.com,  TZO.com, and DHS.org. Before you enable Dynamic DNS, you need to register an account with one of  these Dynamic DNS servers that we list in Provider field.  Once the IP address of a WAN interface in the gateway has changed, the dynamic DNS agent in the  gateway will inform the DDNS server with the new IP address. The server automatically re‐maps your  domain name with the changed IP address. So, other hosts in the Internet world will be able to link to  your gateway by using your domain name regardless of the changing global IP adress.   Dynamic DNS Scenario    Scenario Application Timing  When the IP address of the Gateway is often changed by ISP, and other hosts in the  Internet want to link to the gateway device by using its corresponding domain name.  The gateway must provide the dynamic DNS function to carry out the requirement.  Scenario Description  Apply one account to the DDNS provider for DDNS service before DDNS function in the  gateway can work.  The gateway asks the DDNS server to re‐map the domain name and WAN's IP address of  the gateway once the IP address has been changed.  Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in  above diagram with "Dynamic DNS" enabling.  160   ...
  • Page 161 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Use default value for those parameters that are not mentioned in the table.    [Dynamic DNS]‐[Dynamic DNS] Configuration Path  ■ Enable DDNS  No‐IP.com Provider  JP‐NB Host Name  Chinghuihsieh Username / E‐mail ddnspassword Password / Key    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and gets a dynamic IP 118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  Configure the required parameters for DDNS function by referring to above setup  example. When the gateway has booted up and has gotten a dynamic IP address for the  WAN interface, the DDNS agent in the gateway tries to request the DDNS server with  the mapping between the domain name and the obtained WAN IP address of the  gateway.  The DDNS server broadcasts the mapping to other DNS servers for DNS hosting service  in the Internet world. So, other hosts in the Internet can link to the gateway by using  the domain name.  Once the gateway has dynamically changed its WAN IP address from ISP, the DDNS  agent tries again to request the DDNS server with the re‐mapping between the domain  name and the new WAN IP address of the gateway.  The DDNS server broadcasts again the new mapping to other DNS servers for DNS  hosting service in the Internet world.  Finally, other hosts in the Internet can still link to the gateway by using the domain  name, even the WAN IP address of the gateway has changed.      DNS & DDNS Setting  ...
  • Page 162 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.       When Add button is applied Pre‐defined Domain Name Configuration screen will appear.      Pre‐defined Domain Name Configuration  Item  Value setting  Description  1. String format can be  any text  Domain Name  Enter a domain name that mapping the IP Address.  2. A Must filled setting  1. IPv4 format  IP Address  Enter a IP Address that mapping the Domain Name.  2. A Must filled setting  Enabling the  The box is unchecked by  Click Enable box to activate this rule.  rule  default.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings  When the Back button is clicked the screen will return to the Dynamic DNS  Back  N/A  configuration page.           ...
  • Page 163 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Setup Dynamic DNS  The router allows you to custom your Dynamic DNS settings.      DDNS (Dynamic DNS) Configuration  Item   Value setting  Description  Enable DDNS  The box is unchecked by  Check the Enable box to activate this function  function  default  WAN Interface  WAN 1 is set by default  Selected the WAN Interface IP Address of the router.  DynDNS.org (Dynamic) is  Provider  Your DDNS provider of Dynamic DNS.  set by default  1. String format can be  any text  Host Name  Your registered host name of Dynamic DNS.  2. A Must filled setting  1. String format can be  User Name / E‐ any text  Your User name or E‐mail addresss of Dynamic DNS.  Mail  2. A Must filled setting  1. String format can be  any text  Password / Key  Your Password or Key of Dynamic DNS.  2. A Must filled setting  Save  N/A ...

  • Page 164: Dhcp Server

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3.d.3  DHCP Server   DHCP Server The gateway supports up to 4 DHCP servers to fulfill the DHCP requests from different VLAN  groups (please refer to VLAN section for getting more usage details). And there is one default  setting for whose LAN IP Address is the same one of gateway LAN interface, with its default  Subnet Mask setting as “255.255.255.0”, and its default IP Pool ranges is from “.100” to “.200” as  shown at the DHCP Server List page on gateway’s WEB UI.  User can add more DHCP server configurations by clicking on the “Add” button behind “DHCP  Server List”, or clicking on the “Edit” button at the end of each DHCP Server on list to edit its  current settings.  Also, user can select DHCP Server and delete it by clicking on the “Select” check‐box and the  “Delete” button.    164   ...
  • Page 165 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   DHCP Clients List  To show the DHCP clients list with some details/information like the LAN Interface, IP Address,  Host Name, MAC Address and the Remaining Lease Time.     Fixed Mapping  User can assign fixed IP address to map the specific client MAC address by select them then copy,  when  targets  were  already  existed  in  the  DHCP  Client  List,  or  to  add  some  other  Mapping  Rules  by  manually in advance, once the target's MAC address was not ready to connect.        DHCP Server Setting   The DHCP Server setting allows user to create and customize DHCP Server policies to assign IP  .  Addresses to the devices on the local area network (LAN)  ...
  • Page 166 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Create/Edit DHCP Server Policy  The router allows you to custom your DHCP Server Policy. It supports up to a maximum of 4 policy sets.      When Add button is applied DHCP Server Configuration screen will appear.      DHCP Server Configuration  Item   Value setting  Description  1. String format can be  DHCP Server  Enter a DHCP Server name. Enter a name that is easy for you to  any text  Name  understand.  2. A Must filled setting  1. IPv4 format.  LAN IP  The LAN IP Address of this DHCP Server.  Address  2. A Must filled setting  Subnet Mask  The Subnet Mask of this DHCP Server.  255.0.0.0 (/8) is set by  166   ...
  • Page 167 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  default  1. IPv4 format.  The IP Pool of this DHCP Server. It composed of Starting Address entered  IP Pool  in this field and Ending Address entered in this field.  2. A Must filled setting  1. Numberic string format.  Lease Time  The Lease Time of this DHCP Server.  2. A Must filled setting  String format can be any  Domain Name  The Domain Name of this DHCP Server.  text  Primary DNS  IPv4 format  The Primary DNS of this DHCP Server.  Secondary  IPv4 format  The Secondary DNS of this DHCP Server.  DNS  Primary WINS  IPv4 format  The Primary WINS of this DHCP Server.  Secondary  IPv4 format  The Secondary WINS of this DHCP Server.  WINS  Gateway  IPv4 format  The Gateway of this DHCP Server.  Enabling the  The box is unchecked by  Click Enable box to activate this Server.  Server  default.  Save  NA ...
  • Page 168 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Mapping Rule Configuration  Item   Value setting  Description  1. MAC Address string  format  MAC Address  The MAC Address of this mapping rule.  2. A Must filled setting  1. IPv4 format.  IP Address  The IP Address of this mapping rule.  2. A Must filled setting  Enabling the  The box is unchecked by  Click Enable box to activate this rule.  Rule  default.  Save  N/A  Click the Save button to save the configuration  Click  the  Undo  button  to  restore  what  you  just  configured  back  to  the  Undo  N/A ...

  • Page 169: Chapter5  Advanced Network  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter5  Advanced Network  5.1  Firewall  The  firewall  functions  include  Packet  Filters,  URL  Blocking,  Web  Content  Filters,  MAC  Control,  Application Filters, IPS and some firewall options.  5.1.1  Firewall Configuration    Firewall Configuration   Enable Firewall check box will activate all firewall functions.    The firewall configuration allows user to enable or disable all functions including Packet Filters,  URL Blocking, Web Content Filters, MAC Control, Application Filters, IPS, and Firewall Options.      Enabling Global Firewall Function  Go to Advanced Network > Firewall > Configuration Tab      Firewall Configuration Setting  Item  Value setting  Description  Enable Firewall function  The box is checked by default  Check the Enable box to activate all firewall functions  Save  N/A ...

  • Page 170: Packet Filters  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.1.3  Packet Filters     "Packet Filters" function can let you define some filtering rules for incoming and outgoing packets.  So the gateway can control what packets are allowed or blocked to pass through it. A packet filter  rule should indicate from and to which interface the packet enters and leaves the gateway, the  source and destination IP addresses, and destination service port type and port number. Lastly,  the time schedule to which the rule will be active.      In "Packet Filters" page, there are three configuration windows for packet filtering function. They  are the "Configuration" window, "Packet Filter Rule List" window, and "Packet Filter Rule  Configuration" window.  The "Configuration" window can let you activate the packet filtering function and specify to black  listing or to white listing Inbound or Outbound packets defined in the "Packet Filter Rule List"  entry. In addition, log alerting can be enabled through an “Enable” checkbox to log events. Second,  the "Packet Filter Rule List" window lists all your defined packet filtering rule entry. At last, the  "Packet Filter Rule Configuration" window can let you define one packet filtering rule.  Configuration  Check the "Enable" box to activate the "Packet Filters" function. Select either the black list or the  white list for following "Packet Filter Rule List". Finally, enable the log alerting when needed.  When you choose "Allow all to pass except those match the following rules" for the "Packet Filter  Rule List", you are setting the defined packet filtering rules to belong to the black list. The packets,  listed in the rule list, will be blocked from entering or leaving the gateway if they match to one  rule. Other packets can pass through the gateway. In contrast, when you choose "Deny all to pass  except those match the following rules" for the "Packet Filter Rule List", you are setting the  defined packet filtering rules to belong to the white list. The packets, listed in the rule, will be  allowed to enter or leave the gateway if they match to one of the rules. Other packets will be  blocked.  170   ...
  • Page 171 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Packet Filter Rule List  The "Packet Filter Rule List" shows the setup parameters of all packet filtering rules. There also be  one  "Add"  button  at  the  "Packet  Filter  Rule  List"  caption,  that  can  let  you  add  and  create  one  new  packet filtering rule. The "Edit" button at the end of each packet filtering rule can let you modify the  rule. Refer to the following sub‐sections for more reference.  Packet Filter Rule Configuration  When you want to add a new packet filtering rule or edit one already existed, the "Packet Filter  Rule Configuration" window shows up for you to configure. The parameters in a rule include the  rule name, the from and to which interface the packet enters and leaves, the source and  destination IP addresses, the destination service port type and port number, the integrated time  schedule rule and the rule activation. Refer to 6.2.1 Scheduling Settings section in this user  manual on how to configure a time schedule. See following scenario example.   Packet Filters with White List Scenario      Scenario Application Timing  When the administrator of the gateway wants to allow only specific packets through  the gateway, he can use the "Packet Filters" function to carry out to allow specific  packets by defining the white list as shown in above diagram. Certainly, when the ...
  • Page 172 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  administrator wants to deny only specific packets from going through, he can use the  "Packet Filters" function by defining the black list to carry out to meet the requirement.  It is contrasting to above diagram.  Scenario Description  To only allow dedicated packets that match to one packet filtering rule to flow through  the gateway and block other packets that are not defined in the “Packet Filter Rule List”  entry.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Packet Filters" enabling.  Use default value for those parameters that are not mentioned in the tables.    [Packet Filters]‐[Configuration] Configuration Path  ■ Enable  Packet Filters  Deny all to pass except those match the following rules. Black List / White List    [Packet Filters]‐[Packet Filter Rule List] Configuration Path  ID  Access 80  Access 443 Rule Name  IP Range: 10.0.75.200 ~ 10.0.75.250 IP Range: 10.0.75.200 ~ 10.0.75.250 Source IP  Specific IP Address: 0.0.0.0 Specific IP Address: 0.0.0.0  Destination IP  User‐defined Service: 80 ~ 80 User‐defined Service: 443 ~ 443  Destination Port  Protocol  TCP  ■ Enable ...
  • Page 173 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Packet Filter Setting   The packet filter setting allows user to create and customize packet filter policies to allow or reject  specific inbound/outbound packets through the router based on their office setting.      Enabling Packet Filter  Go to Advanced Network > Firewall > Packet Filters Tab      Enabling Packet Filters  Item Name  Value setting  Description  Enable Packet  The box is unchecked by  Check the Enable box to activate Packet Filter function  Filter function  default  When Deny those match the following rules is selected, as the name  Black List /  Deny those match the  White List  suggest, packets specified in the rules will be blocked –black listed. In  following rules is set by  (Filter Method  contrast, with Allow those match the following rules, you can specifically  default  Selection)  white list the packets to pass and the rest will be blocked.  The box is unchecked by  Log Alert  Check the Enable box to activate Event Log.  default  Save  N/A ...
  • Page 174 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Filter Rules  The router allows you to customize your packet filtering rules. It supports up to a maximum of 20 filter rule sets.       When Add button is applied Filter Rule Configuration screen will appear.      Create/Edit Filter Rules  Item Name  Value setting  Description  1.  String  format  can  be  Enter  a  packet  filter  rule  name.  Enter  a  name  that  is  easy  for  you  to  any text  Rule Name  remember.  2. A Must filled setting  Define  the  selected  interface  to  be  the  packet‐entering  interface  of  the ...
  • Page 175 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Define  the  selected  interface  to  be  the  packet‐leaving  interface  of  the  router.  If  the  packets  to  be  filtered  are  entering  from  LAN  to  WAN  then  select  WAN  for  this  field.  Or  VLAN‐1  to  WAN  then  select  WAN  for  this ...
  • Page 176 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  known  Service  is  selected,  otherwise  select  User‐defined  Service  and  specify a port range.  Then  for  Destination  Port,  select  a  predefined  port  dropdown  box  when  Well‐known Service is selected, otherwise select User‐defined Service and  specify a port range.  For Protocol, select ICMPv4 to filter ICMPv4 packets  For Protocol, select TCP to filter TCP packets   Then for Source Port, select a predefined port dropdown box when Well‐ known  Service  is  selected,  otherwise  select  User‐defined  Service  and  specify a port range.  Then  for  Destination  Port,  select  a  predefined  port  dropdown  box  when ...

  • Page 177: Url Blocking  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    5.1.5  URL Blocking     "URL Blocking"  function can  let you define blocking or allowing rules for  incoming and outgoing  Web  request  packets.  With  defined  rules,  gateway  can  control  the  Web  requests  containing  the  complete URL, partial domain name or pre‐defined keywords. For example, one can filter out or allow  only the Web requests based on domain input suffixes like .com or .org or keywords like “bct” or “mpe”.  An URL blocking rule should indicate the URL, partial domain name or included keywords in the  Web requests from and to the gateway and what destination service port. In addition, the integrated  time schedule can be applied to activate rules based on date and time.  Gateway logs and displays illegal web accessing, in the web‐based utility, that matches rules in the  defined URL blocking rule entry in the black‐list or in the exclusion of the white‐list.    In "URL Blocking" page, there are three configuration windows. They are the "Configuration"  window, "URL Blocking Rule List" window, and "URL Blocking Rule Configuration" window.  The "Configuration" window can let you activate the URL blocking function and specify to black  listing or to white listing the packets defined in the "URL Blocking Rule List" entry. In addition, log  alerting can be enabled through an “Enable” checkbox to log on‐going events. Refer to "System  Status" in "6.1.1 System Related" section in this user manual on where and how to view log.   Another "Enable" checkbox for Invalid Access Web Redirection allow you to enable warning  message to be displayed on your browser during an illegal web accessing. Second, the "URL  Blocking Rule List" window lists all your defined URL blocking rule entry. At last, the "URL Blocking ...
  • Page 178 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  white list for following "URL Blocking Rule List". Finally, enable the log alerting and the Web  redirection for invalid accessing when needed.  When you choose "Allow all to pass except those match the following rules" for the "URL Blocking  Rule List", you are setting the defined URL blocking rules to belong to the black list. The packets,  listed in the rule list, will be blocked if one pattern in the requests matches to one rule. Other  Web requests can pass through the gateway. In contrast, when you choose "Deny all to pass  except those match the following rules" for the "URL Blocking Rule List", you are setting the  defined packet filtering rules to belong to the white list. The Web requests, listed in the rule, will  be allowed if one pattern in the requests matches to one rule. Other Web requests will be blocked.  URL Blocking Rule List  The "URL Blocking Rule List" shows the setup parameters of all URL blocking rules. There also be  one "Add" button at the "URL Blocking Rule List" caption, that can let you add and create one new URL  blocking rule. The "Edit" button at the end of each URL blocking rule can let you modify the rule. Refer  to the following sub‐sections for more reference.  URL Blocking Rule Configuration  When you want to add a new URL blocking rule or edit one existed rule, the "URL Blocking Rule  Configuration" window shows up for you to configure the rule. The parameters in a rule include  the rule name, the URL/Domain Name/Keyword, the destination service ports, the integrated  time schedule rule and the rule activation. Refer to 6.2.1 Scheduling Settings section in this user  manual on how to configure a time schedule. See following scenario example.  178   ...
  • Page 179 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   URL Blocking with Black List Scenario      Scenario Application Timing  When the administrator of the gateway wants to block the Web requests with some  dedicated patterns, he can use the "URL Blocking" function to carry out to block specific  Web requests by defining the black list as shown in above diagram. Certainly, when the  administrator wants to allow only the Web requests with some dedicated patterns to go  through the gateway, he can use the "URL Blocking" function by defining the white list  to carry out to meet the requirement. It is contrasting to above diagram.  Scenario Description  Web requests with dedicated patterns in the black list will be blocked by the gateway.  Other ones can pass through the gateway.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "URL Blocking" enabling.  Use default value for those parameters that are not mentioned in the tables.  [URL Blocking]‐[Configuration] Configuration Path  ■ Enable URL Blocking  Allow all to pass except those match the following rules.  Black List / White List  ■ Enable Invalid Access Web Redirection  179   ...
  • Page 180 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [URL Blocking]‐[URL Blocking Rule List] Configuration Path  1  ID  Block sex & sexygirl Block playboy  Rule Name  sex;sexygirl playboy  URL/Domain Name/Keyword  ■ Enable ■ Enable  Rule    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface,  118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  Enable the URL blocking function and specify the "URL Blocking Rule List" is a black list  and configure two URL blocking rules for the gateway. Create one rule to deny the Web  requests with "sex" or "sexygirl" patterns and the other to deny the Web requests with  "playboy" pattern to go through the gateway.  System will block the Web requests with "sex", "sexygirl" or "playboy" patterns to pass  through the gateway.      URL blocking Setting     The URL blocking setting allows user to create and customize URL blocking policies to allow or  reject http packets with specific keyword, domain name, or URL through the router based on their  .  office setting    ...
  • Page 181 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Method  following rules is set by  suggest, packets specified in the rules will be blocked –black listed. In  Selection)  default  contrast, with Allow those match the following rules, you can specifically  white list the packets to pass and the rest will be blocked.  The box is unchecked by  Log Alert  Check the Enable box to activate to activate Event Log.  default  Invalid Access  The box is unchecked by  Check the Enable box to activate this function. When the user attempts to open a  Web Redirection  default  blocked http URL by the web browser, it will redirect to a warning page.      Create/Edit Filter Rules  The router supports up to a maximum of 20 URL blocking rule sets. Ensure that the URL Blocking  is  enabled before we can create blocking rules.       When Add button is applied Filter Rule Configuration screen will appear.      Item  Value setting  Description  1. String format can be  any text  Rule Name  Enter a url blocking rule name. Enter a name that is easy for you to understand.  2. A Must filled setting  This field is to specify the Source IP address.  Source IP  Select Any to filter packets coming from any IP addresses. ...
  • Page 182 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Select  IP  Range  to  filter  packets  coming  from  a  specified  range  of  IP  address  entered in this field.  Select IP  Address‐based  Group to filter packets coming from a pre‐defined group  selected. Note: group must be pre‐defined before this selection become available.  Refer to System > Grouping > Host grouping. You may also access to create a group  by  the  Add  Rule  shortcut  button.  Setting  done  through  the  Add  Rule  button  will  also appear in the Host grouping setting screen.  This field is to specify the Source MAC address.  Select Any to filter packets coming from any MAC addresses.  Select Specific MAC Address to filter packets coming from a MAC address entered ...

  • Page 183: Web Content Filters  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.1.9  Web Content Filters     "Web Content Filters" function can block HTML requests with some specific extension file names,  like  ".exe",  ".bat"  (applications),  "mpeg”  (video),  and  so  on.  It  also  blocks  HTML  requests  with  some  script types, like Java Applet, Java Scripts, cookies and Active X.      In "Web Content Filters" page, there are three configuration windows for the filtering function.  They are the "Configuration" window, "Web Content Filter List" window, and "Web Content Filter  Configuration" window.  The "Configuration" window can let you activate the Web content filtering function. Some popular  script types, like Java Applet, Java Scripts, cookies and Active X are in the window and you can  check their boxes to enable the gateway to filter out the Web requests with corresponding  patterns. Furthermore, log alerting can be enabled by clicking an "Enable" checkbox to log events.  Second, the "Web Content Filter List" window lists all your defined file extension lists that are  used by the gateway to filter out unwanted Web requests. At last, the "Web Content Filter  Configuration" window can let you define one Web content filtering rule.  Configuration  Check the "Enable" box to activate the "Web Content Filters" function. Select some popular script  types that you want to block. Finally, enable the log alerting when needed.  Web Content Filter List  183   ...
  • Page 184 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The "Web Content Filter List" shows the setup parameters of all filtering rules. There also be one  "Add" button at the “Web Content Filter List" caption, that can let you add and create one new Web  content filtering rule. The "Edit" button at  the end of each filtering rule can let you modify the rule.   Refer to the following sub‐sections for more reference.  Web Content Filter Configuration  When you want to add a new Web content filtering rule or edit one existed rule, the "Web  Content Filter Configuration" window will appear when you click on the Add or Edit button to  configure. The parameters in a rule include the rule name, the defined file extension list to be  filtered out, the integrated time schedule rule and the rule activation. See following scenario  example for your reference.        Scenario Application Timing  When the administrator of the gateway wants to block the Web requests for dedicated  contents or objects, he can use the "Web Content Filters" function to carry out such  request blocking.  Scenario Description  Web requests for dedicated contents or objects in the defined list will be blocked by the  gateway. Other ones can pass through the gateway.  Parameter Setup Example  184   ...
  • Page 185 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Web Content Filters" enabling.  Use default value for those parameters that are not mentioned in the tables.    [Web Content Filters]‐[Configuration] Configuration Path  ■ Enable Web Content Filter  ■ Cookie   ■ Java   ■ ActiveX Popular File Extension List  ■ Enable Log Alert    [Web Content Filters]‐[Web Content Filter List]  Configuration Path  ID  execution files Rule Name  .exe; .com User‐defined File Extension List  ■ Enable Rule  Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface,  118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  Enable the Web content filters function to check and filter out Web requests on Cookie,  Java and ActiveX objects then define further with objects in the “Web Content Filter List”  that may include extension ".exe" and ".com".  System will block requests containing objects with extension ".exe" or ".com".     ...
  • Page 186 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Web Content Filters Tab  Item   Value setting  Description  Enable Web  The box is unchecked by  Content Filters  Check the Enable box to activate this filter function  default  function  Check the Cookie box to activate this filter function, as the name suggests, this  pattern matching rule define as the packet with the keyword “Cookie:”.  Check the Java box to activate this filter function, as the name suggests,   Popular File  this pattern matching rule define as the packet with the keyword “.js”, “.class”,  The boxes are  Extension List  “.jar”, “.jsp”, “ .java”, “.jse”, “.jcm”, “.jtk” , or ”.jad”.  unchecked by default  Selection  Check the ActiveX box to activate this filter function, as the name suggests, this  pattern matching rule define as the packet with the keyword “.ocx”, “.cab”, “.ole”,  “.olb”, “.com”, “.vbs”, “.vrm”, or “.viv”.  If one of the matching rules is found, the packets with http header will be dropped. The box is unchecked by  Log Alert  Check the Enable box to activate to activate Event Log.  default    Create/Edit Filter Rules  The router supports up to a maximum of 20 filter rule sets. Ensure that the Web Content Filers is  enabled before we can create filter rules.         When Add button is applied Filter Rule Configuration screen will appear.     ...
  • Page 187 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Web Content Filter Configuration  Item  Value setting  Description  1. String format can be  Enter a web content filter rule name. Enter a name that is easy for you to  any text  Rule Name  understand.  2. A Must filled setting  This field is to specify the Source IP address.  Select Any to filter packets coming from any IP addresses.  Select Specific IP Address to filter packets coming from an IP address  entered in this field.  Select IP Range to filter packets coming from a specified range of IP  address entered in this field.  Source IP  A Must filled setting  Select IP Address‐based Group to filter packets coming from a pre‐defined  group selected. Note: group must be pre‐defined before this selection  become available. Refer to System > Grouping > Host grouping. You may  also access to create a group by the Add Rule shortcut button. Setting  done through the Add Rule button will also appear in the Host grouping  setting screen.  This field is to specify the Source MAC address.  Select Any to filter packets coming from any MAC addresses.  Select Specific MAC Address to filter packets coming from a MAC address  entered in this field.  Source MAC  A Must filled setting  Select MAC Address‐based Group to filter packets coming from a pre‐ defined group selected. Note: group must be pre‐defined before this  selection become available. Refer to System > Grouping > Host grouping.  You may also access to create a group by the Add Rule shortcut button.  Setting done through the Add Rule button will also appear in the Host  grouping setting screen.  User‐defined  Specify file extension list to filtering rule. It supports up to a maximum of ...

  • Page 188: B  Mac Control  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Click the Undo button to restore what you just configured back to the  Undo  N/A  previous setting. Please note that the restored setting may not be the  factory default setting but a retrieve of what was saved in the memory.  When the Back button is clicked the screen will return to the Web Content  Back  N/A  Filters Configuration page.  5.1.b  MAC Control    "MAC  Control"  function  allows  you  to  assign  the  accessibility  to  the  gateway  for  different  users  based on device’s MAC address, including wired hosts or WiFi stations.    In "MAC Control" page, there are three configuration windows for MAC control function. They are  the "Configuration" window, "MAC Control Rule List" window, and "MAC Control Rule  Configuration" window.  The "Configuration" window can let you activate the MAC Control function and specify to black  listing or to white listing the devices in the "MAC Control Rule List" entry. Furthermore, log  alerting can be enabled through an "Enable" checkbox to log events. Another "Known MAC from  LAN PC List" is a tool that you can use to do quick copy the known MAC address of client hosts in  the Intranet to facilitate creating rules. Use the "Copy to" button to copy. Second, the "MAC  Control Rule List" window lists all your defined MAC control rule entry. At last, the "MAC Control  Rule Configuration" window can let you define one MAC control rule. ...
  • Page 189 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Check the "Enable" box to activate the "MAC Control" function. Select either the black list or the  white list for following "MAC Control Rule List". Finally, enable the log alerting during MAC  controlling process when needed.  When you choose "Allow all to pass except those match the following rules" for the "MAC Control  Rule List", you are setting the defined MAC control rules to belong to the black list. The client  hosts, listed in the rule list, in the Intranet will be rejected for the connection to the gateway if  their MAC addresses match to one rule. Other client hosts can connect to the gateway. In contrast,  when you choose "Deny all to pass except those match the following rules" for the "MAC Control  Rule List", you are setting the defined MAC control rules to belong to the white list. The client  hosts, listed in the rule, in the Intranet will be allowed for the connection to the gateway if their  MAC addresses match to one rule. Other client hosts can't connect to the gateway.  MAC Control Rule List  The "MAC Control Rule List" shows the setup parameters of all MAC control rules. There also be  one  "Add"  button  at  the  “MAC  Control  Rule  List"  caption,  that  can  let  you  add  and  create  one  new  MAC control rule. The "Edit" button at the end of each MAC control rule can let you modify the rule.  Refer to the following sub‐sections for more reference.  MAC Control Rule Configuration  When you want to add a new MAC control rule or edit one already existed, the "MAC Control Rule  Configuration" window shows up for you to configure. The parameters in a rule include the rule  name, the MAC address, the integrated time schedule rule and the rule activation. Refer to 6.2.1 ...
  • Page 190 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  When the administrator of the gateway wants to reject some client hosts with specific  MAC addresses in the Intranet to connect to the gateway, he can use the "MAC Control"  function to carry out to reject by defining the black list as shown in above diagram.  Certainly, when the administrator wants to allow only the client hosts with dedicated  MAC addresses to connect to the gateway, he can use the "MAC Control" function by  defining the white list to carry out to meet the requirement. It is contrasting to above  diagram.  Scenario Description  To only reject client hosts with dedicated MAC addresses in the black list to connect to  the gateway and block other hosts that are not defined in the “MAC Control Rule List”  entry.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "MAC Control" enabling.  Use default value for those parameters that are not mentioned in the tables.        190   ...
  • Page 191 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [MAC Control]‐[Configuration] Configuration Path  ■ Enable MAC Control  Allow all to pass except those match the following rules.  Black List / White List  ■ Enable Log Alert    [MAC Control]‐[MAC Control Rule List] Configuration Path  ID  Block JP NB Rule Name  MAC Address  20:6A:6A:6A:6A:6B ■ Enable Rule    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface,  118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  Enable the MAC control function and specify the "MAC Control Rule List" is a black list,  and configure one MAC control rule for the gateway to deny the connection request  from the "JP NB" with its own MAC address.  System will block the connecting from the "JP NB" to the gateway but allow others.  MAC Control Setting     The MAC control setting allows user to create and customize MAC address policies to allow or  reject packets with specific source MAC address. Before you proceed ensure that the Firewall is  enabled and saved. Go to Advanced Network > Firewall > Configuration tab. ...
  • Page 192 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Enabling MAC Control  Item  Value setting  Description  Enable MAC  The box is unchecked by  Check the Enable box to activate the MAC filter function  Control function  default  When Deny MAC Address Below is selected, as the name suggest, packets  Black List /  White List (Filter  Deny MAC Address  specified in the rules will be blocked –black listed. In contrast, with Allow  Method  Below is set by default  MAC Address Below, you can specifically white list the packets to pass and  Selection)  the rest will be blocked.  The box is unchecked by  Log Alert  Check the Enable box to activate to activate Event Log.  default  Known MAC  Select a MAC Address from LAN Client List. Click the Copy to to copy the  N/A  from LAN PC List  selected MAC Address to the filter rule.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings      Create/Edit MAC Control Rules   ...
  • Page 193 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit MAC Control Rules  Item  Value setting  Description  1. String format can be  Enter a MAC Control rule name. Enter a name that is easy for you to  any text  Rule Name  remember.  2. A Must fill setting  1. MAC Address string  MAC Address  Format  (Ues: to  Specify the Source MAC Address to filter rule.  Compose)  2. A Must fill setting  Apply Time Schedule to this rule, otherwise leave it as Always.  Time Schedule  A Must fill setting  If the dropdown list is empty ensure Time Schedule is pre‐configured.  Refer to System > Scheduling > Scheduling Setting tab  Enabling the  The box is unchecked by  Click Enable box to activate this rule, then save the settings.  rule  default.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings  Back  N/A  Click Back button to return to the MAC Control Configuration page.     ...

  • Page 194: D  Application Filters  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.1.d  Application Filters     Application Filter function can categorize Internet Protocol packets based on their application  layer data and allow or deny their passing of gateway. It supports the application filters for various  Internet chat software, P2P download, Proxy, and A/V streaming. You can select the applications  to be blocked after the function is enabled, and may also specify schedule rule to apply.        194   ...
  • Page 195 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  When the administrator of the gateway wants to block some P2P or Stream applications,  he can use the "Application Filters" function to activate by checking the "Enable" box.  Scenario Description  Applications, by checking the "Enable" box, will be rejected or limited connection  sessions to access the Internet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Application Filters" enabling.  Use default value for those parameters that are not mentioned in the tables.    Configuration Path  [Application Filters]‐[Configuration] ■ Enable Application Filter  ■ Enable Log Alert    [Application Filters]‐[Application Filter List]  Configuration Path  Rule 1 Rule Name  IP Range : 192.168.123.200 ‐ 192.168.123.250  Source IP  ■BT(BitTorrent, BitSpirit, BitComet) P2P Software  ■eDonkey/eMule/Shareaza  ■MMS Streaming  ■RTSP  ■PPStream  ■PPSLive  ■Qvcd  ■ Enable Rule ...
  • Page 196 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Application Filters  Item Setting  Value setting  Description  Enable  The box is unchecked by  Application  Check the Enable box to activate this filter function  default  Filters  function  The box is unchecked by  Log Alert  Check the Enable box to activate Event Log.  default    Create/Edit Filter Rules    The router supports up to a maximum of 20 filter rule sets. Ensure that the Application Filers is enabled  before we can create filter rules.       When Add button is applied Filter Rule Configuration screen will appear.  196   ...
  • Page 197 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Application Filter Rule Configuration  Item   Value setting  Description  1. String format can be  Enter a Application filter rule name. Enter a name that is easy for you to  any text  Rule Name  understand.  2. A Must filled setting  This field is to specify the Source IP address.  Select Any to filter packets coming from any IP addresses.  Select Specific IP Address to filter packets coming from an IP address  entered in this field.  Source IP  A Must filled setting  Select IP Range to filter packets coming from a specified range of IP    address entered in this field.  Select IP Address‐based Group to filter packets coming from a pre‐defined  group selected. Note: group must be pre‐defined before this selection  become available. Refer to System > Grouping > Host grouping. You may  also access to create a group by the Add Rule shortcut button. Setting  197   ...
  • Page 198 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  done through the Add Rule button will also appear in the Host grouping  setting screen.  This field is to specify the Source MAC address.  Select Any to filter packets coming from any MAC addresses.  Select Specific MAC Address to filter packets coming from a MAC address  entered in this field.  Source MAC  A Must filled setting  Select MAC Address‐based Group to filter packets coming from a pre‐   defined group selected. Note: group must be pre‐defined before this  selection become available. Refer to System > Grouping > Host grouping.  You may also access to create a group by the Add Rule shortcut button.  Setting done through the Add Rule button will also appear in the Host  grouping setting screen.  All boxes are unchecked  Check the boxes to activate the application filter functions you want on  Chat Software  by default.  this rule.  All boxes are unchecked  Check the boxes to activate the application filter functions you want on  P2P Software  by default.  this rule.  All boxes are unchecked  Check the boxes to activate the application filter functions you want on  Proxy  by default.  this rule.  All boxes are unchecked  Check the boxes to activate the application filter functions you want on  Streaming  by default.  this rule.  Apply Time Schedule to this rule, otherwise leave it as Always.  Time Schedule  A Must filled setting ...

  • Page 199: F  Ips  1

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.1.f  IPS     Intrusion Prevention Systems are network security appliances that monitor network and/or  system activities for malicious activity. The main functions of IPS are to identify malicious activity,  log information about this activity, attempt to block/stop it and report it. You can enable the IPS  function and check the listed intrusion activities when needed. There are some intrusion  prevention items need a further Threshold parameter to work properly for intrusion detection.  You can enable the log alerting so that system will record Intrusion events when corresponding  intrusions are detected.  Configuration  Please check the "Enable" box to activate the "IPS" function and the log alerting when needed.      The "Configuration" window can let you enable some features. In addition to enabling, you can  specify threshold in packets per second for each detection.   199   ...
  • Page 200 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   IPS Scenario      Scenario Application Timing  The administrator provides some application servers in the Intranet of deployed  networking and has to open specific ports to make services for employees oversea or  Internet users. There are some risks to always open service ports in the internet for  admin users. In order to avoid such attacked risks, please enable IPS functions.  Scenario Description  The gateway serves as an E‐mail server, Web Server and open TCP‐Port 8080 allowing  user to access web‐based utility of Gateway, so remote users or unknown users can  request those services from the gateway.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "IPS" enabling.  Use default value for those parameters that are not mentioned in the tables.  [IPS]‐[Configuration] Configuration Path  ■ Enable ISP  ■ Enable Log Alert    [IPS]‐[Intrusion Prevention] Configuration Path  ■ Enable 300 Packets/second SYN Flood Defense  ■ Enable 200 Packets/second Port Scan Detection  ■ Enable Block IP Spoof  ■ Enable Block TCP Flag Scan  200   ...
  • Page 201 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scenario Operation Procedure  In above diagram, the gateway detects incoming packets which TCP ports are 25,  80,110,443 and 8080 then forward to transfer the E‐mail service requests to the LAN  servers and send the replies from LAN servers back to the requester.  System will block lots of packets in seconds.    IPS Setting   The Intrusion Prevention System (IPS) setting allows user to customize intrusion prevention rules  to prevent malicious packets.      Enabling IPS Firewall  Go to Advanced Network > Firewall > IPS Tab      Enabling IPS Firewall  Item  Value setting  Description  Enable IPS  The box is unchecked by  Check the Enable box to activate IPS function  function  default  The box is unchecked by  Log Alert  Check the Enable box to activate to activate Event Log.  default  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings     ...
  • Page 202 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.            202   ...
  • Page 203 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Setup Intrusion Prevention Rules  Item Name  Value setting  Description  SYN Flood  Click Enable box to activate this intrusion prevention rule and enter  1. A Must filled setting   Defense  the traffic threshold in this field.  2. The box is unchecked by default.  UDP Flood  Click Enable box to activate this intrusion prevention rule and enter  3.  traffic  threshold  is  set  to  300  by  Defense  the traffic threshold in this field.  default  4.  The  value  range  can  be  from  10  to  ICMP Flood  Click Enable box to activate this intrusion prevention rule and enter  10000.  Defense  the traffic threshold in this field.  1. A Must filled setting  ...

  • Page 204: H  Options  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.1.h  Options     There are some useful functions in this page. “Stealth Mode” lets gateway not to respond to port  scans from the WAN so that makes it less susceptible to discovery and attacks on the  Internet. ”SPI” enables gateway to record the packet information like IP address, port address,  ACK, SEQ number and so on while they pass through the router. And the gateway checks every  incoming packet to detect if this packet is valid. “Discard Ping from WAN” makes any host on the  WAN side can`t ping this product. It means this device won`t reply any ICMP packet from Internet.  “Remote Administrator Hosts” enables only the LAN users to browse the web‐based utility to  perform administration task locally. This feature also enables you to perform administration task  also from a remote host. If this feature is enabled, only the specified IP address can perform  remote administration. If the specified IP address is 0.0.0.0, any host can access web‐based utility  to perform administration task. You can use subnet mask bits '/nn' notation to specified a group  of trusted IP addresses for example, '10.1.2.0/24'.  Firewall Options  Please check the "Enable" box to activate the functions needed.      204   ...
  • Page 205 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   SPI Scenario    Scenario Application Timing  Users in Network‐A initiate to access cloud server through Gateway which records  connected sessions. Sometimes, unknown users will simulate the Packet but use  different Src IP to masquerade.  Scenario Description  In order to prevent security leak when local users surf the internet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "SPI" enabling.    [Options]‐[Firewall Options] Configuration Path  ■ Enable SPI    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.200 for WAN interface. It serves as a NAT router.  Activate the SPI feature at the Gateway.  Users in Network‐A initiate to access cloud server through Gateway. Sometimes,  unknown users will simulate the Packet but use different Src IP to masquerade.  System will block such packets from unknown users.        205   ...
  • Page 206 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Discard Ping from WAN and Remote Administrator Hosts Scenario      Scenario Application Timing  “Discard Ping from WAN” makes any host on the WAN side can`t ping this gateway  reply any ICMP packet from Internet while with “Remote Administrator Hosts” allowing  to browse the web‐based utility to perform administration task remotely.  Scenario Description   In order to prevent security leak when local users surf the internet.  Following tables list the parameter configuration as an example for the gateway in  above diagram.    [Options]‐[Firewall Options] Configuration Path  ■ Enable Discard Ping from WAN  ■ Enable HTTPS , ANY : 8080 Remote Administrator Hosts    Please disable “SPI” Function.    Scenario Operation Procedure  In above diagram, the Gateway is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface  and 118.18.81.200 for WAN interface. It serves as a NAT router.  Activate the features at the Gateway.  Remote users can’t get response via Ping Utility, but can access the web‐based utility of  Gateway via port 8080 of TCP.      206   ...

  • Page 207: Firewall Setting

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Firewall Setting   The firewall options setting allows network administrator to modify the behavior of the Firewall  and to enable Remote Router Access Control.  Enabling Firewall Options  Go to Advanced Network > Firewall > Options Tab      Enabling Firewall Options  Item  Value setting  Description  Enable Stealth  The box is unchecked by  Check the Enable box to activate Stealth Mode function  mode function  default  Enable SPI  The box is checked by  Check the Enable box to activate SPI function  function  default  Discard Ping  The box is unchecked by  Check the Enable box to activate Discarding Ping function  from WAN  default    Remote Router Access Control  The router allows network administrator to manage router remotely. The network administrator  can assign specific IP address and service port to allow accessing the router.      207   ...
  • Page 208 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Remote Administrator Host Definition Item  Value setting  Description  Protocol  HTTP is set by default  Select HTTP or HTTPS method for router access.  This field is to specify the remote host to assign access right for remote access.  Select Any IP to allow any remote hosts  IP  A Must filled setting  Select Specific IP to allow the remote host coming from a specific subnet. An IP  address entered in this field and a selected Subnet Mask to compose the subnet.  1. 80 for HTTP by default  Service Port  This field is to specify a Service Port to HTTP or HTTPS connection.  2. 443 for HTTPS by  default  Enabling the  The box is unchecked by  Click Enable box to activate this rule.  rule  default.  Save  N/A  Click Enable box to activate this rule then save the settings.  Undo  N/A  Click Undo to cancel the settings        208   ...

  • Page 209: Qos & Bwm  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.3  QoS & BWM    The total amount of data traffic increases nowadays as the higher demand of mobile applications,  like  Game  /  Chat  /  VoIP  /  P2P  /  Video  /  Web  access.  In  order  to  pose  new  requirements  for  data  transport, e.g. low latency, low data loss, the entire network must ensure them via a connection service  guarantee.  The  main  goal  of  QoS  &  BWM  (Quality  of  Service  and  Bandwidth  Management)  is  prioritizing ...
  • Page 210 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  are the "System Resource Configuration" window and "WAN Interface Resource" window. The  number of supported WAN interfaces in the gateway will have same number of "WAN Interface  Resource" windows available. Specify a WAN interface in the "System Resource Configuration"  window with which the bandwidth will be managed, and then configure the Bandwidth resource  for that WAN interface in the corresponding "WAN Interface Resource" window. The system  resource information provides important parameters for the QoS & BWM function. Incorrect  information will result in poor bandwidth utilization.  System Resource Configuration  The gateway system needs to know some system resource status for QoS & BWM function to work  normally. The system resources include the number of total priority queues in system and the resource  status for each WAN interface.  WAN Interface Resource  Each  WAN  interface  should  be  configured  carefully  for  its  upstream  bandwidth,  downstream  bandwidth and maximum number of connection sessions.        The Configuration of QoS allows user to configure total bandwidth and session of each WAN.        Ensure QoS are enabled and saved  Go to Advanced Network > QoS & BWM > Rule‐based QoS Tab      Configure Bandwidth and Session  Go to Advanced Network > QoS & BWM > Configuration Tab ...

  • Page 211: Rule‐Based Qos  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  System Resource Configuration  Item  Value setting  Description  Define the total priority that is related to configure of each rule‐based QoS  Total Priority  A Must filled setting  if select Priority Queues of Resource. It is also related to default banwidth  Queues of All WANs  of WANs.  Select WAN‐1 and then the following will show setting function that you  can configure.  (WAN‐1 is available only when WAN‐1 interface is enabled)  The same applies to other WAN interfaces (i.e. WAN‐2).    By default WAN‐1 is  selected.  Bandwidth of Upstream  WAN Interface    Specify total upload bandwidth of WAN‐n.  Bandwidth of Downstream  Specify total download bandwidth of WAN‐n.  Total Connection Sessions  Specify total connection sessions of WAN‐n  Save  N/A  Click the Save button to save the settings.        211   ...
  • Page 212 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.3.3  Rule‐based QoS     This gateway provides lots of flexible rules for you to set QoS policies. Basically, you need to know  three parts of information before you create your own policies. First, “who” needs to be managed?  Second, “what” kind of service needs to be managed? The last part is “how” you prioritize. Once  you have this information, you can continue to learn functions in this section in more detail.      In "Rule‐based QoS" page, there are three configuration windows for QoS & BWM function. They  are the "Configuration" window, "QoS Rule List" window, and "QoS Rule Configuration" window.  The "Configuration" window can let you activate the Rule‐based QoS function. In addition, you  can also enable the "Flexible Bandwidth Management" (FBM) feature for better utilization of  system bandwidth by FBM algorithm. Second, the "QoS Rule List" window lists all your defined  QoS rules. At last, the "QoS Rule Configuration" window can let you define one QoS rule.  Configuration  Check the "Enable" box to activate the "Rule‐based QoS" function. Also enable the FBM feature  when needed. When FBM is enabled, system adjusts the bandwidth distribution dynamically  based on current bandwidth usage situation to reach maximum system network performance  while transparent to all users. Certainly, the bandwidth subscription profiles of all current users  are considered in system's automatic adjusting algorithm.    QoS Rule List  The "QoS Rule List" shows the parameter settings of all QoS rule entry. There also be one "Add"  212   ...
  • Page 213 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  button at the "QoS Rule List" caption, that can let you add and create one new QoS rule. The "Edit"  button at the end of each QoS rule can let you modify the rule. Please see following sub‐section. Refer  to the following sub‐sections for more reference.  QoS Rule Configuration  When you want to add a new QoS rule or edit one already existed, the "QoS Rule Configuration"  window shows up for you to configure. The parameters in a rule include the applied WAN  interfaces, the dedicated host group based on MAC address or IP address, the dedicated kind of  service packets, the system resource to be distributed, the corresponding control function for  your specified resource, the packet flow direction, the sharing method for the control function,  the integrated time schedule rule and the rule activation. Refer to 6.2.1 Scheduling Settings  section in this user manual on how to configure a time schedule. Following diagram illustrates  how to organize an QoS rule.        In diagram above, a QoS rule is organized by the premise part and the conclusion part. In the  premise part, you must specify the WAN interface, host group, service type in the packets, packet  flow direction to be watched and the sharing method of group control or individual control.  However, in the conclusion part, you must make sure which kind of system resource to distribute  and the control function based on the chosen system resource for the rule. The Rule‐based QoS  has following features.  213   ...
  • Page 214 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Flexible QoS Rule Definition  Multiple Group Categories  Specify the group category in a QoS rule for the target objects that rule to be applied on.  Group Category can bases on VLAN ID, MAC Address, IP Address, Host Name or Packet Length.  Category depends on product model.  Differentiated Services  Specify the service type in a QoS rule for the target packets that rule to be applied on.  Differentiated services can be base on 802.1p, DSCP, TOS, VLAN ID, User‐defined Services and  Well‐known Services.   Well‐known services include FTP(21), SSH(TCP:22), Telnet(23), SMTP(25), DNS(53), TFTP(UDP:69),  HTTP(TCP:80), POP3(110), Auth(113), SFTP(TCP:115), SNMP&Traps(UDP:161‐162), LDAP(TCP:389),  HTTPS(TCP:443), SMTPs(TCP:465), ISAKMP(500), RTSP(TCP:554), POP3s(TCP:995),  NetMeeting(1720), L2TP(UDP:1701) and PPTP(TCP:1723).  Available Control Functions  There are 4 resources can be applied in a QoS rule: bandwidth, connection sessions, priority  queues and DiffServ Code Point (DSCP). Control function that acts on target objects for specific  services of packet flow is based on these resources.  For bandwidth resource, control functions include guaranteeing bandwidth and limiting  bandwidth. For priority queue resource, control function is setting priority. For DSCP resource,  control function is DSCP marking. The last resource is Connection Sessions; the related control  function is limiting connection sessions.   Individual / Group Control   One QoS rule can be applied to individual member or whole group in the target group. This  feature depends on model.  Outbound / Inbound Control  One QoS rule can be applied to the outbound or inbound direction of packet flow, even them  both. This feature depends on model.  Two QoS rule examples are listed as below.      214   ...
  • Page 215 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   "DSCP" Type of QoS Rule Example      Scenario Application Timing  When the administrator of the gateway wants to convert the code point value, "IP  Precedence 4(CS4)", in the packets from some client hosts (IP 10.0.75.196~199) to the  code value, "AF Class2(High Drop)", he can use the "Rule‐based QoS" function to carry  out this rule by defining an QoS rule as shown in above diagram.  Scenario Description  Convert the code point value from "IP Precedence 4(CS4)" to "AF Class2(High Drop)" for  incoming packets from some client hosts in the Intranet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Rule‐based QoS" enabling.  Use default value for those parameters that are not mentioned in the tables.    [Rule‐based QoS]‐[Configuration] Configuration Path  ■ Enable Rule‐based QoS  ■ Enable Flexible Bandwidth Management    [Rule‐based QoS]‐[QoS Rule Configuration]  Configuration Path  All WANs Interface  Group  IP   10.0.75.196   Subnet Mask: 255.255.255.252 (/30)  Service  DSCP   DiffServ Code Point IP Precedence 4(CS4)  DiffServ Code Points Resource  DSCP Marking   AF Class2(High Drop) Control Function ...
  • Page 216 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  (0) Always Time Schedule  ■ Enable Rule    Scenario Operation Procedure  This rule means IP packets from all WAN interfaces to LAN IP address 10.0.75.196 ~  10.0.75.199 which have DiffServ code points with “IP Precedence 4(CS4)” value will be  modified by “DSCP Marking” control function with “AF Class 2(High Drop)” value at any  time.   "Connection Sessions" Type of QoS Rule Example      Scenario Application Timing  When the administrator of the gateway wants to limit the connection sessions from  some client hosts (IP 10.0.75.16~31) to 20000 sessions totally for accessing the Internet,  he can use the "Rule‐based QoS" function to carry out it by defining an QoS rule as  shown in above diagram.  Scenario Description  Specify the maximum connection sessions from some client hosts (IP 10.0.75.16~31) for  accessing the Internet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in  above diagram with "Rule‐based QoS" enabling.  Use default value for those parameters that are not mentioned in the tables.    [Rule‐based QoS]‐[Configuration] Configuration Path  ■ Enable Rule‐based QoS  ■ Enable Flexible Bandwidth Management    216 ...
  • Page 217 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Rule‐based QoS]‐[QoS Rule Configuration]  Configuration Path  WAN‐1 Interface  IP   10.0.75.16   Subnet Mask: 255.255.255.240 (/28)  Group  Service  Connection Sessions Resource  Set Session Limitation   20000 Control Function  Outbound QoS Direction  Group Control Sharing Method  Time Schedule  (0) Always ■ Enable Rule  Scenario Operation Procedure  This rule defines that all client hosts, whose IP address is in the range of 10.0.75.16~31,  can access the Internet via "WAN‐1" interface under the limitation of the maximum  20000 connection sessions totally at any time        The Rule Based QoS allows user to configure QoS and bandwidth to set the limitation of total  bandwidth of each WAN connection.       Ensure QoS and Bandwidth are enabled and saved  Go to Advanced Network > QoS & BWM > Rule‐based QoS Tab      Configuration  Item  Value setting ...
  • Page 218 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  maximum of 128 rule‐based QoS rule sets.        When Add button is applied QoS Rule Configuration screen will appear.        QoS Rule Configuration  Item   Value setting  Description  Define the selected interface to be the packet‐entering/packet‐leaving interface of  the router.  Select All WANs to filter the packets entering to or leaving from any WAN  interface.  Interface  A Must filled setting  Select WAN‐1 to filter the packets entering to or leaving from WAN‐1. (WAN‐1 is  available only when WAN‐1 interface is enabled)  The same applies to other WAN interfaces (i.e. WAN‐2).  This field is to specify the Group of the interface selected in the Interface setting  above.  Select Src. MAC Address to prioritize packets based on MAC. Configure Service in  the next line then go to Resource_1.    Group  A Must filled setting  Select IP to prioritize packets based on IP address and Subnet Mask. Configure  Service in the next line, then go to Resource_2.    Select Host Name to prioritize packets based on a group of a preconfigured group  of host from the dropdown list. If the dropdown list empty ensure if any group is  pre‐configured (Note_1) and ensure that QoS is enabled in the group (Note_2).  218   ...
  • Page 219 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Configure Service in the next line, then go to Resource_3.   Note_1: Group must be pre‐defined before this selection become available. Refer  to System > Grouping > Host grouping. You may also access to create a group by  the Add Rule shortcut button. Setting done through the Add Rule button will also  appear in the Host grouping setting screen.  Note_2: Ensure that QoS in the Multiple Bound Services field is checked. Refer to  System > Grouping > Host grouping then click Edit button of one of the host group  created.  Select All to filter packets entering to or leaving from any service.  Select DSCP to filter packets entering to or leaving from a DSCP packet type.  Select TOS to filter packets entering to or leaving from a TOS packet type.  Select User‐defined Service to filter packets entering to or leaving from a user‐ Service  A Must filled setting  defined port or port range, and the protocol could be TCP/UDP/Both protocol for  these ports.  Select Well‐known Service to filter packets entering to or leaving from a well‐ known service list.  Specify resource to the QoS rule.  When Bandwidth is selected  It means the option Resource of rule‐based QoS Rule is bandwidth.  In Control Function when Set MINR & MAXR is selected  It means the option Control Function of rule‐based QoS Rule is set MINR & MAXR.  You can assign min rate, max rate and rate unit for this rule.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  Resource_1  means the Group option is a source group.  (for Group Src. MAC  A Must filled setting  Address settings  When Inbound is selected  only)  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both. ...
  • Page 220 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Click the Save button to save the settings  When Connection Sessions is selected  It means the option Resource of rule‐based QoS Rule is connection sessions.  In Control Function when Set Session Limitation is selected  It means the option Control Function of rule‐based QoS Rule is set session  limitation. You must fill the session number in the textbox.    QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When Priority Queues is selected  It means the option Resource of rule‐based QoS Rule is priority queues.  In Control Function when Set Priority is selected  It means the option Control Function of rule‐based QoS Rule is set priority. You  must fill the priority queue number in the textbox. Each priority have its own  bandwidth.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  220   ...
  • Page 221 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When DiffServ Code Points is selected  It means the option Resource of rule‐based QoS Rule is DiffServ Code Points.  In Control Function when DSCP Marking is selected  It means the option Control Function of rule‐based QoS Rule is DSCP marking. You  must select one from the list. DSCP Marking will mark with Code Point in Packet.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  Specify resource to the QoS rule.  Select Bandwidth is selected  Resource_2  It means the option Resource of rule‐based QoS Rule is bandwidth.  (for Group IP  A Must filled setting  In Control Function when Set MINR & MAXR is selected  settings only)  It means the option Control Function of rule‐based QoS Rule is set MINR & MAXR.  You can assign min rate, max rate and rate unit for this rule. ...
  • Page 222 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Sharing Method (A Must filled setting)  When Individual Control is selected,  It means the option Sharing Method of rule‐based QoS Rule is Individual Control.  When Group Control  is selected,  It means the option Sharing Method of rule‐based QoS Rule is Group Control.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When Connection Sessions is selected  It means the option Resource of rule‐based QoS Rule is connection sessions.  In Control Function when Set Session Limitation is selected  It means the option Control Function of rule‐based QoS Rule is set session  limitation. You must fill the session number in the textbox.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  222   ...
  • Page 223 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Sharing Method (A Must filled setting)  When Individual Control is selected,  It means the option Sharing Method of rule‐based QoS Rule is Individual Control.  When Group Control  is selected,  It means the option Sharing Method of rule‐based QoS Rule is Group Control.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When Priority Queues is selected  It means the option Resource of rule‐based QoS Rule is priority queues.  In Control Function when Set Priority is selected  It means the option Control Function of rule‐based QoS Rule is set priority. You  must fill the priority queue number in the textbox. Each priority have its own  bandwidth.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  223   ...
  • Page 224 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When DiffServ Code Points is selected  It means the option Resource of rule‐based QoS Rule is DiffServ Code Points.  In Control Function when DSCP Marking is selected  It means the option Control Function of rule‐based QoS Rule is DSCP marking. You  must select one from the list. DSCP Marking will mark with Code Point in Packet.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  Specify resource to the QoS rule.  When Bandwidth is selected  It means the option Resource of rule‐based QoS Rule is bandwidth.  In Control Function when Set MINR & MAXR is selected  It means the option Control Function of rule‐based QoS Rule is set MINR & MAXR.  You can assign min rate, max rate and rate unit for this rule.  QoS Direction (A Must filled setting)  Resource_3  (for Group Host  A Must filled setting  When Outbound is selected  Name settings only)  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected ...
  • Page 225 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Sharing Method (A Must filled setting)  When Individual Control is selected,  It means the option Sharing Method of rule‐based QoS Rule is Individual Control.  When Group Control  is selected,  It means the option Sharing Method of rule‐based QoS Rule is Group Control.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When Connection Sessions is selected  It means the option Resource of rule‐based QoS Rule is connection sessions.  In Control Function when Set Session Limitation is selected  It means the option Control Function of rule‐based QoS Rule is set session  limitation. You must fill the session number in the textbox.    QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  225   ...
  • Page 226 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Priority Queues is selected  It means the option Resource of rule‐based QoS Rule is priority queues.  In Control Function when Set Priority is selected  It means the option Control Function of rule‐based QoS Rule is set priority. You  must fill the priority queue number in the textbox.   QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings  When DiffServ Code Points is selected  It means the option Resource of rule‐based QoS Rule is DiffServ Code Points.  In Control Function when DSCP Marking is selected  It means the option Control Function of rule‐based QoS Rule is DSCP marking. You  must select one from the list. DSCP Marking will mark with Code Point in Packet.  QoS Direction (A Must filled setting)  When Outbound is selected  It means the option QoS Direction of rule‐based QoS Rule is outbound. Outbound  means the Group option is a source group.  When Inbound is selected  It means the option QoS Direction of rule‐based QoS Rule is inbound. Inbound  means the Group option is a destination group.  When Both is selected  It means the option QoS Direction of rule‐based QoS Rule is both.  226   ...
  • Page 227 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Time Schedule (A Must filled setting)  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to Scheduling  setting under System)  Enabling the rule  Click Enable box to activate this rule.  Click the Save button to save the settings          227   ...

  • Page 228: Vpn  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5  VPN    A virtual private network (VPN) extends a private network across a public network, such as the  Internet. It enables a computer to send and receive data across shared or public networks as if it were  directly  connected  to  the  private  network,  while  benefitting  from  the  functionality,  security  and  management  policies  of  the  private  network.  This  is  done  by  establishing  a  virtual  point‐to‐point  connection  through  the  use  of  dedicated  connections,  encryption,  or  a  combination  of  the  two.  The ...
  • Page 229 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  VPN Configuration   Enable VPN check box will activate all VPN related functions.    The VPN configuration allows user to enable or disable all the VPN functions of the gateway  device. The VPN enables check box must be checked to enable to allow IPSec, PPTP, L2TP and GRE  to function.            VPN Configuration  Item  Value setting  Description  The box is  VPN  unchecked by  Check the Enable box to enable all VPN functions  default  Save  N/A  Click the Save button to save the settings        229   ...

  • Page 230: Ipsec  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.3  IPSec     Internet  Protocol  Security  (IPSec)  is  a  protocol  suite  for  securing  Internet  Protocol  (IP)  communications  by  authenticating  and  encrypting  each  IP  packet  of  a  communication  session.  IPSec  includes  protocols  for  establishing  mutual  authentication  between  agents  at  the  beginning  of  the ...
  • Page 231 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The  "Configuration"  window  is  to  enable  the  IPSec  VPN  function.  In  addition,  if  you  want  to  activate  the  network  neighborhood  communication  to  work  between  both  Intranets  of  local  and  remote peers in the IPSec VPN tunnel, you can check the "NetBIOS over IPSec" box. Moreover, if your  security  gateway  is  under  a  NAT  router  and  you  want  to  create  an  IPSec  VPN  tunnel  between  your ...
  • Page 232 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Site to Site Tunnel Scenario      Scenario Application Timing  The security gateway can be located at branch office or mobile office. When the client  hosts behind the security gateway want to make a secure communication with the ones  behind another security gateway in headquarters or another branch office, both  security gateways need to establish a VPN tunnel first. Both Intranets of security  gateways have their own subnet and the "Site to Site" tunnel scenario is used. "Site"  means a subnet of client hosts.  Scenario Description  Both Initiator and Responder of IPSec tunnel must have a “Static IP” or a “FQDN” for  "Site to Site" scenario.  Any peer gateway can be worked as an Initiator or a Responder of the IPSec VPN tunnel.  Two phases (IKE and IPSec) to negotiate for establishing an IPSec VPN tunnel with pre‐ shared key and optional X‐Auth account / password.  Parameter Setup Example  For Network‐A at HQ  Following 5 tables list the parameter configuration for above example diagram of IPSec  VPN tunnel in Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.      232   ...
  • Page 233 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐101  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.76.0  Local Subnet  255.255.255.0 Local Netmask  Disable  Full Tunnel  10.0.75.0  Remote Subnet  255.255.255.0 Remote Netmask  118.18.81.33 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  Key Management  IKE+Pre‐shared Key   12345678 User Name   Network‐A...
  • Page 234 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐201  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.75.0  Local Subnet  255.255.255.0 Local Netmask  Disable  Full Tunnel  10.0.76.0  Remote Subnet  255.255.255.0 Remote Netmask  203.95.80.22 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management  User Name   Network‐B Local ID  User Name   Network‐A Remote ID   ...
  • Page 235 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Dynamic VPN Tunnel Scenario  Business Security Gateway can ignore IP information of clients when using Dynamic VPN,  so it is suitable for users to build VPN tunnels with Business Security Gateway from a  remote mobile site. Remote peer is a site will be indicated in the negotiation packets,  including what remote subnet is. It must be noted that the remote peer has to initiate  the tunnel establishing process first in this application scenario.        Scenario Application Timing  If the security gateway in headquarters wants to allow any traveling employees to  securely access the enterprise operation systems to access office resources from  outside, the Dynamic VPN connection can be setup up to meet the requirement. These  mobile employees are carrying with their notebooks or security supporting gateways  outsides, and use these devices to connect to the Internet and try to access the  enterprise resources at headquarters. But the IP address that the devices get is dynamic,  not fixed. When the security gateway of headquarters need to check the IP address of a  remote device during establishing a secure VPN tunnel for data communication, mobile  devices will fail since they have not fixed IP address. So, to activate the "Dynamic VPN"  function on the headquarters gateway is a fast approach for the secure data  communication between mobile devices and the headquarters gateway. You can follow  the deployment steps as below.  Scenario Description  235   ...
  • Page 236 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Dynamic VPN is suitable for the Initiator being a mobile site or a mobile device with a  dynamic IP, only the Responder has a “Static IP” or a “FQDN”.  Two phases (IKE and IPSec) to negotiate for establishing an IPSec VPN tunnel with pre‐ shared key and optional X‐Auth account / password.  Parameter Setup Example  For Network‐A at HQ  Following 5 tables list the parameter configuration for above example diagram of IPSec  VPN tunnel in Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  dvpn‐101  Tunnel Name  WAN 1  Interface  Dynamic VPN Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.76.0  Local Subnet  255.255.255.0 Local Netmask    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management ...
  • Page 237 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  ones in the setup example and they are not shown in followings.    [IPSec]‐[Configuration] Configuration Path  ■ Enable IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable Tunnel  dvpn‐201 Tunnel Name  WAN 1 Interface  Site to Site Tunnel Scenario  Always on Operation Mode  ■ Enable Keep alive   Ping FQDN   www.abc.com  , Interval 120 sec    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.75.0 Local Subnet  255.255.255.0 Local Netmask  Full Tunnel  Disable 10.0.76.0 Remote Subnet  255.255.255.0 Remote Netmask  203.95.80.22 or www.abc.com Remote Gateway ...
  • Page 238 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  server or database resources in the Intranet of Network‐A at HQ with a secured link.  That means, the security gateway in headquarters supports "Dynamic VPN" function  and then you, as a mobile user, can access its Intranet resources from remote side with  a secured link; even your device is not on a fixed IP address.   "Full Tunnel"‐enabled Site to Site Tunnel Scenario  In "Site to Site" tunnel scenario, the client hosts of remote site can securely access the enterprise  resources in the Intranet of headquarters gateway via an established VPN tunnel, as described above.  But the regular Internet accessing at remote site still go through the WAN interface of remote gateway,  not the VPN tunnel. If you want all packets to be transferred from the Network‐B at branch office via  this VPN tunnel, including the enterprise resource accessing and the Internet accessing, you can refer  to following scenario example.  When Full Tunnel function of remote Business Security Gateway is enabled, all data traffic from  remote clients behind remote Business Security Gateway will go over the VPN tunnel. That is, if a user  is operating at a PC that is in the Intranet of remote Business Security Gateway, all application packets  and  private  data  packets  from  the  PC  will  be  transmitted  securely  in  the  VPN  tunnel  to  access  the  resources behind HQ Business Security Gateway, including surfing the Internet. As a result, every time  the  user  surfs  the  web  for  shopping  or  searching  data  on  Internet,  checking  personal  emails,  or ...
  • Page 239 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  The security gateway can be located at branch office or mobile office. When the client  hosts behind the security gateway want to make a secure communication with the ones  behind another security gateway in headquarters or another branch office, both  security gateways need establish a VPN tunnel first. Both Intranets of security gateways  have their own subnet and the "Site to Site" tunnel scenario is used. "Site" means a  subnet of client hosts. Moreover, since the "Full Tunnel" feature is enabled at branch  office site, all packet flows will go through the established VPN tunnel between both  sites, including the HQ resource accessing and regular Internet accessing.  Scenario Description  Both Initiator and Responder of IPSec tunnel must have a “Static IP” or a “FQDN” for  "Site to Site" scenario.  Any peer gateway can be worked as an Initiator or a Responder of the IPSec VPN tunnel.  Two phases (IKE and IPSec) to negotiate for establishing an IPSec VPN tunnel with pre‐ shared key and optional X‐Auth account / password.  “Full Tunnel” feature to be enabled drives all packet flows from local site will be  transferred via the established VPN tunnel.  Parameter Setup Example  For Network‐A at HQ  Following 5 tables list the parameter configuration for above example diagram of IPSec  VPN tunnel in Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec  239   ...
  • Page 240 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐101  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.76.0  Local Subnet  255.255.255.0 Local Netmask  Disable  Full Tunnel  10.0.75.0  Remote Subnet  255.255.255.0 Remote Netmask  118.18.81.33 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management  User Name   Network‐A Local ID  User Name   Network‐B Remote ID    [IPSec]‐[IKE Phase] Configuration Path ...
  • Page 241 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐201  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.75.0  Local Subnet  255.255.255.0 Local Netmask  ■ Enable  Full Tunnel  10.0.76.0  Remote Subnet  255.255.255.0 Remote Netmask  203.95.80.22 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management  User Name   Network‐B Local ID  User Name   Network‐A Remote ID    [IPSec]‐[IKE Phase] Configuration Path ...
  • Page 242 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  IPSec Setting     The  IPsec  Setting  allows  user  to  create and  configure  IPSec  tunnels.  Before  you  proceed ensure  that  the VPN is enabled and saved. To enable VPN, go to Advanced Network > VPN > Configuration tab.      Enabling IPSec  Go to Advanced Network > VPN > IPSec tab      Enable IPSec Window  Item  Value setting  Description  Unchecked by  IPsec  Click the Enable box to enable IPSec function.  default  Unchecked by  NetBIOS over IPSec  Click the Enable box to enable NetBIOS over IPSec function.  default  Unchecked by ...
  • Page 243 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Add/Edit button is applied a series of configuration screen will appear.            243   ...
  • Page 244 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Tunnel Configuration Window  Item  Value setting  Description  Unchecked by  Tunnel  Check the Enable box to activate the IPSec tunnel   default  1. A Must fill setting  Tunnel Name  Enter a tunnel name. Enter a name that is easy for you to identify.  2. String format can  be any text  1. A Must fill setting  2. WAN 1 is selected  by default  Interface  Select WAN interface on which IPSec tunnel is to be established.      Select an IPSec tunneling scenario from the dropdown box for your  1. A Must fill setting  application. Select Site‐to‐Site, Site‐to‐Host, Host‐to‐Site, Host‐to‐Host, or  Dynamic VPN.   2. Site to site is  Tunnel Scenario  selected by default  With Site‐to‐Site or Site‐to‐Host or Host‐to‐Site, IPSec operates in tunnel  mode. The difference among them is the number of subnets. With Host‐to‐   Host, IPSec operates in transport mode.  Select from the dropdown box to setup your gateway for Hub‐and‐Spoke  IPsec VPN Deployments.  Select None if your deployments will not support Hub or Spoke encryption. 1. An optional  setting   Select Hub for a Hub role in the IPSec design.  Hub and Spoke ...
  • Page 245 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN > Load Balance tab.  Note: Failover and Load Balance functions are not available for Dynamic  VPN specified in Tunnel Scenario.  1. A Must fill setting  Encapsulation  Select the Encapsulation Protocol from the dropdown box for this IPSec  2. ESP is selected by  Protocol  tunnel. Available encapsulations are ESP and AH.  default  Check the Enable box to enable Keep alive function.  1. Unchecked by  Select Ping IP to keep live and enter the IP address to ping.  default  Keep alive  Enter the ping time interval in seconds.  2. 30s is set by  Note: Keep alive option is not available for Dynamic VPN specified in  default  Tunnel Scenario.              245   ...
  • Page 246 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Local & Remote Configuration Window  Item  Value setting  Description  Specify the Local Subnet IP address and Subnet Mask.  Click the Add or Delete button to add or delete a Local Subnet.    Note_1: When Dynamic VPN option in Tunnel Scenario is selected, there  A Must fill setting  Local Subnet List  will be only one subnet available.    Note_2: When Host‐to‐Site or Host‐to‐Host option in Tunnel Scenario is  selected, Local Subnet will not be available.  Note_3: When Hub and Spoke option in Hub and Spoke is selected, there  will be only one subnet available.  Click Enable box to enable Full Tunnel.  Unchecked by  Full Tunnel  Note: Full tunnel is available only for Site‐to‐Site specified in Tunnel  default  Scenario.  Specify the Remote Subnet IP address and Subnet Mask.  Remote Subnet List  A Must fill setting  Click the Add or Delete button to add or delete Remote Subnet setting.  1. A Must fill setting.  2. Format can be a  Remote Gateway  Specify the Remote Gateway.  ipv4 address or  FQDN    Authentication Configuration Window  Item  Value setting  Description  Select Key Management from the dropdown box for this IPSec tunnel. ...
  • Page 247 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  include but can’t be all numbers.  Select FQDN for Local ID and enter the FQDN.  Select User@FQDN for Local ID and enter the User@FQDN.  Select Key ID for Local ID and enter the Key ID (English alphabet or  number).  Specify the Remote ID for this IPSec tunnel to authenticate.  Selected User Name for Remote ID and enter the username. The username  may include but can’t be all numbers.  Select FQDN for Local ID and enter the FQDN.  Remote ID  An optional setting  Select User@FQDN for Remote ID and enter the User@FQDN.  Select Key ID for Remote ID and enter the Key ID (English alphabet or  number)..  Note: Remote ID will be not available when Dynamic VPN option in Tunnel  Scenario is selected.      IKE Phase Configuration Window  Item  Value setting  Description  Specify the IKE version for this IPSec tunnel. Select v1 or v2  1. A must fill setting  Note: IKE versions will not be available when Dynamic VPN option in  IKE Version  2. v1 is selected by  Tunnel Scenario is selected, or AH option in Encapsulation Protocol is  default  selected.   Main Mode is set by  Specify the Negotiation Mode for this IPSec tunnel. Select Main Mode or  Negotiation Mode  default default  Aggressive Mode.  Specify the X‐Auth role for this IPSec tunnel. Select Server, Client, or None. Selected None no X‐Auth authentication is required.  Selected Server this gateway will be an X‐Auth server. Click on the X‐Auth ...
  • Page 248 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  180s and  Delay 30s  1. A Must fill setting  Phase1 Key Life  2. Default 3600s   Specify the Phase1 Key Life Time  Time  3. Max. 86400s    IKE Proposal Definition Window   Item  Value setting  Description  Specify the Phase 1 Encryption method. AES‐ auto/AES128/AES192/AES256/DES/3DES  Specify the Authentication method.      None/MD5/SHA1/SHA2‐256/SHA2‐512  IKE Proposal  A Must fill setting  Definition  Specify the DH Group  None/Group1/ Group2/ Group5/ Group14/ Group15/ Group16/ Group17/  Group18/  Check Enable box to enable this setting    IPSec Phase Window  Item  Value setting  Description  1. A Must fill setting  Phase2 Key Life  2. 28800s is set by  Specify the Phase2 Key Life Time in second.  Time  default  3. Max. 86400s     ...
  • Page 249 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  IPSec Proposal Definition Window  Item  Value setting  Description  Specify the Encryption method  None/AES‐auto/AES128/AES192/AES256/DES/3DES  Specify Authentication method  IPSec Proposal  None/MD5/SHA1/SHA2‐256/SHA2‐512  A Must fill setting  Definition  Specify the PFS Group  None/Group1/ Group2/ Group5/ Group14/ Group15/ Group16/ Group17/  Group18/  Click Enable to enable this setting  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo button to cancel the settings  Back  N/A  Click Back button to return to the previous page.      Manual Key Management    This section describes parameters available for configuring tunnel authentications manually as  described in Key Management section under Authentication configuration window in the previous  pages.     When Manually option is selected for Key Management described in Authentication Configuration  Window, a series of configuration windows for Manual IPSec Tunnel configuration will appear.  The configuration windows are the Tunnel configuration, the Local & Remote Configuration, the  Authentication, the Manual Proposal. The windows may look similar to the ones below.    249 ...
  • Page 250 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Tunnel Configuration Window  Item  Value setting  Description  Unchecked by  Tunnel  Check the Enable box to activate the IPSec tunnel  default  1. A Must fill setting  Tunnel Name  Enter a tunnel name. Enter a name that is easy for you to identify.  2. String format can  be any text  1. A Must fill setting  Interface  Select WAN interface on which IPSec is to be established.  2. WAN 1 is selected  by default  Select an IPSec tunneling scenario from the dropdown box for your  1. A Must fill setting  application. Select Site‐to‐Site, Site‐to‐Host, Host‐to‐Site, or Host‐to‐Host. Tunnel Scenario  2. Site to site is  With Site‐to‐Site or Site‐to‐Host or Host‐to‐Site, IPSec operates in tunnel  selected by default  mode. The difference among them is the number of subnets. With Host‐to‐ Host, IPSec operates in transport mode.   250   ...
  • Page 251 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  There are three available operation modes. Always On, Failover, Load  Balance.  Define whether the IPSec tunnel is a failover tunnel function or an always  on tunneling  Note: If this IPSec is a failover tunneling, you will need to select the primary  IPSec tunnel from which to failover to.  1. A Must fill setting  Define whether the IPSec tunnel connection will take part in load balance  Operation Mode  2. Alway on is  function of the gateway. You will not need to select with WAN interface as  selected by default  the system will automatically utilize the available WAN interfaces to balance  traffic loads. For more details on WAN Load Balance, refer to Load Balance  Usage in this manual. On gateway’s web‐based utility, go to Basic Network >  WAN > Load Balance tab.  Note: Failover and Load Balance functions are not available for Dynamic  VPN specified in Tunnel Scenario.  1. A Must fill setting  Encapsulation  Select the Encapsulation Protocol from the dropdown box for this IPSec  2. ESP is selected by  Protocol  tunnel. Available encapsulations are ESP and AH.  default  Click the Enable box to enable Keep alive function.  1. Unchecked by  Select Ping IP to keep live and enter the IP address to ping.  default  Keep alive  Enter the ping time interval in seconds.  2. 30s is set by  Note: Keep alive option is not available for Dynamic VPN specified in Tunnel  default  Scenario.    Local & Remote Configuration Window  Item ...
  • Page 252 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Authentication Configuration Window  Item  Value setting  Description  Select Key Management from the dropdown box for this IPSec tunnel.  In this section Manually is the option selected.  Key Management  A Must fill setting  For IKE+Pre‐shared Key and IKE+X.509 option, please refer to the table in  previous 5 pages where key management is described.  Specify the Local ID for this IPSec tunnel to authenticate.  Local ID  An optional setting  Select the Key ID for Local ID and enter the Key ID (English alphabet or  number).  Specify the Remote ID for this IPSec tunnel to authenticate.  Remote ID  An optional setting  Select Key ID for Remote ID and enter the Key ID (English alphabet or  number).    Manual Proposal Window  Item  Value setting  Description  Outbound SPI  Hexadecimal format  Specify the Outbound SPI for this IPSec tunnel.  Inbound SPI  Hexadecimal format  Specify the Inbound SPI for this IPSec tunnel.  Specify the Encryption Method and Encryption key  Available encryption methods are DES/3DES/AES128/AES192/AES256  1. A Must fill setting   The key length for DES is 16, 3DES is 48, AES128 is 32, AES192 is 48, AES256  Encryption  2. Hexadecimal  is 64. ...
  • Page 253 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Back  N/A  Click Back button to return to the previous page.        253   ...
  • Page 254 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.5  PPTP     The  Point‐to‐Point  Tunneling  Protocol  (PPTP)  is  a  method  for  implementing  virtual  private  networks.  PPTP  uses  a  control  channel  over  TCP  and  a  GRE  tunnel  operating  to  encapsulate  PPP  packets. The PPTP specification does not describe encryption or authentication features and relies on  the  Point‐to‐Point  Protocol  being  tunneled  to  implement  security  functionality.  However,  the  most ...
  • Page 255 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  time. Define and choose either one role for your router in the "Configuration" window and configure  all required parameters beneath the "Configuration" window. Then configure parameters on another  gateway to takes another role. Above diagram is the server role configuration and following diagram  shows the client role configuration.    When  you  want  to  configure  "PPTP  Server"  role  for  the  security  gateway,  there  are  4  more  configuration  windows:  "PPTP  Server  Configuration",  "PPTP  Server  Status",  "User  Account  List"  and  "User Account Configuration". However, when you want to configure "PPTP Client" role for the security  gateway,  there  are  3  more  configuration  windows:  "PPTP  Client  Configuration",  "PPTP  Client  List  & ...
  • Page 256 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  "MS‐CHAP v2" for the authentication protocol, you also can specify if the PPTP server needs the MPPE  encryption and its key length for the authentication process.  PPTP Server Status  "PPTP  Server  Status"  window  shows  the  dialing  in  status  to  the  PPTP  VPN  server,  including  the  used user name, remote IP address, the obtained virtual IP address and call ID of all PPTP clients.  User Account List  "User Account List" lists your defined user accounts that can be accepted by the PPTP server.  User Account Configuration  "User  Account  Configuration"  window  can  let  you  specify  the  required  parameters  for  a  PPTP  client  account,  such  as  user  name,  password  and  account  activation.  Add  one  new  user  account  by ...
  • Page 257 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Above diagram illustrates the security gateway at headquarters playing the PPTP VPN  server role. The PPTP tunnel is established by starting from PPTP client, the Security  Gateway 2 in Network‐B or the mobile device, like notebook. All client hosts behind the  Security Gateway 2 or the mobile device can access the resources in the Intranet of  Network‐A at headquarters via this established PPTP tunnel. Usually, these hosts at  PPTP client peer access the Internet directly via the WAN interface of Security Gateway  2. Only the packets whose destination is in the dedicated subnet to Network‐A will be  transferred via the PPTP tunnel.  Scenario Description  PPTP Tunneling is a Client and Server based tunneling technology.  The PPTP Server must have a Static IP or a FQDN and maintain a Client list (account /  password). The Client may be a mobile user or mobile site and requesting the PPTP  tunnel connection with its account / password.  PPTP protocol is used for establishing a PPTP VPN tunnel.  Parameter Setup Example  257   ...
  • Page 258 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  For Network‐A at HQ  Following 3 tables list the parameter configuration for above example diagram of PPTP  VPN server in Network‐A.  Use default value for those parameters that are not mentioned in these tables.    [PPTP]‐[Configuration] Configuration Path  ■ Enable PPTP  Server Client/Server    [PPTP]‐[PPTP Server Configuration] Configuration Path  ■ Enable PPTP Server  192.168.101.253 Server Virtual IP  10    IP Pool Starting Address  (that means 192.168.101.10)  50    IP Pool Ending Address  (that means 192.168.101.50) MS‐CHAP Authentication Protocol  ■ Enable  128 bits MPPE Encryption    [PPTP]‐[User Account Configuration] Configuration Path  ID  1  User‐1 User‐2  User Name  1234 4321 ...
  • Page 259 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  "PPTP Client Configuration" window can let you enable the PPTP client function by checking the  "Enable" box.  PPTP Client List & Status  "PPTP Client List & Status" window shows your defined PPTP clients and their tunnel connection  status. Only some important information for all tunnels are shown in the list as following diagram.    Configuration for A PPTP Client  "Configuration for A PPTP Client" window let you specify the required parameters for a PPTP VPN  client, such as "PPTP Client Name", "Interface", "Operation Mode", "Remote IP/FQDN", "User Name",  "Password", "Default Gateway/Remote Subnet", "Authentication Protocol", "MPPE Encryption", "NAT  before Tunneling", "LCP Echo Type" and tunnel activation.  Please be noted the "Default Gateway/Remote Subnet" configuration item. There are two options,  "Default Gateway" and "Remote Subnet". When you choose "Remote Subnet", you need specify one  more setting: the remote subnet. It is for the Intranet of PPTP VPN server. So, at PPTP client peer, the  packets  whose  destination  is  in  the  dedicated  subnet  will  be  transferred  via  the  PPTP  VPN  tunnel.  Others will be transferred based on current routing policy of the security gateway at PPTP client peer.  But, if you choose "Default Gateway" option for the PPTP client peer, all packets will be transferred via  the  PPTP  VPN  tunnel.  That  means  the  remote  PPTP  VPN  server  gateway  controls  the  flowing  of  any ...
  • Page 260 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Above diagram illustrates the Security Gateway 2 or the mobile device playing the PPTP  VPN client role. The PPTP tunnel is established by the PPTP client making the tunnel  connection request initiation and the Security Gateway 1 in Network‐A of headquarters  serves as the PPTP VPN server responding to the request. Once the tunnel has been  established, all client hosts behind the Security Gateway 2 or the mobile device can  access the resources in the Intranet of Network‐A at headquarters via this established  PPTP tunnel. Usually, these hosts at PPTP client peer access the Internet directly via the  WAN interface of Security Gateway 2. Only the packets whose destination is in the  dedicated subnet to Network‐A will be transferred via the PPTP tunnel. But if PPTP  client peer is configured to all packets are delivered via the PPTP tunnel, as shown in  the diagram by configuring the PPTP tunnel is the default gateway at PPTP client peer,  the Internet accessing packets will be also sent to the Security Gateway 1 in Network‐A  and be re‐transferred to the Internet. That means the Internet accessing of PPTP Client  peer is also controlled by the Security Gateway 1, the PPTP VPN server.  Scenario Description  PPTP Tunneling is a Client and Server based tunneling technology.  260   ...
  • Page 261 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The PPTP Server must have a Static IP or a FQDN, and maintain a Client list (account /  password). The Client may be a mobile user or mobile site, and requesting the PPTP  tunnel connection with its account / password.  PPTP protocol is used for establishing a PPTP VPN tunnel.  The PPTP Client’s “Default Gateway/Remote Subnet” setting determines how the  Internet traffic from PPTP client site is handled.  Parameter Setup Example  For Network‐B at Mobile Office  Following 3 tables list the parameter configuration for above example diagram of PPTP  VPN client in Network‐B.  Use default value for those parameters that are not mentioned in these tables.    [PPTP]‐[Configuration] Configuration Path  ■ Enable PPTP  Client Client/Server    [PPTP]‐[PPTP Client Configuration] Configuration Path  ■ Enable PPTP Client    [PPTP]‐[ Configuration for A PPTP Client] Configuration Path    PPTP #1 PPTP Client Name  WAN 1 Interface  203.95.80.22 Remote IP/FQDN  User‐1 User Name ...
  • Page 262 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  2 is configured to "Default Gateway", the Internet accessing of PPTP Client peer also go  through the established PPTP VPN tunnel, and the Security Gateway 1 can control the  accessing as same as the HQ resource accessing.    PPTP Setting       The PPTP setting allows user to create and configure PPTP tunnels. Before you proceed ensure that the  VPN is enabled and saved. To enable VPN, go to Advanced Network > VPN > Configuration tab.      Enabling PPTP  Go to Advanced Network > VPN > PPTP tab      Enable PPTP Window  Item  Value setting  Description  Unchecked by  PPTP  Click the Enable box to activate PPTP function.  default  Specify the role of PPTP. Select Server or Client role your gateway will take.  Client/Server  A Must fill setting  Below are the configuration windows for PPTP Server and for Client.  Save   N/A  Click Save button to save the settings        262   ...
  • Page 263 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPTP Server     The gateway supports up to a maximum of 10 PPTP user accounts.  When Server in the Client/Server field is selected, the PPTP server configuration window will  appear.        PPTP Server Configuration Window  Item  Value setting  Description  Unchecked by  PPTP Server  Check the Enable box to enable PPTP server role of the gateway.  default  1. A Must fill setting  Specify the PPTP server Virtual IP address. The virtual IP address will serve  Server Virtual IP  as the virtual DHCP server for the PPTP clients. Clients will be assigned a  2. Default is  virtual IP address from it after the PPTP tunnel has been established.  192.168.10.1  This is the PPTP server’s Virtual IP DHCP server. User can specify the first IP  1. A Must fill setting  IP Pool Starting  address for the subnet from which the PPTP client’s IP address will be  Address  2. Default is 10  assigned.  This is the PPTP server’s Virtual IP DHCP server. User can specify the last IP  1. A Must fill setting  IP Pool Ending  address for the subnet from which the PPTP client’s IP address will be  Address  2. Default is 100  assigned.  Authentication ...
  • Page 264 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  default  PAP/CHAP/MS‐CHAP/MS‐CHAPv2.  Specify whether to support MPPE Protocol. Click the Enable box to enable  MPPE and from dropdown box to select 40 bits/56 bits/128 bits.   MPPE Encryption  A Must fill setting  Note: when MPPE Encryption is enabled, the Authentication Protocol  PAP/CHAP options will not be available.  Save  N/A  Click Save button to save the settings.  Undo  N/A  Click Undo button to cancel the settings.    PPTP Server Status Window  Item  Value setting  Description  It displays the User Name, Remote IP, Remote Virtual IP, Remote Call ID of the  PPTP Server Status  N/A    connected PPTP clients.    User Account List Window  Item  Value setting  Description  This  is  the  PPTP  authentication  user  account  entry.  You  can  create  and  add ...
  • Page 265 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPTP Client    When select Client in Client/Server, a series PPTP Client Configuration will appear.      PPTP Client Setting Window   Item  Value setting  Description  Unchecked by  PPTP Client  Check the Enable box to enable PPTP client role of the gateway.  default  Save  N/A  Click Save button to save the settings.  Undo  N/A  Click Undo button to cancel the settings.      Create/Edit PPTP Client    The gateway supports up to a maximum of 32 simultaneous PPTP tunnels.  When Add/Edit button is applied a series PPTP Client Configuration will appear.      265   ...
  • Page 266 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  PPTP Client Configuration Window  Item  Value setting  Description  Tunnel Name  A Must fill setting  Enter a tunnel name. Enter a name that is easy for you to identify.  1. A Must fill setting  Select WAN interface on which PPTP tunneling is to be established.  Interface  2. WAN1 is selected  by default  1. A Must fill setting  There are three available operation modes. Always On, Failover, Load  Balance.  2. Alwasy on is  selected by default  Failover/ Always Define whether the PPTP client is a failover tunnel  function or an always on tunnel.  Note: If this PPTP is a failover tunneling, you will need to select a primary  IPSec tunnel from which to failover to.  Operation Mode  Load Balance Define whether the PPTP tunnel connection will take part in  load balance function of the gateway. You will not need to select which  WAN interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN > Load Balance tab.  1. A Must fill setting.  Enter the public IP address or the FQDN of the PPTP server.  2. Format can be a  Remote IP/FQDN  ipv4 address or  FQDN  A Must fill setting  Enter the Username for this PPTP tunnel to be authenticated when  Username  connect to PPTP server. ...
  • Page 267 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1. Unchecked by  Specify whether PPTP server supports MPPE Protocol. Click the Enable box  default  to enable MPPE.  MPPE Encryption  2. an optional setting  Note: when MPPE Encryption is enabled, the Authentication Protocol  PAP/CHAP options will not be available.  1. Unchecked by  Check the Enable box to enable NAT function for this PPTP tunnel.  NAT before  default    Tunneling  2. an optional setting  Auto is set by default  Specify the LCP Echo Type for this PPTP tunnel. Auto, User‐defined,  Disable.    Auto the system sets the Interval and Max. Failure Time.  LCP Echo Type  User‐defined enter the Interval and Max. Failure Time.  Disable disable the LCP Echo.  Unchecked by  Check the Enable box to enable this PPTP tunnel.  Tunnel  default  Save  N/A  Click Save button to save the settings.  Undo  N/A  Click Undo button to cancel the settings.  Back  N/A  Click Back button to return to the previous page.     ...

  • Page 268: L2Tp  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.7  L2TP     Layer 2 Tunneling Protocol (L2TP) is a tunneling protocol used to support virtual private networks  (VPNs)  or  as  part  of  the  delivery  of  services  by  ISPs.  It  does  not  provide  any  encryption  or  confidentiality by itself. Rather, it relies on an encryption protocol that it passes within the tunnel to  provide privacy. This Gateway can behave as a L2TP server and a L2TP client both at the same time.  Deploy a security gateway for local office and establish a virtual private network with the remote  gateway of another office by using L2TP tunneling. So, all client hosts behind local security gateway can  make data communication with others behind remote gateway.  Or when you are a mobile user with your notebook or carrying along a security gateway and you  want  to  access  the  servers  and  database  in  company  headquarters  (HQ).  Moreover,  the  security ...
  • Page 269 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  beneath the "Configuration" window. Then configure parameters on another gateway to take another  role.  Above  diagram  is  the  server  role  configuration  and  following  diagram  shows  the  client  role  configuration.    When  you  want  to  configure  "L2TP  Server"  role  for  the  security  gateway,  there  are  4  more  configuration  windows:  "L2TP  Server  Configuration",  "L2TP  Server  Status",  "User  Account  List"  and ...
  • Page 270 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  the L2TP server needs the MPPE encryption and its key length for the authentication process.  L2TP Server Status  "L2TP  Server  Status"  window  shows  the  dialing  in  status  to  the  L2TP  VPN  server,  including  the  used user name, remote IP address, the obtained virtual IP address and call ID of all L2TP clients.  User Account List  "User Account List" lists your defined user accounts that can be accepted by the L2TP server.  User Account Configuration  "User  Account  Configuration"  window  can  let  you  specify  the  required  parameters  for  a  L2TP  client  account,  such  as  user  name,  password  and  account  activation.  Add  one  new  user  account  by ...
  • Page 271 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  Above diagram illustrates the security gateway at headquarters playing the L2TP VPN  server role. The L2TP tunnel is established by starting from L2TP client, the Security  Gateway 2 in Network‐B or the mobile device, like notebook. All client hosts behind the  Security Gateway 2 or the mobile device can access the resources in the Intranet of  Network‐A at headquarters via this established L2TP tunnel. Usually, these hosts at L2TP  client peer access the Internet directly via the WAN interface of Security Gateway 2.  Only the packets whose destination is in the dedicated subnet to Network‐A will be  transferred via the L2TP tunnel.  Scenario Description  L2TP Tunneling is a Client and Server based tunneling technology.  The L2TP Server must have a Static IP or a FQDN, and maintain a Client list (account /  password); The Client may be a mobile user or mobile site, and requesting the L2TP  tunnel connection with its account / password.  L2TP protocol is used for establishing an L2TP VPN tunnel.  Parameter Setup Example  For Network‐A at HQ  Following 3 tables list the parameter configuration for above example diagram of L2TP  VPN server in Network‐A.  Use default value for those parameters that are not mentioned in these tables.    [L2TP]‐[Configuration] Configuration Path  ■ Enable L2TP  Server Client/Server    Configuration Path  [L2TP]‐[L2TP Server Configuration] ■ Enable L2TP Server  ■ Enable   Preshare Key 12345678 L2TP over IPSec  Server Virtual IP  192.168.101.253 10    IP Pool Starting Address ...
  • Page 272 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  In above diagram, Network‐A is in the headquarters, and the subnet of its Intranet is  10.0.76.0/24. The security gateway for Network‐A has the IP address of 10.0.76.2 for  LAN interface and 203.95.80.22 for WAN interface. It serves as a L2TP server.  However, Network‐B is in the mobile office and the subnet of its Intranet is  10.0.75.0/24. The security gateway for Network‐B has the IP address of 10.0.75.2 for  LAN interface and 118.18.81.33 for WAN interface. It serves as a L2TP client.  L2TP server provides two user accounts, User‐1 and User‐2, for L2TP clients dialing in.  Establish a L2TP VPN tunnel by starting from the L2TP client site. So both Intranets of  10.0.75.0/24 and 10.0.76.0/24 can securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the  server or database resources in the Intranet of Network‐A at HQ in a secured link.     L2TP VPN Client Scenario  When you want the security gateway to play a L2TP client role, check the "Enable" box and choose  "Client"  option  in  the  "L2TP  Configuration"  window.  And  make  its  related  configuration  in  following  sections.  L2TP Client Configuration  "L2TP Client Configuration" window can let  you enable the L2TP client  function by  checking  the  "Enable" box.  L2TP Client List & Status ...
  • Page 273 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  specify one more setting: the remote subnet. It is for the Intranet of L2TP VPN server. So, at L2TP client  peer,  the  packets  whose  destination  is  in  the  dedicated  subnet  will  be  transferred  via  the  L2TP  VPN  tunnel. Others will be transferred based on current routing policy of the security gateway at L2TP client  peer.  But,  if  you  choose  "Default  Gateway"  option  for  the  L2TP  client  peer,  all  packets  will  be  transferred  via  the  L2TP  VPN  tunnel.  That  means  the  remote  L2TP  VPN  server  gateway  controls  the ...
  • Page 274 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  dedicated subnet to Network‐A will be transferred via the L2TP tunnel. But if L2TP client  peer is configured to all packets are delivered via the L2TP tunnel, as shown in the  diagram by configuring the L2TP tunnel is the default gateway at L2TP client peer, the  Internet accessing packets will be also sent to the Security Gateway 1 in Network‐A and  be re‐transferred to the Internet. That means the Internet accessing of L2TP Client peer  is also controlled by the Security Gateway 1, the L2TP VPN server.  Scenario Description  L2TP Tunneling is a Client and Server based tunneling technology.  The L2TP Server must have a Static IP or a FQDN, and maintain a Client list (account /  password). The Client may be a mobile user or mobile site, and requesting the L2TP  tunnel connection with its account / password.  L2TP protocol is used for establishing a L2TP VPN tunnel.  The L2TP Client’s “Default Gateway/Remote Subnet” setting determines how the  Internet traffic from L2TP client site is handled.  The L2TP over IPSec is usually used for BYOD devices to establish a secure VPN tunnel  between mobile employees and company office.  Parameter Setup Example  For Network‐B at Mobile Office  Following 3 tables list the parameter configuration for above example diagram of L2TP  VPN client in Network‐B.  Use default value for those parameters that are not mentioned in these tables.    Configuration Path  [L2TP]‐[Configuration] ■ Enable L2TP  Client Client/Server    [L2TP]‐[L2TP Client Configuration] Configuration Path  ■ Enable L2TP Client    [L2TP]‐[ Configuration for A L2TP Client] Configuration Path ...
  • Page 275 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  In above diagram, Network‐A is in the headquarters, and the subnet of its Intranet is  10.0.76.0/24. The security gateway for Network‐A has the IP address of 10.0.76.2 for  LAN interface and 203.95.80.22 for WAN interface. It serves as a L2TP server.  However, Network‐B is in the mobile office and the subnet of its Intranet is  10.0.75.0/24. The security gateway for Network‐B has the IP address of 10.0.75.2 for  LAN interface and 118.18.81.33 for WAN interface. It serves as a L2TP client.  The L2TP client uses "User‐1" user account to dial in the L2TP server at HQ for  establishing a L2TP VPN tunnel. So both Intranets of 10.0.75.0/24 and 10.0.76.0/24 can  securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the  server or database resources in the Intranet of Network‐A at HQ in a secured link.  However, if the "Default Gateway/Remote Subnet" parameter in the Security Gateway  2 is configured to "Default Gateway", the Internet accessing of L2TP Client peer also go  through the established L2TP VPN tunnel, and the Security Gateway 1 can control the  accessing as same as the HQ resource accessing.        The L2TP allows user to configure L2TP tunnel  Ensure Configuration are enabled and saved      Go to Advanced Network > VPN > L2TP      When select Server in Client/Server, the L2TP server Configuration will appear.  275   ...
  • Page 276 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    L2TP Server Configuration  Item   Value setting  Description  The box is  When click the Enable box    L2TP  unchecked by  It will activate L2TP functions.  default  Specify the role of L2TP.  Selected Server  Client/Server  A Must filled setting  ‐>Set as a L2TP server and jump to server configuration page  Selected Client  ‐>Set as a L2TP client and jump to client configuration page  The box is  When click the Enable box  L2TP Server  unchecked by  It will active L2TP server  default  The box is  When click the Enable box.  L2TP over IPSec  unchecked by  It will enable L2TP over IPSec and need to fill in the Pre‐shared Key.  default  Specify the L2TP server Virtual IP  Server Virtual IP  A Must filled setting  It will set as this L2TP server local virtual IP  Specify the L2TP server starting IP of virtual IP pool  IP Pool Starting  A Must filled setting  Address ...
  • Page 277 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Specify the L2TP server ending IP of virtual IP pool  IP Pool Ending  A Must filled setting  Address  It will set as the ending IP which assign to L2TP client  Specify the Authentication Protocol which this L2TP server allowed.  Authentication  A Must filled setting  Selected PAP/CHAP/MS‐CHAP/MS‐CHAPv2  Protocol  ‐>It will as the authentication protocol which the box be click.  Specify the MPPE Protocol which this L2TP server allowed.  When Click the Enable box  ‐>It will enable MPPE  MPPE Encryption  A Must filled setting  Selected 40 bits/56 bits/128 bits  ‐>It will as the MPPE encryption which be choose.  Note_1: If Enable box is be clock, Authentication Protocol PAP/CHAP will  be available.  Service Port  A Must filled setting  Specify the Service Port which L2TP server use.  Save  N/A  Click the Save button to save the configuration.  Undo  N/A  Click the Undo button to recovery the configuration.  L2TP Server Status  Item   Value setting  Description  Show the L2TP client information which connect to this L2TP server.  L2TP Server Status  N/A  Click the Refresh button to renew the L2TP client information.   ...
  • Page 278 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      When select Client in Client/Server, a series L2TP Client Configuration will appear.      L2TP Client Configuration  Item Setting  Value setting  Description  L2TP Client  The box is  When click the Enable box    unchecked by  It will activate L2TP Client.  default  Save  N/A  Click the Save button to save the configuration.  Undo  N/A  Click the Undo button to recovery the configuration.    When Add/Edit button is applied a series of configuration screen will appear.          278   ...
  • Page 279 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  L2TP Client Configuration  Item Setting  Value setting  Description  When fill in the name  Tunnel Name  A Must filled setting  It will be used to identify it in the tunnel list  Define the selected interface to be the used for this L2TP tunnel   Select WAN‐1 for this IPSec tunnel using.  Interface  A Must filled setting  (WAN‐1 is available only when WAN‐1 interface is enabled)  The same applies to other WAN interfaces (i.e. WAN‐2).  The box is  When click the Enable box.  L2TP over IPSec  unchecked by  It will enable L2TP over IPSec and need to fill in the Pre‐shared Key.  default  Specify the Remote LNS IP/FQDN for this L2TP tunnel.  Remote LNS  A Must filled setting  IP/FQDN  Fill in the IP address or FQDN.  Specify the Remote LNS Port for this L2TP tunnel.  Remote LNS Port  A Must filled setting  Fill in the value for LNS port.  Specify the Username for this L2TP tunnel to authenticate when connect  to server.  Username  A Must filled setting  Fill in the string as username.  Specify the Password for this L2TP tunnel to authenticate when connect to  Password  A Must filled setting  server. ...
  • Page 280 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When click the Enable box  The box is  ‐>It will enable MPPE for this L2TP tunnel.  MPPE Encryption  unchecked by  Note_1: If Enable box is be click, Authentication Protocol PAP/CHAP will  default  be not available.  When click the Enable box  The box is  NAT before  unchecked by  ‐>It will enable NAT for this L2TP tunnel.  Tunneling  default    Specify the LCP Echo Type for this L2TP tunnel.  Select Auto  ‐>Auto setting the Interval and Max. Failure Time.  LCP Echo Type  A Must filled setting  Selected User‐defined  ‐>Fill in the Interval and Max. Failure Time for LCP.  Selected Disable  ‐>Disable LCP Echo and it will be not availabe.  Service Port  A Must filled setting  Specify the Service Port for this L2TP tunnel to use.  The box is  When click Enable  Tunnel  unchecked by  It will enable this L2TP tunnel  default  Save  N/A  Click the Save button to save the configuration.  Undo ...

  • Page 281: Gre 2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.9  GRE     Generic Routing Encapsulation (GRE) is a tunneling protocol developed by Cisco Systems that  encapsulate a wide variety of network layer protocols inside virtual point‐to‐point links over an  Internet Protocol internetwork.  Deploy a security gateway for local office and establish a virtual private network with the remote  gateway of another office by using GRE tunneling. So, all client hosts behind local security gateway can  make  data  communication  with  others  behind  remote  gateway.  The  most  popular  scenario  is  the  security gateway is located at a branch office. Employees in the branch office want to use their client  hosts or devices behind the security gateway to access the resources in headquarters. These resources  are  located  in  the  Intranet  of  headquarters,  and  the  security  gateway  in  headquarters  supports  the ...
  • Page 282 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The "Configuration" window is to enable the GRE VPN function by checking the Enable box.  GRE Tunnel List  "GRE  Tunnel  List"  window  shows  all  your  defined  GRE  tunnel  profiles  and  parameters  include  Tunnel Name, Interface, Operation Mode, IP address of local peer, IP address of remote peer, Key, TTL,  if keep alive or not, tunnel as the Default Gateway or specifying the remote subnet to flow through the  tunnel, and tunnel activation.  GRE Rule Configuration  "GRE Rule Configuration" window can let you specify all parameters for a GRE VPN tunnel. Take a  GRE  tunnel  between  the  gateway  in  headquarters  and  the  one  in  branch  office  as  an  example  fo ...
  • Page 283 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  GRE Tunneling is similar to IPSec Tunneling, client requesting the tunnel establishment  with the server. Both the client and the server must have a Static IP or a FQDN.  Any peer gateway can be worked as either a client or a server, even using the same set  of configuration rule.  GRE Tunneling protocol is used for establishing an GRE VPN tunnel.  Parameter Setup Example  For Network‐A at HQ  Following 2 tables list the parameter configuration for above example diagram of GRE  VPN server in Network‐A.  Use default value for those parameters that are not mentioned in these tables.    Configuration Path  [GRE]‐[Configuration] ■ Enable GRE    [GRE]‐[GRE Rule Configuration] Configuration Path  GRE HQ Tunnel Name  Interface  WAN 1 Always on Operation Mode  203.95.80.22 Tunnel IP    Remote IP  118.18.81.33 1234 Key  TTL  Remote Subnet   10.0.75.0/24 Default Gateway/Remote Subnet  ■ Enable Tunnel ...
  • Page 284 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Above diagram illustrates the security gateway in headquarters playing the GRE client  role. In fact, the GRE tunnel establishment can be started from either site. The GRE  tunnel is established by starting from GRE client, the Security Gateway 2 in Network‐B.  All client hosts behind the Security Gateway 2 or the mobile device can access the  resources in the Intranet of Network‐A at headquarters via this established GRE tunnel.  Usually, these hosts at GRE client peer access the Internet directly via the WAN  interface of Security Gateway 2. Only the packets whose destination is in the dedicated  subnet to Network‐A will be transferred via the GRE tunnel. But if GRE client peer is  configured to all packets are delivered via the GRE tunnel, as shown in the diagram by  configuring the GRE tunnel is the default gateway at GRE client peer, the Internet  accessing packets will be also sent to the Security Gateway 1 in Network‐A and be re‐ transferred to the Internet. That means the Internet accessing of GRE Client peer is also  controlled by the Security Gateway 1, the LGRE VPN server.  Scenario Description  GRE Tunneling is similar to IPSec Tunneling, client requesting the tunnel establishment  with the server. Both the client and the server must have a Static IP or a FQDN.  Any peer gateway can be worked as either a client or a server, even using the same set  of configuration.  GRE Tunneling protocol is used for establishing a GRE VPN tunnel.  If the GRE server at HQ supports DMVPN Hub function, like Cisco router as the VPN  concentrator, the GRE client at branch office can activate the DMVPN spoke function  here since it is implemented by GRE over IPSec tunneling.  The GRE Client’s “Default Gateway/Remote Subnet” setting determines how the  284   ...
  • Page 285 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Internet traffic from GRE client site is handled.  Parameter Setup Example  For Network‐B at Branch Office  Following 2 tables list the parameter configuration for above example diagram of GRE  VPN server in Network‐B.  Use default value for those parameters that are not mentioned in these tables.  [GRE]‐[Configuration] Configuration Path ■ Enable GRE    [GRE]‐[GRE Rule Configuration] Configuration Path  GRE BO Tunnel Name  WAN 1 Interface  Operation Mode  Always on 118.18.81.33 Tunnel IP    203.95.80.22 Remote IP  1234 Key  TTL  Default Gateway Default Gateway/Remote Subnet  ■ Enable Tunnel  Scenario Operation Procedure  In above diagram, Network‐A is in the headquarters, and the subnet of its Intranet is  10.0.76.0/24. The security gateway for Network‐A has the IP address of 10.0.76.2 for  LAN interface and 203.95.80.22 for WAN interface. It serves as a GRE server.  However, Network‐B is in the branch office and the subnet of its Intranet is ...
  • Page 286 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  GRE Setting       The GRE setting allows user to create and configure GRE tunnels. Before you proceed ensure that the  VPN is enabled and saved. To enable VPN, go to Advanced Network > VPN > Configuration tab.  .      Enabling GRE  Go to Advanced Network > VPN > GRE tab      Enable GRE Window  Item  Value setting  Description  Unchecked by  GRE  Click the Enable box to enable GRE function.  default  1. 32 is set by default  Max. Concurrent  It specifies the maximum number of simultaneous GRE tunnel connections. 2. Max. of 32  GRE Tunnels  connections  Save  N/A  Click Save button to save the settings  Undo  N/A  Click Undo button to cancel the settings      Create/Edit GRE tunnel   ...
  • Page 287 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      GRE Rule Configuration Window  Item  Value setting  Description  Tunnel Name  A Must fill setting  Enter a tunnel name. Enter a name that is easy for you to identify.  1. A Must fill setting  Select WAN interface on which GRE tunnel is to be established.   Interface  2. WAN 1 is selected    by default  There are three available operation modes. Always On, Failover, Load  Balance.  Failover/ Always Define whether the GRE tunnel is a failover tunnel  function or an Always on tunnel.  Note: If this GRE is a failover tunneling, you will need to select a primary  GRE tunnel from which to failover to.  1. A Must fill setting  Load Balance Define whether the GRE tunnel connection will take part in  Operation Mode  2. Alway on is  load balance function of the gateway. You will not need to select with WAN  selected by default  interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN > Load Balance tab.  Note: Failover and Load Balance functions are not available for Dynamic  VPN specified in Tunnel Scenario.  Tunnel IP  A Must fill setting  Enter the Tunnel IP address.  Enter the Remote IP address of remote GRE tunnel gateway. Normally this  Remote IP ...
  • Page 288 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  1. A Must fill setting  TTL  Specify TTL hop‐count value for this GRE tunnel.   2. 1 to 255 range  1. Unchecked by  Check the Enable box to enable Keep alive function.  default  Keep alive  Select Ping IP to keep live and enter the IP address to ping.  2. 30s is set by  Enter the ping time interval in seconds.  default  Specify a gateway for this GRE tunnel to reach GRE server.   If the gateway uses its gateway IP address to connect to the internet to  Default  connect to the GRE server then select Default Gateway, otherwise,  Gateway/Remote  A Must fill setting  specified a subnet and its netmask –the remote subnet, if the default  Subnet  gateway is not used to connect to the GRE server.   The Remote Subnet format must be IP address/netmask (e.g. 10.0.0.2/24). Unchecked by  Specify whether the gateway will support DMVPN Spoke for this GRE  DMVPN Spoke  default  tunnel. Check Enable box to enable DMVPN Spoke.  1. Unchecked by  Check Enable box to add pre‐shared key for GRE tunnel connection.  default  Enter a DMVPN spoke authentication Pre‐shared Key.  GRE Pre‐shared Key  2. Pre‐shared Key 8  Note: Pre‐shared Key will not be available when DMVPN Spoke is not  to 32 character  enabled.  length  Check Enable box to enable NAT‐Traversal. ...

  • Page 289: D  Openvpn  2

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.5.d  OpenVPN   OpenVPN is an application that implements virtual private network (VPN) techniques for creating  secure point‐to‐point or site‐to‐site connections in routed or bridged configurations and remote access  facilities. It uses a custom security protocol that utilizes SSL/TLS for key exchange. It is capable of  traversing network address translators (NATs) and firewalls. OpenVPN allows peers to authenticate  each other using a Static key or certificates.When used in a multi‐client‐server configuration, it allows  the server to release an authentication certificate for every client, using signature and Certificate  authority. It uses the OpenSSL encryption library extensively, as well as the SSLv3/TLSv1 protocol, and  contains many security and control features.  Deploy a security gateway for local office and establish a virtual private network with the remote  gateway  of  another  office  by  using  OpenVPN.  So,  all  client  hosts  behind  local  security  gateway  can  make data communication with others behind remote gateway.  In the case when you are a mobile user with your notebook or carrying along a security gateway  to access the servers and database in company headquarters (HQ). And that the security gateway in  HQ  supports  the  OpenVPN  server  function.  You  can  dial  in  the  HQ  gateway  and  access  the  HQ ...
  • Page 290 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    In  "OpenVPN"  page,  there  is  the  "Configuration"  window  to  enable  the  OpenVPN  function.  The  security gateway can either take "OpenVPN Server" role or "OpenVPN Client" role or they both. Define  and choose either one role for your router in the "Configuration" window and configure all required  parameters beneath the "Configuration" window. Then configure parameters on another gateway to  take  another  role.  Above  diagram  is  the  server  role  configuration  and  following  diagram  shows  the  client role configuration.    290   ...
  • Page 291 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    To configure "OpenVPN Server or Client" role for the security gateway as follows:  Configuration  The  "Configuration"  window  is  to  enable  the  OpenVPN  by  checking  the  Enable  box.  In  the  "Client/Server" field of the "Configuration" window choose either "Server" or "Client". Choose Server  to define the gateway as the L2TP VPN server for remote clients to initiate the connection to establish  VPN tunnels. Or choose Client to create multiple OpenVPN clients to establish VPN tunnels to remote  gateways. Moreover, the security gateway serves as the OpenVPN client and server simultaneously.   OpenVPN VPN Server Scenario  When you want the security gateway to play an OpenVPN server role, check the "Enable" box and  choose "Server" option in the "OpenVPN Configuration" window. And make its related configuration in  following sections. Also refer to the above server role diagram.  OpenVPN Server Configuration  In  the  "OpenVPN  Server  Configuration"  window  you  will  enable  the  OpenVPN  server  function, ...
  • Page 292 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Above diagram illustrates the security gateway at headquarters playing the OpenVPN  server role. The OpenVPN tunnel is established by starting from OpenVPN client, the  Security Gateway 2 in Network‐B or the mobile device, like notebook. All client hosts  behind the Security Gateway 2 or the mobile device can access the resources in the  Intranet of Network‐A at headquarters via this established OpenVPN tunnel. Usually,  these hosts at OpenVPN client peer access the Internet directly via the WAN interface  of Security Gateway 2. Only the packets whose destination is in the dedicated subnet to  Network‐A will be transferred via the OpenVPN tunnel.  Scenario Description  OpenVPN Tunneling is a Client and Server based tunneling technology.  The OpenVPN Server must have a Static IP or a FQDN, and maintain a Client list. The  Client may be a mobile user or mobile site, and requesting the OpenVPN tunnel  connection.  OpenVPN protocol is used for establishing an OpenVPN VPN tunnel.  Parameter Setup Example  For Network‐A at HQ  Following below tables list the parameter configuration for above example diagram of  OpenVPN server in Network‐A.  292   ...
  • Page 293 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Use default value for those parameters that are not mentioned in these tables.    Configuration Path  [OpenVPN]‐[Configuration] ■ Enable OpenVPN  Server Configuration Server/Client    [OpenVPN]‐[OpenVPN Server Configuration] Configuration Path  ■ Enable  OpenVPN Server  TCP  Protocol  443  Port   TAP  Tunnel Device  PS: TAP also called “Bridging” behaves like a real network adapter and Broadcast  traffic can transport.     TUN called “Routing” transports only layer 3 IP packets. The user has to add routing  rule according to the environment so that packets transfer smoothly.   TLS  Authorization Mode  CA Cert: RootCA, Server Cert: Local.crt  DH PEM : Default   ‐‐‐‐‐BEGIN DH PARAMETERS‐‐‐‐‐  MIGHAoGBAMq4z88pL8X1dzmDmnr7nyV3w3L1rDU4Q+4SJiGQjR6b2nb4tf9jw/QJ W/ENgduKKXsltYSAzOZ9gXoNxwFGc9nKd4LfGpjQl9lIoHTp0eTdb9b5EKeR6B7h  QxkfLBwVv1YZh9oUXm6pdewpg2QdZ2KtiOlMpgsJyaqRMQ3MlNB7AgEC  ‐‐‐‐‐END DH PARAMETERS‐‐‐‐‐  PS: Security Gateway 1 is the role of RootCA and trusted CA.  10.0.76.100 IP Pool Starting Address    10.0.76.150  IP Pool Ending Address ...
  • Page 294 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    "Enable" box of Advanced Configuration.    OpenVPN VPN Client Scenario  When you want the security gateway to play an OpenVPN client role, check the "Enable" box and  choose "Client" option in the "OpenVPN Configuration" window. And make its related configuration in  following sections.  OpenVPN Client Configuration  "OpenVPN  Client  Configuration"  window  can  let  you  enable  the  OpenVPN  client  function  by  checking the "Enable" box.  OpenVPN Client List  "OpenVPN Client List" window shows your defined OpenVPN clients and their tunnel status. Only  some important information for all tunnels are shown in the list in following diagram.    Configuration for An OpenVPN Client  "Configuration  for  An  OpenVPN  Client"  window  let  you  specify  the  required  parameters  for  an ...
  • Page 295 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Above diagram illustrates the Security Gateway 2 or the mobile device playing the  OpenVPN VPN client role. The OpenVPN tunnel is established by the OpenVPN client  making the tunnel connection request initiation and the Security Gateway 1 in Network‐ A of headquarters serves as the OpenVPN server responding to the request. Once the  tunnel has been established, all client hosts behind the Security Gateway 2 or the  mobile device can access the resources in the Intranet of Network‐A at headquarters via  this established OpenVPN tunnel. Moreover, these hosts at OpenVPN client peer access  the Internet directly via the WAN interface of Security Gateway 1. As shown in the  diagram by configuring the OpenVPN tunnel set “TAP” for OpenVPN client peer, the  Internet accessing packets will be also sent to the Security Gateway 1 in Network‐A and  be re‐transferred to the Internet. That means the Internet accessing of OpenVPN Client  peer is also controlled by the Security Gateway 1, the OpenVPN VPN server.  Scenario Description  OpenVPN Tunneling is a Client and Server based tunneling technology.  The OpenVPN Server must have a Static IP or a FQDN, and maintain a Client list; The  Client may be a mobile user or mobile site, and requesting the OpenVPN tunnel  connection.  OpenVPN protocol is used for establishing an OpenVPN tunnel.  295   ...
  • Page 296 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Parameter Setup Example  For Network‐B at Mobile Office  Following 3 tables list the parameter configuration for above example diagram of  OpenVPN VPN client in Network‐B.  Use default value for those parameters that are not mentioned in these tables.     [OpenVPN]‐[Configuration] Configuration Path  ■ Enable OpenVPN  Client Configuration Server/Client    [OpenVPN]‐[OpenVPN Client Configuration] Configuration Path  Client1  OpenVPN Client Name  Interface  WAN1 Protocol  Port   Tunnel Device  PS: TAP also called “Bridging” behaves like a real network adapter and  Broadcast traffic can transport.     TUN called “Routing” transports only layer 3 IP packets. The user has to  add routing rule according to the environment so that packets transfer  smoothly.   203.95.80.22 Remote IP/FQDN  10.0.76.0/24   Authorization Mode  CA Cert: RootCA, Client Cert: Remote.crt  Blowfish Encryption Cipher  SHA‐1 Hash Algorithm   ...
  • Page 297 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Open VPN Setting       T he configuration setting allows user to use OpenVPN.  Ensure VPN is enabled and saved        Go to Advanced Network > VPN > Configuration Tab     Enable OpenVPN and select which server or client you want      Item  Value setting  Description  The box is unchecked by  OpenVPN  Check the Enable box to activate this OpenVPN function.  default  Server  Configuration  is  When  Server  Configuration  is  selected,  as  the  name  suggest,  server  Server/ ...
  • Page 298 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Server Configuration is selected      Item  Value setting  Description  The box is unchecked by  OpenVPN Server  Click the Enable to activate OpenVPN Server functions.  default  Define the selected Protocol for the OpenVPN Server which to be.  Select TCP /UDP for OpenVPN Server which to be.  Select TCP for OpenVPN Server which to be.  A Must filled setting  ‐>The OpenVPN will use TCP protocol, and Port will be set 443  Protocol  By default TCP is  automatically.  selected.  Select UDP for OpenVPN Server which to be.  ‐> The OpenVPN will use UDP protocol, and Port will be set 1194  automatically.  A Must filled setting  Port  Specify the Port for the OpenVPN Server to use.  By default 443 is set.  Specify the Tunnel Device for the OpenVPN Server to use.  A Must filled setting  Tunnel Device  Select TUN for OpenVPN Server which to be.  By default TUN is  selected.  ‐>The OpenVPN will use TUN tunnel device.  298   ...
  • Page 299 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Select TAP for OpenVPN Server which to be.  ‐> The OpenVPN will use TAP tunnel device.  Specify Static Key/TLS for the OpenVPN Server.  Select Static Key for OpenVPN Server which to be.  ‐>The OpenVPN will use static key authorization mode. The items Local  Endpoint IP Address, Remote Endpoint IP Address and Static Key will be  A Must filled setting  display.  Authorization  By default Static Key is  Mode  Select TLS for OpenVPN Server which to be.  selected.  ‐>The OpenVPN will use TLS authorization mode. The items CA Cert.,  Server Cert. and DH PEM will be display. CA Cert. could be generated in  Certificate. Refer to Advanced Network > Certificate > Trusted Certificates.  Server Cert. could be generated in Certificate. Refer to Advanced Network  > Certificate > My Certificates. DH PEM should let user enter the content.  Specify the Local Endpoint IP Address.  Local Endpoint  A Must filled setting  Note_1: Local Endpoint IP Address will be available only when Static Key  IP Address  is be chose in Authorization Mode.  Specify the Remote Endpoint IP Address.  Remote  Endpoint IP  A Must filled setting  Note_1: Remote Endpoint IP Address will be available only when Static  Address  Key is be chose in Authorization Mode.  Specify the Static Key.  Static Key  A Must filled setting  Note_1: Static Key will be available only when Static Key is be chose in  Authorization Mode.  Specify the Server Virtual IP.  Server Virtual IP ...
  • Page 300 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Specify the OpenVPN server Gateway  Gateway  A Must filled setting  Note_1: Gateway will be available only when TAP is be chose in Tunnel  Device and DHCP‐Proxy Mode is unchecked.  Specify the OpenVPN server Netmask.  Note_1: Netmask will be available when TAP is be chose in Tunnel Device  By default ‐ select one ‐  Netmask  and DHCP‐Proxy Mode is unchecked.  is selected.  Note_2: Netmask will be available when TUN is be chose in Tunnel  Device.  Specify the Encryption Cipher.  Encryption  By default Blowfish is  Cipher  selected.  Selected the Blowfish/AES‐256/AES‐192/AES‐128/None.  Specify the Hash Algorithm  By default SHA‐1 is  Hash Algorithm  selected.  Selected the SHA‐1/MD5/MD4/SHA2‐256/SHA2‐512/None.  Specify the OpenVPN server Advanced Configuration setting.  Advanced  The box is unchecked by  Configuration  default.  If it is checked, Advanced Configuration will be display below.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings     ...
  • Page 301 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When select Advanced Configuration in OpenVPN Server Configuration will appear.      Item  Value setting  Description  Specify the OpenVPN server TLS Cipher.  By default TLS‐RSA‐ TLS Cipher  WITH‐AES128‐SHA is  Note_1: TLS Cipher will be available only when TLS is be chose in  selected.  Authorization Mode.  LZO  By default Adaptive is  Specify the OpenVPN server LZO Compression.  Compression  selected.  Specify the OpenVPN server TLS Auth. Key.  TLS Auth. Key  String format: any text  Note_1: TLS Auth. Key will be available only when TLS is be chose in  Authorization Mode.  Redirect Default  The box is checked by  Specify the OpenVPN server Redirect Default Gateway.  Gateway  default  The box is checked by  Client to Client  Specify the OpenVPN server Client to Client.  default  The box is checked by  Duplicate CN  Specify the OpenVPN server Duplicate CN.  default  A Must filled setting  Tunnel MTU ...
  • Page 302 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  default  Specify the OpenVPN server Tunnel UDP Fragment.  Tunnel UDP  The value is 1500 by  Note_1: Tunnel UDP Fragment will be available only when UDP is be  Fragment  default  chose in Protocol.  Specify the OpenVPN server Tunnel UDP MSS‐Fix.  Tunnel UDP  The box is unchecked by  Note_1: Tunnel UDP MSS‐Fix will be available only when UDP is be chose  MSS‐Fix  default.  in Protocol.  CCD‐Dir Default  String format: any text  Specify the OpenVPN server CCD‐Dir Default File.  File  Client  Connection  String format: any text  Specify the OpenVPN server Client Connection Script.  Script  Additional  String format: any text  Specify the OpenVPN server Additional Configuration.  Configuration    When select Client in Client/Server, a series OpenVPN Client Configuration will appear.      When Add/Edit button is applied a series OpenVPN Client Configuration will appear.          302 ...
  • Page 303 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Item  Value setting  Description  OpenVPN Client  A Must filled setting  When fill in the name, it will be used to identify it in the tunnel list.  Name  Define  the  selected  interface  to  be  the  used  for  this  OpenVPN  Client  tunnel.  Interface  A Must filled setting  Select WAN‐1 for this OpenVPN Client tunnel by default.  Define the selected Protocol for the OpenVPN Client which to be.  Select TCP /UDP for OpenVPN Client which to be.  Select TCP for OpenVPN Client which to be.  A Must filled setting  ‐>The  OpenVPN  will  use  TCP  protocol,  and  Port  will  be  set  443 ...
  • Page 304 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  could be generated in Certificate. Refer to Advanced Network > Certificate  > My Certificates.  Specify the Local Endpoint IP Address.  Local Endpoint IP  A Must filled setting  Note_1: Local Endpoint IP Address will be available only when Static Key  Address  is be chose in Authorization Mode.  Specify the Remote Endpoint IP Address.  Remote Endpoint IP  A Must filled setting  Note_1:  Remote  Endpoint  IP  Address  will  be  available  only  when  Static  Address  Key is be chose in Authorization Mode.  Specify the Static Key.  Static Key  A Must filled setting  Note_1:  Static  Key  will  be  available  only  when  Static  Key  is  be  chose  in ...
  • Page 305 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.          305   ...
  • Page 306 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  OpenVPN Client Advanced Configuration  Item  Value setting  Description  Specify the OpenVPN client TLS Cipher.  By default TLS‐RSA‐ TLS Cipher  WITH‐AES128‐SHA is  Note_1: TLS Cipher will be available only when TLS is be chose in  selected.  Authorization Mode.  LZO  By default Adaptive is  Specify the OpenVPN client LZO Compression.  Compression  selected.  Specify the OpenVPN client TLS Auth. Key.  TLS Auth. Key  String format: any text  Note_1: TLS Auth. Key will be available only when TLS is be chose in  (Optional)  Authorization Mode.  Specify the OpenVPN client User Name.  User Name  String format: any text  (Optional)    Specify the OpenVPN client Password.  Password  String format: any text  (Optional)    The box is unchecked by  NAT  Specify the OpenVPN client NAT.  default.  Specify the OpenVPN client Bridge TAP to.  By default VLAN1 is ...
  • Page 307 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Specify the OpenVPN client Tunnel UDP Fragment.  Tunnel UDP  The value is 1500 by  Note_1: Tunnel UDP Fragment will be available only when UDP is be  Fragment  default  chose in Protocol.  Specify the OpenVPN client Tunnel UDP MSS‐Fix.  Tunnel UDP  The box is unchecked by  Note_1: Tunnel UDP MSS‐Fix will be available only when UDP is be chose  MSS‐Fix  default.  in Protocol.  Specify the OpenVPN client nsCertType Verification.  nsCertType  The box is unchecked by  Verification  default.    Specify the OpenVPN client Redirect Internet Traffic.  Redirect  The box is checked by  Internet Traffic  default.    TLS  Renegotiation  The value is 3600 by  Specify the OpenVPN client TLS Renegotiation Time.  Time  default  (seconds)  Connection  Specify the OpenVPN client Connection Retry.  Retry  The value is ‐1 by default  The value is ‐1 which represent infinite. ...

  • Page 308: Redundancy  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.7  Redundancy  In engineering, redundancy is the duplication of critical components or functions of a system with  the intention of increasing reliability of the system, usually in the form of a backup or fail‐safe. In an IP  networking, the access gateway is the critical part of the networking system. Redundant gateway plays  the backup one of the master gateway and it will take over the data transmitting job once it finds the  master gateway failed.  AMIT  security  gateway  can  serve  as  the  redundant  gateway  of  core  router  in  the  enterprise  by  using the Virtual Router Redundancy Protocol (VRRP).  5.7.1  VRRP     The Virtual Router Redundancy Protocol (VRRP) is a computer networking protocol providing  device redundancy. It allows a backup router or switch to automatically take over if the primary  (master) router or switch fails. This increases the availability and reliability of routing paths via  automatic default gateway selections on an IP network.  The protocol achieves this by creation of virtual routers, which are an abstract representation of  multiple routers, i.e. master and backup routers, acting as a group. The default gateway of a  participating host is assigned to the virtual router instead of a physical router. If the physical  router that is routing packets on behalf of the virtual router fails, another physical router is  selected to automatically replace it. The physical router that is forwarding packets at any given  time is called the master router.      In "VRRP" page, there is only one configuration window for Redundancy function. A group of ...
  • Page 309 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  function can join one group of redundant gateways to serve as the backup one for the master gateway.  Fill same values of virtual server ID and IP for these gateways, and each gateway owns its own priority  as the sequence in the backup list. They construct a VRRP redundant gateway group. Following diagram  illustrates the group example with two member gateways.      Scenario Application Timing  When the enterprise gateway needs a reliable connection to the Internet, administrator  can setup a group of VRRP redundant gateways as the enterprise entry gateway. Each  member gateway connects to different ISP for a redundant connection to the Internet.  So, the enterprise gateway is reliable even the master connection is failed.  Scenario Description  When the master gateway is disabled of its Internet connection, the backup gateway  whose priority is the highest among the ones with alive Internet connection will take  over the data communication duty and serves as the master.  Once the backup gateway is recovered from terminated Internet connection and its  priority is higher than the one of the master gateway, the data communication duty will  return to it.  309   ...
  • Page 310 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Parameter Setup Example  Following tables list the parameter configuration as a group example for the gateways  in above diagram with "VRRP" enabling.  Use default value for those parameters that are not mentioned in the tables.   Master Gateway  [Ethernet LAN]‐[Configuration] ([Basic Network]‐[LAN&VLAN])  Configuration Path  10.0.75.1 LAN IP Address  255.255.255.0 (/24) Subnet Mask    [VRRP]‐[Configuration] Configuration Path  ■ Enable VRRP  Virtual Server ID  Priority of Virtual Server  Virtual Server IP Address  10.0.75.200  Backup Gateway  [Ethernet LAN]‐[Configuration] ([Basic Network]‐[LAN&VLAN])  Configuration Path  10.0.75.2 LAN IP Address  255.255.255.0 (/24) Subnet Mask    [VRRP]‐[Configuration] Configuration Path  ■ Enable VRRP  Virtual Server ID  Priority of Virtual Server  Virtual Server IP Address  10.0.75.200  ...
  • Page 311 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  VRRP Setting       T he Virtual Router Redundancy Protocol (VRRP) setting allows user to assign available Internet  Protocol (IP) routers to participating hosts automatically.      Go to Advanced Network > Redundancy > VRRP Tab      VRRP  Item   Value setting  Description  Enable VRRP  The box is unchecked by  Check the Enable box to activate this VRRP function  function  default  1. Numberic String  Define the Virtual Server ID on VRRP of the router. The value range is from  Format  Virtual Server ID  1 to 255.  2. A Must filled setting  1. Numberic String  Priority of  Define the Priority of Virtual Server on VRRP of the router. The value range  Format  Virtual Server  is from 1 to 254.  2. A Must filled setting  1. IPv4 Format  Virtual Server IP  Define the Virtual Server IP Address on VRRP of the router.  Address ...

  • Page 312: System Management  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.9  System Management    System  management  refers  to  enterprise‐wide  administration  of  distributed  systems  including  (and commonly in practice) computer systems. Centralized management has a time and effort trade‐off  that is related to the size of the company, the expertise of the IT staff, and the amount of technology  being  used.  This  device  supports  many  system  management  protocols,  such  as  TR‐069, SNMP, Telnet  with CLI and UPnP. You can setup those configurations in the "System Management" section.  5.9.1  TR‐069     TR‐069  (Technical  Report  069)  is  a  Broadband  Forum  technical  specification  entitled  CPE  WAN ...
  • Page 313 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  time interval for job inquiry. Except the inquiry time, there are no activities between the ACS  server and the gateways until the next inquiry cycle. But if the ACS server has new jobs that are  expected to do by the gateways urgently, it will ask these gateways by using connection request  related information for immediate connection for inquiring jobs and executing.      Scenario Application Timing  When the enterprise data center wants to use an ACS server to manage remote  gateways geographically distributed elsewhere in the world, the gateways in all branch  offices must have an embedded TR‐069 agent to communicate with the ACS server. So  that the ACS server can configure, FW upgrade and monitor these gateways and their  corresponding Intranets.  Scenario Description  The ACS server can configure, upgrade with latest FW and monitor these gateways.  Remote gateways inquire the ACS server for jobs to do in each time period.  The ACS server can ask the gateways to execute some urgent jobs.  Parameter Setup Example  Following tables list the parameter configuration as an example for the Gateway 1 in  above diagram with "TR‐069" enabling.  Use default value for those parameters that are not mentioned in the tables.  313   ...
  • Page 314 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [TR‐069]‐[Configuration] Configuration Path  ■ Enable TR‐069  ACS URL  http://qaamit.acslite.com/cpe.php ACSUserName ACS User Name  ACSPassword ACS Password  8099 ConnectionRequest Port  ConnReqUserName ConnectionRequest User Name  ConnReqPassword ConnectionRequest Password  ■ Enable   Interval 900 Inform    Scenario Operation Procedure  In above diagram, the ACS server can manage multiple gateways in the Internet. The  "Gateway 1" is one of them and has 118.18.81.33 IP address for its WAN‐1 interface.  When all remote gateways have booted up, they will try to connect to the ACS server.  Once the connections are established successfully, the ACS server can configure,  upgrade with latest FW and monitor these gateways.  Remote gateways inquire the ACS server for jobs to do in each time period.  If the ACS server needs some urgent jobs to be done by the gateways, it will issue the  "Connection Request" command to those gateways. And those gateways make  immediate connections in response to the ACS server’s immediate connection request  for executing the urgent jobs.    Go to Advenced Network > System Management > TR‐069                              ...
  • Page 315 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  TR‐069  Item   Value setting  Description  The box is unchecked  TR‐069 Enable  Check the Enable box for activate TR‐069  by default  When you finish set basic network wan 1~wan n, you can choose wan  1~wan n  Auto is selected by  Interface  When you finish set advance network > vpn > Ipsec/pptp/l2tp/GRE, you  default.  can choose Ipsec/pptp/l2tp/GRE tunnel, the interface just like   ACS URL  A Must filled setting  You can ask ACS manager provide ACS URL and manually set  You can ask ACS manager provide ACS username and manu  ACS Username  A Must filled setting  ally set  ACS Password  A Must filled setting  You can ask ACS manager provide ACS password and manually set  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Port and  A Must filled setting  Port  manually set  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Username and  A Must filled setting  Username  manually set  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Password and ...

  • Page 316: Snmp  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.9.3  SNMP     In brief, SNMP, the  Simple  Network  Management Protocol, is  a protocol  designed to give a user  the  capability  to  remotely  manage  a  computer  network  by  polling  and  setting  terminal  values  and  monitoring network events.  In  typical  SNMP  uses,  one  or  more  administrative  computers,  called  managers,  have  the  task  of ...
  • Page 317 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    SNMP Configuration  Check the "Enable" box to activate the SNMP function for the gateway. Drive the function to work  by specifying the access interfaces of SNMP protocol, the supported protocol versions, the  read/write communities, the trap event receivers and the allowed IP address from outside to  access the gateway by using SNMP protocol.  User Privacy Definition  However,  if  SNMPv3  is  not  listed  in  the  supporting  of  the  "Configuration"  window,  the  "User  Privacy  Definition"  window  will  be  not  used  for  SNMP  agent  in  the  gateway.  The  "User  Privacy ...
  • Page 318 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  is used, the authority of user can be defined to be Read‐only or Read/Write both.   SNMP Management Scenario    Scenario Application Timing  There are two application scenarios of SNMP Network Management Systems (NMS).  Local NMS is in the Intranet and manage all devices that support SNMP protocol in the  Intranet. Another one is the Remote NMS to manage some devices whose WAN  interfaces are connected together by using a switch or a router with UDP forwarding. If  you want to manage some devices and they all have supported SNMP protocol, use  either one application scenario, especially the management of devices in the Intranet.  In managing devices in the Internet, the TR‐069 is the better solution. Please refer to  last sub‐section.  Scenario Description  The NMS server can monitor and configure the managed devices by using SNMP  protocol, and those devices are located at where UDP packets can reach from NMS.  The managed devices report urgent trap events to the NMS servers.  318   ...
  • Page 319 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Use SNMPv3 version of protocol can protected the transmitting of SNMP commands  and responses.  The remote NMS with privilege IP address can manage the devices, but other remote  NMS can't.  Parameter Setup Example  Following tables list the parameter configuration as an example for the Gateway 1 in  above diagram with "SNMP" enabling at LAN and WAN interfaces.  Use default value for those parameters that are not mentioned in the tables.    [SNMP]‐[Configuration] Configuration Path  ■ LAN   ■ WAN SNMP Enable  ■ v1   ■ v2c   ■ v3 Supported Versions  ReadCommunity / WriteCommunity Get / Set Community  118.18.81.11 Trap Event Receiver 1  118.18.81.11 WAN Access IP Address    [SNMP]‐[User Privacy Definition] Configuration Path  ID  1  3  UserName1  UserName2 UserName3  User Name  Password1  Password2 Disable ...
  • Page 320 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  NMS and the managed devices, use SNMPv3 version of protocol.  The remote NMS without privilege IP address can't manage the "Gateway 1", since  "Gateway 1" allows only the NMS with privilege IP address can manage it via its WAN  interface.    SNMP Setting       The SNMP allows user to configure SNMP relevant setting which includes interface, version,  access control and trap receiver      Ensure Configuration are enabled and saved    Go to Advanced Network > System Management > SNMP       SNMP  Item  Value setting  Description  Select the interface for the SNMP and enable SNMP functions.  When Check the LAN box.  1.The LAN box is  SNMP Enable  It will activate SNMP functions and you can access SNMP by LAN  checked by default  When Check the WAN box.  It will activate SNMP functions and you can access SNMP by WAN  Select the version for the SNMP  When Check the v1 box.  1.The v1 box is  It means you can access SNMP by version 1.  checked by default  Supported Versions  2.The v2c box is ...
  • Page 321 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  It means you can access SNMP by version 3.  1. String format: any  Specify the Remote Aceess IP for WAN.   Ipv4 address  If you filled in the IP address. It means only this IP address can access  Remote Aceess IP  2. It is an optional  SNMP by WAN.  item.  If you not filled. It means any IP address can access SNMP by WAN.    1. String format: any  port number  Specify the SNMP Port.  2. The default SNMP  SNMP Port  You can fill in any port number. But you must ensure the port number is  port is 161  not to be used.  3. A Must filled  setting  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings    Create/Edit Multiple Community    The SNMP allows you to custom your access control for version 1 and version 2 user. The router  supports up to a maximum of 10 community sets.        When Add button is applied Multiple Community Rule Configuration screen will appear.     ...
  • Page 322 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  setting  The maximum length of the community is 32.  3. String format: any  text  1.The box is checked  Enable  Click Enable to enable this version 1 or version v2c user.  by default   Click the Save button to save the configuration. But it does not apply to  SNMP functions. When you return to the SNMP main page. It will show  Save  N/A  “Click on save button to apply your changes” remind user to click main  page Save button.  Undo  N/A  Click Undo to cancel the settings.  Back  N/A  Click the Back button to return the last page.    Create/Edit User Privacy    The SNMP allows you to custom your access control for version 3 user. The router supports up to a  maximum of 128 User Privacy sets.        When Add button is applied User Privacy Rule Configuration screen will appear.          322   ...
  • Page 323 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  User Privacy Rule Configuration  Item  Value setting  Description  User Name  1. A Must filled  Specify the User Name for this version 3 user.  setting  The maximum length of the user name is 32.  2. String format: any  text  Password  1. String format: any  When your Privacy Mode is authNoPriv or authPriv, you must specify the  text  Password for this version 3 user.  The minimum length of the password is 8.  The maximum length of the password is 64.  Authentication  1. None is selected  When your Privacy Mode is authNoPriv or authPriv, you must specify the  by default  Authentication types for this version 3 user.  Selected the authentication types MD5/ SHA‐1 to use.  Encryption  1. None is selected  When your Privacy Mode is authPriv, you must specify the Encryption  by default  protocols for this version 3 user.  Selected the encryption protocols DES / AES to use.  Privacy Mode  1. noAuthNoPriv is  Specify the Privacy Mode for this version 3 user.  selected by default  Selected the noAuthNoPriv.  You do not use any authentication types and encryption protocols.  Selected the authNoPriv.  You must specify the Authentication and Password. ...
  • Page 324 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  setting  3. String format: any  legal OID  Enable  1.The box is checked  Click Enable to enable this version 3 user.  by default   Save  N/A  Click the Save button to save the configuration. But it does not apply to  SNMP functions. When you return to the SNMP main page. It will show  “Click on save button to apply your changes” remind user to click main  page Save button.  Undo  N/A  Click Undo to cancel the settings  Back  N/A  Click the Back button to return the last page.    Create/Edit Trap Event Receiver    The SNMP allows you to custom your trap event receiver. The router supports up to a maximum of 4  Trap Event Receiver sets.      When Add button is applied Trap Event Receiver Rule Configuration screen will appear. The  default SNMP Version is v1. The configuration screen will provide the version 1 must filled items.      When you selected v2c. The configuration screen will provide the version 2c must filled items  which is the same v1.  324   ...
  • Page 325 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      When you selected v3. The configuration screen will provide the version 3 must filled items      Trap Event Receiver Rule Configuration  Item  Value setting  Description  1. A Must filled  setting  Specify the trap Server IP.   Server IP  2. String format: any  The DUT will send trap to the server IP.  Ipv4 address  1. String format: any  port number  Specify the trap Server Port.  2. The default SNMP  Server Port  You  can  fill  in  any  port  number.  But  you  must  ensure  the  port  number  is  trap port is 162  not to be used. ...
  • Page 326 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Select the version for the trap  Selected the v1.  The configuration screen will provide the version 1 must filled items.  1. v1 is selected by  SNMP Version  Selected the v2c.  default  The configuration screen will provide the version 2c must filled items.  Selected the v3.  The configuration screen will provide the version 3 must filled items.  1. A v1 and v2c Must  filled setting  Specify the Community Name for this version 1 or version v2c trap.  Community Name  2. String format: any  The maximum length of the community name is 32.  text  1. A v3 Must filled  setting  Specify the User Name for this version 3 trap.  User Name  2. String format: any  The maximum length of the user name is 32.  text  When your Privacy Mode is authNoPriv or authPriv, you must specify the  1. A v3 Must filled  Password for this version 3 trap.  setting  Password  The minimum length of the password is 8.  2. String format: any  text  The maximum length of the password is 64.  Specify the Privacy Mode for this version 3 trap.  Selected the noAuthNoPriv.  You do not use any authentication types and encryption protocols.  1. A v3 Must filled  setting ...
  • Page 327 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  by default  Selected the encryption protocols DES / AES to use.  When your Privacy Mode is authPriv, you must specify the Privacy Key for  1. A v3 Must filled  this version 3 trap.  setting  Privacy Key  The minimum length of the privacy key is 8.  2. String format: any  text  The maximum length of the privacy key is 64.  1.The box is checked  Enable  Click Enable to enable this trap receiver.  by default   Click  the  Save  button  to  save  the  configuration.  But  it  does  not  apply  to  SNMP  functions.  When  you  return  to  the  SNMP  main  page.  It  will  show ...

  • Page 328: Telnet With Cli  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  3. String format: any  number  1. The default value is  Specify the Enterprise OID for the particular private mib.  1.3.6.1.4.1.12823.4.4.9  (AMIT Enterprise OID)  The range of the each OID number is 1‐2080768.  Enterprise OID  2. A Must filled setting  The maximum length of the enterprise OID is 31.  3. String format: any  The seventh number must be identical with the enterprise number.  legal OID  Click the Save button to save the configuration and apply your changes to  Save  N/A  SNMP functions.  Undo  N/A  Click Undo to cancel the settings.    5.9.5  Telnet with CLI    A command‐line interface (CLI), also known as command‐line user interface, console user  interface, and character user interface (CUI), are means of interacting with a computer program  where the user (or client) issues commands to the program in the form of successive lines of text  (command lines). The interface is usually implemented with a command line shell, which is a  program that accepts commands as text input and converts commands to appropriate operating  system functions. Programs with command‐line interfaces are generally easier to automate via  scripting. The device supports both Telnet and SSH CLI with default service port 2300 and 22,  respectively. And it also accepts commands from both LAN and WAN sides and makes  corresponding responses.        In "Telnet with CLI" page, there is only one configuration window for the "Telnet with CLI" function.  The window can let you activate or deactivate the function to be made available for telnetting via LAN  and WAN interfaces. You can also specify the connection type in plain text telnet or secured text ssh or ...
  • Page 329 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Check the "Enable" box to activate the "Telnet with CLI" function for the LAN or WAN or both  interfaces of the gateway. Choose either telnet or ssh or both for the connection type. Also  change their service ports based on your requirement.   Telnet & SSH Scenario      Scenario Application Timing  When the manager of the gateway wants to manage it from remote site in the Intranet  or Internet, he may use "Telnet with CLI" function to do that by using "Telnet" or "SSH"  utility.  Scenario Description  The Local Admin or the Remote Admin can manage the Gateway by using "Telnet" or  "SSH" utility with privileged user name and password.  The data packets between the Local Admin and the Gateway or between the Remote  Admin and the Gateway can be plain texts or encrypted texts. Suggest they are plain  texts in the Intranet for Local Admin to use "Telnet" utility, and encrypted texts in the  Internet for Remote Admin to use "SSH" utility.  Parameter Setup Example  Following table lists the parameter configuration as an example for the Gateway 1 in  above diagram with "Telnet with CLI" enabling at LAN and WAN interfaces.  329   ...
  • Page 330 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Use default value for those parameters that are not mentioned in the table.    Configuration Path  [Telnet with CLI]‐[Configuration] LAN: ■ Enable   WAN: ■ Enable Telnet with CLI  Telnet: Service Port 2300   ■ Enable Connection Type  SSH: Service Port 22   ■ Enable    Scenario Operation Procedure  In above diagram, "Local Admin" or "Remote Admin" can manage the "Gateway" in the  Intranet or Internet. The "Gateway" is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. It has the IP address of 10.0.75.2 for LAN interface and  118.18.81.33 for WAN‐1 interface. It serves as a NAT gateway.  The "Local Admin" in the Intranet uses "Telnet" utility with privileged account (Usually,  "root" and the same password as the one to login Web UI) to login the Gateway.  Or the "Remote Admin" in the Internet uses "SSH" utility with privileged account  (Usually, "root" and the same password as the one to login Web UI) to login the  Gateway.  The administrator of the gateway can control the device as like he is in front of the  gateway.    .  The telnet with cli setting allows user to access DUT     Go to Advanced Network > System Management > Telnet with CLI      ...
  • Page 331 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Telnet with CLI  Item Setting  Value setting  Description  1. The LAN Enable box is  checked by default  Telnet with CLI  Check the Enable box to activate this WAN/LAN function  2. The WAN Enable box  is unchecked by default  The Telnet Enable box is  checked by default. By  default Service Port is  Check the Telnet Enable box to activate to activate telnet connect. Check  23.  Connection Type  the SSH Enable box to activate to activate telnet connect. You can set  The SSH Enable box is  which number of Service Port you want to connect.  unchecked by default.  By default Service Port is  22.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings        331   ...

  • Page 332: Upnp  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.9.7  UPnP     UPnP Internet Gateway Device (IGD) Standardized Device Control Protocol is a NAT port mapping  protocol and is supported by some NAT routers. It is a common communication protocol of  automatically configuring port forwarding. Applications using peer‐to‐peer networks, multiplayer  gaming, and remote assistance programs need a way to communicate through home and business  gateways. Without IGD one has to manually configure the gateway to allow traffic through, a  process which is error prone and time consuming. This device supports the UPnP Internet  Gateway Device (IGD) feature, and by default, it is enabled.    In "UPnP" page, there is only one configuration window for the "UPnP" function available to you  for function activation.  UPnP Configuration  Check the "Enable" box to activate the UPnP function.    332   ...
  • Page 333 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   UPnP Add Port Mapping Scenario    Scenario Application Timing  When one client host in the Intranet wants to run peer‐to‐peer applications, like  multiplayer gaming, the NAT gateway needs the UPnP function to automatically setup  or remove port mapping rules in the gateway.  Scenario Description  Usually, the active port service attempt to access the gateway from the Internet will be  ignored by the gateway for security.  Normal NAT mechanism has the connection tracking feature to direct the response  packets from the Internet back to the source end of request packets in the Intranet.  Once one application in the Intranet host needs an additional service port to be  activated at the WAN interface of the gateway, it will ask the gateway to do that by  using UPnP protocol. Then the Internet server can use the service port to contact the  application for data communication.  Parameter Setup Example  333   ...
  • Page 334 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Following table lists the parameter configuration as an example for the NAT Gateway in  above diagram.  Use default value for those parameters that are not mentioned in the table.    [UPnP]‐[Configuration] Configuration Path  ■ Enable UPnP    Scenario Operation Procedure  In above diagram, the "NAT Gateway" is the gateway of Network‐A and the subnet of its  Intranet is 10.0.75.0/24. It has the IP address of 10.0.75.2 for LAN interface and  118.18.81.33 for WAN‐1 interface.  There is one gaming station in the Intranet and a game server in the Internet. A gaming  application is executed and data is communicated between the gaming station and  server. The gaming application needs more service ports to be activated in the gateway,  so that the gaming server can send data to the station actively via those service ports.  At first stage, the gaming server sends an active accessing for service port 1000 to the  NAT Gateway, the gateway ignores it since the service port 1000 is deactivated at  current stage.  When the gaming has not be executed yet, the NAT mechanism in the gateway has its  connection tracking feature to direct the response packets from the Internet back to  the source end of request packets in the Intranet.  Once the gaming application in the Intranet host is executed and it needs an additional  service port, like 1300, to be activated at the WAN interface of the gateway, it will ask  the gateway to do that by using UPnP protocol.  Finally, the gaming server can use the service port to actively contact the application in  the gaming station for data communication.    UPnP provides a set of networking protocols for networked devices to discover each other's  presence and establish functional network services.    Go to Advanced Network > System Management > UPnP         ...
  • Page 335 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  UPnP Configuration  Item Name  Value Setting  Description  UPnP  Default checked  Check to enable UPnP functionality  Save  N/A  Click the Save button to save changes  Undo  N/A  Click the Undo button to revert changes        335   ...

  • Page 336: B  Certificate  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.b  Certificate    In cryptography, a public key certificate (also known as a digital certificate or identity certificate) is  an electronic document used to prove ownership of a public key. The certificate includes  information about the key, information about its owner's identity, and the digital signature of an  entity that has verified the certificate's contents are genuine. If the signature is valid, and the  person examining the certificate trusts the signer, then they know they can use that key to  communicate with its owner .  In a typical public‐key infrastructure (PKI) scheme, the signer is a certificate authority (CA), usually  a company such as VeriSign which charges customers to issue certificates for them. In a web of  trust scheme, the signer is either the key's owner (a self‐signed certificate) or other users  ("endorsements") whom the person examining the certificate might know and trust. The device  also plays as a CA role.  Certificates are an important component of Transport Layer Security (TLS, sometimes called by its  older name SSL), where they prevent an attacker from impersonating a secure website or other  server. They are also used in other important applications, such as email encryption and code  signing. Here, it can be used in IPSec tunneling for user authentication.    5.b.1  Configuration      The configuration setting allows user to create Root Certificate Authority (CA) certificate and  configure to set enable of SCEP.      Create root CA  Go to Advanced Network > Certificate > Configuration      When Generate button is applied, Root CA Certificate Configuration screen will appear.                                                           ...
  • Page 337 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Root CA Certificate Configuration  Item  Value setting  Description  1. String format can be  any text  Name  Enter a Root CA Certificate name. It will be a certificate file name  2. A Must filled setting  This field is to specify the key attribute of certificate.  Key Type to set public‐key cryptosystems. It only supports RSA now.   Key Length to set s the size measured in bits of the key used in a  Key  A Must filled setting  cryptographic algorithm.  Digest Algorithm to set identifier in the signature algorithm identifier of  certificates  This field is to specify the information of certificate.  Country(C) is the two‐letter ISO code for the country where your  organization is located.  State(ST) is the state where your organization is located.  Location(L) is the location where your organization is located.  Subject Name  A Must filled setting  Organization(O) is the name of your organization.  Organization Unit(OU) is the name of your organization unit.  Common Name(CN) is the name of your organization.  Email is the email of your organization. It has to be email address style.   Validity Period  A Must filled setting  This field is to specify the validity period of certificate.  SCEP Configuration  Go to Advanced Network > Certificate > Configuration         ...
  • Page 338 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  SCEP Configuration  Item  Value setting  Description  The box is unchecked by  SCEP  Check the Enable box to activate SCEP function.  default  When SCEP Enable is checked.  Automatically  The box is unchecked by  Check the Enable box to activate this function.  re‐enroll aging  default  certificates  It will be automatically check which certificate is aging. If certificate is  aging, it will activate scep function to re‐enroll automatically.          338   ...

  • Page 339: B.3  My Certificates  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.b.3  My Certificates     My Certificates include Root CA and Local Certificate List. Root CA is the top‐most certificate of  the tree, the private key of which is used to "sign" other certificates. Local Certificate List shows all  generated certificates by the root CA for the gateway. And it also stores the generated Certificate  Signing Requests (CSR) which will be signed by other external CAs. The signed certificates can be  imported as the local ones of the gateway.        In "My Certificates" page, there are four configuration windows for the "My Certificates" function.  The  "Root  CA"  window  can  let  you  generate  or  delete  the  certificate  of  root  CA.  "Root  CA  Configuration"  window  can  let  you  fill  required  information  necessary  for  generating  the  root  CA. ...
  • Page 340 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Local Certificate List  Click on the "Generate" button and fill the required information for one certificate of the gateway.  There may be multiple certificates to be used for different applications to represent the gateway.  You also can import certificates signed by other root CAs for the gateway. You may remove  unused ones by checking the Select box of those certificates and clicking on the "Delete" button.    Local Certificate Configuration  The required information to be filled for the certificate or CSR includes the name, key and subject  name. It is a certificate if the "Self‐signed" box is checked, otherwise, it is a CSR.   Self‐signed Certificate Usage Scenario      Scenario Application Timing  When the enterprise gateway owns the root CA and VPN tunneling function, it can  generate its own local certificates by being signed by itself or import any local  certificates that are signed by other external CAs. Also import the trusted certificates  for other CAs and Clients. In addition, since it has the root CA, it also can sign Certificate  Signing Requests (CSR) to form corresponding certificates for others. These certificates  can be used for two remote peers to make sure their identity during establishing a VPN  tunnel.  Scenario Description  Gateway 1 generates the root CA and a local certificate (HQCRT) signed by itself. Import  a trusted certificate (BranchCRT) –a BranchCSR certificate of Gateway 2 signed by root  340   ...
  • Page 341 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  CA of Gateway 1.  Gateway 2 creates a CSR (BranchCSR) to let the root CA of the Gateway 1 sign it to be  the BranchCRT certificate. Import the certificate into the Gateway 2 as a local certificate.  In addition, also import the certificates of the root CA of the Gateway 1 into the  Gateway 2 as the trusted ones. (Please also refer to following two sub‐sections)  Establish an IPSec VPN tunnel with IKE and X.509 protocols by starting from either peer,  so that all client hosts in these both subnets can communicate with each other.  Parameter Setup Example  For Network‐A at HQ  Following tables list the parameter configuration as an example for the "My  Certificates" function used in the user authentication of IPSec VPN tunnel establishing,  as shown in above diagram. The configuration example must be combined with the  ones in following two sections to complete the whole user scenario.  Use default value for those parameters that are not mentioned in the tables.    [My Certificates]‐[Root CA Certificate Configuration] Configuration Path  HQRootCA  Name  Key Type: RSA   Key Length: 1024‐bits Key  Country(C): TW   State(ST): Taiwan   Location(L): Tainan Subject Name  Organization(O): AMITHQ   Organization Unit(OU): HQRD  Common Name(CN): HQRootCA   E‐mail: hqrootca@amit.com.tw    [My Certificates]‐[Local Certificate Configuration] Configuration Path  HQCRT   Self‐signed: ■ Name  Key  Key Type: RSA   Key Length: 1024‐bits Country(C): TW   State(ST): Taiwan   Location(L): Tainan Subject Name ...
  • Page 342 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  10.0.75.0  Remote Subnet  255.255.255.0  Remote Netmask  118.18.81.33  Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+X.509  Local Certificate: HQCRT  Remote Certificate: BranchCRT  Key Management  User Name   Network‐A Local ID  User Name   Network‐B Remote ID    [IPSec]‐[IKE Phase] Configuration Path  Main Mode  Negotiation Mode  None  X‐Auth    For Network‐B at Branch Office  Following tables list the parameter configuration as an example for the "My  Certificates" function used in the user authentication of IPSec VPN tunnel establishing,  as shown in above diagram. The configuration example must be combined with the  ones in following two sections to complete the whole user scenario.  Use default value for those parameters that are not mentioned in the tables.    [My Certificates]‐[Local Certificate Configuration] Configuration Path  BranchCRT   Self‐signed: □ Name  Key Type: RSA   Key Length: 1024‐bits Key ...
  • Page 343 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  255.255.255.0  Remote Netmask  203.95.80.22  Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+X.509  Local Certificate: BranchCRT  Remote Certificate: HQCRT  Key Management  User Name   Network‐B Local ID  User Name   Network‐A Remote ID      [IPSec]‐[IKE Phase] Configuration Path  Main Mode  Negotiation Mode  X‐Auth  None    Scenario Operation Procedure  In above diagram, "Gateway 1" is the gateway of Network‐A in headquarters and the  subnet of its Intranet is 10.0.76.0/24. It has the IP address of 10.0.76.2 for LAN interface  and 203.95.80.22 for WAN‐1 interface. "Gateway 2" is the gateway of Network‐B in  branch office and the subnet of its Intranet is 10.0.75.0/24. It has the IP address of  10.0.75.2 for LAN interface and 118.18.81.33 for WAN‐1 interface. They both serve as  the NAT security gateways.  Gateway 1 generates the root CA and a local certificate (HQCRT) that is signed by itself.  Import the certificates of the root CA and HQCRT into the "Trusted CA Certificate List"  and "Trusted Client Certificate List" of Gateway 2.  Gateway 2 generates a Certificate Signing Request (BranchCSR) for its own certificate  (BranchCRT) (Please generate one not self‐signed certificate in the Gateway 2, and click  on the "View" button for that CSR. Just downloads it). Take the CSR to be signed by the  root CA of Gateway 1 and obtain the BranchCRT certificate (you need rename it).  Import the certificate into the "Trusted Client Certificate List" of the Gateway 1 and the  "Local Certificate List" of Gateway 2. ...
  • Page 344 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Local Certificate Configuration  Item  Value setting  Description  1. String format can be  Enter a certificate name. It will be a certificate file name  any text  Name  If Self‐signed is checked, it will be signed by root CA. If Self‐signed is not  2. A Must filled setting  checked, it will generate a certificate signing request (CSR).  This field is to specify the key attribute of certificate.  Key Type to set public‐key cryptosystems. It only supports RSA now.   Key Length to set s the size measured in bits of the key used in a  Key  A Must filled setting  cryptographic algorithm.  Digest Algorithm to set identifier in the signature algorithm identifier of  certificates  This field is to specify the information of certificate.  Country(C) is the two‐letter ISO code for the country where your  organization is located.  State(ST) is the state where your organization is located.  Location(L) is the location where your organization is located.  Subject Name  A Must filled setting  Organization(O) is the name of your organization.  Organization Unit(OU) is the name of your organization unit.  Common Name(CN) is the name of your organization.  Email is the email of your organization. It has to be email address setting  only.   This field is to specify the extra information for generate certificate.  Challenge Password which you can later use to request certificate  Extra Attributes  A Must filled setting  revocation. ...
  • Page 345 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  This field is to specify the information of SCEP.  If user wants to generate a certificate signing request (CSR) and then signed  by SCEP server online, user can check the Enable box.  Select SCEP Server to choice which scep server want to connect. It could be  generated in External Server. Refer to System > External Servers > External  Servers. You may click Add Object button to generate.  SCEP Enrollment  A Must filled setting  Select CA Certificate to choice which certificate could be accepted by SCEP  server for authentication. It could be generated in Trusted Certificates.  Select CA Encryption Certificate to choice which certificate could be  accepted by SCEP server for encryption data information. It could be  generated in Trusted Certificates.  CA Identifier is for SCEP server identifier which CA is used for signing  certificates.    When Import button is applied, Import screen will appear.          345   ...
  • Page 346 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Import  Item  Value setting  Description  Import  A Must filled setting  It could select a certificate file from user’s computer for importing to DUT.  1. String format can be  any text  PEM Encoded  It could input the certificate pem encoded to DUT.  2. A Must filled setting  Apply   N/A  Click the Apply button to import certificate.  When the Cancel button is clicked the screen will return to the My  Cancel  N/A  Certificates page.        346   ...

  • Page 347: B.5  Trusted Certificates  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.b.5  Trusted Certificates     Trusted Certificates include Trusted CA Certificate List and Trusted Client Certificate List. The  Trusted CA Certificate List places the certificates of external trusted CAs. However, the Trusted  Client Certificate List places the others' certificates what you trust.        In  "Trusted  Certificates"  page,  there  are  six  configuration  windows  for  the  "Trusted  Certificates"  function.  The  "Trusted  CA  Certificate  List"  window  shows  the  stored  certificates  of  trusted  CAs.  The  "Trusted  CA  Certificate  Import  from  a  File"  window  can  let  you  browse  the  file  system  of  the ...
  • Page 348 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  uploading to the gateway. Click on the "Apply" button to store it in the gateway to serve as one  trusted CA certificate. Then it will be shown in the "Trusted CA Certificate List".  Trusted CA Certificate Import from a PEM  Copy the contents of one CA certificate in PEM format to this window and use "Apply" button to  store it in the gateway to serve as one trusted CA certificate. It will appear in the "Trusted CA  Certificate List".  Trusted Client Certificate List  Just click on the "Import" button and select one client certificate file of the management PC to  upload as a trusted one. In addition, you can delete used ones by checking the Select box of those  certificates and clicking on the "Delete" button. The "View" button allows you to view the  contents of the dedicated certificate and download them to the management PC by using the  "Download" button.  Trusted Client Certificate Import from a File  Browse the directory and file system in the management PC to choose one client certificate file  for uploading to the gateway. Click on the "Apply" button to store it in the gateway to serve as  one trusted client certificate. It will appear in the "Trusted Client Certificate List".  Trusted Client Certificate Import from a PEM  Copy the contents of one client certificate in PEM format to this window, and use "Apply" button  to store it in the gateway to serve as one trusted client certificate. It will appear in the "Trusted  Client Certificate List".     Self‐signed Certificate Usage Scenario  348   ...
  • Page 349 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing (same as the one described in "My Certificates" section)  When the enterprise gateway owns the root CA and VPN tunneling function, it can  generate its own local certificates by being signed by itself. Also imports the trusted  certificates for other CAs and Clients. These certificates can be used for two remote  peers to make sure their identity during establishing a VPN tunnel.  Scenario Description (same as the one described in "My Certificates" section)  Gateway 1 generates the root CA and a local certificate (HQCRT) signed by itself. Import  a trusted certificate (BranchCRT) –a BranchCSR certificate of Gateway 2 signed by root  CA of Gateway 1.  Gateway 2 creates a CSR (BranchCSR) to let the root CA of the Gateway 1 sign it to be  the BranchCRT certificate. Import the certificate into the Gateway 2 as a local certificate.  In addition, also imports the certificates of the root CA of Gateway 1 into the Gateway 2  as the trusted ones. (Please also refer to "My Certificates" and "Issue Certificates"  sections).  Establish an IPSec VPN tunnel with IKE and X.509 protocols by starting from either peer,  so that all client hosts in these both subnets can communicate with each other.  Parameter Setup Example (same as the one described in "My Certificates" section)  For Network‐A at HQ  Following tables list the parameter configuration as an example for the "Trusted  Certificates" function used in the user authentication of IPSec VPN tunnel establishing,  as shown in above diagram. The configuration example must be combined with the  ones in "My Certificates" and "Issue Certificates" sections to complete the setup for the  whole user scenario.    [Trusted Certificates]‐[Trusted Client Certificate List] Configuration Path  Import  Command Button    349   ...
  • Page 350 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Trusted Certificates]‐[Trusted Client Certificate Import from a File]  Configuration Path  BranchCRT.crt  File    For Network‐B at Branch Office  Following tables list the parameter configuration as an example for the "Trusted  Certificates" function used in the user authentication of IPSec VPN tunnel establishing,  as shown in above diagram. The configuration example must be combined with the  ones in "My Certificates" and "Issue Certificates" sections to complete the setup for the  whole user scenario.    [Trusted Certificates]‐[Trusted CA Certificate List] Configuration Path  Import  Command Button    [Trusted Certificates]‐[Trusted CA Certificate Import from a File]  Configuration Path  HQRootCA.crt  File    [Trusted Certificates]‐[Trusted Client Certificate List] Configuration Path  Import  Command Button    [Trusted Certificates]‐[Trusted Client Certificate Import from a File]  Configuration Path  HQCRT.crt  File    Scenario Operation Procedure (same as the one described in "My Certificates" section)  In above diagram, the "Gateway 1" is the gateway of Network‐A in headquarters and  the subnet of its Intranet is 10.0.76.0/24. It has the IP address of 10.0.76.2 for LAN  interface and 203.95.80.22 for WAN‐1 interface. The "Gateway 2" is the gateway of  Network‐B in branch office and the subnet of its Intranet is 10.0.75.0/24. It has the IP ...
  • Page 351 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  The Trusted Certificates setting allows user to import trusted certificate.    Trusted CA Certificate List  Go to Advanced Network > Certificate > Trusted Certificates      When Import button is applied, Trusted CA import screen will appear.     Trusted Certificates  Item  Value setting  Description  It could select a CA certificate file from user’s computer for importing to  Import  A Must filled setting  DUT.  1. String format can be  any text  PEM Encoded  It could input the CA certificate pem encoded to DUT.  2. A Must filled setting  Apply   N/A  Click the Apply button to import certificate.  When the Cancel button is clicked the screen will return to the Trusted  Cancel  N/A  Certificates page.          351   ...
  • Page 352 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When Get CA button is applied, Trusted CA import screen will appear.  Ensure SCEP is enabled. Ref Go to Advanced Network > Certificate > Configuration      Get CA Configuration  Item  Value setting  Description  Select SCEP Server to choice which scep server want to connect. It could  SCEP Server  A Must filled setting  be generated in External Server. Refer to System > External Servers >  External Servers. You may click Add Object button to generate.  1. String format can be  CA Identifier is for SCEP server identifier which CA is used for signing  CA Identifier  any text  certificates.  Save   N/A  Click Save to save the settings  When the Cancel button is clicked the screen will return to the Trusted  Cancel  N/A  Certificates page.    Trusted Client Certificate List  Go to Advanced Network > Certificate > Trusted Certificates      When Import button is applied, Trusted Client import screen will appear.          352   ...
  • Page 353 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Trusted Client Certificate List  Item  Value setting  Description  Import  A Must filled setting  It could select a certificate file from user’s computer for importing to DUT.  1. String format can be  any text  PEM Encoded  It could input the certificate pem encoded to DUT.  2. A Must filled setting  Apply   N/A  Click the Apply button to import certificate.  When the Cancel button is clicked the screen will return to the Trusted  Cancel  N/A  Certificates page.        353   ...

  • Page 354: B.7  Issue Certificates  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  5.b.7  Issue Certificates     When you have a Certificate Signing Request (CSR) that needs to be certificated by the root CA of  the device, you can issue the request here and let Root CA sign it. There are two approaches to  issue a certificate. One is from a CSR file importing from the managing PC and another is copy‐ paste the CSR codes in gateway’s web‐based utility, and then click on the "Sign" button.        In  "Issue  Certificates"  page,  there  are  three  configuration  windows  for  the  "Issue  Certificates"  function.  The  "Certificate  Signing  Request  (CSR)  Import  from  a  File"  window  let  you  browse  the  directories and file list of the managing PC to choose a CSR file and import it as the certificate signing ...
  • Page 355 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  generate corresponding certificate based on the imported CSR. The "Signed Certificate View"  window will display the resulted certificate contents, and you can download the certification to a  file in the managing PC by clicking on the "Download" button. The default name of the saved  certification file is "issued.crt". You need to change to a preferred file name.  Certificate Signing Request (CSR) Import from a PEM  Copy the contents of one CSR in PEM format to this window, and use "Sign" button to generate  corresponding certificate based on the pasted CSR contents. The "Signed Certificate View"  window will display the resulted certificate contents, and you can download the certification to a  file in the managing PC by clicking on the "Download" button. The default name of the saved  certification file is "issued.crt". You need to change to a preferred file name.      Singed Certificate View  If the gateway signs a CSR successfully, the "Signed Certificate View" window will show the  resulted certificate contents. In addition, a "Download" button is available for you to download  the certificate to a file in the managing PC.        355   ...
  • Page 356 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Self‐signed Certificate Usage Scenario      Scenario Application Timing (same as the one described in "My Certificates" section)  When the enterprise gateway owns the root CA and VPN tunneling function, it can  generate its own local certificates by being signed by itself. Also imports the trusted  certificates for other CAs and Clients. These certificates can be used for two remote  peers to make sure their identity during establishing a VPN tunnel.  Scenario Description (same as the one described in "My Certificates" section)  Gateway 1 generates the root CA and a local certificate (HQCRT) signed by itself. Also  imports a trusted certificate (BranchCRT) –a BranchCSR certificate of Gateway 2 signed  by root CA of Gateway 1.  Gateway 2 creates a CSR (BranchCSR) to let the root CA of the Gateway 1 sign it to be  the BranchCRT certificate. Import the certificate into the Gateway 2 as a local certificate.  In addition, also imports the certificates of the root CA of the Gateway 1 into the  Gateway 2 as the trusted ones. (Please also refer to "My Certificates" and "Trusted  Certificates" sections).  Establish an IPSec VPN tunnel with IKE and X.509 protocols by starting from either peer,  so that all client hosts in these both subnets can communicate with each other.  Parameter Setup Example (same as the one described in "My Certificates" section)  For Network‐A at HQ  Following tables list the parameter configuration as an example for the "Issue  Certificates" function used in the user authentication of IPSec VPN tunnel establishing,  as shown in above diagram. The configuration example must be combined with the  ones in "My Certificates" and "Trusted Certificates" sections to complete the setup for  whole user scenario.  356   ...
  • Page 357 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [Issue Certificates]‐[Certificate Signing Request Import from a File]  Configuration Path  C:/BranchCSR  Browse  Sign  Command Button    [Issue Certificates]‐[Signed Certificate View] Configuration Path  Download (default name is "issued.crt") Command Button    Scenario Operation Procedure (same as the one described in "My Certificates" section)  In above diagram, the "Gateway 1" is the gateway of Network‐A in headquarters and  the subnet of its Intranet is 10.0.76.0/24. It has the IP address of 10.0.76.2 for LAN  interface and 203.95.80.22 for WAN‐1 interface. The "Gateway 2" is the gateway of  Network‐B in branch office and the subnet of its Intranet is 10.0.75.0/24. It has the IP  address of 10.0.75.2 for LAN interface and 118.18.81.33 for WAN‐1 interface. They both  serve as the NAT security gateways.  Gateway 1 generates the root CA and a local certificate (HQCRT) that is signed by itself.  Import the certificates of the root CA and HQCRT into the "Trusted CA Certificate List"  and "Trusted Client Certificate List" of Gateway 2.  Gateway 2 generates a Certificate Signing Request (BranchCSR) for its own certificate  BranchCRT to be signed by root CA (Please generate one not self‐signed certificate in  the Gateway 2, and click on the "View" button for that CSR. Just downloads it). Take the  CSR to be signed by the root CA of the Gateway 1 and obtain the BranchCRT certificate  (you need rename it). Import the certificate into the "Trusted Client Certificate List" of  the Gateway 1 and the "Local Certificate List" of the Gateway 2.  Gateway 2 can establish an IPSec VPN tunnel with "Site to Site" scenario and IKE and  X.509 protocols to Gateway 1.  Finally, the client hosts in two subnets of 10.0.75.0/24 and 10.0.76.0/24 can  communicate with each other.    The Issued Certificates setting allows user to import Certificate Signing Request (CSR) to be signed  by root CA.       ...
  • Page 358 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Issued Certificate  Go to Advanced Network > Certificate > Issued Certificates      Certificate Signing Request (CSR) Import from a File  Item  Value setting  Description  Certificate Signing  It could select a certificate signing request file from  Request (CSR) Import  A Must filled setting  user’s computer for importing to DUT.  from a File  Certificate Signing  1. String format can be any text  It could input the certificate signing request pem  Request (CSR) Import  encoded to DUT.  2. A Must filled setting  from a PEM  When root CA is exist, click the Sign button to be  Sign   N/A  signed by root CA        358   ...

  • Page 359: Chapter 7 Applications  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter 7 Applications  7.1  Mobile Application    Whether  there  is  the  mobile  application  existed  in  your  purchased  gateway  depends  on  its  product  category.  In  Mobile  Application  section,  the  device  supports  SMS  Management,  USSD  Management, Network Scan and SMS‐based Remote Management. You can setup these four aspects of  mobile applications by using embedded 3G/LTE module in the device.  7.1.1  SMS     Short  Message  Service  (SMS)  is  a  text  messaging  service  component  of  phone,  Web,  or  mobile ...
  • Page 360 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    In "SMS" page, there are four windows for the SMS function. The "Configuration" window can let  you specify which 3G/4G module (physical interface) is used for the SMS function, and system will show  which SIM card in the module is the current used one. In addition, the supported media to store SMS  messages in the gateway now has only "SIM Card Only" option. The second window is the "Alter Rule  List" and it shows all your defined altering rules for SMS messages, like auto‐forwarding messages to  another mobile phone set, message forwarding by email and message forwarding by syslog. By using  the third window, "Alter Rule Configuration", you can define an altering rule for SMS messages. At last,  the "SMS Summary" window displays information such as the numbers of unread SMS messages, total  received SMS messages and SMS messages in free space. Moreover, a "New SMS" button can let you  compose and send  a new SMS message.  The  "SMS Inbox"  button  can let you check all received SMS  messages.  The SMS function allow user to send SMS, read and delete SMS from SIM Card.     Configuration setting  Go to Application > Mobile Application > SMS      Configuration  Item  Value setting  Description  Physical  The box is 3G/4G‐1  by  Choose the 3G/4G‐1 or 3G/4G‐2 to change setting of cellular module1 or cellular  360   ...
  • Page 361 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Interface  default  module2.  The box is checked by  This is the SMS switch. If the box checked that the SMS function enable, if the box  SMS  default  unchecked that the SMS function disable.  SIM Status  N/A  Depend on currently SIM status. The possible value will be SIM_A or SIM_B.  The box is SIM Card Only  SMS Storage  This is the SMS storage location. Currently the option only SIM Card Only.  by default  Save  N/A  Click Save to save the settings    SMS Summary  Show Unread SMS, Received SMS, Remaining SMS, and edit SMS context to send, read SMS from SIM  card.      SMS Summary  Item  Value setting  Description  If SIM card insert to router first time, unread SMS value is zero. When received the  Unread SMS  N/A  new SMS but didn’t read, this value plus one.  This value record the existing SMS numbers from SIM card, When received the new  Received SMS  N/A  SMS, this value plus one.  This value is SMS capacity minus received SMS, When received the new SMS, this  Remaining SMS ...
  • Page 362 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      New SMS  Item  Value setting  Description  Write the receivers to send SMS. User need to add the semicolon and compose  Receivers  N/A  multiple receivers that can group send SMS.  Write the SMS context to send SMS. The router supports up to a maximum of 1023  Text Message  N/A  character for SMS context length.  If send SMS OK, result will show Send OK. If send SMS fail, Result will show Send  Result  N/A  Failed.   Send  N/A  Click Send button, SMS will send.        362   ...

  • Page 363: Ussd Usage  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  SMS Inbox List  User can read or delete SMS, reply SMS or forward SMS from this screen.     SMS Inbox List  Item  Value setting  Description  ID  N/A  The number or SMS.  From Phone  N/A  What the phone number from SMS  Number  Timestamp  N/A  What time receive SMS  SMS Text  N/A  Preview the SMS text.  Preview  User can check the box, then click Delete button to delete SMS. User click  The box is unchecked by  Action  Reply/Forward button to reply/forward SMS. User click Detail button to  default  read the SMS detail, and Detail SMS Message screen appears.  Refresh  N/A  Refresh the SMS Inbox List.  Delete  N/A  Delete the SMS for all checked box from Action.  Close  N/A  Close the Detail SMS Message screen.   ...
  • Page 364 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    In "USSD" page, there are four windows for the USSD function. The "Configuration" window can  let you specify which 3G/4G module (physical interface) is used for the USSD function, and system will  show which SIM card in the module is the current used one. The second window is the "USSD Profile  List"  and  it  shows  all  your  defined  USSD  profiles  that  store  pre‐commands  for  activating  an  USSD  session.  An  "Add"  button  in  the  window  can  let  you  add  one  new  USSD  profile  and  define  the ...
  • Page 365 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  When the administrator wants to uses the Voice Gateway to ask for some ISP's services  through an USSD session, the scenario is adequate for the application. Following  example is the roaming subscription for Hinet service in Taiwan.  Scenario Description  An USSD session can be established from the voice Vo3G Gateway to ask for services  that are provided by ISP.  Parameter Setup Example  Following tables list the parameter configuration as an example for "USSD" function, as  shown in above diagram.  Use default value for those parameters that are not mentioned in the tables.    [USSD]‐[Configuration] Configuration Path  3G/4G‐1   SIM Status: SIM_A Physical Interface    [USSD]‐[USSD Profile Configuration] Configuration Path  roaming setting Profile Name  *135# USSD Command  Comments  Roaming function   365   ...
  • Page 366 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [USSD]‐[USSD Request] Configuration Path  roaming setting Profile Name  *135# USSD Command  USSD Response    Scenario Operation Procedure  In above diagram, the "Vo3G Gateway" is the initiator of an USSD session requesting for  data roaming services in ChungHwa mobile operator.  First, administrator selects one 3G/4G module as the physical interface of the USSD  session. And then, he defines an USSD profile named as "roaming setting" with  command "*135#" for further use.  In the "USSD Request" window, from the USSD Profile dropdown box select the  "roaming setting" profile and the "USSD Command" field shows "*135#". Click on the  "Send" button to send out the USSD request via the gateway, and the recevied response  will appear at "USSD Response" line. As you type in more commands in the "USSD  Command" line, you will get more responses from the USSD server. It is an interactive  communication session for the administrator to request for avaliable services from ISP  via USSD sessions.    The USSD function allow user to send USSD to ISP, then ISP will provide some service for user.    Configuration setting  Go to Application > Mobile Application > USSD      Configuration  Item  Value setting  Description  Physical  The box is 3G/4G‐1  by  Choose the 3G/4G‐1 or 3G/4G‐2 to change setting of cellular module1 or cellular  Interface  default  module2. ...
  • Page 367 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  USSD Profile List setting  The USSD allows you to custom your profile. The router supports up to a maximum of 35 USSD profile  list.      When Add button is applied USSD Profile List Configuration screen will appear.      USSD Profile List  Item  Value setting  Description  Profile Name  N/A  The Profile Name that user can key in.  USSD Command  N/A  The USSD command that user can key in.  Comments  N/A  The Comments is this profile comment.      USSD Request  When send the USSD command, the USSD Response screen will appear.  When click the Clear button, the USSD Response will disappear.      USSD Request  Item  Value setting  Description  User can select the USSD Profile, then USSD Command will change by  USSD Profile  N/A  USSD Profile.  USSD Command can be key in by User or change when User select USSD  USSD Command ...

  • Page 368: Network Scan  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  7.1.5  Network Scan     "Network Scan"  function  can  let  administrator specify  the  device  how  to  connect  to  the  mobile  system for data communication in each 3G/4G interface. For example, administrator can specify which  generation  of  mobile  system  is  used  for  connection,  2G,  3G  or  LTE.  Moreover,  he  can  define  their  connection  sequence  for  the  gateway  device  to  connect  to  the  mobile  system  automatically. ...
  • Page 369 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.        Configuration  Item  Value setting  Description  Physical  The box is 3G/4G‐1  by  Choose the 3G/4G‐1 or 3G/4G‐2 to change setting of cellular module1 or cellular  Interface  default  module2.  SIM Status  N/A  Depend on currently SIM status.  When Auto selected, the network will be register automatically. If the prefer option  The box is Auto by  Network Type  selected, network will be register for your option first. If the only option selected,  default  network will be register for your option only.  The box is Auto by  When Auto selected, Band List all box checked, and user can’t select any option.  Band Selection  default  User need to select the Manual option, then allow to change the Band List setting.  All box is checked by  The Band List’s options depend on module, and user need to select option at least  Band List  default  one for all network type.  When Auto selected, cellular module register automatically. If the Manually  selected, Network Provider List will shown. when Manually is selected in the  dropdown list for Scan Approach, a network provider list screen appears. Press  Scan button to scan for the nearest base stations. Select preferred base stations  then click Apply button to apply settings.  Network Provider List: When user click Scan button, it will be find the provider list ...

  • Page 370: Sms Management  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Action: The box is unchecked by default. User can check the box, then click Apply  button to apply this provider and mobile system.  Save  N/A  Click Save to save the settings    7.1.7  SMS Management     "SMS‐based  Remote  Management"  function  can  let  administrator  manage  the  gateway  device  remotely by using text SMS (Short Message Service) application in the mobile system. Users can send  managing SMS messages to this gateway to perform necessary actions, such as to get WAN status, to  connect / disconnect / reconnect WAN connection or to reboot the system. In addition, gateway can  also  send  SMS  notification  messages  automatically  to  users  for  alert  events.  Moreover,  only  the  assigned person with connection key can link with the gateway via the SMS system. Administrator can  further limit the assigned person by specifying phone numbers to allow communicate with the gateway ...
  • Page 371 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  function and specify which 3G/4G interface is the one to carry out the function. The second window is  "Management  Configuration",  administrator  can  indicate  to  delete  the  read  SMS  for  management  or  others. He also can indicate if the gateway wants to make a reply SMS after processing one managing  SMS message. Moreover, he can specify the security key for validating the incoming SMS messages. The  third window is "Event Configuration" window, administrator can indicate if the gateway would like to  receive  the  managing  events  and  if  the  gateway  will  issue  alerting  SMS  messages  upon  events  happened. In the "Managing Event List" and "Notified Event List" windows, there are managing events  and  notified  events  to  be  selected  to  enable  gateway  to  execute  corresponding  actions  and  make ...
  • Page 372 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  cellular gateway.  The cellular gateway replies with a confirmation SMS and then tries to reboot itself.  Parameter Setup Example  Following tables list the parameter configuration as an example for "SMS‐based Remote  Management" function, as shown in above diagram.  Use default value for those parameters that are not mentioned in the tables.    [Remote Management]‐[Configuration] Configuration Path  ■ Enable SMS Remote Management  Physical Interface  3G/4G‐1   [Remote Management]‐[Management Configuration]  Configuration Path  ■ Enable Delete Managed SMS after  Processing  ■ Enable Send Confirmed SMS  1234 Security Key    [Remote Management]‐[Event Configuration]  Configuration Path  ■ Enable Managing Event List    Configuration Path  [Remote Management]‐[Managing Event List]  ID  Reboot Device Event ...

  • Page 373: Captive Portal  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  message comes from, check the security key, reply a confirmation SMS to the sender,  deletes the SMS message in the queue and tries to reboot itself.    7.5  Captive Portal    A  captive  portal  is  a  portal  web  page  that  is  displayed  before  a  user  can  browse  Internet.  The  portal is often used to present a login page. This is done by intercepting most packets, regardless of  address or port, until the user opens a browser and tries to access the web. At that time the browser is  redirected  to  a  web  page  which  may  require  authentication  and/or  payment,  or  simply  display  an ...
  • Page 374 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    In  "Configuration"  page,  there  is  only  one  window  for  the  Captive  Portal  function.  The  "Captive  Portal  Configuration"  window  can  let  you  enable  the  function,  specify  which  WAN  interface  for  user  authentication,  which  VLAN  group  of  client  hosts  must  pass  the  user  authentication  before  Internet ...
  • Page 375 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.   Internal Captive Portal Scenario      Scenario Application Timing  When your purchased gateway has the "Captive Portal" function and the administrator  wants to ask specific users to execute an authentication process before their Internet  surfing via the gateway. The Captive Portal function in the gateway includes the internal  one and the administrator of gateway can create user accounts for users in the  [System]‐[User Management] for user authentication. Then the scenario is adequate to  be adopted in the situation.  Scenario Description  Client hosts in the Guest group must pass the authentication process in the embedded  UAM page of the Gateway before Internet surfing.  Client hosts can access the Internet via the Gateway once they passed the user  authentication.  Parameter Setup Example  Following tables list the parameter configuration as an example for "Internal Captive  Portal" function, as shown in above diagram.  Use default value for those parameters that are not mentioned in the tables.    375   ...
  • Page 376 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  [DHCP Server]‐[DHCP Server Configuration] Configuration Path  DHCP 2 DHCP Server Name  10.0.76.2 LAN IP Address  255.255.255.0 (/24) Subnet Mask  10.0.76.100 ~ 10.0.76.200 IP Pool  ■ Enable Server    [VLAN]‐[Configuration] Configuration Path  VLAN Type  Port‐based   [VLAN]‐[Port‐based VLAN List] Configuration Path  Port‐4 Port  NAT/Bridge  DHCP 2 DHCP Server    [User Profile]‐[User List Configuration] Configuration Path  GuestAccount User Name  GuestPassword Password  Guest User Level  10000 (seconds) Lease Time  60 (seconds) Idle Timeout ...
  • Page 377 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  and the client host in the Guest group hasn't been authenticated by the gateway. So,  the gateway redirects the request to the UAM web page and asks the user to input  correct account and password.  Once the user authentication process completes successfully, the gateway redirects the  web page to the requested one. Furthermore, the gateway also records the MAC  address of guest client host and allows its incoming Internet access requests.  Each account has its own lease time and it will not be reused for authentication once  the lease time has run out. The client host with that account will be rejected to surf the  Internet.  However, there is a timeout setting for each account. When the client host with that  account has been idle at the Internet surfing for a while that reaches the timeout  setting, the gateway will re‐authenticate the client host for further Internet connection.    The Captive Portal will direct user to a login page when user try to access the Internet.     Ensure Captive Portal are enabled and saved  Go to Applications > Captive Portal > Configuration Tab          377   ...
  • Page 378 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Captive Portal  Item Setting  Value setting  Description  The box is  When Check the Enable box    Captive Portal  unchecked by  It will activate Captive Portal functions.  default  This field is to specify the WAN interface of captive portal.  Select WAN‐1 it means when WAN‐1 interface gets its IP, the captive portal  WAN Interface  A Must filled setting  is loading. Other WAN interface options can be added by enable WAN  interface in Basic Network > WAN > Physical Interface.   This field is to specify the LAN subnet of captive portal.  When DHCP‐1 is selected, means if user connect to the physical port which  the DHCP‐1 server binds, user will be directed to a login page when access  LAN Subnet  A Must filled setting  the Internet. Other DHCP server options can be added in Basic Network >  Client/Server/Proxy > DHCP Server. When user create a new DHCP server,  it must binds physical port if this DHCP server used in Captive Portal.  This field is to specify the internal or external authentication server. Not all  machines with internal options, some machine only have external options. When External is selected, there is no Customize login page and user must  Web Portal  A Must filled setting  specify Uam Server and Authentication Server.  When Internal is selected, user just need to specify Authentication Server  and login page can be edited in Customize login page.  The Download Default CSS and Logo button can download the default CSS  file and Logo of login page of internal authentication server.  Customize login  The Download Current CSS and Logo button can download the current CSS  N/A  page ...
  • Page 379 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  When External LDAP is selected, the login IDs and passwords are from  external LDAP server.  When External AD is selected, the login IDs and passwords are from  external AD server.  If Web Portal is external, user need to specify external radius server.  The external LDAP, AD server or external radius server can be added by  pressing AddObject button directly or added in System > External Servers  > External Servers tab.  This field is to specify the uam server.  If Web Portal is external, user need to specify and enable uam server.  The uam server can be added by pressing AddObject button directly or  Uam Server  A Must filled setting  added in System > External Servers > External Servers tab.    Note: UAM Server is available when External in Web Portal dropdown box  is selected.  Save  N/A  Click the Save button to save the settings.  Refresh  N/A  Click the Refresh button to refresh the page.          379   ...

  • Page 380: Chapter 9  System  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Chapter 9  System  9.1  System Related  9.1.1  System Related    System Related allows the network administrator to manage system, settings such as web‐based  utility access password change, advanced system & network tools, system firmware upgrades,  Email alert and system log.  Go to System > System Related tab    Change Password   Change password screen allows network administrator to change the web‐based utility login  password to access gateway.    Go to System > System Related > Change Password tab        Change Password  Item  Value Setting  Description  Old Password  String: any text  Enter the current password to enable you unlock to change password.  New Password  String: any text  Enter new password  New Password  String: any text  Enter new password again to confirm  Confirmation    System Information  System Information screen gives network administrator a quick look up on the type of WAN  connection is currently being used. The display also shows the current System time. It is  particularly useful when firmware has been upgraded and system configuration file has been  loaded.   ...
  • Page 381 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      System Information  Item  Value Setting  Description  WAN Type  N/A  It displays WAN Type of WAN‐1 Interface Internet connection configured.  Display Time  N/A  It displays current system time.      System Status   System  Status  screen  contains  various  event  log  tools  facilitating  network  administrator  to  perform  local event logging and remote reporting.     Go to System > System Related > System Status tab            381   ...
  • Page 382 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  View & Email Log History  View  button  is  provided  for  network  administrator  to  view  log  history  on  the  gateway.  Email  Now  button enables administrator to send instant Emails for analysis.    View & Email Log History  Item  Value setting  Description  View button  N/A  Click on the View button to view Log History in Web Log List Window.  Email Now  N/A  Click on the Email Now button to send Log History via email instantly.  button  Save  N/A  Click Save button to save the settings.  Refresh  N/A  Click the Refresh button to refresh the page.     ...
  • Page 383 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Web Log List Button Description  Item  Value setting  Description  Previous  N/A  Click the Previous button to move to the previous page.  Next  N/A  Click the Next button to move to the next page.  First  N/A  Click the First button to jump to the first page.  Last  N/A  Click the Last button to jump to the last page.  Download  N/A  Click the Download button to download log to your PC in tar file format.  Clear  N/A  Click the Clear button to clear all log.  Back  N/A  Click Back button to return to the previous page.      Web Log Type Category  Web Log Type Category screen allows network administrator to select the type of event to log and be  displayed in the Web Log List Window as described in the previous section. Click on the View button to  view Log History in the Web Log List window.        Web Log Type Category Setting Window  Item  Value Setting  Description ...
  • Page 384 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Email Alert Setting Window  Item  Value Setting  Description  Check Enable box to enable sending event log messages to destined Email account  Enable  Default unchecked  defined in the E‐mail Addresses blank space.  Select one email server from the Server dropdown box to send email. If none has  Server  N/A  been available, press Add Object button to create an outgoing Email server.   Enter the recipient’s Email account. Separate Email accounts with comma ‘,’ or  String : email format  semicolon ‘ ;’   E‐mail address    Enter the Email account in the format of ‘myemail@domain.com’  Subject  String : any text  Enter an Email subject that is easy for you to identify on the Email client.  Select the type of event to log and be sent to the destined Email account. Available  Log type category  Default unchecked  events are System, Attacks, Data Usage, Drop, Login message, and Debug.    Email Alert Button Description  Item  Value setting  Description  Click on the Add Object button, a popup window will appear. Add an outgoing  Add Object  N/A  Email server. You may also add an outgoing Email server from External Servers  Button  under System (System > External Server > External Server tab). ...
  • Page 385 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.        Syslogd  Syslogd  screen  allows  network  administrator  to  select  the  type  of  event  to  log  and  be  sent  to  the  destined Syslog server.        Syslogd Setting Window  Item  Value  Description  Setting  Default  Enable  Check Enable box to enable sending event logs to syslog server  unchecked  Select from  Select one syslog server from the Server dropdown box to sent event log to. If none has  Server ...
  • Page 386 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Syslogd Button Description  Item  Value setting  Description  Click on the Add Object button, a popup window will appear. Add a syslog  Add Object  N/A  server. You may also add a syslog server from External Servers under  Button  System (System > External Server > External Server tab).          Log to Storage    Log to Storage screen allows network administrator to select the type of event to log and be stored at  an internal or an external storage.            386   ...

  • Page 387: Packet Analyzer  3

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Log to Storage Setting Window  Item  Value Setting  Description  Enable  Default unchecked  Check to enable sending log to storage  Internal is selected by  Select Device  Select internal or external storage  default  Log file name  Default unchecked  Set file name to save logs in storage  Split file Enable  Default unchecked  Check to enable split file whenever log file reaching size set in the following filed  Split file Size  Default 200 KB  Set file size to split log file  Log type category  Default unchecked  Check which type of logs to send: System, Attacks, Drop, Login message, Debug    Log to Storage Button Description  Item  Value setting  Description  Download log  N/A  Click the Download log file button to download log files so far  file    9.1.3  Packet Analyzer    The Packet Analyzer can capture packets depend on user settings. User can specify interfaces to  capture packets and filter by setting rule. Ensure USB storage is available or Packet Analyzer can  not be enable. ...
  • Page 388 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Capture Fitters  Item  Value setting  Description  When Enable is checked  It means that Packet Analyzer will start to capture packets after  clicking Save.  Packet Analyzer  On/Off setting  When Enable is not checked  It means that Packet Analyzer will stop to capture packets after  clicking Save.  1. Optional setting  Define the output filename. If left blank the device automatically  2. If no name is given, the file  assigns a name in the format of < File Name >_<index>.pcap  File Name  name by default is    <Interface>_<Date>_<index>. When Enable is checked  1.Optional setting  It means that if the current output file reaches the specific size, it  2.The default value of File  will open a new file to save packets.  Split Files  Size is 200 KB.  User can change File Size and Unit when Enable is checked.  3. NOTE that File Size can not  be less than 4 KB    Define which interface that Packet Analyzer should work on.  Multiple selection is accepted, but user can only select the one  which is active.  WAN : When the WAN is enable at Physical Interface, it can be  selected here.  Packet Interfaces  Optional setting ...
  • Page 389 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Capture Filters   Capture Filters let user can setup rules to filter packets. That means Packet Analyzer will only capture  packets which match rules.      Capture Fitters  Item  Value setting  Description  When Enable is checked  Filter  Optional setting  It means that Packet Analyzer will filter packets based on the rules.  The rules below can be set when Enable is checked.  Define the filter rule with Source MACs, which means the source MAC  address of packets.   Packets which match rules will be captured.  Multiple input is accepted, but it must be seperated by ;   Source MACs  Optional setting  e.g. AA:BB:CC:DD:EE:FF;11:22:33:44:55:66  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  Source IPs  Optional setting  Define the filter rule with Source IPs, which means the source IP address  389   ...
  • Page 390 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  of packets.   Packets which match rules will be captured.  Multiple input is accepted, but it must be seperated by ;   e.g. 192.168.1.1;192.168.1.2  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  Define the filter rule with Source Ports, which means the source port  of  packets.   Packets which match rules will be captured.  Multiple input is accepted, but it must be seperated by ;   Source Ports  Optional setting  e.g. 80;53  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  Define the filter rule with Destination MACs, which means the  destination MAC address of packets.   Packets which match rules will be captured.  Multiple input is accepted, but it must be seperated by ;   Destination MACs  Optional setting  e.g. AA:BB:CC:DD:EE:FF;11:22:33:44:55:66  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  Define the filter rule with Destination IPs, which means the destination IP  address of packets.   Packets which match rules will be captured.  Multiple input is accepted, but it must be seperated by ;   Destination IPs  Optional setting  e.g. 192.168.1.1;192.168.1.2  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  Define the filter rule with Destiantion Ports, which means the destination ...

  • Page 391: Scheduling

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  e.g. 80;53  NOTE that if there exists multiple rules, it will be merge with or  conjuntion. That means packets will be captured when match one of the  rules.  9.3  Scheduling    Scheduling provides ability of adding/deleting time schedule rules, which can be applied to other  functionality.    Go to System > Scheduling > Schedule Settings      Button description  Item  Value setting  Description  Add  N/A  Click the Add button to configure time schedule rule  Delete  N/A  Click the Delete button to delete selected rule(s)  Save  N/A  Click the Save button to save changes  Refresh  N/A  Click the Refresh button to refresh current page    391   ...
  • Page 392 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      Time Schedule Configuration  Item   Value Setting  Description  Rule Name  String: any text  Set rule name  Rule Policy  Default Inactivate  Inactivate/activate the function been applied to in the time period below    Time Period Definition  Item   Value Setting  Description  Week Day  Select from menu  Select everyday or one of weekday  Start Time  Time format (hh :mm)  Start time in selected weekday  End Time  Time format (hh :mm)  End time in selected weekday    Button description  Item   Value setting  Description  Save  NA  Click the Save button to save changes  Undo  NA  Click the Undo button to revert changes  392 ...

  • Page 393: Grouping

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  9.7  Grouping    The Grouping allow user to make group for some services.     Ensure Grouping are enabled and saved  Go to System > Grouping > Configuration Tab      Currently support three kinds of group: Host Grouping, File Extension Grouping and L7 Application  Grouping.     Host Grouping  Go to System > Grouping > Host Grouping Tab      When Add button is applied Host Group Configuration screen will appear.      Host Group Configuration  Item  Value setting  Description  1. String format can  be any text  Group Name  Enter a group rule name. Enter a name that is easy for you to understand. 2. A Must filled  setting  Member List  NA  This field is shown members contained in group.   The boxes are  Binding the services that group can be applied. If user enable the  Multiple Bound  unchecked by  Firewall, the produced group can be used in firewall service. Same as by  Services  default ...
  • Page 394 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Define the member type of group.  When IP Address‐based is selected, only IP address can be added in  Member to Join.   A Must filled setting  Member Type  When MAC Address‐based is selected, only MAC address can be added in  2.   Member to Join.  When Host Name‐based is selected, only host name can be added in  Member to Join.  Add member to the group in this field.  Member to Join  N/A  Key the member in the blank and press the Join button to add. Each time  can be add only one member.  The box is  Group  unchecked by  Enable the group that can be used in bound service.   default        File Extension Grouping  Go to System > Grouping > File Extension Grouping Tab      When Add button is applied File Extension Group Configuration screen will appear.      File Extension Group Configuration  Item   Value setting  Description  1. String format can be any  Group  text  Enter a group rule name. Enter a name that is easy for you to understand. ...
  • Page 395 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  List  Multiple  The boxes are unchecked by  Binding the services that group can be applied. If user enable the Firewall,  Bound  default  the produced group can be used in firewall service.  Services  Define the member type of group. There are six member types can be  selected.  When Image is selected, there are total eleven file extension names about  image can be added.  Include .bmp, .gif, .jpeg, .jpg, .jpg2, .jp2, .pcx, .pig, .png, .tif and .tiff.  When Video is selected, there are total twelve file extension names about  video can be added.  Include .asf, .avi, .mov, .mpeg, .mpg, .mp4, .rm, .wmv, .3gp, .3gpp, .3gpp2  and .3g2.  When Audio is selected, there are total eleven file extension names about  File  audio can be added.  Extension  A Must filled setting  to Join  Include .aac, .au, .mp3, .m4a, .m4p, .ogg, .ra, .ram, .vox, .wav and .wma.  When Java is selected, there are total ten file extension names about java  can be added.  Include .class, .jad, .jar, .jav, .java, .jcm, .js, .jse, .jsp and .jtk.   When Compression is selected, there are total ten file extension names  about compression can be added.  Include .ace, .ari, .bzip2, .bz2, .cab, .gz, .gzip, .rar, .sit and .zip.  When Execution is selected, there are total eight file extension names  about execution can be added.  Include .bas, .bat, .com, .exe, .inf, .pif, .reg, .scr.  The box is unchecked by  Group  Enable the group that can be used in bound service.   default   ...
  • Page 396 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.      L7 Application Group Configuration  Item  Value setting  Description  Group Name  1. String format can  Enter a group rule name. Enter a name that is easy for you to understand.  be any text  2. A Must filled  setting  L7 Application List  N/A  This field is shown members contained in group.   Multiple Bound  The boxes are  Binding the services that group can be applied. If user enable the Firewall,  Services  unchecked by  the produced group can be used in firewall service.  default  Define the member type of group. There are four member types can  be selected.  When Chat is selected, there are total four Chat application can be  added.  Include QQ, Skype, Facebook, Aliww.  When P2P is selected, there are total seven P2P application can be  added.  L7 Application to Join  A Must filled setting  Include BT, eDonkey, eMule, Shareaza, HTTP. Multiple Thread  Download, Thunder, Baofeng.  When Proxy is selected, there are three proxy application can be  added.  Include HTTP Proxy, SOCKS 4 and 5 Proxy.  When Streaming is selected, there are total five streaming  application can be added. ...

  • Page 397: External Servers

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.    9.9  External Servers  The External Servers setting allows user to add external server.    Create external server  Go to System > External Servers > External Servers      When Add button is applied, External Server Configuration screen will appear.      External Server Configuration  Item  Value setting  Description  1. String format can be  any text  Sever Name  Enter a server name. Enter a name that is easy for you to understand..  2. A Must filled setting  Server IP/FQDN  A Must filled setting  This field is to specify the external server IP.  Server Port  A Must filled setting  This field is to specify the external server port.  Specify server to the Server Type.  Email Server (A Must filled setting)  When Email Server is selected, it means the option External Servers is set email  server. Server Port will be set 25 by default.  Server Type  A Must filled setting  User Name (String format: any text)  Password (String format: any text)  Then check Enable box to add this server.  397   ...
  • Page 398 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Syslog Server (A Must filled setting)  When Syslog Server is selected, it means the option External Servers is set Syslog  Server. Server Port will be set 514 by default.  Then check Enable box to add this server.  RADIUS Server (A Must filled setting)  When RADIUS Server is selected, it means the option External Servers is set  RADIUS Server. Server Port will be set 1812 by default.  Accounting Port (A Must filled setting)  Primary :    Shared Key (String format: any text)  Authentication Protocol (By default CHAP is selected)  Session Timeout (By default 1)  The values must be between 1 and 60.  Idle Timeout: (By default 1)  The values must be between 1 and 26.  Secondary :    Shared Key (String format: any text)  Authentication Protocol (By default CHAP is selected)  Session Timeout (By default 1)  The values must be between 1 and 60.  Idle Timeout: (By default 1)  The values must be between 1 and 26.  Then check Enable box to add this server.  Active Directory Server (A Must filled setting)  When Active Directory Server is selected, it means the option External Servers is  set Active Directory Server. Server Port will be set 389 by default.  Domain (String format: any text)  Then check Enable box to add this server.  398   ...
  • Page 399 M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  LDAP Server (A Must filled setting)  When LDAP Server is selected, it means the option External Servers is set LDAP  Server. Server Port will be set 389 by default.  Base DN (String format: any text)  Identity (String format: any text)  Password (String format: any text)  Then check Enable box to add this server.  UAM Server (A Must filled setting)  When UAM Server is selected, it means the option External Servers is set UAM  Server. Server Port will be set 80 by default.  Login URL (String format: any text)  Shared Secret (String format: any text)  N/AS/Gateway ID (String format: any text)  Location ID (String format: any text)  Location Name (String format: any text)  Then check Enable box to add this server.  TACACS+ Server (A Must filled setting)  When TACACS+ Server is selected, it means the option External Servers is set  TACACS+ Server. Server Port will be set 49 by default.  Shared Key (String format: any text)  Session Timeout (String format: any number)  The values must be between 1 and 60.  Then check Enable box to add this server.  SCEP Server (A Must filled setting)  When SCEP Server is selected, it means the option External Servers is set SCEP  Server. Server Port will be set 80 by default.  Path (String format: any text, By default cgi‐bin is filled)  Application (String format: any text, By default pkiclient.exe is filled)  Then check Enable box to add this server.  The box is checked by  Server  When click Enable, it will enable this External Server.  default  Save  N/A  Click Save to save the settings  Undo  N/A ...

  • Page 400: B  Mmi

    M2M Cellular Gateway   Index skipping is used to reserve slots for new function insertion, when required.  Refresh  N/A  Click the Refresh button to refresh the external server list.    9.b  MMI  This is the gateway’s web‐based utility access which allows administrator to access the gateway  for management. The gateway’s web‐based utility automatically logs out the administrator when  the idle time has elapsed. The setting allows administrator to enable automatic logout and set the  logout idle time. When the Time‐out is disabled the system will not logout the administrator  automatically.      Go to System > MMI > Web UI tab      Web UI  Item  Value Setting  Description  Administrator  Default checked  Enable auto logout when maximum idle time elapsed.  Time‐out Enable  Administrator  300s is set by default  Set maximum user idle time  Time‐out  Save  N/A  Click Save button to save the settings  Undo  N/A  Click Undo button to cancel the settings      400   ...
