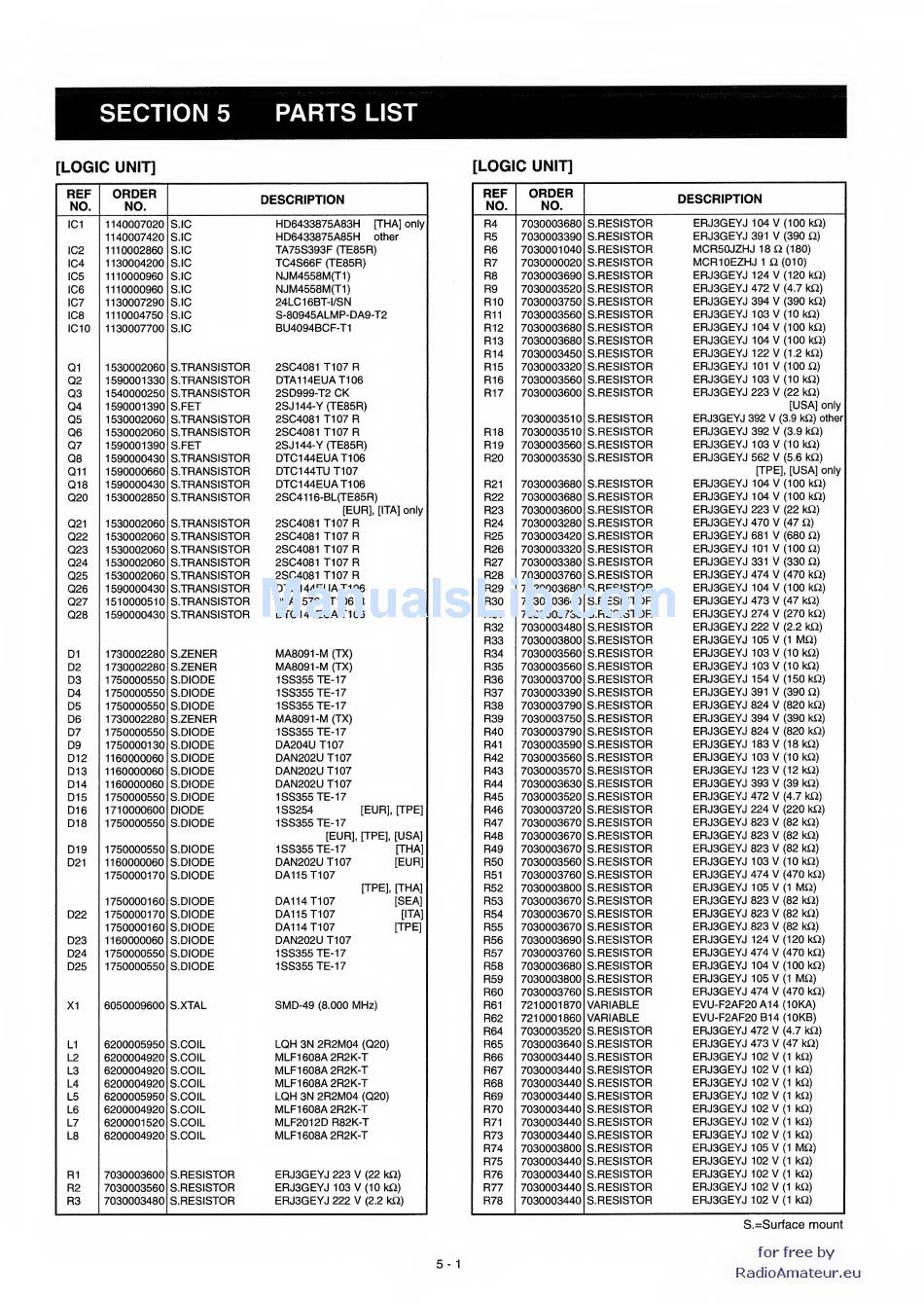

Section 5 Parts List; Logic Unit - Icom IC-2100H Service Manual

SECTION
5
PARTS
LIST
[LOGIC
UNIT]
REF
NO.
ORDER
NO.
DESCRIPTION
IC1
1140007020
S.IC
HD6433875A83H
[THA]
only
1140007420 S.iC
HD6433875A85H
other
iC2
1110002860
S.IC
TA75S393F
(TE85R)
IC4
1130004200
S.IC
TC4S66F
(TE85R)
ICS 1110000960
S.IC
NJM4558M{T1)
IC6
1110000960
S.IC
NJM4558M(T1)
iC7 1130007290 S.IC
24LC16BT-I/SN
ICS
1110004750
S.iC
S-80945ALMP-DA9-T2
IC10
1130007700
S.IC
BU4094BCF-T1
Q1 1530002060
S.TRANSISTOR
2SC4081 T107
R
Q2
1590001330
S.TRANSISTOR
DTA114EUAT106
Q3
1540000250
S.TRANSISTOR 2SD999-T2
CK
Q4
1590001390 S.FET 2SJ144-Y (TE85R)
Q5
1530002060
S.TRANSISTOR 2SC4081 T107
R
Q6
1530002060
S.TRANSISTOR 2SC4081 T107 R
Q7
1590001390 S.FET 2SJ144-Y (TE85R)
Q8
1590000430
S.TRANSISTOR
DTC144EUAT106
Q11 1590000660
S.TRANSISTOR DTC144TUT107
Q18
1590000430
S.TRANSISTOR
DTC144EUAT106
Q20
1530002850
S.TRANSISTOR 2SC4116-BL{TE85R)
[EUR],
[ITA] only
Q21 1530002060
S.TRANSISTOR 2SC4081 T107
R
Q22
1530002060
S.TRANSISTOR 2SC4081 T107 R
Q23 1530002060
S.TRANSISTOR
2SC4081 T107
R
Q24
1530002060
S.TRANSISTOR 2SC4081 T107
R
Q25
1530002060
S.TRANSISTOR 2SC4081 T107
R
Q26 1590000430
S.TRANSISTOR DTC144EUAT106
Q27
1510000510
S.TRANSISTOR
2SA1576AT106 R
Q28
1590000430
S.TRANSISTOR DTC144EUAT106
D1
1730002280
S.ZENER MA8091-M
(TX)
D2 1730002280 S.ZENER MA8091-M
(TX)
D3
1750000550
S.DIODE 1SS355
TE-17
D4
1750000550 S.DIODE 1SS355 TE-17
D5 1750000550 S.DIODE 1SS355 TE-17
D6
1730002280
S.ZENER MA8091-M
(TX)
D7 1750000550 S.DIODE 1SS355 TE-17
D9 1750000130 S.DIODE DA204U T107
D12 1160000060 S.DIODE
DAN202U T107
D13 1160000060 S.DIODE
DAN202U
T107
D14
1160000060 S.DIODE
DAN202U T107
D15 1750000550 S.DIODE 1SS355 TE-17
D16 1710000600 DIODE 1SS254
[EUR], [TPE]
D18
1750000550 S.DIODE 1SS355
TE-17
[EUR], [TPE],
[USA]
D19 1750000550 S.DIODE 1SS355 TE-17
[THA]
D21 1160000060 S.DIODE
DAN202UT107
[EUR]
1750000170 S.DIODE
DA115T107
[TPE], [THA]
1750000160 S.DIODE
DA114T107
[SEA]
D22 1750000170 S.DIODE
DA115T107
[ITA]
1750000160 S.DIODE DA114T107
[TPE]
D23 1160000060 S.DIODE
DAN202U T107
D24 1750000550 S.DIODE 1SS355 TE-17
D25
1750000550
S.DIODE 1SS355 TE-17
X1
6050009600 S.XTAL SMD-49
(8.000
MHz)
L1
6200005950 S.COIL
LQH 3N 2R2M04
(020)
L2
6200004920 S.COIL
MLF1608A 2R2K-T
L3 6200004920 S.COIL
MLF1608A 2R2K-T
L4 6200004920 S.COIL
MLF1608A2R2K-T
L5
6200005950 S.COIL
LQH 3N 2R2M04
(020)
L6 6200004920 S.COIL
MLF1608A 2R2K-T
L7 6200001520 S.COIL
MLF2012D R82K-T
L8
6200004920 S.COIL
MLF1608A 2R2K-T
R1 7030003600
S.RESISTOR ERJ3GEYJ 223
V
(22
kO)
R2 7030003560
S.RESISTOR ERJ3GEYJ
103
V
(10
kO)
R3 7030003480 S.RESISTOR
ERJ3GEYJ
222
V
(2.2
kO)
[LOGIC
UNIT]
REF
NO.
ORDER
NO.
DESCRIPTION
R4
7030003680
S.RESISTOR
ERJ3GEYJ
104
V
(100 kO)
R5 7030003390
S.RESISTOR ERJ3GEYJ
391
V
(390
O)
R6 7030001040
S.RESISTOR MCR50JZHJ
18 0(180)
R7
7030000020
S.RESISTOR
MCR10EZHJ
1
0(010)
R8 7030003690
S.RESISTOR ERJ3GEYJ
124
V
(120 kO)
R9 7030003520 S.RESISTOR
ERJ3GEYJ
472
V
(4.7
kO)
RIO 7030003750
S.RESISTOR
ERJ3GEYJ
394
V
(390 kO)
R11
7030003560
S.RESISTOR ERJ3GEYJ
103
V
(10
kO)
R12 7030003680 S.RESISTOR
ERJ3GEYJ
104
V
(100 kO)
R13
7030003680
S.RESISTOR
ERJ3GEYJ
104
V
(100 kO)
R14 7030003450
S.RESISTOR ERJ3GEYJ
122
V(1.2kO)
R15 7030003320
S.RESISTOR
ERJ3GEYJ
101
V
(100
O)
R16 7030003560
S.RESISTOR ERJ3GEYJ
103
V
(10
kO)
R17 7030003600
S.RESISTOR ERJ3GEYJ
223
V
(22
kO)
[USA]
only
7030003510
S.RESISTOR ERJ3GEYJ
392
V
(3.9
kO) other
R18 7030003510 S.RESISTOR
ERJ3GEYJ
392
V
(3.9
kO)
R19
7030003560
S.RESISTOR
ERJ3GEYJ
103
V
(10
kO)
R20 7030003530
S.RESISTOR ERJ3GEYJ
562
V
(5.6
kO)
[TPE],
[USA]
only
R21 7030003680
S.RESISTOR
ERJ3GEYJ
104
V
(100 kO)
R22 7030003680
S.RESISTOR ERJ3GEYJ
104
V
(100 kO)
R23
7030003600
S.RESISTOR
ERJ3GEYJ
223
V
(22
kO)
R24 7030003280
S.RESISTOR
ERJ3GEYJ
470
V
(47
Q)
R25 7030003420
S.RESISTOR ERJ3GEYJ
681
V
(680 Q)
R26
7030003320
S.RESISTOR
ERJ3GEYJ
101
V
(100
O)
R27 7030003380
S.RESISTOR ERJ3GEYJ
331
V
(330
O)
R28 7030003760 S.RESISTOR
ERJ3GEYJ
474
V
(470
kO)
R29 7030003680
S.RESISTOR
ERJ3GEYJ
104
V
(100
kO)
R30 7030003640
S.RESISTOR ERJ3GEYJ 473
V
(47
kO)
R31
7030003730 S.RESISTOR
ERJ3GEYJ
274
V
(270 kO)
R32 7030003480
S.RESISTOR ERJ3GEYJ 222
V
(2.2
kO)
R33 7030003800 S.RESISTOR
ERJ3GEYJ
105
V
(1
MO)
R34
7030003560
S.RESISTOR
ERJ3GEYJ
103
V
(10
kO)
R35 7030003560
S.RESISTOR ERJ3GEYJ
103
V
(10
kO)
R36 7030003700 S.RESISTOR
ERJ3GEYJ
154
V
(150 kO)
R37
7030003390
S.RESISTOR
ERJ3GEYJ
391
V
(390
O)
R38 7030003790
S.RESISTOR ERJ3GEYJ 824
V
(820 kO)
R39 7030003750 S.RESISTOR
ERJ3GEYJ
394
V
(390 kO)
R40
7030003790
S.RESISTOR
ERJ3GEYJ
824
V
(820 kO)
R41
7030003590
S.RESISTOR ERJ3GEYJ
183
V
(18
kO)
R42 7030003560 S.RESISTOR
ERJ3GEYJ
103
V
(10
kO)
R43 7030003570
S.RESISTOR ERJ3GEYJ
123
V
(12
kO)
R44 7030003630
S.RESISTOR ERJ3GEYJ
393
V
(39
kO)
R45 7030003520 S.RESISTOR
ERJ3GEYJ
472
V
(4.7
kO)
R46 7030003720
S.RESISTOR ERJ3GEYJ 224
V
(220 kO)
R47 7030003670
S.RESISTOR ERJ3GEYJ
823
V
(82
kO)
R48
7030003670
S.RESISTOR
ERJ3GEYJ
823
V
(82
kO)
R49 7030003670
S.RESISTOR ERJ3GEYJ
823
V
(82
kO)
R50 7030003560 S.RESISTOR
ERJ3GEYJ
103
V
(10
kO)
R51 7030003760
S.RESISTOR ERJ3GEYJ 474
V
(470 kO)
R52 7030003800
S.RESISTOR ERJ3GEYJ
105
V
(1
MO)
R53 7030003670 S.RESISTOR
ERJ3GEYJ
823
V
(82
kO)
R54 7030003670
S.RESISTOR
ERJ3GEYJ
823
V
(82
kO)
R55 7030003670
S.RESISTOR ERJ3GEYJ
823
V
(82
kO)
R56
7030003690
S.RESISTOR
ERJ3GEYJ
124
V
(120 kO)
R57 7030003760
S.RESISTOR
ERJ3GEYJ
474
V
(470 kO)
R58 7030003680 S.RESISTOR
ERJ3GEYJ
104
V
(100 kO)
R59
7030003800
S.RESISTOR
ERJ3GEYJ
105
V
(1
MO)
R60 7030003760
S.RESISTOR ERJ3GEYJ 474
V
(470 kO)
R61
7210001870 VARIABLE
EVU-F2AF20 A14
(10KA)
R62 7210001860
VARIABLE EVU-F2AF20 B14 (10KB)
R64 7030003520
S.RESISTOR ERJ3GEYJ 472
V
(4.7
kO)
R65 7030003640 S.RESISTOR
ERJ3GEYJ
473
V
(47
kO)
R66
7030003440
S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R67 7030003440
S.RESISTOR ERJ3GEYJ
102
V
(1
kO)
R68 7030003440 S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R69 7030003440
S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R70 7030003440
S.RESISTOR ERJ3GEYJ
102
V
(1
kO)
R71
7030003440 S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R73 7030003440
S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R74 7030003800
S.RESISTOR ERJ3GEYJ
105
V
(1
MO)
R75 7030003440
S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R76 7030003440
S.RESISTOR ERJ3GEYJ
102
V
(1
kO)
R77 7030003440 S.RESISTOR
ERJ3GEYJ
102
V
(1
kO)
R78 7030003440
S.RESISTOR ERJ3GEYJ
102
V
(1
kO)
5-
1
S.=Surface
mount
