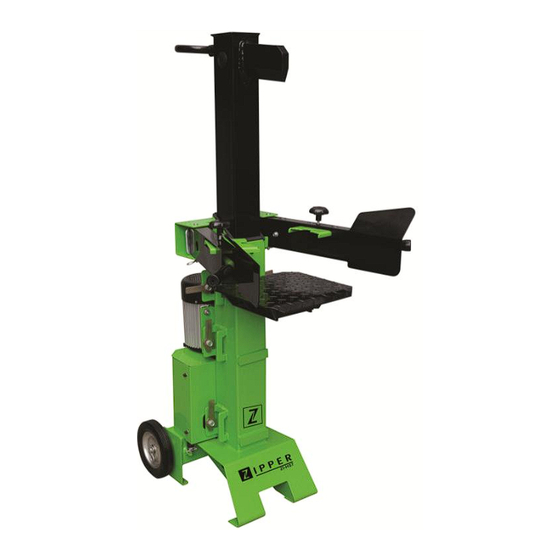

Zipper Mowers ZI-HS7 Operation Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

CZ
Návod k použití
EN
Operation Manual
CZ
Před použitím si přečtěte návod k
použití a dodržujte bezpečnostní
pokyny!
ZI-HS7
EAN : 912003923808 1
EN
Štípač
Log splitter
Read the operation manual carefully
before first use.
06/10/2011 – revize 01 - CZ/EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-HS7 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zipper Mowers ZI-HS7

Summary of Contents for Zipper Mowers ZI-HS7

  • Page 1 Návod k použití Štípač Operation Manual Log splitter ZI-HS7 EAN : 912003923808 1 Před použitím si přečtěte návod k Read the operation manual carefully použití a dodržujte bezpečnostní before first use. pokyny! 06/10/2011 – revize 01 - CZ/EN...

  • Page 2: Read The Manual

    VÝZNAM BEZPEČNOSTNÍCH SAFETY SIGNS SYMBOLŮ DEFINITION OF SYMBOLS POZOR! Dbejte na bezpečnostní symboly! Nedodržování pokynů a předpisů k použití štípač může vést ke škodám a zraněním nebo smrti! ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as ignoring the security and operating instructions can cause serious injuries and even lead to death.
  • Page 3 Fig. 1 Fig. 1.1...
  • Page 4 Fig. 1.2 Fig. 1.3...
  • Page 5 Fig. 8...

  • Page 6: Vážený Zákazníku

    Děkujeme vám za zakoupení štípače ZIPPER ZI-HS7. Tento návod k použití obsahuje důležité pokyny k uvedení do provozu a údržbě štípače ZIPPER ZI-HS7. Návod k použití je nedílnou součástí stroje a nesmí od něj být odstraněn. Uchovejte tento návod pro další použití a vždy návod přiložte, pokud stroj předáváte někomu dalšímu!

  • Page 7: Technická Data

    Technické změny vyhrazeny 3,0 kW Výkon motoru: 10,0 A Jmenovitý proud: Obsah dodávky Štípací síla: Vybalte štípač ZIPPER ZI-HS7 a zkontrolujte 470 mm Max. štípací zdvih: bezvadnost a úplnost stroje. 70-400 mm Průměr špalku: 580 – 770 – 1100 mm Délka špalku:...

  • Page 8: Správné Použití

    Chraňte svoje ruce. Nikdy ruce nedávejte do otvorů ve stroji. Nikdy neuvolňujte zaklíněné špal- ky nechráněnýma rukama. Při plném zatížení delším než 5 s dojde k přehřátí olejové náplně. To může způsobit poškození stroje. Pokud zjistíte, že se špalek nedá rozštípnout, přerušte štípání. Nikdy štípací...

  • Page 9: Elektrická Bezpečnost

    Elektrická bezpečnost P O K Y N Před použitím zkontrolujte parametry elektrické sítě. Ujistěte se, že je napájení jištěno, a Pokud napájení není v pořádku, kontaktujte místního že výkon, napětí a frekvence odpovídá elektromechanika. vašemu motoru. Ujistěte se, že je zá- suvka uzemněná.
  • Page 10 Rozměry špalku(Fig. 3) P O K Y N Vyberte své pracoviště. Špalky skladujte v blízkosti. Maximální délka špalku nesmí překročit 104cm. Můžete Nikdy neštípejte mokré dřevo. Suché použít tři různé polohy štípacího stolku. (Fig. 3): 52 dřevo se štípe mnohem snadněji. cm, 78 cm a 104 cm.

  • Page 11: Údržba A Péče

    P O K Y N 9. Nastavte ovládací páky podle průměru špalku. Dřevo vždy štípejte „po letech“ Ni- 10. Špalek přidržujte oběma pákami, abyste zajis- kdy dřevo neštípejte napříč, tili stabilní polohu špalku. Potom stlačte obě abyste zamezili poškození stroje. páky směrem dolů, abyste špalek rozštípli.

  • Page 12: Zjišťování A Odstraňování Závad

    4.1 Nízký stav oleje. 4.1 Doplňte olej vibracemi. 1.15 Likvidace Nelikvidujte váš stroj ZI-HS7 do komunálního odpadu. Kontaktujte vaše místní úřady pro informace o správné likvidaci. Pokud od vašeho obchodníka kupujete nový stroj, je tento povinen od vás starý stroj odebrat a recyklovat.
  • Page 13 1.16 Výkres a seznam náhradních dílů...
  • Page 14 Pos. Name Pos. Name Arbeitstisch Oberes Rutschbrett 3 Drehscheibe Dünne Mutter M16 Armschutz Abdeckung Verstellbarer Hebel Handgriff Schalter Rechte Spaltklemme Schraube M4x60 Rechter Armschutz Motor Sternrad Bolzen M10x30 Linke Spaltklemme Ölzapfen für Pumpe Linker Armschutz Pumpe Sicherungsmutter M8 Dichtring Scheibe Schlauch Stift für Armschutz Federscheibe 8...

  • Page 15: Dear Customer

    This manual contains important information and advice for the correct and safe use and maintenance of the ZIPPER log splitter ZI-HS7. The manual is part of the machine and may not be stored separate- ly. Read it profoundly before first use of the machine and keep it for later reference. When the ma- chine is handed to other persons always put the manual to the machine.

  • Page 16: Technical Details

    3,0 kW Motor power: Technical changes reserved. 10,0 A Rated current: INCLUDED IN DELIVERY Splitpower: Unpack the ZIPPER log splitter ZI-HS7 and 470 mm Max. splithub: check the machine for any transport damage 70-400 mm Splitpiece-diameter: and for completeness of delivery.
  • Page 17 Never split any logs which contain nails, cables or dangerous foreign substances. Make sure that always both ends of the log you are just processing are split as square as possible. This is the only way to guarantee that the log will not be forced out of its vertical position, while branches must have been cut off flush.

  • Page 18: Proper Usage

    PROPER USAGE This machine is in conformity with the applicable ec-machine directive. Logs may only be split in the direction of the grain. I M P O R T A N T Never try to split logs lying in horizontal position or crosswise to the grain.

  • Page 19: Electrical Safety

    Electrical Safety When equipment like this is being started a short-time I M P O R T A N T voltage drop may occur, particularly if the mains quality is poor. Such drops can affect other consumers Make sure that the electric circuit is (e.
  • Page 20 Transporting the Log Splitter to the Working Area (Fig. 2) I M P O R T A N T For easier handling, this log splitter is provided with two small wheels. To move the log splitter hold If you use a crane to handle the log transport handle (A) with your hand and carefully tilt splitter use a suitable lifting rope to back the log splitter.
  • Page 21 2.12 Application (Figs. 4 – 7) 1. To ensure longer life apply some grease to I M P O R T A N T the sliding surfaces of the arm whenever you intend to use this machine (Fig. 5). 2. Always lay the power cord so that it can- There is a vent plug at the machine front not be damaged (by your working).

  • Page 22: Maintenance And Care

    I M P O R T A N T 9. Adjust the two levers, depending on the log di- ameters. Always split your logs along the grain. Never load the logs cross- wise to the grain, as this can lead 10.

  • Page 23: Troubleshooting And Fault Clearance

    2.15 Disposal Do not dispose your ZI-HS7 in the residual waste! Contact your local authorities for information about best available disposal possibilities in your area. Drain fuel from the fuel tank completely before disposing the machine. Disaggregate the machine into its...
  • Page 24 2.16 Spare part drawings and spare part lists...
  • Page 25 Pos. Name Pcs. Pos. Name Pcs. Worktable Ajustable lever Circulate stem switch Armguard cover 22 Screw M4x60 Manipulative handle Motor Right log clamp Bolt M10x30 Right armguard hold assembly Oil coming spigot for pump Star model knob Pump Left log clamp Hose Hoop Left armguard hold assembly Suction hose...

  • Page 26: Konformitätserklärung / Declaration Of Conformity

    A-4707 Schlüsslberg, Tel.: +43/72480/61116-700 Fax.: +43/7248/61116-720 www.zipper-maschinen.at info@zipper-maschinen.at Bezeichnung / name Z.I.P.P.E.R Holzspalter / Z.I.P.P.E.R log splitter Type /type ZI-HS7 Richtlinien / directives EN 60204-1:2006 EN 609-1:1999+A2 ZEK 01.2-08/12.08 Zertifikatnummern/certificate numbers S 50145776 Prüfberichtsnummern / test report numbers 01-CZP-15022526 003...
