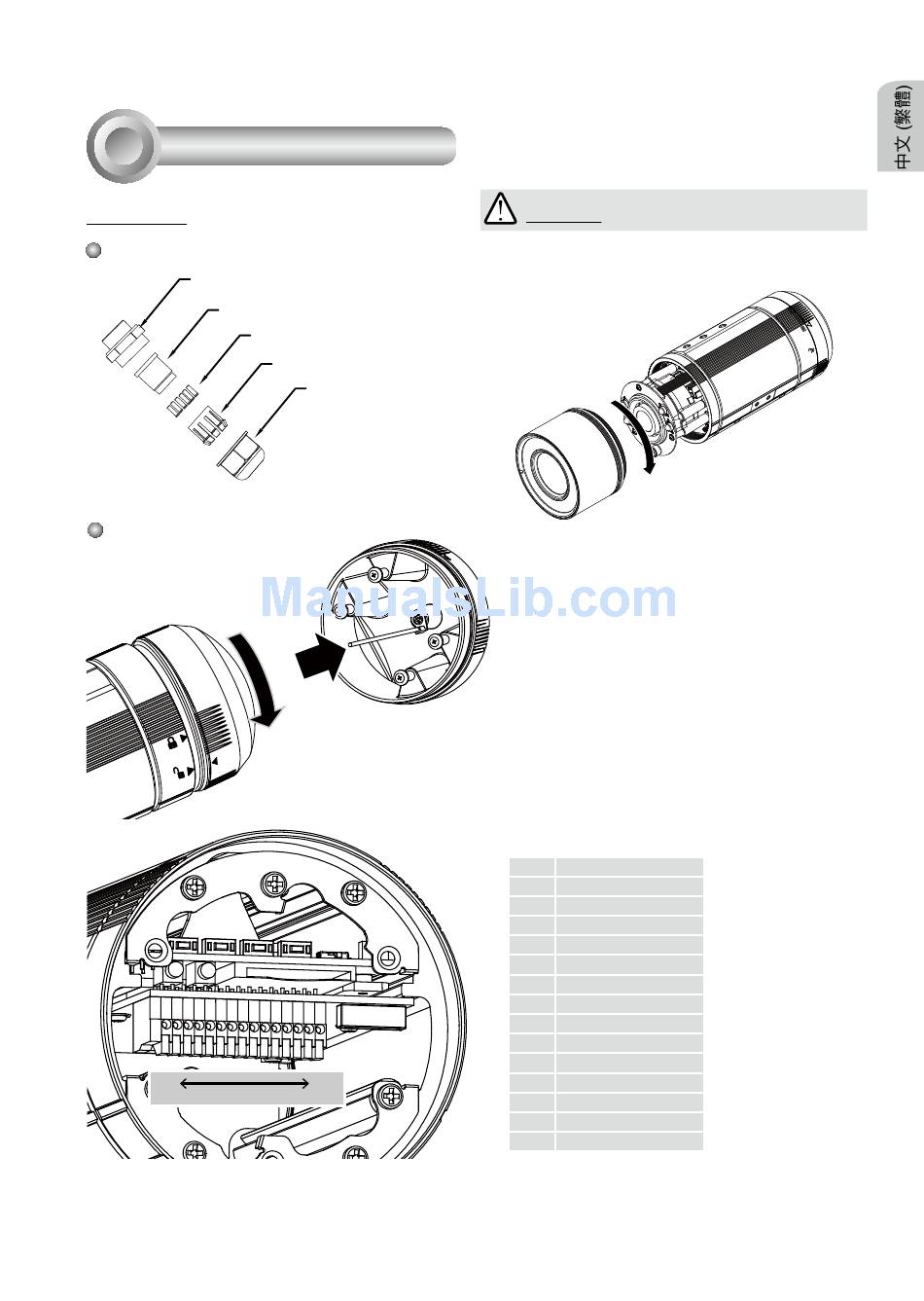

Vivotek IP8371E Quick Installation Manual page 5

4
組裝纜線
防水接頭
防水接頭組件
螺母(A)
密封塞(B)
密封塞條(C)
針腳定義
15
Pin number
外罩(D)
密封螺母(E)
1
TC-13
重要：
如需打開前蓋，作業結束後請務必鎖緊，使攝影機
維持防水性能。
針腳定義
1
AC 24V 輸入
2
AC 24V 輸入
3
DC12V+ 輸入
4
DC12V- 輸入
5 DI-
6 DI+
7 DO-
8 DO+
9
N/C
10
N/C
11
EXT_MIC
12
音訊輸出
13
音訊接地
14
TV 輸出
15
接地
