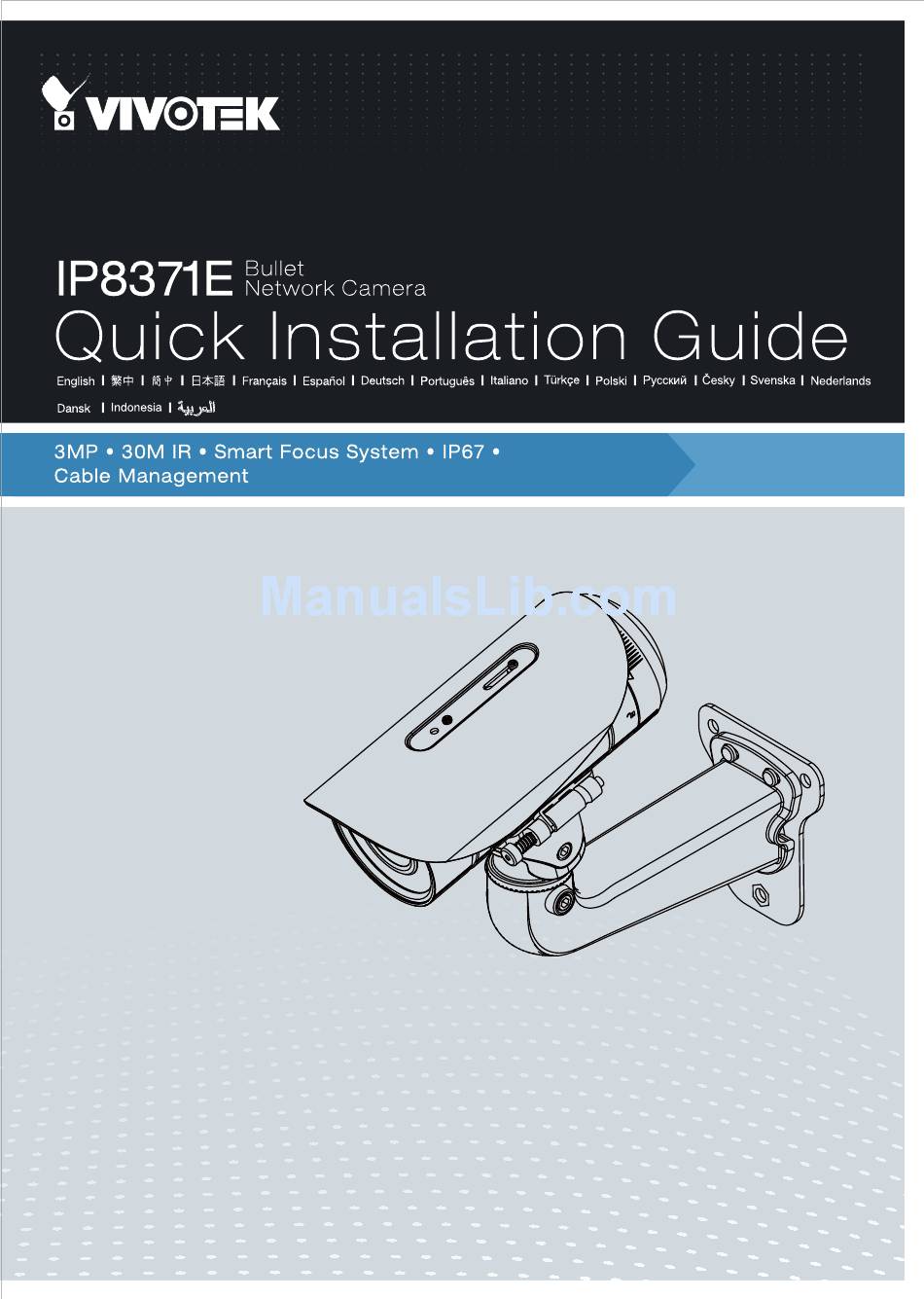

Vivotek ip8371e Quick Installation Manual
Bullet network camera
Hide thumbs
Also See for ip8371e:
- User manual (203 pages) ,
- Quick installation manual (12 pages) ,
- Quick start manual (11 pages)
Advertisement
Quick Links
Advertisement
Related Manuals for Vivotek ip8371e
Summary of Contents for Vivotek ip8371e
- Page 2 Câmara de Rede, como agulhas. Verifi que o conteúdo da embalagem Protector Solar / Chave Inglesa / IP8371E com um Cabo RJ45 Acoplador Fêmea / Fêmea RJ45/ Fita de Lado Duplo / Parafusos Suporte para Montagem Na Parede Conector a prova d'água para...
-
Page 3: Descrição Física
Guia de Instalação Rápida CD do software IP8371E Network Bullet Camera Quick Installation Guide English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska 2MP • Outdoor • Day & Night Cable Management Cartão de garantia Descrição física... - Page 4 Instalacao de Hardware 1. Cole o autocolante de alinhamento na parede. Perfurar quatro buracos na parede. Em seguida martele as âncoras nos buracos e fixe a placa com os parafusos fornecidos. 2. Fixe o suporte de intersecção na lateral da Câmara de Rede com dois parafusos. 3.
- Page 5 Montagem da Ligação de Cabos Conector Impermeável IMPORTANTE: Componentes do Conector Impermeável Caso precise abrir a tampa frontal, lembre-se de apertar depois para que câmera apresente sua Dado de Parafusagem (A) característica a prova d'água. Selo (B) Vedções (C) Compartimento (D) Dado de Selamento Definição do Pino Definição do Pino...
- Page 6 Passos de Montagem 1. Desmontar os componentes do conector impermeável na parte (A) ~ (E) como mostrado acima. 2. Abra a tampa traseira da Câmara de Rede. 3. Remova o bloqueador de borracha da parte inferior da Câmara de Rede e fixe a porca do parafuso (A) firmemente.
- Page 7 Conector de Cabo RJ45 Dimensão de Cabo RJ45 (unidade: mm) Componentes do Conector Impermeável Dado de Selamento (A) Selo (B) Dado de Parafusagem (C) Compartimento Gaxeta (E) Passos de Montagem Introduza o compartimento Introduza o selo no comparti- Prepare um cabo Ethernet e no dado de parafusagem.
- Page 8 Utilização da Rede Alimentação através da Ethernet (Power over Ethernet - PoE) Quando utilizar um switch activado por PoE A câmara é compatível com PoE, permitindo a transmissão de emergia e de dados através de um único cabo de Ethernet. Consulte a ilustração seguinte para ligar a câmara a um switch activado por PoE, através de um cabo de Ethernet.
- Page 9 2. O programa procederá à análise do seu ambiente de rede. Após a análise da rede, clique no botão “Next” (“Seguinte”) para continuar o programa. 3. O programa procura os Receptores de Vídeo VIVOTEK, os Servidores de Vídeo ou as Câmaras de Rede na mesma LAN.
- Page 10 3. Fixe o protector solar com os dois parafusos fornecidos. Acessórios VIVOTEK também fornece outros acessórios para aplicações versáteis como mostrado nas seguintes ilustrações. Visite a website oficial da VIVOTEK para maior informação sobre a compra. Suporte para Montagem Suporte para Montagem...
