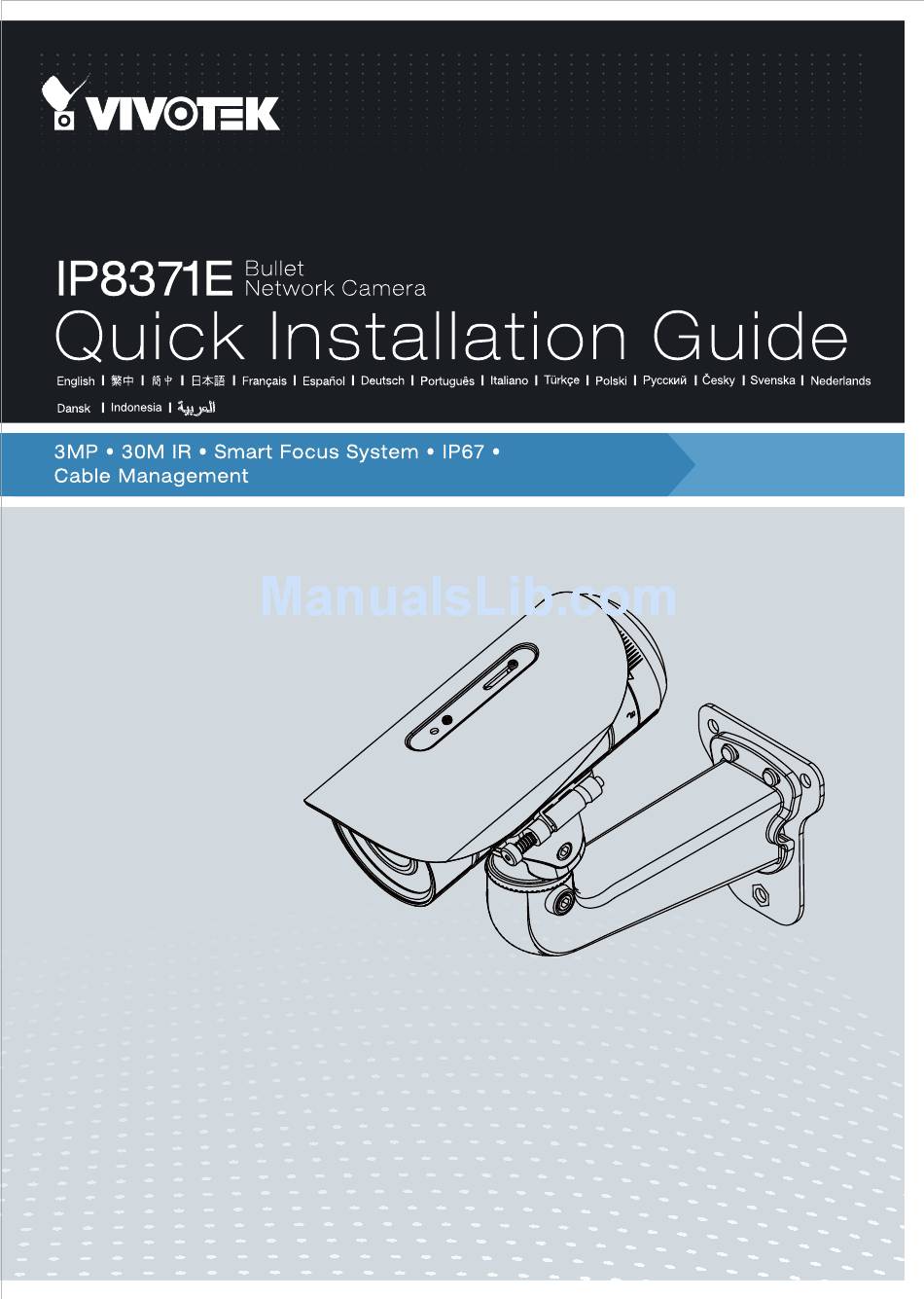

Vivotek ip8371e Quick Start Manual
Bullet network camera
Hide thumbs
Also See for ip8371e:
- User manual (203 pages) ,
- Quick installation manual (12 pages) ,
- Technical specifications (2 pages)
Related Manuals for Vivotek ip8371e
Summary of Contents for Vivotek ip8371e
-
Page 2: Obsah Balení
Nevkládejte do síťové kamery žádné předměty, například jehly. Obsah balení Sluneční clona / Klíč / RJ45 vnitřní / IP8371E s kabelem RJ45 Spojka / Oboustranná páska / Šrouby Konzola k montáži na stěnu Vodotěsný konektor pro pouzdro pro síť Ethernet RJ45 Nálepka pro vyrovnání... - Page 3 Stručná instalační příručka CD se softwarem IP8371E Network Bullet Camera Quick Installation Guide English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska 2MP • Outdoor • Day & Night Cable Management Záruční karta Fyzický popis...
-
Page 4: Instalace Hardwaru
Instalace hardwaru 1. Nalepte nálepku pro vyrovnání na zeď. Do stěny vyvrtejte čtyři otvory. Do otvorů vklepněte kladivem dodané plastikové hmoždinky a zajistěte destičku pomocí dodaných šroubků. 2. Konzoli připevněte pomocí dvou šroubů ke straně síťové kamery. 3. Kabel RJ45 veďte skrz přední otvor držáku na zeď. (Pokud chcete používat externí zařízení, například snímače nebo alarmy, postup montáže najdete na další... - Page 5 Instalace kabelů Vodotěsný konektor DŮLEŽITÉ: Části vodotěsného konektoru Pokud byste potřebovali otevřít přední kryt, Matice šroubu (A) nezapomeňte jej pak dobře utáhnout, aby kamera zůstala vodotěsná. Zámek (B) Těsnění (C) Pouzdro (D) Matice zámku (E) Zapojení kolíků Zapojení kolíků AC 24 V vstup AC 24 V vstup DC12 V+ vstup DC12 V- vstup...
- Page 6 Kroky montáže 1. Rozeberte vodotěsný konektor na jednotlivé části (A) ~ (E) podle obrázku nahoře. 2. Otevřete zadní kryt síťové kamery. 3. Odstraňte gumovou záslepku ze spodní části síťové kamery a pevně zašroubujte matici (A). 4. Jako zdroj napájení si můžete vybrat AC 24 V nebo DC 12 V. Podle následujícího schématu protáhněte kabely elektrického vedení...
- Page 7 Konektor kabelu RJ45 Rozměr kabelu RJ45 (mm) Části vodotěsného konektoru Matice zámku (A) Zámek (B) Matice šroubu (C) Pouzdro (D) Těsnění (E) Kroky montáže Vložte zámek do pouzdra. Vložte pouzdro do matice Připravte si kabel pro síť šroubu. Ethernet a odstraňte na konci izolaci.
- Page 8 Vytvoření sítě Power over Ethernet (PoE) Při používání přepínače podporujícího technologii PoE Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu technologii PoE podle následující ilustrace. Přepínač...
- Page 9 2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem klepnutím na tlačítko „Next“ (Další). 3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN. 4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu MAC, která...
- Page 10 2. Upevněte k síťové kameře dodanou sluneční clonu a posuňte ji do požadované polohy. 3. Upevněte sluneční clonu dvěma dodanými šrouby. Doplňky Společnost VIVOTEK poskytuje i další doplňky k mnohostrannému použití, viz následující ilustrace. Více informací o možném nákupu získáte na webových stránkách společnosti VIVOTEK. Konzola k montáži na stožár Rohová...
