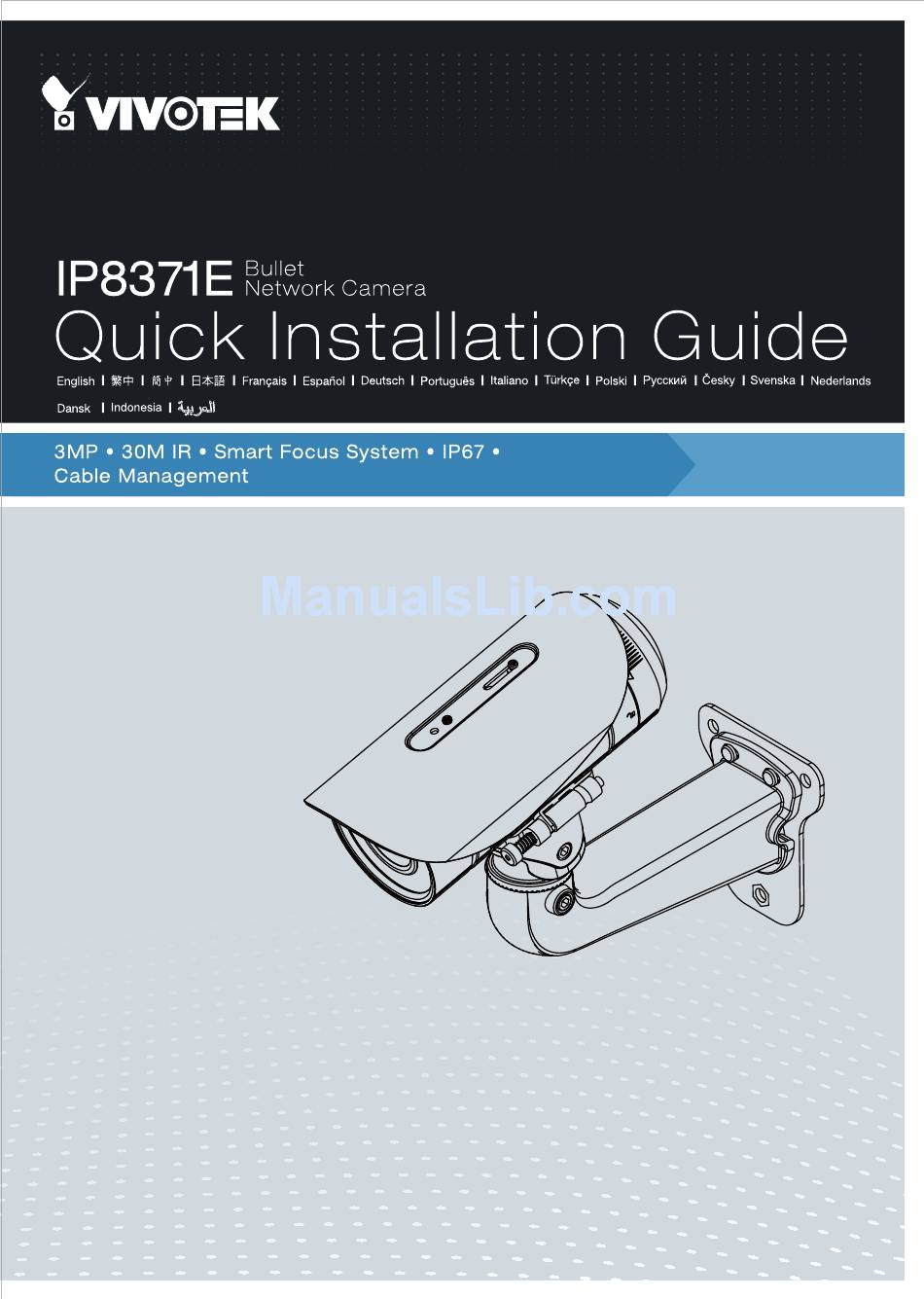

Vivotek IP8371E Quick Installation Manual
Bullet network camera
Hide thumbs
Also See for IP8371E:
- User manual (203 pages) ,
- Quick installation manual (12 pages) ,
- Quick start manual (11 pages)
Advertisement
Quick Links
Advertisement
Related Manuals for Vivotek IP8371E
Summary of Contents for Vivotek IP8371E
- Page 2 安裝前應注意事項 如果發現網路攝影機出現煙霧或聞到 有關操作時的溫度，請參閱使用者說明 異味時，請立即關閉電源。 書。 閃電時，請勿碰觸網路攝影機。 請勿將網路攝影機擺放在不穩定的物 體上。 請勿讓網路攝影機掉落地面。 請勿將任何物件插入網路攝影機，例 如細針。 檢查包裝內容物 遮陽罩 / 扳手 / RJ45母對母連接器 IP8371E (含RJ45纜線) (Female/Female Coupler) / 雙面膠 / 螺絲 壁掛腳架 RJ45纜線的防水接頭 校準貼紙/防潮包 防水接頭(備用) TC-10...
- Page 3 快速安裝手冊 軟體光碟 IP8371E Network Bullet Camera Quick Installation Guide Türkçe Русский Česky Svenska English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Polski 2MP • Outdoor • Day & Night Cable Management 產品保固卡 實體外觀說明 鏡頭 紅外線LED燈 光線感應器 縮小 放大 自動對焦鈕...
- Page 4 硬體架設 1. 將校準貼紙貼至牆面上。在牆面上鑽四個孔洞。然後將塑膠錨釘敲入導孔中，並以隨附的螺絲鎖附 掛版。 2. 用兩顆螺絲將ㄇ型支架鎖附至網路攝影機側邊。 3. 將 RJ45 纜線穿過壁掛腳架前端開口。 (如欲外接諸如感應器或警報等裝置，請參考下頁的組裝步 驟。) 4. 推彈簧卡榫，並將支架勾入壁掛腳架的溝槽中。 5. 將腳架另一側的兩個螺絲鎖緊。 6. 將腳架掛於掛版上。 7. 以隨附的螺絲固定壁掛腳架。 8. 調整腳架的方向，瞄準欲拍攝的區域。 TC-12...
- Page 5 組裝纜線 重要： 防水接頭 如需打開前蓋，作業結束後請務必鎖緊，使攝影機 防水接頭組件 維持防水性能。 螺母(A) 密封塞(B) 密封塞條(C) 外罩(D) 密封螺母(E) 針腳定義 針腳定義 AC 24V 輸入 AC 24V 輸入 DC12V+ 輸入 DC12V- 輸入 EXT_MIC 音訊輸出 Pin number 音訊接地 TV 輸出 接地 TC-13...
- Page 6 組裝步驟 1. 如上所示，將防水接頭組件拆卸成(A) ~ (E)。 2. 打開網路攝影機的背蓋。 3. 移除網路攝影機底部的橡膠，並鎖緊螺母 (A)。 4. 您可以選擇使用 AC24V 或 DC12V 輸入做為電源，如下圖所示，將電源線穿過壁掛腳架及防水接 頭 (E --> D --> B --> A)。 將電源線穿過橡膠密封塞 (B)，然後將電源線連接至接線端子。 5. 如欲外接諸如感應器或警報等裝置，如下圖所示，請將纜線穿過壁掛腳架及防水接頭 (E --> D --> B --> A)。接著參照針腳定義，從一般I/O端子接線排進行接線。注意：建議使用2.0~2.8mm的纜線。 6. 將密封塞(B)推入外罩(D)。 7. 將密封塞條(C)塞入密封塞(B)上空的孔中以確實杜絕水氣。 8. 鎖緊密封螺母(E)。 9.
- Page 7 RJ45纜線接頭 RJ45纜線尺寸(單位：mm) 防水接頭組件 密封螺母(A) 密封塞(B) 螺母(C) 外罩(D) 墊片(E) 組裝步驟 將外罩嵌入螺母。 將密封塞嵌入外罩。 準備一條乙太網路纜線並撕 除部分外鞘。 建議纜線規格：O.D. 5.5~7 將撕除部分外鞘的乙太網路 用RJ45插頭拑住纜線。 將RJ45插頭推入外罩，然後 纜線穿過密封螺母與外罩。 旋緊密封螺母。 將墊片貼合至外罩前端。 連接乙太網路纜線與RJ45纜線，並將接頭鎖緊。 TC-15...
- Page 8 網路連線 使用乙太網路供電(PoE)的連接方式 當使用支援PoE的交換器時 此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下 圖，利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。 支援PoE之交換器 當使用不支援PoE的交換器時 請另外購買PoE injector來連接攝影機與不支援PoE的交換器。 PoE injector (選購) 不支援PoE之交換器 TC-16...
- Page 9 分配IP位址 1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation Wizard 2)。 2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按 鈕，繼續執行安裝程式。 3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影 機。 4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標 籤上序號一致的MAC位址上按兩下，以開啟網路攝影機的瀏覽器會話視窗。 準備使用 1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。 2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影 軟體，安裝在由多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關 文件。 有關進一步的設定，請參閱軟體CD上的使用手冊。 TC-17...
- Page 10 注意事項： 如果要在室外環境使用隨附的遮陽罩，請遵照下列步驟進行安裝： 1. 鎖緊所附的兩顆六角螺母。 2. 將隨附的遮陽罩裝至「網路攝影機」上，然後推移至所要的位置。 3. 以隨附的兩顆螺絲固定遮陽罩。 配件 VIVOTEK也為下列圖中的各式應用提供配件。請至VIVOTEK官方網站，以獲取更多購買 訊息。 角落式安裝支架 圓柱式安裝支架 TC-18...
