3.
Zusammenbau der Mechanik / Assambly of frame

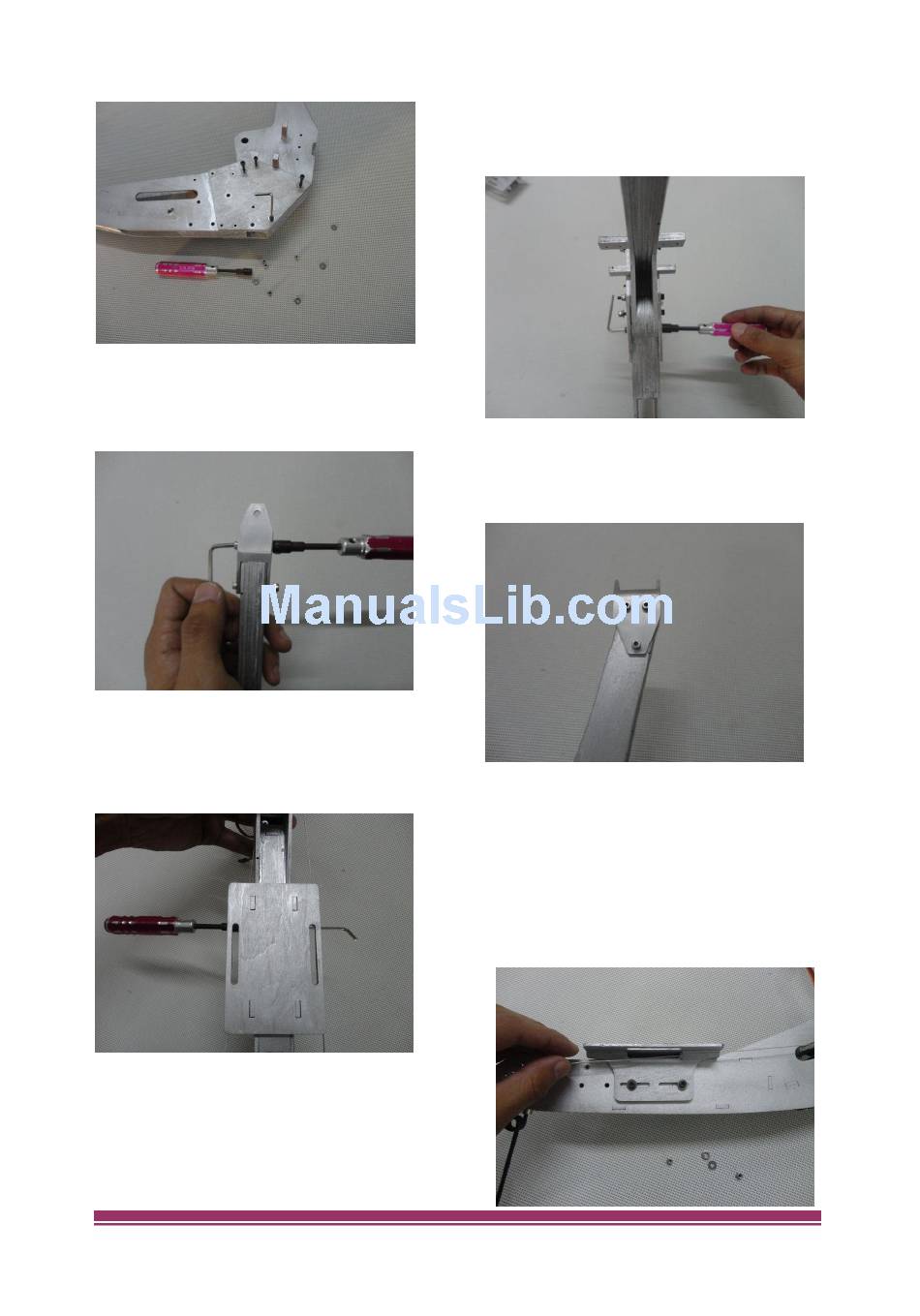

Assembly the wood Beam and carling with 4pcs
M3*40 screws, locking nuts and 8pcs M3 washers.
Assembly the cardan frame to the carling with 3pcs
M3*25 screws and locking nuts.
Install the battery frame with 2pcs M3*40 screws,
locking nuts and 4pcs washers. The battery frame can
be moved to adjust the C.G. When the position have
been confirmed, tightening the locking nuts.
Anleitung / Manual Hacker Autogyro „Calidus"
© 2013 Hacker Motor GmbH
Modellbau Lindinger GmbH
Modellbau Lindinger GmbH
Verschrauben Sie die Träger-Elemente aus Holz mit
vier M3x30 Schrauben, selbstsichernden Muttern und
8 Beilagschreiben.
Montieren Sie den Kardan-Rahmen mit drei M3x25
Schrauben und selbstsichernden Muttern.
Befestigen Sie den Akkuhalter mit zwei M3x40
Schrauben, selbstsichernden Muttern und vier
Unterlegscheiben.
Der Akkuhalter kann verschoben werden um den
Schwerpunkt einzustellen. Ist der richtige Schwerpunkt
gefunden, kann diese Position durch Festziehen der
Muttern festgelegt werden.
