Hacker Calidus 50E User Manual page 22

When you use motor frame B, the rudder should be in
the neutral position.
8.

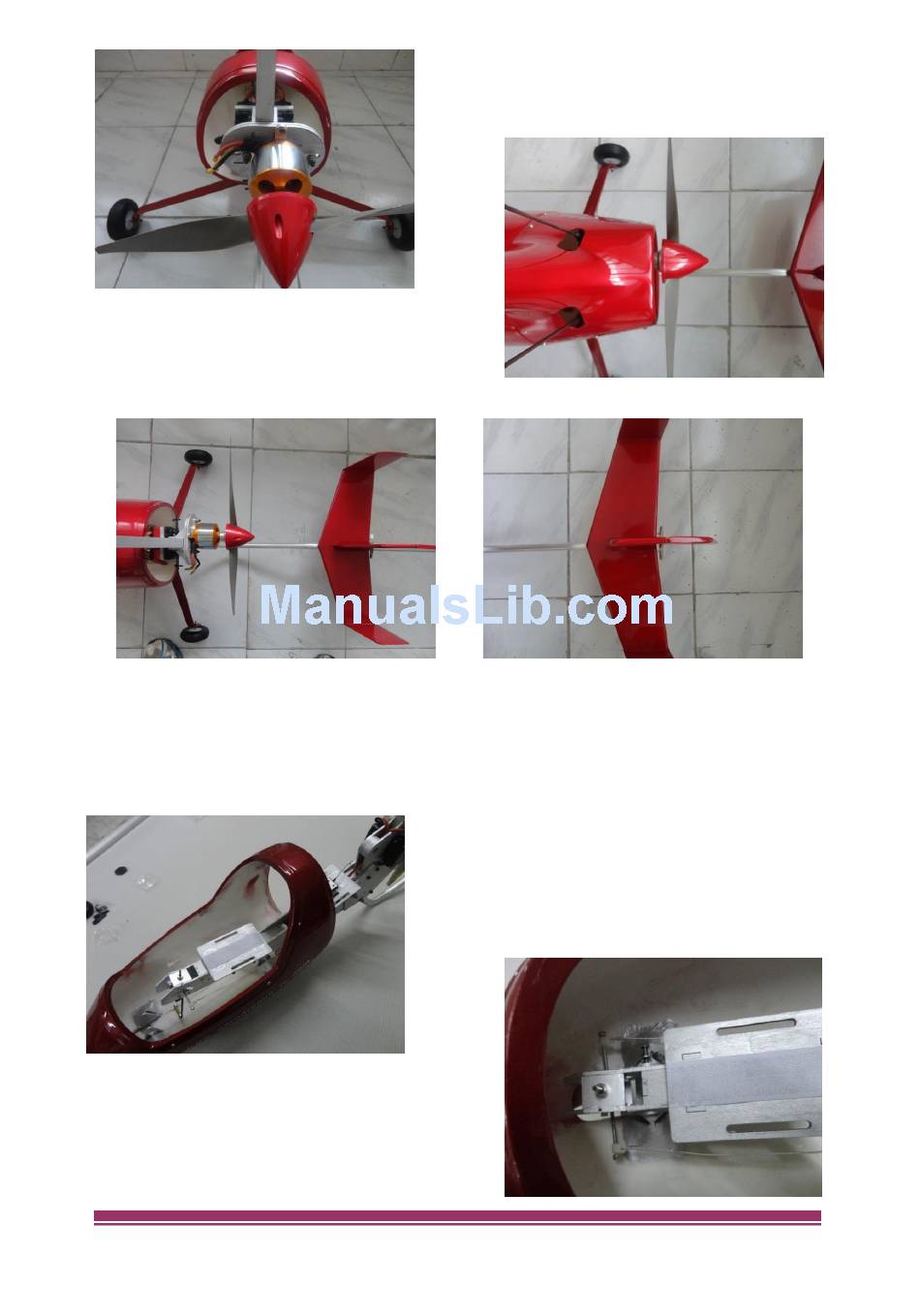

Rumpf- und Rahmenmontage / Fuselage and skeleton assembly
Insert the skeleton to the fiberglass fuselage slowly,
and confirm the assembly holes are superimposed, Fix
them with two M3*40 screws, locking nuts and four
M3 washers.
Anleitung / Manual Hacker Autogyro „Calidus"
© 2013 Hacker Motor GmbH
Modellbau Lindinger GmbH
Modellbau Lindinger GmbH
Wenn die Motoraufnahme B verwendet wird, bleibt
das Seitenleitwerk in Neutralstellung, also Parallel zum
Heckrohr.
Schieben Sie den Rahmen vorsichtig in den GFK-Rumpf
und stellen Sie sicher, dass die Befestigungsbohrungen
exakt übereinander liegen. Sichern Sie den Rahmen mit
vier M3x30 Schrauben, Unterlegscheiben und vier
selbstsichernden Muttern.
e-Mail: office@lindinger.at
Seite / page 22
