Tightening the locking nuts by small wrench patiently.
9.

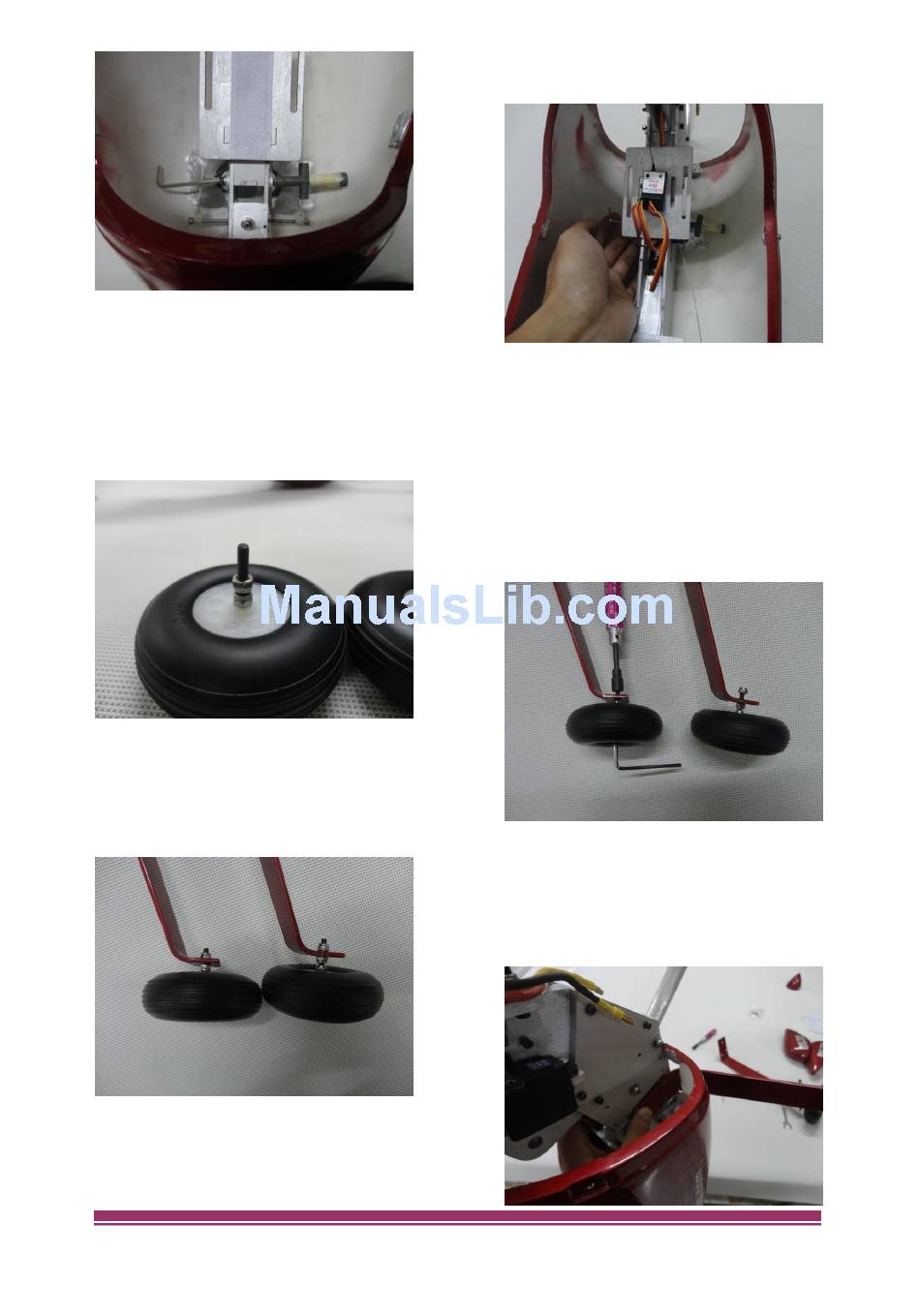

Zusammenbau des Landegestells / Landing gear assembly
The wheel axles(M4*45 screws) should be installed as
under pics. You can adjust the nuts gap to match the
wheel pants.
Insert the landing gear piece from fuselage bottom
groove to the beam, when three piece holes and beam
holes are superimposed, Fix the piece with 3pcs M4*40
screws, locking nuts and 6pcs M4 washers.
Anleitung / Manual Hacker Autogyro „Calidus"
© 2013 Hacker Motor GmbH
Modellbau Lindinger GmbH
Modellbau Lindinger GmbH
Ziehen Sie die Muttern mit einem kleinen Schlüssel
vorsichtig an.
Die Radachsen (M4x45 Schrauben) werden wie auf den
Fotos zu sehen montiert. Stellen Sie dabei die Muttern
so ein, dass sich die Räder noch leicht auf den Wellen
drehen.
Montieren Sie die Radachsen an den Fahrwerksbeinen
und führen Sie diese durch die Ausschnitte in den
Rumpf. Das Fahrwerk wird mit drei M4x40 Schrauben,
Unterlegscheiben und Flügelmuttern befestigt.
