3
Utilização da Rede

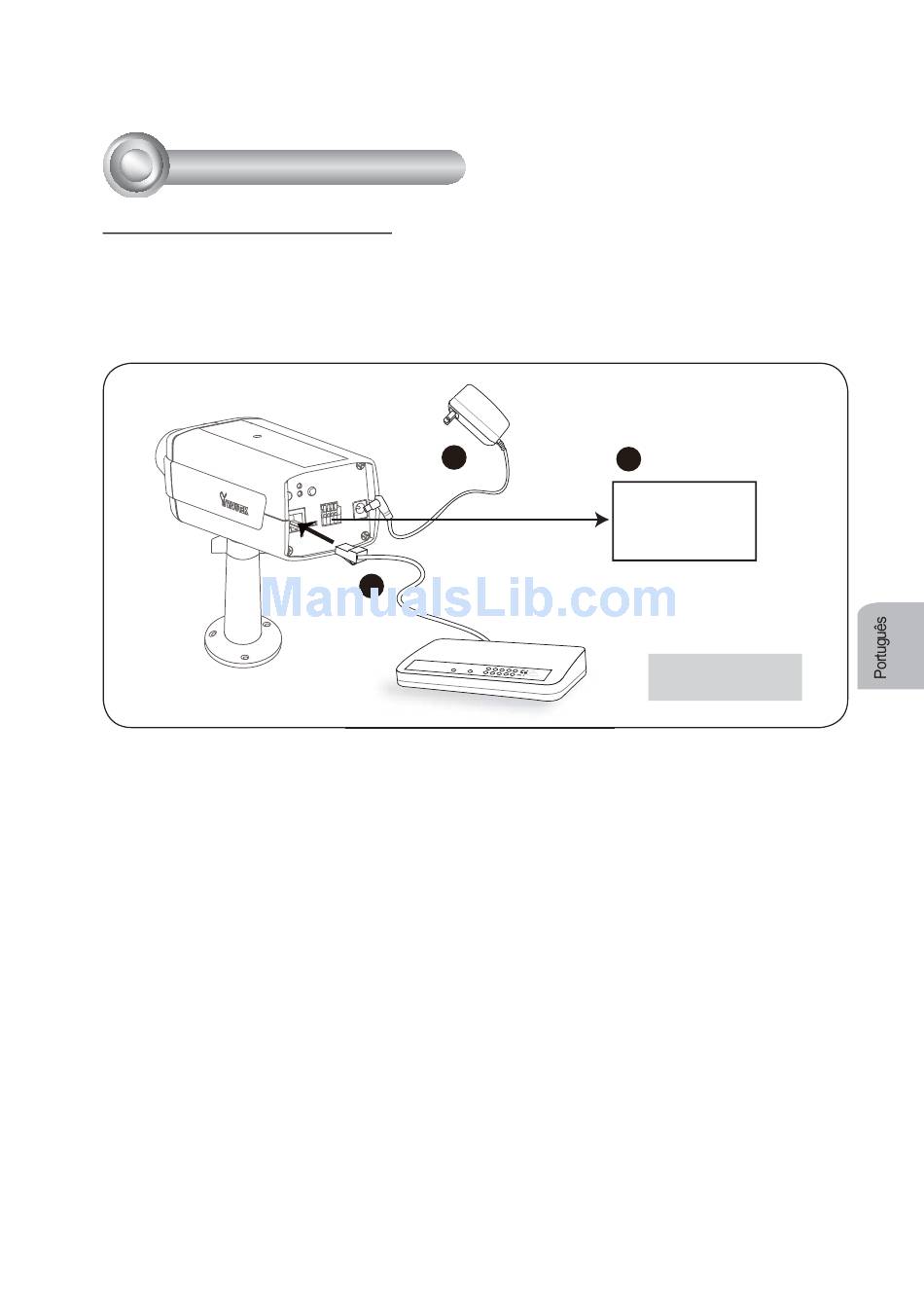

Ligação Geral (sem PoE)
1. Se possuir dispositivos externos tais como sensores e alarmes, faça a ligação da
E/S geral ao bloco terminal.
2. Ligue a câmara a um hub utilizando o cabo Ethernet.
3. Ligue o cabo de corrente da Câmara de Rede a uma tomada de parede.
3
2
61
1
1: Corrente +12V
2: Saída Digital
3: Entrada Digital
4: Terra
Switch de
Ethernet
