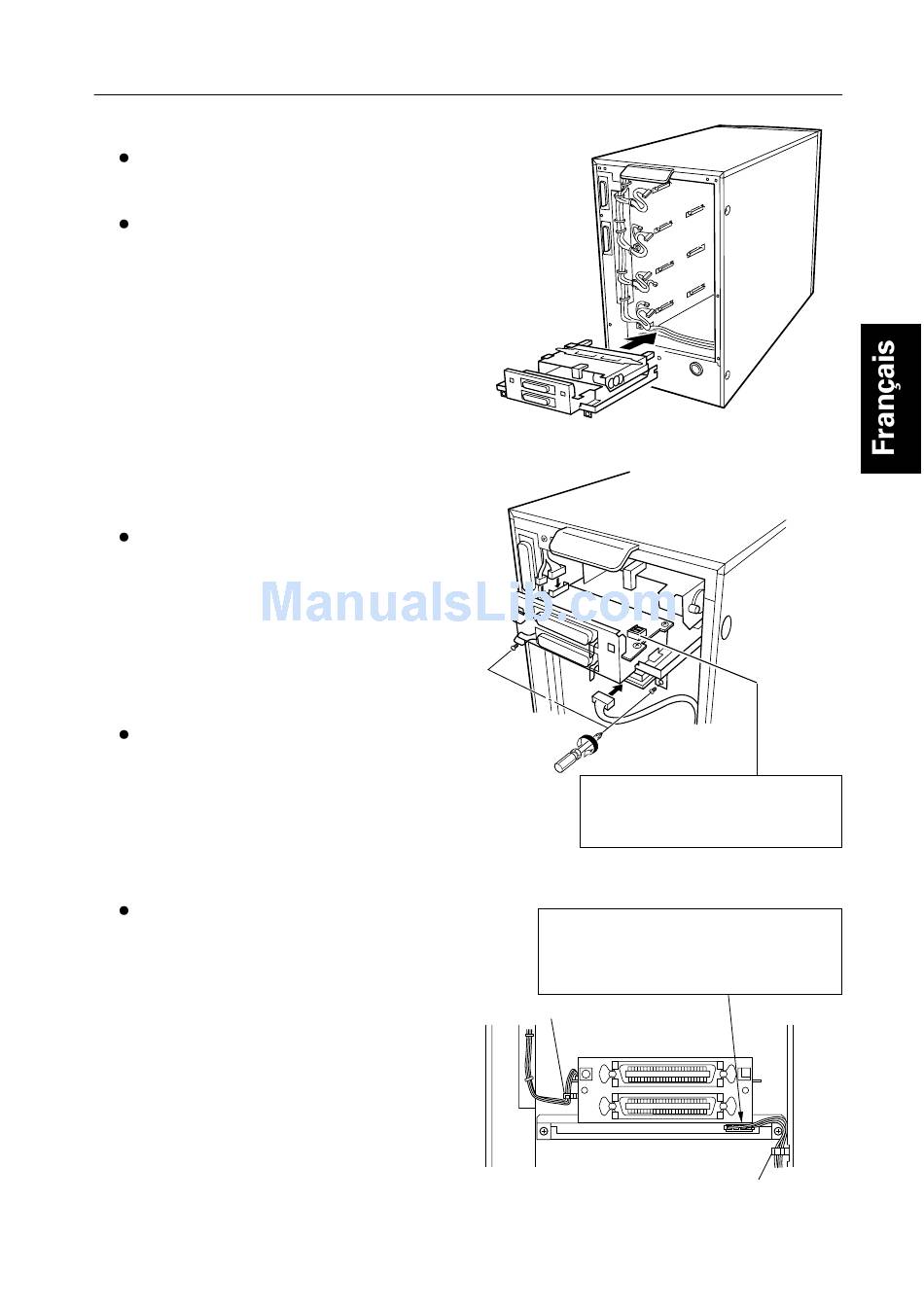

3. Insérez le lecteur de DVD-ROM
Faites coulisser le lecteur dans les guides
gauche et droit du changeur et insérez-
le dans la moitié de celui-ci.
Si vous installez plus d'un lecteur
supplémentaire à la fois, installez chacun
d'eux dans l'emplacement libre le plus
bas, en progressant de bas en haut (en
les installant de haut en bas, il serait
impossible d'insérer les connecteurs
nécessaires).
4. Terminez l'installation du lecteur de
DVD-ROM :
Reconnectez les deux connecteurs de
câblage de gauche et celui de droite.
Remarque : couleur du faisceau de fils
Lecteur n°4 (en haut) ................................. noir
Lecteur n°3 (troisième en partant du bas) ... bleu
Lecteur n°2 (Seconde en partant du bas) .. jaune
Lecteur n°1 (en bas) ................................ rouge
Assurez-vous que le lecteur est
c o m p l è t e m e n t i n s é r é d a n s s o n
emplacement, puis fixez-le à l'aide des
deux vis sur la gauche et sur la droite.
Fixez avec soin les deux câbles de
gauche et de droite en place à l'aide des
porte-câbles. Les câbles d'alimentation
inutilisés à droite doivent être remis dans
leur position d'origine.
* Pour l'installation de deux lecteurs ou
plus, répétez les étapes 3 et 4 pour
chaque lecteur à installer.
INSTALLATION DU LECTEUR DE DVD-ROM
Attention
Ajustez soigneusement les câbles en
position pour qu'ils n'obstruent pas le
panneau arrière.
Porte-câble
Ne modifiez pas la position de ces
commutateurs qui sont utilisés
lors des opérations d'entretien.
Porte-câble
