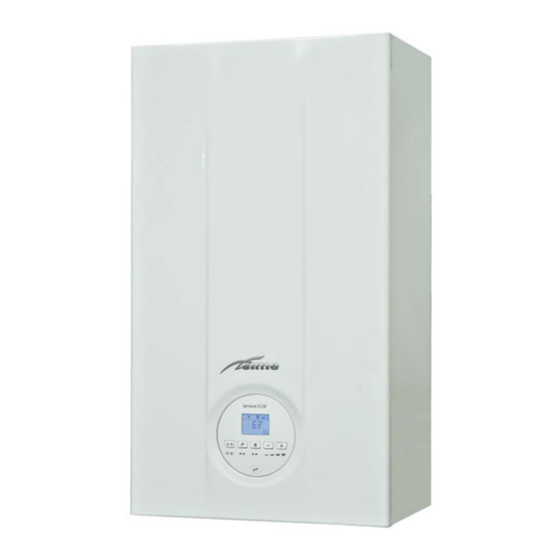

Sime Brava Slim HE 25 T Installation And Maintenance Manual

Sime Brava Slim HE 25 T Installation And Maintenance Manual

Condensing wall mounted boiler
Hide thumbs Also See for Brava Slim HE 25 T:
Table of Contents
  • Español

    • Table of Contents
    • 1 Descripción del Aparato

      • Características
      • Dispositivos de Control y Seguridad
      • Identificación
      • Estructura
      • Características Técnicas
      • Circuito Hidráulico de Principio
      • Sondas
      • Vaso de Expansión
      • Bomba de Circulación
      • Panel de Mandos
      • Esquema Eléctrico
    • 2 Instalación

      • Recepción del Producto
      • Dimensiones y Peso
      • Desplazamiento
      • Local de Instalación
      • Nueva Instalación O Instalación en Lugar de Otro Aparato
      • Limpieza de la Instalación
      • Tratamiento del Agua de la Instalación
      • Montaje de la Caldera
      • Conexiones Hidráulicas
        • Accesorios Hidráulicos (Opcionales)
      • Recogida/Descarga del Agua de Condensación
      • Alimentación de Gas
      • Evacuación de Humos y Aspiración de Aire Comburente
        • Conductos Coaxiales (Ø 60/100Mm y Ø 80/125Mm)
        • Conductos Separados (Ø 60 MM y Ø 80 MM)
      • Conexiones Eléctricas
        • Sonda Externa
        • Cronotermostato O Termostato de Ambiente
        • EJEMPLOS de Uso de Dispositivos de Mando/ Control en Determinados Tipos de Instalación de Calefacción
      • Llenado y Vaciado
        • Operaciones de LLENADO
        • Operaciones de VACIADO
    • 3 Puesta en Servicio

      • Operaciones Preliminares
      • Primera Puesta en Funcionamiento
        • Procedimiento de Autocalibración
      • Consulta y Ajuste de Parámetros
      • Lista de Parámetros
      • Códigos de Fallos / Averías
      • Consulta de Datos de Funcionamiento y Contadores
      • Comprobaciones
        • Función Deshollinador
      • Cambio del Gas Utilizable
    • 4 Mantenimiento

      • Reglamentos
      • Limpieza Externa
      • Limpieza de la Cubierta
        • Limpieza Interna
          • Desmontaje de Los Componentes
          • Limpieza del Quemador y de la Cámara de Combustión
          • Operaciones Finales
          • Revisión del Electrodo de Encendido/Detección
        • Comprobaciones
          • Comprobación de la Presurización del Vaso de Expansión
          • Revisión del Conducto de Humos
        • Mantenimiento Extraordinario
        • Posibles Fallos de Funcionamiento y Soluciones
  • Português

    • 1 Descrição DO Aparelho

      • Características
      • Dispositivos E Controlo E Segurança
      • Identificação
      • Estrutura
      • Características Técnicas
      • Circuito Hidráulico de Partida
      • Sondas
      • Câmara de Expansão
      • Bomba de Circulação
      • Painel de Comandos
      • Esquema Elétrico
    • 2 Instalação

      • Receção Do Produto
      • Dimensões E Peso
      • Movimentação
      • Local de Instalação
      • Nova Instalação ou Instalação Em Substituição de Outro Aparelho
      • Limpeza das Instalações
      • Tratamento da Água das Instalações
      • Montagem da Caldeira
      • Ligações Hidráulicas
        • Acessórios Hidráulicos (Opcionais)
      • Recolha/Descarga Condensação
      • Alimentação Gás
      • Descarga de Gases E Aspiração Do Ar Comburente
        • Condutas Coaxiais (Ø 60/100Mm E Ø 80/125Mm)
        • Condutas Separados (Ø 60Mm E Ø 80Mm)
      • Conexões Elétricas
        • Sonda Externa
        • Cronotermóstato ou Termóstato Ambiente
        • EXEMPLOS de Utilização de Dispositivos
          • De Comando/Controlo Em Alguns Tipos de
          • Instalações de Aquecimento
      • Enchimento E Esvaziamento
        • Operações de ENCHIMENTO
        • Operações de ESVAZIAMENTO
    • 3 Colocação Em Funcionamento

      • Operações Preliminares
      • Antes de Colocar Em Funcionamento
        • Procedimento de Autocalibração
      • Visualização E Configuração Dos Parâmetros
      • Lista Parâmetros
      • Códigos das Anomalias/Avarias
      • Visualização Dos Dados de Funcionamento E Contadores
      • Verificações
        • Função Limpa-Chaminés
      • Substituição Do Gás Utilizável
    • 4 Manutenção

      • Regulamentações
      • Limpeza Externa
        • Limpeza da Armação Exterior
      • Limpeza Interna
        • Desmontagem Dos Componentes
        • Limpeza Do Queimador E da Câmara de Combustão
        • Verificação Do Elétrodo de Acendimento/ Detecção
        • Operações Conclusivas
      • Controlos
        • Controlo da Conduta de Gases
        • Monitorização da Pressurização da Câmara de Expansão
      • Manutenção Extraordinária
      • Eventuais Anomalias E Reparações
  • Русский

    • 1 Описание Аппарата

      • Основные Характеристики
      • Устройства Контроля И Безопасности
      • Идентификация Товара
      • Конструкция
      • Технические Характеристики
      • Принципиальная Гидравлическая Схема
      • Датчики
      • Расширительный Бак
      • Циркуляционный Насос
      • Панель Управления
      • Электрическая Схема
    • 2 Монтаж

      • Приемка Товара
      • Габаритные Размеры И Вес
      • Перемещение
      • Помещение Для Установки
      • Установка В Новой Системе Или Замена В Уже Существующий Гидравлической Системе
      • Очистка Системы
      • Обработка Воды В Системе
      • Монтаж Котла
      • Гидравлические Подключения
        • Гидравлические Аксессуары (Опция)
      • Сбор/Слив Конденсата
      • Питающий Газ
      • Системы Отвода Дымовых Газов И Забора Воздуха Для Горения
        • Коаксиальные Трубопроводы (Ø 60/100Мм И 80/125Мм)
        • Раздельные Трубопроводы (Ø 60Мм И Ø 80Мм)
      • Электрические Подключения
        • Датчик Наружной Температуры
        • Программируемый Или Комнатный
          • Термостат
        • ПРИМЕРЫ Использования Устройств Управления/Контроля В Некоторых Вариантах Системы Отопления
      • Наполнение И Опорожнение
        • Процедура НАПОЛНЕНИЯ
        • Процедура ОПОРОЖНЕНИЯ
    • 3 Запуск Котла

      • Предварительные Работы
      • Первый Запуск Котла
        • Процедура Самокалибровки
      • Отображение И Настройка Параметров
      • Список Параметров
      • Коды Неисправностей / Поломок
      • Отображение Рабочих Данных И Показаний Счетчиков
      • Проверки
        • Функция "Трубочист
      • Смена Типа Питающего Газа
      • Техническое Обслуживание
        • Уход
        • Наружная Чистка
          • Чистка Панелей Корпуса
        • Внутренняя Чистка
          • Демонтаж Компонентов
          • Заключительные Работы
          • Очистка Горелки И Камеры Сгорания
          • Проверка Электрода Розжига / Обнаружения Пламени
        • Проверки
          • Газовых Дымов И Забора Воздуха Горения
          • Проверка Нагнетания Давления Расширительного Бака
          • Проверка Трубопроводов Системы Отвода
        • Внеочередное Техобслуживание
        • Поиск И Устранение Неисправностей

Advertisement

Available languages

Available languages

  • ENGLISH, page 58

Quick Links

Brava Slim HE 25 T
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUAL PARA A INSTALAÇÃO E A MANUTENÇÃO
INSTALLATION AND MAINTENANCE MANUAL
ИНСТРУКЦИЯ ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Fonderie SIME S.p.A.
Calderas murales de condensación
Caldeiras de parede de condensação
Condensing wall mounted boiler
Навесные конденсационные котлы
ES
PT
EN
RU
6322786A - 12/2014 - R0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Brava Slim HE 25 T and is the answer not in the manual?

Questions and answers

Summary of Contents for Sime Brava Slim HE 25 T

  • Page 1 Calderas murales de condensación Caldeiras de parede de condensação Condensing wall mounted boiler Навесные конденсационные котлы Brava Slim HE 25 T MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUAL PARA A INSTALAÇÃO E A MANUTENÇÃO INSTALLATION AND MAINTENANCE MANUAL ИНСТРУКЦИЯ ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ...
  • Page 2 – Con el fin de garantizar la máxima eficiencia del de la red de alimentación eléctrica. aparato, Sime recomienda realizar su revisión y – Exponer la caldera a los agentes atmosféricos. mantenimiento con frecuencia ANUAL .
  • Page 3: Table Of Contents

    SIME S.p.A., con domicilio en via Garbo 27, 37045 Legnago (VR, 2.13.3 EJEMPLOS de uso de dispositivos de mando/ Italia), DECLARA QUE las calderas modelo Brava Slim HE 25 T son control en determinados tipos de instalación conformes a dichas Directivas Comunitarias.
  • Page 4: Descripción Del Aparato

    Estas son las principales decisiones de está situada por dentro del panel diseño que Sime ha adoptado para las calderas Brava Slim HE 25 T: Placa de datos técnicos: – el quemador de microllama con premezclado total combinado delantero de la caldera y contiene los datos técnicos y...
  • Page 5: Estructura

    Estructura Purgador del cuerpo de intercambio Válvula de seguridad de la instalación Intercambiador de calor Descarga de la caldera Puerta de la cámara de combustión Bomba de la instalación Manguera Transductor presión de agua Visor de llama Válvula de purga automática Electrodo de encendido/detección Mezclador aire-gas Termostato de seguridad térmica...
  • Page 6: Características Técnicas

    Características técnicas DESCRIPCIÓN Brava Slim HE 25 T CERTIFICACIÓN Países de destino IT – ES – PT – GR – SI Combustible G20 - G31 Número PIN (CE) 1312CP5936 Categoría II2H3P Tipo B23P - B33P - B53P - C13 - C33 - C43 - C53 - C63 - C83 Clase NO 5 (<...
  • Page 7: Circuito Hidráulico De Principio

    1051 1024 100°C Vaso de expansión El vaso de expansión instalado en las calderas presenta las siguientes características: Descripción Brava Slim HE 25 T A cargo Capacidad total del instalador Presión de precarga Fig. 3 Capacidad útil Contenido máximo de la instalación (*)
  • Page 8: Bomba De Circulación

    Bomba de circulación 1.10 Panel de mandos El siguiente gráfico contiene la curva de caudal-presión útil a disposición de la instalación de calefacción. PRESIÓN RESIDUAL (mbar) 1000 1200 CAUDAL (l/h) Fig. 4 El siguiente gráfico contiene la curva de caudal-presión útil a disposición del serpentín del calentador remoto.
  • Page 9 si se pulsa cualquier tecla durante más de 30 segundos, NOTA: aparece el aviso de fallo, sin impedir el funcionamiento de la caldera.El aviso desaparece cuando se restablecen las condiciones normales. PANTALLA “VERANO” . El símbolo aparece en la modalidad de funcionamiento "Verano"...
  • Page 10: Esquema Eléctrico

    1.11 Esquema eléctrico NEGRO AZUL MARRÓN NEGRO 4 3 2 1 NEGRO MARRÓN AZUL 4 5 6 MARRÓN AZUL ROJO CN12 CN13 CN15 CN14 CN11 ROJO CD. 6324920 Línea Sonda del calentador Neutro Termostato de seguridad Fusible (3.15AT) Termofusible Transformador de encendido Sonda de humos Bomba de la instalación Válvula desviadora...
  • Page 11: Instalación

    INSTALACIÓN Recepción del producto Descripción Brava Slim HE 25 T L (mm) Los aparatos Brava Slim HE 25 T se entregan en un único bulto P (mm) protegido por un embalaje de cartón. H (mm) Peso (kg) 27,5 Desplazamiento Una vez desembalado el aparato, se desplazará manualmente inclinándolo y levantándolo, agarrándolo por los puntos que se...
  • Page 12: Nueva Instalación O Instalación En Lugar De Otro Aparato

    Nueva instalación o instalación en lugar de otro aparato Las calderas Brava Slim HE 25 T incluyen de serie una plantilla de papel para su montaje en una pared sólida. Cuando se monten las calderas Brava Slim HE 25 T en instalaciones Para la instalación:...
  • Page 13: Conexiones Hidráulicas

    Mb G 2.11 Alimentación de gas Las calderas Brava Slim HE 25 T salen de fábrica preparadas para el gas G20 y pueden funcionar también con G31 sin necesidad de ninguna conversión mecánica. Solo hay que seleccionar el Fig. 13 parámetro “03”...
  • Page 14: Evacuación De Humos Y Aspiración De Aire Comburente

    Evacuación de humos y aspiración de aire comburente Las calderas Brava Slim HE 25 T deberán equiparse con los debidos conductos de evacuación de humos y aspiración de aire comburente. Estos conductos se consideran parte integrante de la caldera y son suministrados por Sime en kits accesorios, que se deben pedir por separado del aparato según los tipos admitidos y las exigencias de la instalación.
  • Page 15: Conductos Coaxiales (Ø 60/100Mm Y Ø 80/125Mm)

    Para la ejecución de las salidas con conductos separados hay que utilizar el “divisor aire-humos”, que se debe pedir por separado Descripción Código Brava Slim HE 25 T de la caldera, al cual habrá que conectar los demás accesorios Aspiración Evacuación (seleccionándolos entre los de la tabla) para completar el grupo...
  • Page 16: Conexiones Eléctricas

    Código Brava Slim HE 25 T que se debe conectar a la red de 230V~50 Hz. En caso de sustitución, el recambio deberá pedirse a Sime . Aspiración Evacuación Así pues, solo hay que realizar las conexiones de los componentes Codo a 90°...
  • Page 17: Sonda Externa

    – extraiga los tornillos (3) de fijación del cuadro de mandos (4) ADVERTENCIA – mueva el cuadro (4) hacia arriba (a) manteniéndolo en las guías Es obligatorio: laterales (5) hasta el final del recorrido – emplear un interruptor magnetotérmico omnipolar, –...
  • Page 18: Cronotermostato O Termostato De Ambiente

    2.13.2 Cronotermostato o termostato de ambiente Instalación con UNA ZONA directa, sonda externa y termostato de ambiente. La conexión eléctrica del cronotermostato o del termostato de ambiente se ha descrito previamente. Para montar el componente en el local que desea se controlar, siga las instrucciones del embalaje.
  • Page 19: Llenado Y Vaciado

    – consulte la presión que indica la pantalla y, de ser necesario, siga llenando hasta llegar al valor de presión correcto Las calderas Brava Slim HE 25 T no están equipadas con llave de – cierre el tapón de la válvula de purga automática (3) carga, que debe estar montada en el retorno de la instalación.
  • Page 20: Puesta En Servicio

    PUESTA EN SERVICIO Operaciones preliminares Antes de poner en servicio el aparato asegúrese de que: – el tipo de gas sea aquel para el que está preparado el aparato – las llaves de paso del gas, de la instalación térmica y de la instalación de agua estén abiertas –...
  • Page 21: Consulta Y Ajuste De Parámetros

    Consulta y ajuste de parámetros si se mantienen pulsadas las teclas NOTA: desplazamiento es rápido. Para entrar en el menú de parámetros: – desde la modalidad seleccionada (ej. INVIERNO) – al llegar al parámetro cuyo valor se desea modificar, en el campo habilitado, pulse las teclas >...
  • Page 22: Códigos De Fallos / Averías

    Unidad de Tipo Nº Descripción Rango Paso medida defecto Función de los relés externos 2 0 = no se utiliza; 1 = alarma remota NA; 2 = alarma remota NC; 3 = válvula de zona; 4 = carga automática; 5 = demanda hacia exterior; 6 0 ..
  • Page 23: Consulta De Datos De Funcionamiento Y Contadores

    TABLA DE CONSULTA DE INFORMACIÓN Consulta de datos de funcionamiento y contadores Unidad de Tipo Nº Descripción Rango Paso medida Una vez que la caldera esté en funcionamiento, el técnico Consulta de la habilitado podrá consultar los datos de funcionamiento y los versión sw contadores siguiendo estos pasos: Consulta de la sonda...
  • Page 24: Comprobaciones

    Comprobaciones 3.7.1 Función deshollinador La función deshollinador es de utilidad al técnico de mantenimiento cualificado para verificar la presión de alimentación, para recabar los parámetros de combustión y para medir el rendimiento de combustión requerido por la legislación vigente. Esta función dura 15 minutos, y para activarla hay que seguir estos pasos: –...
  • Page 25: Cambio Del Gas Utilizable

    – pulse la tecla para salir del "Procedimiento deshollinador”. Los modelos Brava Slim HE 25 T pueden funcionar con G20 o a La pantalla mostrará la temperatura del agua de impulsión de G31 sin ninguna conversión mecánica. Solo hay que seleccionar el la caldera parámetro “PAR 03”...
  • Page 26: Mantenimiento

    MANTENIMIENTO Reglamentos Limpieza interna Para que el aparato funcione de manera correcta y eficiente, se 4.3.1 Desmontaje de los componentes recomienda que el usuario encargue a un técnico profesional cualificado la realización de las tareas de mantenimiento, con Para acceder a los componentes internos de la caldera: frecuencia ANUAL .
  • Page 27: Limpieza Del Quemador Y De La Cámara De Combustión

    – afloje las abrazaderas (6) y extraiga el tubo de aspiración de ADVERTENCIA aire (7) Proceda con cuidado al extraer el grupo (13), para no – desenrosque la tuerca (8) estropear los aislamientos internos de la cámara de – extraiga los conectores (9) del ventilador y desconecte el cable combustión y la junta de la puerta.
  • Page 28: Mantenimiento Extraordinario

    Mantenimiento extraordinario Tipo Nº Fallo Solución En caso de sustitución de la tarjeta electrónica ES OBLIGATORIO - Compruebe la rotación del rotor de la bomba de la ajustar los parámetros de la manera indicada en la tabla. No hay circulación de instalación Tipo Nº...
  • Page 30 – O aparelho deve ser destinado à utilização prevista detetado o cheiro a combustível ou a gases não pela Sime , que não é responsável pelos danos queimados. Neste caso: causados a pessoas, animais ou objetos, por erros de - arejar o local, abrindo as portas e as janelas;...
  • Page 31 Características técnicas ......34 As caldeiras Brava Slim HE 25 T estão em conformidade com a: Circuito hidráulico de partida .
  • Page 32: Descrição Do Aparelho

    Características Identificação são caldeiras de parede de condensação de As caldeiras Brava Slim HE 25 T podem ser identificadas por: Brava Slim HE 25 T última geração, que Sime realizou para o aquecimento e para a é posicionada no exterior da Etiqueta da embalagem: produção de água sanitária quando estão acopladas a um ebulidor...
  • Page 33: Estrutura

    Estrutura Ventilação do corpo de troca Válvula de segurança do equipamento Permutador de calor Descarga da caldeira Portinhola câmara de combustão Bomba do equipamento Mangueira Transdutor pressão água Visor chama Válvula de purga automática Elétrodo de ligar/detetar Misturador ar-gás Termóstato segurança térmica Câmara de expansão Sensor de ida Tubo aspiração ar...
  • Page 34: Características Técnicas

    Características técnicas DESCRIÇÃO Brava Slim HE 25 T CERTIFICAÇÃO Países de destino IT – ES – PT – GR – SI Combustível G20 - G31 Número PIN (CE) 1312CP5936 Categoria II2H3P Tipo B23P - B33P - B53P - C13 - C33 - C43 - C53 - C63 - C83 Classe NO 5 (<...
  • Page 35: Circuito Hidráulico De Partida

    1079 1051 1024 100°C Câmara de expansão A câmara de expansão instalada nas caldeiras possui as seguintes características: Descrição Brava Slim HE 25 T Aos cuidados Capacidade total do instalador Pressão de pré-carga Fig. 3 Capacidade útil Conteúdo máximo do...
  • Page 36: Bomba De Circulação

    Bomba de circulação 1.10 Painel de comandos A curva de caudal/pressão útil à disposição do equipamento de aquecimento é indicada no gráfico seguinte. PRESSÃO RESIDUAL (mbar) 1000 1200 CAUDAL (l/h) Fig. 4 A curva caudal-prevalência útil à disposição da serpentina do ebulidor remoto é...
  • Page 37 uma pressão de mais de 30 segundos de qualquer tecla NOTA: gera a visualização da anomalia, sem impedir o funcionamento da caldeira.A sinalização desaparece com o restabelecimento das condições normais. DISPLAY “VERÃO” . O símbolo surge na modalidade de funcionamento Verão ou, com o comando remoto, se estiver ativo apenas o funcionamento sanitário.
  • Page 38: Esquema Elétrico

    1.11 Esquema elétrico NEGRO AZUL MARROM NEGRO 4 3 2 1 NEGRO MARROM AZUL 4 5 6 MARROM AZUL VERMELHO CN12 CN13 CN15 CN14 CN11 VERMELHO CD. 6324920 Linha Sonda ebulidor Neutro Termóstato de segurança Fusível (3,15AT) Termofusível Transformador de acendimento Sonda gases Bomba do equipamento Válvula desviadora...
  • Page 39: Instalação

    INSTALAÇÃO Receção do produto Descrição Brava Slim HE 25 T L (mm) Os aparelhos Brava Slim HE 25 T são fornecidos num volume único P (mm) protegidos por uma embalagem de cartão. H (mm) Peso (kg) 27,5 Movimentação Uma vez retirada a embalagem, a movimentação do aparelho efetua-se de forma manual, inclinando-o e levantando-o, segurando-o nos pontos indicados na figura.
  • Page 40: Nova Instalação Ou Instalação Em Substituição De Outro Aparelho

    Nova instalação ou instalação em substituição de outro aparelho As caldeiras Brava Slim HE 25 T deixam a fabrica com um molde de papel para a sua montagem numa parede sólida. Quando as caldeiras Brava Slim HE 25 T são instaladas em Para a instalação:...
  • Page 41: Ligações Hidráulicas

    – Antes da primeira colocação em serviço do aparelho encher de água o sifão. 2.11 Alimentação gás As caldeiras Brava Slim HE 25 T saem de fábrica predispostas 65 65 65 65 para o gás G20 e podem funcionar com G31, sem nenhuma Mb G transformação mecânica.
  • Page 42: Descarga De Gases E Aspiração Do Ar Comburente

    Descarga de gases e aspiração do ar comburente As caldeiras Brava Slim HE 25 T devem ser dotadas de condutas de descarga de gases adequadas e aspiração do ar comburente. Tal condutas são consideradas parte integrante da caldeira e são fornecidas pela Sime no kit de acessórios, que deve ser encomendado em separado do aparelho, em função dos tipos admitidos e das exigências de instalação.
  • Page 43: Condutas Coaxiais (Ø 60/100Mm E Ø 80/125Mm)

    Perda de carga (mm H2O) utilização do "separador ar/gases", que deve ser encomendado Descrição Código Brava Slim HE 25 T em separado da caldeira, ao qual, para completar o grupo de Aspiração Descarga descarga de gases - aspiração do ar comburente, devem ser ligados os outros acessórios, a escolher entre os indicados na...
  • Page 44: Conexões Elétricas

    Perda de carga (mm H2O) A caldeira traz incluído um cabo elétrico de alimentação já cablado Descrição Código Brava Slim HE 25 T que deve ser ligado à rede de 230V~50 Hz. Em caso de substituição, esta deve ser imediatamente solicitada Aspiração Descarga à...
  • Page 45: Sonda Externa

    – remover os parafusos (2) de fixação do quadro de comando (4) ADVERTÊNCIA – desviar o quadro (4) em direção a cima (a) mantendo-o nas É obrigatória: guias laterais (5) até ao fim de curso – A utilização de um interruptor magnetotérmico –...
  • Page 46: Cronotermóstato Ou Termóstato Ambiente

    2.13.2 Cronotermóstato ou termóstato ambiente Equipamento com UMA ZONA direta, sonda externa e termóstato ambiente. A ligação elétrica do cronotermóstato ou do termóstato ambiente foi anteriormente descrita. Para a montagem do componente no ambiente a controlar, seguir as instruções indicadas na embalagem.
  • Page 47: Enchimento E Esvaziamento

    Operações de ENCHIMENTO – verificar a pressão indicada no ecrã e, se necessário, concluir o As caldeiras Brava Slim HE 25 T não são dotadas de torneira de enchimento até ler o valor de pressão correto carga, que deve ser prevista no retorno do equipamento.
  • Page 48: Colocação Em Funcionamento

    COLOCAÇÃO EM FUNCIONAMENTO Operações preliminares Antes de colocar em funcionamento o aparelho, verificar se: – o tipo de gás é o indicado para o tipo de aparelho – as torneiras de interceção do gás, do equipamento térmico e do equipamento hídrico estão abertas –...
  • Page 49: Visualização E Configuração Dos Parâmetros

    Visualização e configuração dos parâmetros a pressão contínua das teclas permite percorrer NOTA: com rapidez. Para entrar no modo dos parâmetros: – na modalidade selecionada (ex. INVERNO) – atingido o parâmetro desejado, para modificar o valor programado, no campo permitido, pressionar as teclas >...
  • Page 50: Códigos Das Anomalias/Avarias

    Unidade Tipo Descrição Intervalo Passo Padrão medida Funcionalidade relé externos 2 0 = não utilizado; 1 = alarme remoto NÃO; 2 = alarme remoto NC; 3 = válvula de zona; 4 = carregamento automático; 5 = pedido para o 0 .. 8 externo;...
  • Page 51: Visualização Dos Dados De Funcionamento E Contadores

    TABELA DE EXIBIÇÃO DE INFORMAÇÕES Visualização dos dados de funcionamento e contadores Unidade Tipo Descrição Intervalo Passo Uma vez em funcionamento a caldeira é possível, para o técnico medida qualificado, visualizar os dados de funcionamento e os contadores Visualização da procedendo como se segue: versão sw –...
  • Page 52: Verificações

    Verificações 3.7.1 Função limpa-chaminés A função limpa-chaminés é útil para o técnico de manutenção qualificado, para verificar a pressão de alimentação, para recolher os parâmetros de combustão e para medir o rendimento de combustão exigido pela lei em vigor. A duração desta função é de 15 minutos e, para ativá-la, deve proceder do seguinte modo: –...
  • Page 53: Substituição Do Gás Utilizável

    – premir a tecla para sair do "Procedimento limpa- Os modelos Brava Slim HE 25 T podem funcionar a G20 ou a G31, chaminés". No ecrã, é visualizada a temperatura da água de sem nenhuma transformação mecânica. É apenas necessário saída da caldeira...
  • Page 54: Manutenção

    MANUTENÇÃO Regulamentações Limpeza interna Para um funcionamento eficiente e regular do aparelho, é 4.3.1 Desmontagem dos componentes aconselhável que o Utilizador encarregue o Técnico Profissional Qualificado para que este proceda, com periodicidade ANUAL , à Para aceder às partes internas da caldeira: sua manutenção.
  • Page 55: Limpeza Do Queimador E Da Câmara De Combustão

    – afrouxar as braçadeiras (6) e retirar o tubo de aspiração de ar ADVERTÊNCIA Operar com cautela tanto ao extrair o grupo (13), para não – Desaparafusar a junta articulada (8) danificar os isolamento internos da câmara de combustão – retirar os conetores (9) do ventilador e desligar o cabo (10) do e a guarnição da portinhola.
  • Page 56: Manutenção Extraordinária

    Manutenção extraordinária Tipo Problemas Solução No caso de substituição da placa eletrónica É OBRIGATÓRIO - Verificar a rotação do rotor da bomba do configurar os parâmetros, como indicado na tabela. Ausência de circulação da equipamento Tipo Descrição Configuração água do equipamento - Verificar as ligações Índice que indica a potência em kW elétricas...
  • Page 58 – Do not use electrical devices or appliances such as Dealer who sold the appliance. switches, electrical appliances etc if you can smell – The appliance must be used as intended by Sime fuel. If this should happen: who is not responsible for any damage caused to - open the doors and windows to air the room;...
  • Page 59 CODE DESCriPTiON OF THE aPPliaNCE Brava Slim HE 25 T - (G20) 8112210 Characteristics ....... . 60 Check and safety devices .
  • Page 60: Description Of The Appliance

    Brava Slim HE 25 T are last generation condensing wall mounted The Brava Slim HE 25 T boilers can be identified by means of: boilers which Sime has produced for heating and domestic hot this is located on the outside of the Packaging label: water production when combined with a storage tank.
  • Page 61: Structure

    Structure Heat exchanger bleed point System relief valve Heat exchanger Boiler drain Combustion chamber door System pump Oversleeve Water pressure transducer Flame viewing window Automatic bleed valve Ignition/detection electrode Air-gas mixer Heat safety thermostat Expansion vessel Delivery sensor Air inlet pipe Air-smoke chamber Condensate siphon Smoke probe...
  • Page 62: Technical Features

    Technical features DESCRIPTION Brava Slim HE 25 T CERTIFICATIONS Country of intended installation IT – ES – PT – GR – SI Fuel G20 - G31 PIN number (CE) 1312CP5936 Category II2H3P Type B23P - B33P - B53P - C13 - C33 - C43 - C53 - C63 - C83 Class NO 5 (<...
  • Page 63: Main Water Circuit

    1051 1024 100°C Expansion vessel The expansion vessel installed on the boilers has the following characteristics: Description Brava Slim HE 25 T To be carried out by the installer Total capacity Prefilling pressure Fig. 3 Useful capacity Maximum system content (*)
  • Page 64: Circulation Pump

    Circulation pump 1.10 Control panel The flow-head performance curve available for the heating system is shown in the graph below. RESIDUAL HEAD (mbar) 1000 1200 FLOW (l/h) Fig. 4 The flow-head performance curve available for the remote hot water tank coil is shown in the graph below. RESIDUAL HEAD (mbar) Fig.
  • Page 65 pressing any one of these buttons for more than 30 seconds generates a fault on the display without preventing boiler operation.The warning disappears when normal conditions are restored. DISPLAY . This symbol appears when the boiler is “SUMMER” operating in "Summer" mode or if only the domestic hot water mode is enabled via the remote control.
  • Page 66: Wiring Diagram

    1.11 Wiring diagram BLACK BLUE BROWN BLACK 4 3 2 1 BLACK BROWN BLUE 4 5 6 BROWN BLUE CN12 CN13 CN15 CN14 CN11 CD. 6324920 Line Hot water tank sensor Neutral Safety thermostat Fuse (3.15AT) Thermal fuse Ignition transformer Smoke probe System pump Diverter valve...
  • Page 67: Installation

    INSTALLATION Receiving the product Description Brava Slim HE 25 T W (mm) Brava Slim HE 25 T appliances are delivered in a single unit D (mm) protected by cardboard packaging. H (mm) Weight (kg) 27,5 Handling Once the packaging has been removed, the appliance is to be handled manually, tilting it slightly, lifting it and applying pressure in the points indicated in the figure.
  • Page 68: New Installation Or Installation Of A Replacement Appliance

    New installation or installation of a replacement appliance Boiler installation When Brava Slim HE 25 T boilers are installed on old systems or systems requiring updating, it is recommended the installer boilers leave the factory with a paper template Brava Slim HE 25 T checks that: for installation onto a solid wall.
  • Page 69: Plumbing Connections

    Gas supply Mb G boilers leave the factory prearranged for gas Brava Slim HE 25 T G20 and can also work with G31 without the need for any type of mechanical conversion. Simply select parameter ”03” (see “ Parameter setting and display") and set the type of gas to be Fig.
  • Page 70: Smoke Outlet And Combustion Air Inlet

    These ducts are Brava Slim HE 25 T considered an integral part of the boiler and are provided by Sime as an accessory kit, to be ordered separately from the appliance on the basis of the type permitted and the system requirements.
  • Page 71: Coaxial Duct (Ø 60/100Mm And Ø 80/125Mm)

    Load loss (mm H2O) "air-smoke split pipe system". This is to be ordered separately Description Code Brava Slim HE 25 T from the boiler and when connected to the other accessories, Inlet Outlet from those listed in the table below, completes the smoke-...
  • Page 72: Electrical Connections

    DANGER Example: calculation of the load loss of a Brava Slim HE 25 T Before carrying out any interventions described: boiler (ducts Ø 80 mm). – set the main system switch to "OFF"...
  • Page 73: 2.13.1 External Sensor

    – remove the screws (3) securing the control panel (4) CAUTION – move the panel (4) upwards (a) but keeping it in the side It is compulsory: guides (5) to the end of travel – to use an omnipolar cut-off switch, disconnect –...
  • Page 74: Chrono-Thermostat Or Air Thermostat

    2.13.2 Chrono-thermostat or Air Thermostat ONE DIRECT ZONE system , external sensor and air thermostat. The electrical connection of the chrono-thermostat or air thermostat has already been described. When fitting the component in the room where the readings are to be taken, follow the instructions provided on the packaging of the product itself.
  • Page 75: Refilling Or Emptying

    2.14.1 REFILL operations – check the pressure on the display and if necessary top up until The Brava Slim HE 25 T boilers are not equipped with a filling the correct pressure reading appears valve which must be prearranged on the system return.
  • Page 76: Commissioning

    COMMISSIONING Preliminary operations Before commissioning the appliance, check that: – the type of gas is correct for the appliance – the gas isolation valves for the heating system and the water system are open – the pump impeller rotates freely –...
  • Page 77: Parameter Setting And Display

    Parameter setting and display holding the buttons increases the speed of the scrolling movement. To go into the parameter menu: – from the selected mode (eg. WINTER) – once the required parameter has been reached, press the buttons > < to modify the value within the permitted range.
  • Page 78: Fault / Malfunction Codes

    Type Description Range Step Default External relay 2 function 0 = not used; 1 = remote alarm NO; 2 = remote alarm NC; 3 = zone 0 .. 8 valve; 4 = automatic filling; 5 = external request; 6 = recirculation pump;...
  • Page 79: Display Of Operating Data And Counters

    TABLE OF INFORMATION DISPLAYED Display of operating data and counters Type Description Range Step Once the boiler is operating a qualified technician can view the SW version operating data and the counters as follows: - 9 .. – from the operating screen in the mode enabled at that External sensor °C moment (WINTER...
  • Page 80: Checks

    Checks 3.7.1 Chimney sweep function The chimney sweep function is used by the qualified maintenance technician to check the mains gas pressure, detect the combustion parameters and to measure the combustion efficiency required by legislation in force. This function lasts 15 minutes and is activated by proceeding as follows: –...
  • Page 81: Gas Conversion

    – press the button to exit the "Chimney sweep Procedure”. models can work with G20 or G31 without Brava Slim HE 25 T The boiler water delivery temperature will appear on the the need for any mechanical conversion. Simply select display parameter ”PAR 03”...
  • Page 82: Maintenance

    MAINTENANCE Adjustments Cleaning the inside of the appliance For the appliance to operate correctly and efficiently it is 4.3.1 Removing components recommended that the User calls upon the services of a Professionally Qualified Technician to carry out ANNUAL To access the internal parts of the boiler: maintenance.
  • Page 83: Cleaning The Burner And The Combustion Chamber

    – loosen the clips (6) and extract the air inlet pipe (7) CAUTION – unscrew the swivel joint (8) Work carefully when removing the assembly (13) to – extract the connectors (9) from the fan and disconnect the prevent any damage occurring to the internal insulation electrode cable (10) of the combustion chamber and the door seal.
  • Page 84: Unscheduled Maintenance

    Unscheduled maintenance Type Fault Solution - Check the rotation If replacing the electronic board , the user MUST set the of the system pump parameters as indicated in the table. No water circulating in impeller Type Description Setting the system - Check the electrical connections Index showing boiler power in kW...
  • Page 86 обратитесь к Продавцу оборудования. или устройства, такие как выключатели, бытовые приборы и т.п. при ощущении запаха газа или гари. – Аппарат должен использоваться исключительно В этом случае: по назначению. Компания Sime не несет - тщательно проветрите помещение, открыв двери ответственности за ущерб, причиненный...
  • Page 87 Технические характеристики ....90 Котлы Brava Slim HE 25 T соответствуют требованиям: Принципиальная гидравлическая схема ..91 –...
  • Page 88: Описание Аппарата

    ОПИСАНИЕ АППАРАТА Основные характеристики Идентификация товара ― это навесные конденсационные котлы Для идентификации котлов Brava Slim HE 25 T используются: Brava Slim HE 25 T последнего поколения, разработанные компанией содержит артикул, серийный номер и Sime Этикетка на упаковке: для отопления и горячего водоснабжения (ГВС) при их...
  • Page 89: Конструкция

    Конструкция Воздушный клапан теплообменника Предохранительный клапан Теплообменник Слив котла Дверца камеры сгорания Насос системы отопления Рукав Преобразователь давления воды Визир пламени Автоматический воздушный клапан Электрод розжига / обнаружения пламени Газово-воздушный смеситель Предохранительный термостат Расширительный бак Зонд нагнетания Труба забора воздуха Вентилятор...
  • Page 90: Технические Характеристики

    Технические характеристики ОПИСАНИЕ Brava Slim HE 25 T СЕРТИФИКАТЫ Страны назначения IT – ES – PT – GR – SI Топливо G20 - G31 Номер PIN (CE) 1312CP5936 Категория II2H3P Тип B23P - B33P - B53P - C13 - C33 - C43 - C53 - C63 - C83 Класс...
  • Page 91: Принципиальная Гидравлическая Схема

    90°C 100°C Расширительный бак Установленный в котлах расширительный бак имеет следующие характеристики: Осуществляется монтажником Описание Ед. изм. Brava Slim HE 25 T Общая емкость Рис. 3 кПа Предварительное давление бар УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Полезная емкость M Нагнетание отопления Максимальная емкость котла...
  • Page 92: Циркуляционный Насос

    Циркуляционный насос 1.10 Панель управления Ниже помещен график отношения подачи-напора (характеристики насоса) в системе отопления. ОСТАТОЧНЫЙ НАПОР (мбар) 1000 1200 ПОДАЧА (л/ч) Рис. 4 Ниже приведен график отношения подачи-напора, полезный для размещения змеевика водонагревателя с дистанционным управлением. Рис. 6 ОСТАТОЧНЫЙ НАПОР (мбар) КНОПКИ...
  • Page 93 нажав и удерживая любую кнопку в течение 30 ПРИМЕЧАНИЕ: секунд можно вывести на дисплей сообщение о неисправности, не прерывая работы котла.Аварийный сигнал исчезает после восстановления нормальных рабочих условий. ДИСПЛЕЙ . Символ отображается при переключении в «ЛЕТО» рабочий режим "Лето" или при переключении котла в режим...
  • Page 94: Электрическая Схема

    1.11 Электрическая схема ЧЕРНЫЙ СИНИЙ КОРИЧНЕВЫЙ ЧЕРНЫЙ 4 3 2 1 ЧЕРНЫЙ КОРИЧНЕВЫЙ СИНИЙ 4 5 6 КОРИЧНЕВЫЙ СИНИЙ КРАСНЫЙ CN12 CN13 CN15 CN14 CN11 КРАСНЫЙ CD. 6324920 Сеть Датчик водонагревателя Нейтраль Предохранительный термостат Предохранитель (3.15AT) Тепловой плавкий предохранитель Трансформатор розжига Зонд...
  • Page 95: Монтаж

    МОНТАЖ Приемка товара Описание Brava Slim HE 25 T L (мм) Котлы Brava Slim HE 25 T поставляются в единой упаковке, P (мм) помещенной в картонную коробку. H (мм) Вес (кг) 27,5 Перемещение Распакованный аппарат перемещается вручную. Поднимите и удерживайте его так, как показано на рисунке.
  • Page 96: Установка В Новой Системе Или Замена В Уже Существующий Гидравлической Системе

    норм и технических стандартов. Установка в новой системе или замена Монтаж котла в уже существующий гидравлической Котлы Brava Slim HE 25 T поставляются в комплекте с бумажным системе шаблоном для их монтажа на прочной стене. Чтобы установить котел: Если котлы Brava Slim HE 25 T устанавливаются в уже...
  • Page 97: Гидравлические Подключения

    65 65 65 65 Mb G 2.11 Питающий газ Котлы Brava Slim HE 25 T выпускаются с завода приспособленными для газа G20, но также могут функционировать с G31 без необходимости внесения каких-либо механических изменений. Рис. 13 Необходимо только выбрать параметр «03» (см. “Отображение...
  • Page 98: Системы Отвода Дымовых Газов И Забора Воздуха Для Горения

    Системы отвода дымовых газов и забора воздуха для горения Котлы Brava Slim HE 25 T должны быть оснащены соответствующими дымоходами для отвода дымовых газов и воздуховодами для забора воздуха горения. Дымоходы/воздуховоды являются неотъемлемой частью котла и поставляются Sime в комплекте аксессуаров.
  • Page 99: Коаксиальные Трубопроводы (Ø 60/100Мм И 80/125Мм)

    25 T Потери напора от аксессуаров Ø 60 мм Потеря напора (мм вод. ст.) 2.12.2 Раздельные трубопроводы (Ø 60мм и Ø 80мм) Brava Slim HE 25 T Описание Код В системах отвода дымовых газов и забора воздуха горения Забор воз- Отвод...
  • Page 100: Электрические Подключения

    Перед началом описанных ниже работ: – установите главный выключатель системы в положение “OFF” (выкл.) Примеры расчета потерь напора котла Brava Slim HE 25 T – закройте газовый кран (трубопроводы Ø 80 мм). – Кроме того, внимательно следите за тем, чтобы не...
  • Page 101: Датчик Наружной Температуры

    – снимите крепежные винты (3) блока управления (4) ПРЕДУПРЕЖДЕНИЕ! – переместите блок управления (4) вверх по боковым Обязательные условия: направляющим до ограничителя хода – установите всеполюсный автоматический – поверните его вперед (b) так, чтобы он оказался в выключатель и сетевой разъединитель, горизонтальном...
  • Page 102: Программируемый Или Комнатный

    2.13.2 Программируемый или комнатный термостат ОДНОЗОННАЯ система отопления с датчиком наружной температуры и комнатным термостатом. Электрическое подключение программируемого или комнатного термостата было описано выше. Чтобы установить компонент управляемой зоны, выполните инструкции на упаковке. 2.13.3 ПРИМЕРЫ использования устройств управления/контроля в некоторых вариантах системы...
  • Page 103: Наполнение И Опорожнение

    2.14.1 Процедура НАПОЛНЕНИЯ – проверьте давление, отображенное на дисплее, и в случае Котлы Brava Slim HE 25 T не оснащены краном наполнения, необходимости доливайте воду до тех пор, пока оно не который должен быть предусмотрен на возврате установки. достигнет требуемого значения...
  • Page 104: Запуск Котла

    ЗАПУСК КОТЛА Предварительные работы Перед тем как в первый раз запустить котел, убедитесь, что: – котел совместим с подаваемым типом газа – отсечные газовые краны, краны системы отопления и ГВС открыты – ротор насоса свободно вращается – сифон переполнен. Первый запуск котла –...
  • Page 105: Отображение И Настройка Параметров

    Отображение и настройка параметров нажав и удерживая кнопки или , можно ПРИМЕЧАНИЕ: быстро пролистать параметры. Для входа в меню параметров: – в выбранном режиме работы (например, "ЗИМА") – после достижения желаемого параметра, для изменения установленного значения, в доступном диапазоне, следует нажать...
  • Page 106: Коды Неисправностей / Поломок

    Единица Заводские Тип № Описание Диапазон Шаг измерения настройки Режимы реле наружных компонентов 2 0 = не используется; 1 = сигнал тревоги Н.О. контактов дистанционного управления; 2 = сигнал тревоги Н.З. контактов дистанционного управления; 3 = зональный клапан; 4 = автоматическое наполнение; 0 ..
  • Page 107: Отображение Рабочих Данных И Показаний Счетчиков

    ТАБЛИЦА ОТОБРАЖЕНИЯ ДАННЫХ Отображение рабочих данных и показаний счетчиков Диа- Единица Тип № Описание Шаг пазон измерения После запуска котла авторизованный специалист может 00 Отображение версии ПО вывести на дисплей рабочие показания и показания счетчиков, Отображение показаний выполнив следующие действия: - 9 ..
  • Page 108: Проверки

    Проверки 3.7.1 Функция "Трубочист" Функция "Трубочист" полезна для квалифицированного специалиста по техническому обслуживанию для проверки давления газа, определения параметров горения и измерения КПД сгорания в соответствии с требованиями действующего законодательства. Длительность включения функции - 15 минут. Чтобы активировать функцию, выполните следующие действия: –...
  • Page 109: Смена Типа Питающего Газа

    Смена типа питающего газа – нажмите кнопку , чтобы выйти из режима "Трубочист". На Модели Brava Slim HE 25 T могут работать на G20 или G31 дисплее отобразится температура воды на нагнетании котла без необходимости каких-либо механических изменений. Необходимо только выбрать параметр «PAR 03» (см. “...
  • Page 110: Техническое Обслуживание

    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Уход Внутренняя чистка Для обеспечения эффективной и исправной работы котла 4.3.1 Демонтаж компонентов рекомендуется заключить договор на ЕЖЕГОДНОЕ техническое обслуживание с квалифицированным специалистом. Для доступа к внутренним частям котла: – отверните два винта (1), потяните вперед и подтолкните вверх ПРЕДУПРЕЖДЕНИЕ! переднюю...
  • Page 111: Очистка Горелки И Камеры Сгорания

    – ослабьте хомутики (6) и снимите трубу забора воздуха (7) ПРЕДУПРЕЖДЕНИЕ! – открутите гайку (8) При извлечении узла (13) соблюдайте осторожность, – снимите соединителя (9) с вентилятора и отсоедините кабель чтобы не повредить внутреннюю изоляцию камеры (10) электрода сгорания и прокладку дверцы. 4.3.2 Очистка...
  • Page 112: Внеочередное Техобслуживание

    Внеочередное техобслуживание Тип № Неисправность Способ устранения В случае замены электронной платы , следует ОБЯЗАТЕЛЬНО - Проверьте направление вращения устанавливать параметры в соответствии с указаниями таблицы. Отсутствие ротора насоса циркуляции воды в - Проверьте электрические Тип № Описание Настройка системе подключения...
  • Page 116 Fonderie SIME SpA se reserva la facultad de modificar sus productos en cualquier momento y sin previo aviso, con el objetivo de mejorarlos sin perjudicar sus características básicas. A Fonderie SIME SpA reserva-se o direito de alterar, a qualquer momento e sem aviso prévio, os seus produtos, com o objetivo de os melhorar sem prejudicar as suas características essenciais.

Table of Contents

Save PDF
