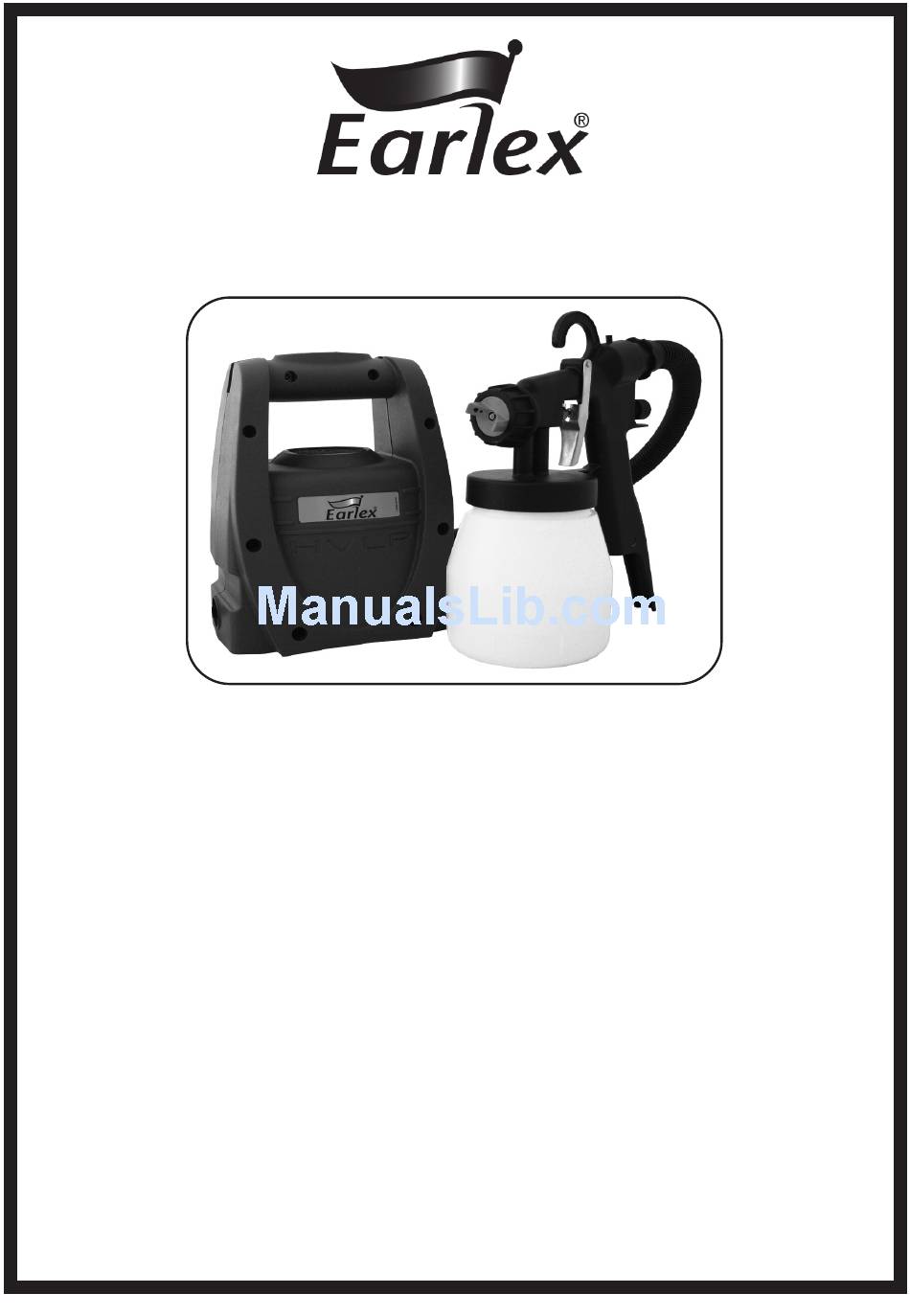

DIY SprayStation
HV1900KR
®
OPERATING INSTRUCTION MANUAL
BEFORE USE - PLEASE READ THE MANUAL AND
SAFETY INSTRUCTIONS CAREFULLY
Please retain for future reference.
취급설명서
Earlex DIY SprayStation®HV1900KR을 구매해 주셔서 감사합니다.
본 제품은 매우 다재다능한 스프레이 키트이며,
다양하게 응용하여 사용할 수 있습니다.
사용하기 전에
안전 지침과 취급설명서를 읽어 보시기 바랍니다.
나중에 참조를 하실 수 있도록 보관해 두시기 바랍니다.
당사는 취급설명서에 기재된 것과 다른 용도로 사용하는 경우,
파손 및 고장에 대해서는 보증하지 않습니다.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Earlex spraystation hv1900kr
Summary of Contents for Earlex spraystation hv1900kr
- Page 1 BEFORE USE - PLEASE READ THE MANUAL AND SAFETY INSTRUCTIONS CAREFULLY Please retain for future reference. 취급설명서 Earlex DIY SprayStation®HV1900KR을 구매해 주셔서 감사합니다. 본 제품은 매우 다재다능한 스프레이 키트이며, 다양하게 응용하여 사용할 수 있습니다. 사용하기 전에 안전 지침과 취급설명서를 읽어 보시기 바랍니다.
- Page 2 (not supplied) 전동공구는 포함되어 있지 않습니다.
- Page 3 • Wear ear protection. >adequate ventilation when >> • If the supply cord is damaged, it >spraying. >must be replaced by Earlex Ltd • NEVER spray near a naked >> >or our appointed agents to avoid >flame, including appliance pilot >a hazard.
-
Page 4: Exploded Parts View
EXPLODED PARTS VIEW Fig. 1 DIAGRAMS Fig. 3 Fig. 2 Fig. 4 Let go of the trigger at the end of each spray Round Spray Vertical Spray Horizontal Spray movement to avoid excessive paint and drips TECHNICAL SPECIFICATION: Wattage: 400W Maximum viscosity: 60DIN/secs Voltage: 220-240V Container capacity: 0.9 litres... -
Page 5: Parts List
PARTS LIST Fig.1 No. Description Part No. No. Description Part No. Air Cap Ring L0215 Gland Nut L0208 Air Cap L0205 Gland Seal L0272 Spray Direction Plate L0206 Paint Container Seal L0335 Fluid Tip (2.0mm) L0237 Pick-Up Tube L0214 Fluid Tip Seal L0211 Paint Container L0201... -
Page 6: Spraying Technique
VERY IMPORTANT! When spraying for the first time, we recommend that you always leave the motor to run for 1 to 2 minutes before applying the product. Do not forget that the Fluid Adjusting Screw (10) controls the quantity of paint sprayed. For instance the more the Fluid Adjusting Screw (10) is tightened the less paint is sprayed. -
Page 7: Troubleshooting
TROUBLESHOOTING PROBLEM CAUSE ACTION REQUIRED Paint too diluted Add undiluted paint The paint drips onto item being painted Paint output too high Reduce the paint output by turning Fluid .Adjusting Screw (10) clockwise Moving too slowly Increase speed of application Spray trigger held long Release Trigger (7) sooner Spray Gun too close... -
Page 8: Mains Connection
This unit is a Class II appliance which means it is double-insulated for your protection, no earthing wire is necessary. If the supply cord is damaged, it must be replaced by Earlex Ltd or our appointed agents to avoid a hazard. - Page 9 • 이 기기는 (어린이를 포함한) 신체적 혹은 정신적 기능장애를 가진 자 또는 경험이나 지식이 부족 한 사용자가 감독이나 자신의 안전에 대한 책임자로부터 기기 사용에 관한 교육을 받지 않은 경우 사용을 권장하지 않습니다. • Earlex의 순정 교체 부품만 사용하십시오. • 작업시 적절한 귀마개 사용을 권장합니다. • 소음 기준 85dB(A) •...
- Page 10 17. 페인트 점도컵 SG243 플루이드 니들 / 2.0mm L0236 18. 필터 L0290 스프링 L0216 19. 페인트 교반기 L1565 10. 페인트 조절노브 L0210 본사 및 공식인증 판매점에서 상기 부품을 구입할 수 있습니다. 본사 고객센터 02.2277.0966로 문의하시거나, 본사 웹사이트 www.earlex.kr을 참조하시길 바랍니다.
- Page 11 HVLP는 다량의 공기(High Volume), 낮은 공기압(Low Pressure)을 의미하며, HVLP는 빠르고 쉽게 도료 를 분사 하고 항상 전문가적인 최상의 결과물을 가져오게 합니다.에어 컴프레서의 압축공기를 사용하는 범 용의스프레이건과 비슷하지만 Earlex의 스프레이건은 보다 낮은 공기압(LP)이 필요되어 집니다. 다량의 공 기(HV)는 도료의 미립화를 가능하게 하고, 낮은 압력에서도 도료를 분사할 수 있도록 합니다. 그 결과 도료...
- Page 12 작동 방법 페인트 컵을 도료로 채워서 분무를 할 수 있도록 합니다. 최대 레벨 표시 선을 넘겨 채우지 마십시오. 흡상 튜브가 스프레이 건 하단 베이스에 단단히 장착되어 있는지 확인하십시오. 페인트 컵을 스프레이건 하단 베이스에 돌려 잠그십시오. 모터 유닛을 깨끗한 바닥에 두고 모터의 공기 흡입구를 막을 수 있는 파편, 습기 또는 먼지 시트를 제거하 십시오.
- Page 13 유용한 도움말 1. 스프레이 건의 움직이는 속도를 고르게 조절하십시오. 속도를 빨리 하면 얇은 코팅이 되고 속도를 느리게 하면 두꺼운 코팅이 됩니다. 2. 한 번에 한 코팅만 하십시오. 더 필요한 경우 제조 업체의 건조 시간을 참조하십시오. 3. 작은 영역이나 물건에 분사할 경우 페인트 조절노브를 낮게 조정해서 페인트 를...
- Page 14 터빈 유닛 터빈 장치는 최소한의 유지 보수가 필요합니다. ● 필터(18)의 상태를 항상 깨끗하게 유지하여 주십시오. 필요에 따라 세척할 수 있으며 건조한 다음에 다시 끼울 수 있습니다. 때때로 이 필터는 교체가 필요합니다. ● 터빈 베어링은 봉인되고 오랫동안 사용하기 위해 윤활해야 합니다. 유지...
- Page 15 습니다. 의심이 가는 경우, 눈에 띄지 않는 작은 영역을 먼저 테스트하십시오. 항상 취급설명서를 먼저 읽 으십시오. 당사의 보증도, 위의 내용 어느 것도 귀하의 법적 권리에 영향을 주지 않습니다. 본 제품에 관한 문의사항이 있으시면, 본사 고객센터 02.2277.0966로 문의하시거나 info@earlex.kr로 이메일을 보내주시기 바랍니다. 또는 본사의 웹사이트 www.earlex.kr 를 방문해 주십시오.
- Page 16 스프렉스코리아 Tel: 02.2277.0966 Email: info@earlex.kr Website: www.earlex.kr 전기용품 안전인증번호 : KTL SW07555-12001 방송통신 기자재 등의 적합등록번호 : KCC-REM-Ear-HV1900 © Earlex Ltd. 2013 L1903 10 13...
