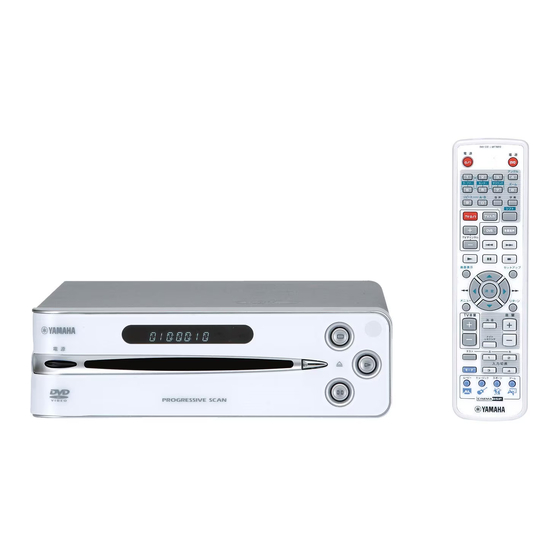

Yamaha DVD-S30 Service Manual

Dvd home theater sound system.
Hide thumbs

Advertisement

QQ

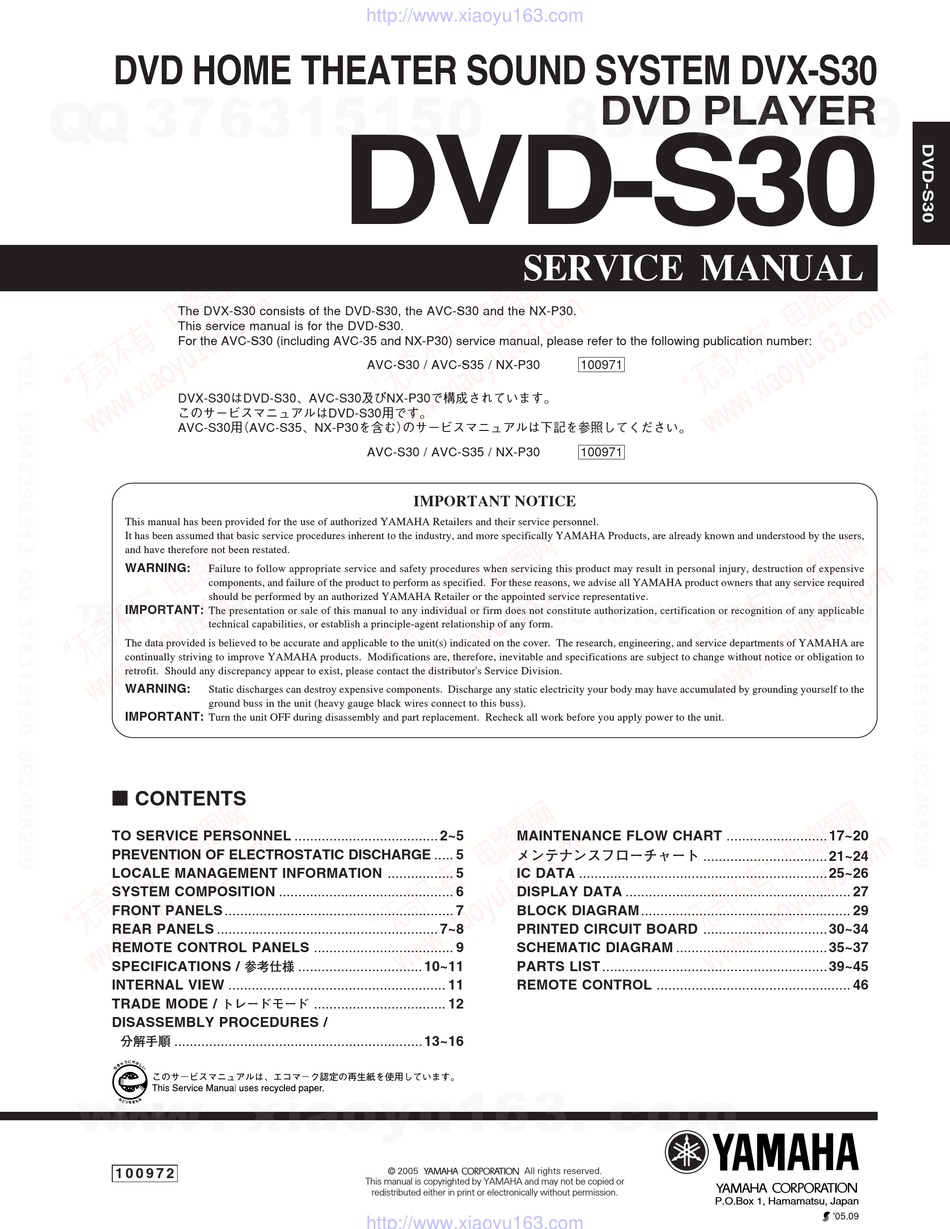

DVD HOME THEATER SOUND SYSTEM DVX-S30
3 7 63 1515 0
The DVX-S30 consists of the DVD-S30, the AVC-S30 and the NX-P30.
This service manual is for the DVD-S30.
For the AVC-S30 (including AVC-35 and NX-P30) service manual, please refer to the following publication number:
DVX-S30はDVD-S30、AVC-S30及びNX-P30で構成されています。
このサービスマニュアルはDVD-S30用です。
AVC-S30用 (AVC-S35、NX-P30を含む) のサービスマニュアルは下記を参照してください。
This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.
It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users,
and have therefore not been restated.
WARNING:
Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive
components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required
TE
L 13942296513
should be performed by an authorized YAMAHA Retailer or the appointed service representative.
IMPORTANT:
The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable
technical capabilities, or establish a principle-agent relationship of any form.
The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are
continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to
retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division.
WARNING:
Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the
ground buss in the unit (heavy gauge black wires connect to this buss).
IMPORTANT:
Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.
I
CONTENTS
TO SERVICE PERSONNEL ..................................... 2~5
PREVENTION OF ELECTROSTATIC DISCHARGE ..... 5
LOCALE MANAGEMENT INFORMATION ................. 5
SYSTEM COMPOSITION ............................................. 6
FRONT PANELS ........................................................... 7
REAR PANELS ......................................................... 7~8
REMOTE CONTROL PANELS .................................... 9
SPECIFICATIONS /
INTERNAL VIEW ........................................................ 11
TRADE MODE /
トレードモード
DISASSEMBLY PROCEDURES /
www
分解手順
................................................................ 13~16
.
1 0 0 9 7 2
http://www.xiaoyu163.com
DVD-S30
AVC-S30 / AVC-S35 / NX-P30
AVC-S30 / AVC-S35 / NX-P30
IMPORTANT NOTICE
................................ 10~11
参考仕様
.................................. 12
x
ao
u163
y
i
2005
This manual is copyrighted by YAMAHA and may not be copied or
redistributed either in print or electronically without permission.
http://www.xiaoyu163.com
2 9
8

DVD PLAYER

SERVICE MANUAL
100971
100971
Q Q
3
6 7
1 3
1 5
MAINTENANCE FLOW CHART .......................... 17~20
メンテナンスフローチャート ................................ 21~24
IC DATA ................................................................ 25~26
DISPLAY DATA .......................................................... 27
BLOCK DIAGRAM ...................................................... 29
PRINTED CIRCUIT BOARD ................................ 30~34
SCHEMATIC DIAGRAM ....................................... 35~37
PARTS LIST .......................................................... 39~45
REMOTE CONTROL .................................................. 46
co
.
All rights reserved.
9 4
2 8
0 5
8
2 9
9 4
2 8
m
P.O.Box 1, Hamamatsu, Japan
9 9
9 9
'05.09
