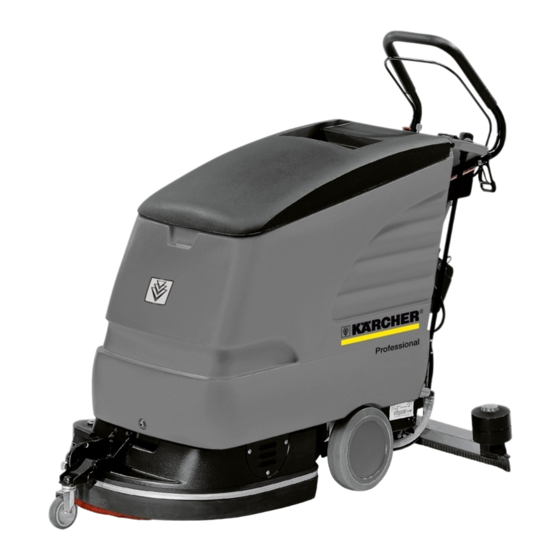

Kärcher BR 530 Bp User Manual

Scrubbing vacuum cleaner.
Hide thumbs

Advertisement

BR/BD 530 Bp
BR/BD 530 Bp Pack
BR/BD 530 XL Bp
BR/BD 530 XL Bp Pack
Deutsch
English
Français
Italiano
Nederlands
Español
Português
Ελληνικά
Dansk
Norsk
Svenska
Suomi
Magyar
Čeština
Slovenščina
Polski
Româneşte
Türkçe
Русский
Slovenčina
Hrvatski
Srpski
Български
59649410
04/13
3
19
35
51
67
83
99
115
132
147
161
175
189
205
221
236
252
268
283
300
316
331
347
3
