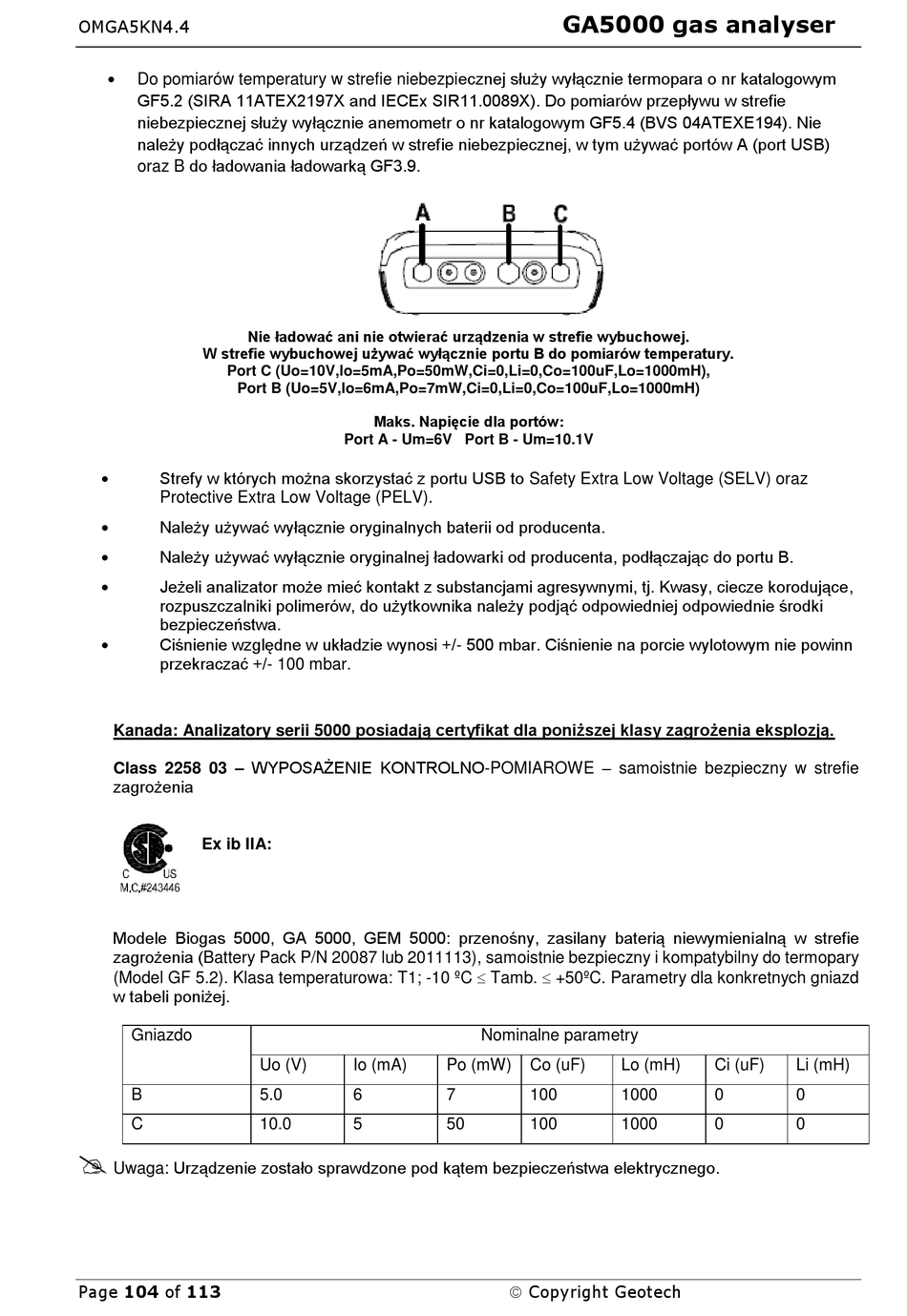

Geotech GA5000 Operating Manual page 104

OMGA5KN4.4

Do pomiarów temperatury w strefie niebezpiecznej służy wyłącznie termopara o nr katalogowym
GF5.2 (SIRA 11ATEX2197X and IECEx SIR11.0089X). Do pomiarów przepływu w strefie
niebezpiecznej służy wyłącznie anemometr o nr katalogowym GF5.4 (BVS 04ATEXE194). Nie
należy podłączać innych urządzeń w strefie niebezpiecznej, w tym używać portów A (port USB)
oraz B do ładowania ładowarką GF3.9.
Nie ładować ani nie otwierać urządzenia w strefie wybuchowej.
W strefie wybuchowej używać wyłącznie portu B do pomiarów temperatury.
Port C (Uo=10V,lo=5mA,Po=50mW,Ci=0,Li=0,Co=100uF,Lo=1000mH),
Port B (Uo=5V,lo=6mA,Po=7mW,Ci=0,Li=0,Co=100uF,Lo=1000mH)

Strefy w których można skorzystać z portu USB to Safety Extra Low Voltage (SELV) oraz
Protective Extra Low Voltage (PELV).

Należy używać wyłącznie oryginalnych baterii od producenta.

Należy używać wyłącznie oryginalnej ładowarki od producenta, podłączając do portu B.

Jeżeli analizator może mieć kontakt z substancjami agresywnymi, tj. Kwasy, ciecze korodujące,
rozpuszczalniki polimerów, do użytkownika należy podjąć odpowiedniej odpowiednie środki
bezpieczeństwa.

Ciśnienie względne w układzie wynosi +/- 500 mbar. Ciśnienie na porcie wylotowym nie powinn
przekraczać +/- 100 mbar.
Kanada: Analizatory serii 5000 posiadają certyfikat dla poniższej klasy zagrożenia eksplozją.
Class 2258 03 – WYPOSAŻENIE KONTROLNO-POMIAROWE – samoistnie bezpieczny w strefie
zagrożenia
Ex ib IIA:
Modele Biogas 5000, GA 5000, GEM 5000: przenośny, zasilany baterią niewymienialną w strefie
zagrożenia (Battery Pack P/N 20087 lub 2011113), samoistnie bezpieczny i kompatybilny do termopary
(Model GF 5.2). Klasa temperaturowa: T1; -10 ºC  Tamb.  +50ºC. Parametry dla konkretnych gniazd
w tabeli poniżej.
Gniazdo
B
C

Uwaga: Urządzenie zostało sprawdzone pod kątem bezpieczeństwa elektrycznego.
Page 104 of 113
Maks. Napięcie dla portów:
Port A - Um=6V Port B - Um=10.1V
Uo (V) Io (mA)
5.0 6
10.0 5
GA5000 gas analyser
Nominalne parametry
Po (mW) Co (uF)
7 100
50 100
 Copyright Geotech
Lo (mH) Ci (uF)
1000 0
1000 0
Li (mH)
0
0
