Page 1: Product Information

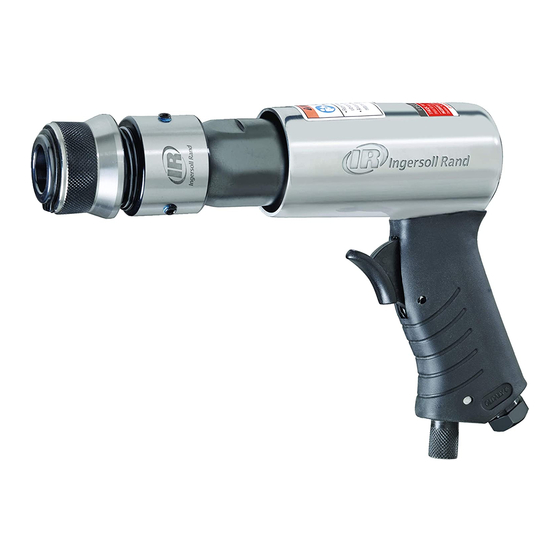

04579652 Edition 4 November 2014 Air Percussive Hammer 114G and 114GQC Product Information Product Information Especificaciones del producto Spécifications du produit Save These Instructions... - Page 2 PMAX (Dwg. 16576175) I-R # - NPT I-R # - BS inch (mm) I-R # I-R # C08-02-FKG0-28 C08-C2-FKG0 3/8 (10) 9 inch-lbs 4.0 ft-lbs > Ø 0.7” (17.78 mm) .401 04579652_ed4...
-
Page 3: Product Safety Information
Sound Level dB(A) Vibration Level Blows Type of Length (ISO15744) (ISO28927-9) Models Handle Minute Inch (mm) † Pressure (L ) ‡ Power (L 114G Pistol Grip 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 uncertainty) 114GQC Pistol Grip 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 uncertainty) -
Page 4: Installation And Lubrication
Installation and Lubrication Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails or coupling disconnects. -
Page 5: Uso Indicado
Percusi impacto (ISO15744) (ISO28927-9) Tipo de ones Modelo empuñadura Pulgadas † Presión (L ) ‡ Potencia (L minuto (mm) Empuñadura 114G 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 incertidumbre) pistola Empuñadura 114GQC 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 incertidumbre) pistola Empuñadura... -
Page 6: Instalación Y Lubricación
Instalación y lubricación Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) de la herramienta en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la canalización, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el... -
Page 7: Utilisation Prévue
Échapp Course (ISO15744) (ISO28927-9) Type de ement Modèle poignée Pouces † Pression (L ) ‡ Puissance (L minute (mm) Poignée 114G 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 variation) pistolet Poignée 114GQC 3,500 2-5/8 (67) 98.3 109.3 6.1 (1.6 variation) pistolet Poignée... -
Page 8: Installation Et Lubrification
Installation et lubrification Réglez l’alimentation en air de façon à obtenir une pression maximale (PMAX) de l’outil au niveau de l’entrée d’air de l’instrument. Drainez quotidiennement le condensat des valves situées aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un raccorde- ment à... - Page 9 Notes:...
- Page 10 Notes:...
- Page 11 Notes:...
- Page 12 ingersollrandproducts.com © 2014 Ingersoll Rand...
