Guide d'installation du commutateur de transfert résidentiel
Commutateur de transfert
automatique / centre de
distribution de 100 A avec Kit
d'installation rapide

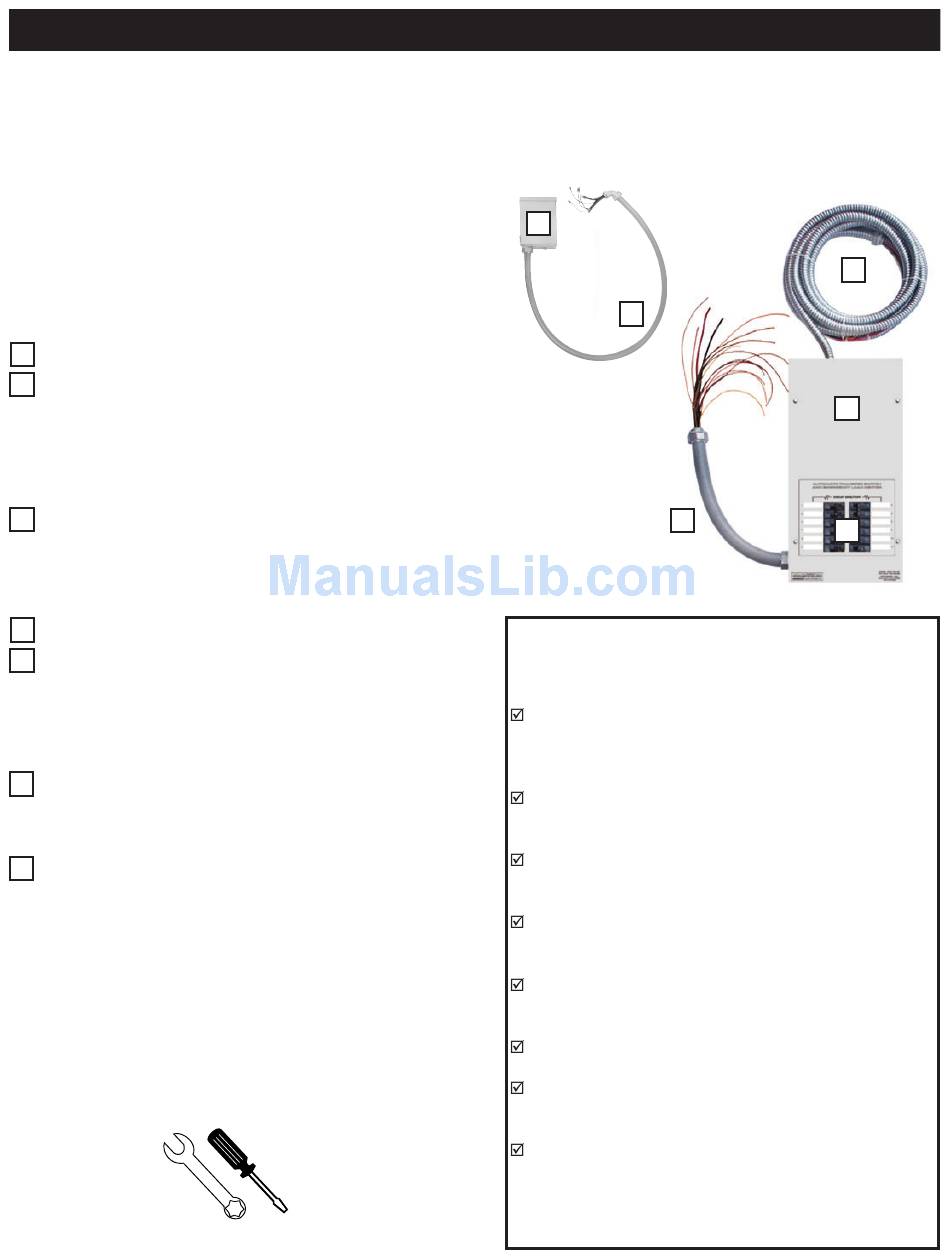

LE KIT INCLUT :
LA BOÎTE DE CONNEXION EXTÉRIEURE AVEC UN CONDUIT
A
DE LIQUIDE ÉTANCHE PRÉ-CÂBLÉ DE CINQ PIEDS
B
Monté à l'extérieur de la maison ou du bureau, le plus proche
possible de l'emplacement prévu pour le générateur. Ceci
permet la connexion aux commandes du générateur et au
disjoncteur de ligne principale.
CONDUIT FLEXIBLE DE 30 PIEDS
C
Pré-câblé à partir du commutateur de transfert automatique
avec centre de distribution de secours intégré pour un
raccordement au boîtier de raccordement extérieur.
COMMUTATEUR DE TRANSFERT AUTOMATIQUE PRÉ-
D
CÂBLÉ AVEC CENTRE DE DISTRIBUTION DE SECOURS
E
Installé à un (1) pied du panneau de distribution principal de
la construction. Ce commutateur de transfert permet une
transition en douceur et en toute sécurité entre l'utilité et
l'alimentation du générateur.
CONDUIT PRÉ-CÂBLÉ DE 2 PIEDS POUR UN RACCORDEMENT
F
FACILE AU PANNEAU DE DISTRIBUTION PRINCIPAL DU
BÂTIMENT
COINCEURS DE CÂBLE HOMOLOGUÉS UL (pas présenté)
G
OUTILS REQUIS :
Perceuse, mèches et forêts, scie (le type et la longueur
sera déterminée par les matériaux à percer et à couper),
clés à fourche ou clé à molette, clés à douille ou tournevis
à douille, tournevis standard et Phillips, marteau, niveau,
crayon, pinces de verrouillage de canal, pelle bêche,
râteau et lunettes de sécurité.
32 32
Conçu pour réduire les coûts
d'installation !
A
B
F
ARTICLES ACHETÉS OU LIVRÉS POUR UNE
INSTALLATION COMPLÈTE :
disjoncteur bipolaire de 70 ou 40 ampères (8 kW) (doit être
du type indiqué dans le panneau de distribution électrique
principal)
Mettre la tige à la terre avec la sangle de mise à la terre
(pour l'installation du générateur)
Cadenasser pour verrouiller la boîte de raccordement
extérieure
Pierres concassées ou gravillon (environ 10-12 pieds
cubes) (pour l'installation du générateur)
Poly-film noir ou tout autre élément de blocage de tissu
(pour l'installation du générateur)
Mastic de silicone
Attaches (pour monter la boîte de raccordement extérieure
et le commutateur de transfert automatique)
Batterie - de type automobile de 12 V, groupe 26R, masse
négative, 350 ADF (8 kW), 525 ADF (10, 12, 13, 14, 16,
17 et 20 kW) capacité minimale (requise comme partie de
l'installation du générateur).
C
D
E
