Preparación del sitio y ubicación del generador de respaldo

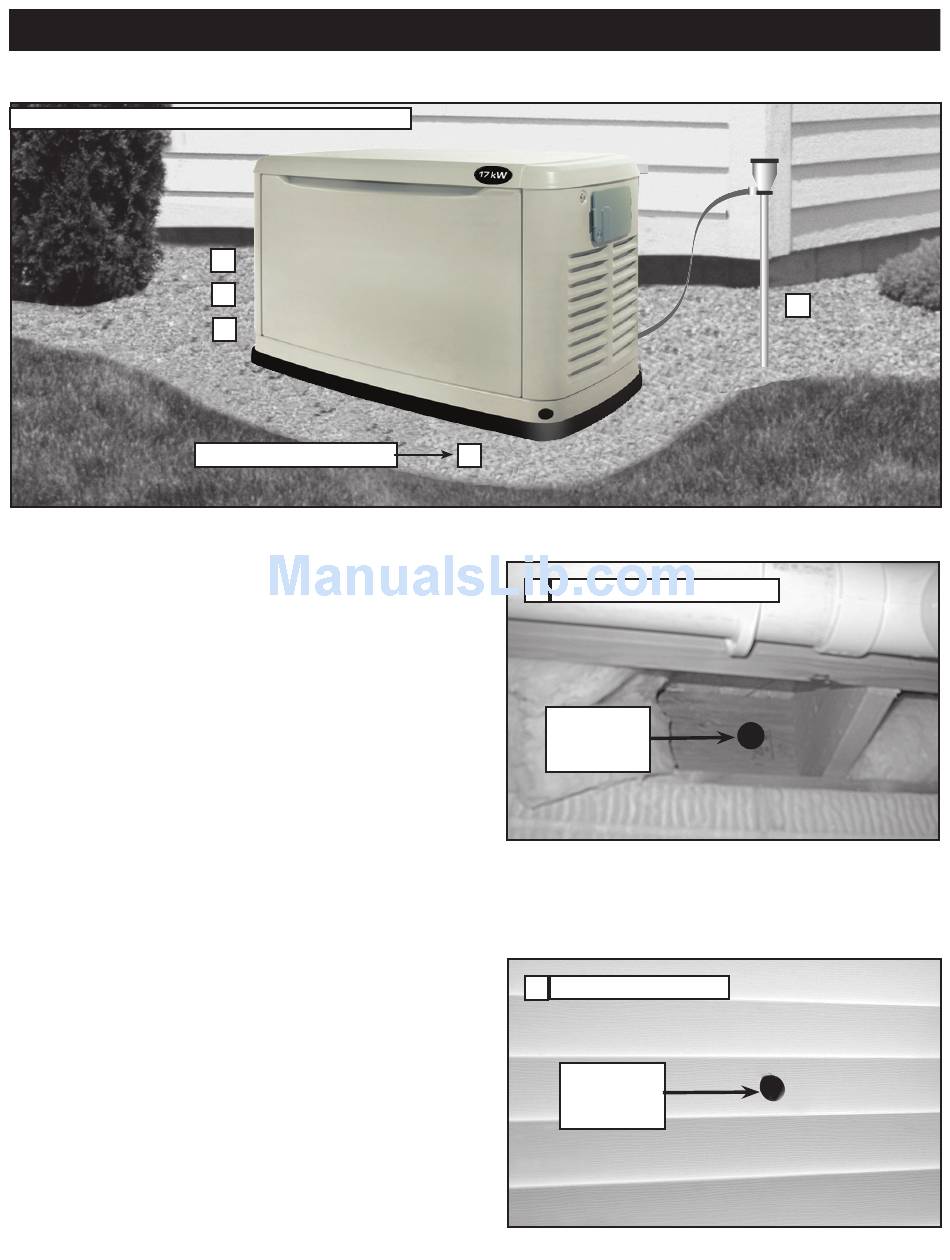

1. PLANIFICAR LA UBICACIÓN DEL GENERADOR.
No coloque el generador directamente bajo una ventana.
Seleccione un área fuera del domicilio o empresa lo más
cerca al servicio de gas entrante. Determine el lugar donde se
colocará el generador fuera del edificio. Arregle el cableado
de combustible con una válvula de cierre a funcionar en esta
ubicación. Tenga en mente que el fabricante recomienda
una ubicación no más cerca que 18 pulgadas a cualquier
estructura. Los códigos locales pueden indicar lugare más
lejanos de una estructura. Si se ve la unidad desde el frente,
la entrada de combustible de generador está ubicada en la
parte inferior derecha trasera de la unidad.
2. Limpie un área de 62 pulgadas por 50 pulgadas de césped y
vegetación a una profundidad de cinco pulgadas. Esto incluye
la distanca a la que el generador deberá colocarse de una
estructura (18 pulgadas) y seis pulgadas más allá del ancho
y largo de la almohadilla de montaje del generador (49" Largo
x 25" Ancho).
3. Coloque un ply-film negro para cubrir el área.
4. Llene el área a nivel de tierra con gravilla o piedra chancada.
5. Coloque una varilla de ocho pies en tierra. Asegúrese que la
varilla de tierra y la tira de tierra no están expuestas encima
del nivel de tierra. (se aplican los códigos NEC al método de
tierra).
6. Determine el lugar donde el conducto flexible pasará a través
del edificio desde dentro hasta afuera. Cuando esté seguro
que hay claridad a cada lado de la pared, taladre un pequeño
agujero piloto a través de la pared para marcar la ubicación.
Taladre un agujero de 1-3/4" de diámetro a través de la cubi-
erta y los lados con la sierra circular.
Guía de instalación del interruptor de transferencia residencial
1
2
3
Piedra chancada o gravilla
NOTA:
4
6 Taladrar agujero a través de la casa
1-3/4"
Diámetro del
agujero
7. Adhiriéndose a los códigos eléctricos locales, enrute el con-
ducto de 30 pies a lo largo de las vigas del techo y el piso y
tacos de las paredes a la ubicación donde el conducto pasará
a través de la pared al exterior del edificio.
7
Taladrar agujero de paso
1-3/4"
Diámetro del
agujero
5
