2.5

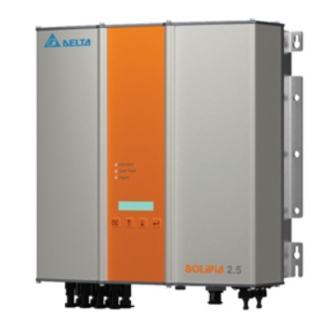

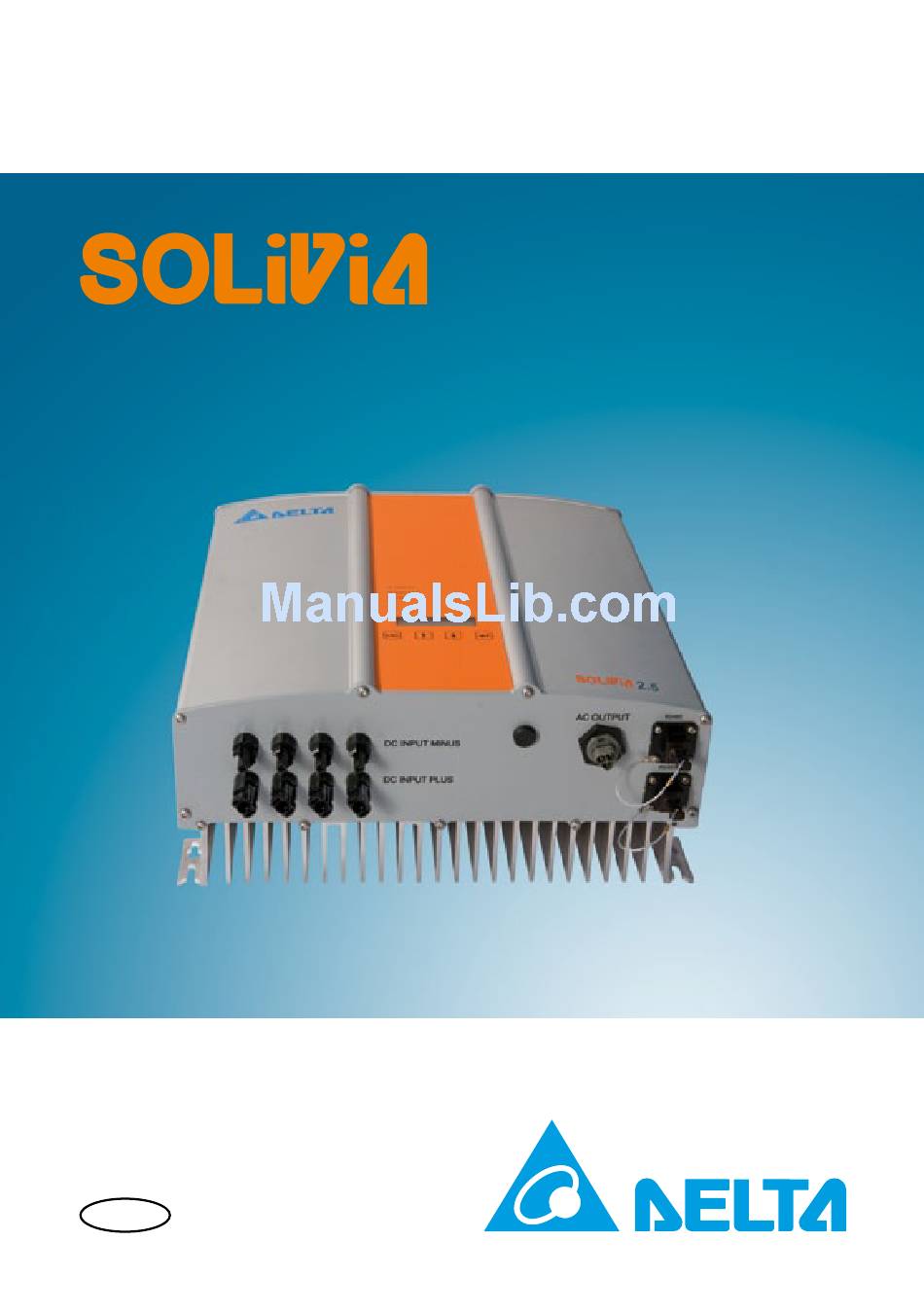

Operation and installation manual for
SOLIVIA 2.5 AP G3
AP

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the solivia 2.5 and is the answer not in the manual?

Questions and answers

Related Manuals for Delta solivia 2.5

Summary of Contents for Delta solivia 2.5

  • Page 1 Operation and installation manual for SOLIVIA 2.5 AP G3...
  • Page 3 The technical instructions and illustrations contained in this manual are to be treated as confidential and no part may be reprodu- ced without the prior written permission of Delta Energy Systems Service engineers and end users may not divulge the information contained herein or use this manual for purposes other than those strictly connected with correct use of the equipment.
  • Page 4 Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 5: Table Of Contents

    Submenu S: Country settings 7.3.7.3 Submenu S: Firmware 8 Diagnostics and data evaluation Malfunction rectification Display messages 9 Technical data 10 Appendix 10.1 Connection examples 10.2 Overview of connection diagrams 11 Glossary 12 Certificates Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 6: Scope Of Delivery

    • AC connector General warnings / Notes on safety Congratulations on the purchase of the SOLAR INVERTER SOLIVIA 2.5 AP G3 . These directions will help you become familiar with this product. Please observe the safety regulations (see § 9) and technical connection conditions for local utility company).

  • Page 7: Introduction

    The best way of accessing this functionality is via the available accessories; comprehensive and seamless solar inverter monitoring is ensured. The data read-out over the integrated interface and the display is possible only in solar operation. Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 8: Technical Structure Of The Solar Inverter

    The disconnection equipment allows for automatic isolation for in-plant generation systems of nomi- nal power ≤ 4.6 kVA, with single-phase parallel feed-in through the solar inverter into the grid. Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 9: Equipment Overview

    Equipment overview (1) Connections for PV modules (2) Grid connection (3) Interface connection RS485 (EIA485) (4) Display for status messages and keypad for operation (5) Light-emitting diodes for operational status display Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 10: Installation

    • Unused DC connectors and interfaces must be sealed airtight with sealing plugs to ensure protection class IP65 for the whole system (inverter & cables). 50 cm Wall 10 cm 10 cm 50 cm Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 11: Maintenance

    Fasten the supplied mounting nuts and washers on the threaded bolt intended for secu- ring the device. Check that the solar inverter is securely sealed. Mounting plate Locking screw Locking screw 319.5 410 ± 0.5 Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 12: Ambient Temperature

    Next, open the upstream DC disconnector. The maximum input voltage of the solar inverter is 540 V (for Korea limited to 500 V only). The maximum current load of each individual Multi-Contact MC4 connector is 18 A. Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 13 ORDER NUMBER POLARITY (AWG 14) (AWG 12-10) COUPLER • • Plus 32.0010P0001-UR coupler 32.0012P0001-UR • • Minus 32.0011P0001-UR coupler 32.0013P0001-UR • • Plus 32.0014P0001-UR coupler 32.0016P0001-UR • • Minus 32.0015P0001-UR coupler 32.0017P0001-UR Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 14: Output Power Over Pv Voltage

    300 VDC 6.7.2 Output power over AC voltage 3700 W 3500 W 3300 W 3100 W 2900 W 2700 W 2500 W 190 VAC 270 VAC 210 VAC 230 VAC 250 VAC Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 15: Efficiency

    Order designation: 09 45 145 1510, Cable Manager Blue IP67 Push-Pull Data Plug 09 45 145 1500, Cable Manager White IP67 Push-Pull Data Plug RS485 (EIA485) terminating resistor 220 V / 230 V House connection line RS485 (EIA485) - Connection Datalogger Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 16 When several devices are connected in series and the total length of the data line measures 2 m or more, the following option is available for terminating the RS485 (EIA485) interface: Reserved TX_A Pin 7 100 ... 150 RX_B Ohm, 0,25W Pin 6 Reserved Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 17: Electrical Connection And Operational Start-Up

    The electrical connection is utilized on this solar inverter using the connector contacts which are attached to the casing. In no case must the device be opened! Operation and installation manual SOLIVIA 2.5 AP G3 Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 18: Setup / Settings

    To unlock the enter keys, you need to switch off the DC voltage and then switch it on again. 1) In certain states in Australia, power limitation is required. • With power limitation, the output (AC) power of SOLIVIA 2.5 AP G3 will be as followed : Max power: 2490 W Nominal power: 2350 W •...

  • Page 19: Led Operation And Fault Display

    Input voltages: red: <on> Initialization. UPV: 100 V to 150 V yellow: <on> (self test ongoing). green: <fl ashes> Input- and grid moni- red: <off> Starting conditions are tested. toring. yellow: <off> Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 20: Operating Concept

    Handling of the menu items: You can scroll the main menu by activating the selector keys Press the ENTER key to select the submenus. In order to exit the menus again, activate the ESC key. Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 21 Submenu T - Total ENTER Down Menu S - Setup inverter Submenu S - Setup ENTER Down to 2 Remarks: ESC in main menu jumps to first entry of corresponding sub menu Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 22: Submenu N (Now)

    Down N -> Date Display of current day (WD.DD.MM.YYYY) of the week and date Down to 2 Remarks: ESC in main menu N jumps to first entry of sub menu N Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 23: Submenu D (Day)

    Display of the daily operating D -> Runtime Value (Min) time of the solar inverter Down to 2 Remarks: ESC in main menu D jumps to first entry of sub menu D Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 24: Submenu W (Week)

    Display of the annual operating Y -> Runtime Value (h) time of the solar inverter Down to 2 Remarks: ESC in main menu Y jumps to first entry of sub menu Y Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 25: Submenu T (Total)

    Display of the total operating T -> Runtime Value (Min) time of the solar inverter Down to 2 Remarks: ESC in main menu T jumps to first entry of sub menu T Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 26: Submenu S (Setup)

    S -> Time (HH:MM:SS) Adjustment of the internal clock Down S -> Date Adjustment of current day of the week and date (WD.DD.MM.YYYY) Down S -> Firmware Adjustment of the firmware Down to 2 Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 27: Submenu S: Solar Iso / Gnd

    < x.xx(s) Down S -> Country settings Islanding Active / Not active Down S -> Country settings DC injection x(mA) < x.xx(s) Down S -> Country settings Sync time x(s) Down to 5 Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 28: Submenu S: Firmware

    Display of current output voltage -> Voltage limiting values AC Frequency -> Display of current grid frequency -> Frequency limiting values Solar Voltage -> Display of current PV cell voltage -> Switch-in threshold Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 29: Display Messages

    <off> display in the N menu. green: <flashes> Checks grid voltage and Synchronize red: <off> grid frequency for grid - Normal function before input mode. to AC yellow: <off> input mode. Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 30: Technical Data

    SOLIVIA 2.5 AP G3 Max. efficiency 96.0 % Efficiency EU 94.8 % Operating temperature -25 ... +70°C Storage temperature -25 ... +80°C Humidity 0 ... 98 % Max. operating altitude 2000 m (above sea level) Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 31 1) The maximum AC power value indicates the power an inverter might be able to deliver. However, such a maximum AC power may not necessarily be achieved. 2) In certain states in Australia, power limitation is required. With power limitation, the output (AC) power of SOLIVIA 2.5 AP G3 will be as followed :...

  • Page 32: Appendix

    Switching equipment Anti-islanding protection with voltage and frequency Consumer monitoring, as well as network impedance measurement equipment of the customer Photovoltaic Short-circuit protection generator with Overload protection power inverter max. 4.6 kVA Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 33 Switching equipment Anti-islanding protection with voltage and Consumer equipment frequency monitoring, as well as network of the customer impedance measurement Photovoltaic Short-circuit protection generator with Overload protection power inverter max. 4.6 kVA Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 34: Overview Of Connection Diagrams

    PV generator DC disconnector DC disconnector Solivia 2.5 Solivia 2.5 Automatic circuit Automatic breaker circuit breaker type B 25 A type B 25 A Customer Meter for Meter for power power feed-in consumption Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 35 PV generator DC disconnector Solivia 2.5 Fuse Operation and installation manual SOLIVIA 2.5 AP G3...

  • Page 36: Glossary

    The conversion of PV energy into electrical energy. The name is composed of the component parts: Photos - the Greek word for light - and Volta - after Alessandro Volta, a pioneer in electrical research. Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 37 Germany. These Technischen Anschlussbestimmungen or TAB for short have been in force since the year 2000. They define the requirements imposed by DSOs on the electrical systems operated by the end customers of utility companies. Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 38 Operation and installation manual SOLIVIA 2.5 AP G3...
  • Page 39 이 설명서는 최종 사용자가 사용할 수 있도록 장비와 함께 제공됩니다. 이 설명서에 나온 기술적인 설명과 그림은 기밀 정보로 취급해야 하며 어떤 부분도 Delta Energy Systems 기술자의 사전 서면 동의를 받지 않고 복제할 수 없습니다. 최종 사용자는 장비의 올바른 사용과 엄격하게 관련되지 않은 용도로 이 설명서에 담긴 정...
  • Page 40 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 41 하위 메뉴 S: Country settings 7.3.7.3 하위 메뉴 S: Firmware 8 진단 및 데이터 평가 오작동 교정 디스플레이 메시지 9 기술 데이터 10 부록 10.1 연결 예 10.2 연결 도면 개요 11 용어집 12 연락처 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 42 • AC 커넥터 일반 경고/안전 지침 태양광 인버터 SOLIVIA 2.5 AP G3을 구입해 주셔서 감사합니다. 이 설명서에는 제품을 이해하는 데 도움이 되는 내용이 나와 있습니다. 안전 규정(9절 참조)과 현지 전력 회사를 위한 기술적 연결 조건을 준수하십시오. 사용 수명 및 내...
  • Page 43 해 데이터를 다운로드하여 PC에서 평가할 수 있고 작동 데이터를 연속적으로 기록할 수 있습니다. 이러한 기능을 이용하는 가장 좋은 방법은 제공되는 부속품을 이용하는 것입니다. 이러한 부속품을 이용하면 종합적이고 빈틈 없이 태양광 인버터를 모니터링할 수 있습니다. 태양광 작동 중에만 일체형 인터페이스와 디스플레이에서 데이터를 읽을 수 있습니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 44 회로 분리 또는 전원 공급 중단이 발생했을 때 안전한 차단을 보장하고 분리된 상태에서 작동하는 것을 방지합니다. 차단 장비를 사용해 공칭 전력이 4.6kVA 이하인 시설 내의 발전 시스템에 대한 자동 분리가 가능 하며 태양광 인버터를 통해 그리드에 단상 병렬식으로 전력을 공급할 수 있습니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 45 장비 개요 (1) 태양광 모듈 연결 (2) 그리드 연결 (3) 인터페이스 연결 RS485(EIA485) (4) 상태 메시지 표시와 작동 키패드 (5) 작동 상태 표시 LED 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 46 • 권장 설치 위치를 준수해야 합니다(수직). • 사용하지 않은 DC 커넥터 와 인터페이스는 밀봉 마개로 공기가 통하지 않게 밀봉해서 전 체 시스템(인버터와 케이블)에서 IP65 보호 등급을 유지해야 합니다. 50 cm Wall 10 cm 10 cm 50 cm 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 47 태양광 인버터는 무게가 21.5kg이므로 최소한 두 명이 들어 운반해야 합니다. 최소한 두 명이 태양광 인버터를 들어 부착판에 올려놓습니다. 제공된 고정 너트와 와셔를 볼트에 조여 장치를 고정시킵니다. 태양광 인버터가 단단히 밀봉되었는지 확인합니다. 부착판 잠금 나사 잠금 나사 319.5 410 ± 0.5 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 48 태양광 인버터의 최대 입력 전압은 540V (대한민국은 500 V) 입니다. 개별 Multi-Contact MC4 커넥터의 최대 전류 부하는 18A입니다. 태양광 인버터에는 DC측에 절연과 접지 모니터링 장치가 있습니다. Setup(설정) 메뉴 “S -> Solar ISO / GND”에서 옵션을 구성할 수 있습니다(7.3.7.1절 참조). 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 49 모듈 제조 회사가 규정한 요구 조건을 충족시키기 위해 태양광 시스템의 양극이나 음극을 연결해 야 할 경우 다음과 같이 할 수 있습니다. 인버터와 가까운 곳에서 접지 연속성을 실행해야 합니다. Delta의 접지 키트 “Grounding Set A Solar”(EOE99000275)를 사용하는 것이 좋습니다. 접지 연 결을 모니터링하고 Setup(설정) 메뉴에서 구성할 수 있습니다(위 참조).
  • Page 50 150 VDC 300 VDC 6.7.2 Output power over AC voltage 3700 W 3500 W 3300 W 3100 W 2900 W 2700 W 2500 W 190 VAC 270 VAC 210 VAC 230 VAC 250 VAC 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 51 09 45 145 1510, Cable Manager Blue IP67 Push-Pull Data Plug 09 45 145 1500, Cable Manager White IP67 Push-Pull Data Plug RS485 (EIA485) 종단 저항기 220V/230V 하우스 연결 라인 RS485(EIA485) – 연결 데이터 기록기 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 52 여러 개의 장치를 직렬로 연결하고 데이터 라인의 전체 길이가 2m 이상이라면 RS485 (EIA485) 인터페이스 종단을 위해 다음과 같은 옵션을 사용할 수 있습니다. 사용하지 않음 TX_A Pin 7 100 ... 150 RX_B Ohm, 0,25W Pin 6 사용하지 않음 접지 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 53 트래커 부스터 스트링 스트링 태양광 인버터 전기 연결 및 시동 태양광 인버터의 전기 연결은 케이싱에 부착된 커넥터 접점을 사용해 실시합니다. 어떤 경우에도 장치를 열면 안 됩니다! 사용 및 설치 설명서SOLIVIA 2.5 AP G3 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 54 5분 내에 아무 것도 입력하지 않으면 디스플레이의 ENTER 키가 잠깁니다. ENTER 키를 잠금 해 제하려면 DC 전압을 껐다 켜야 합니다. 1) 호주 일부 지역에서는, 출력제한이 필요로 합니다. • 이러한 출력제한으로, SOLIVIA 2.5 AP G3의 출력(AC)은 하기 와 같습니다: 최대 출력: 2490 W 정격 출력: 2350 W •...
  • Page 55 태양광 인버터가 전력을 그리드로 공급하지 않고 있습니다. 노란색:<꺼짐> 녹색:<켜짐> 입력 전압: 빨간색:<켜짐> 시작. UPV:100V - 150V 노란색:<켜짐 (자체 검사 진행 중) 녹색:<깜빡임> 입력 및 그리드 모니 빨간색:<꺼짐> 시동 상태를 검사하고 있습니다. 터링 노란색:<꺼짐> 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 56 • 메뉴 M(월) • 메뉴 Y(연) • 메뉴 T(총합) • 메뉴 S(설정) 메뉴 항목 조작: 선택기 키를 활성화해 메인 메뉴를 이동할 수 있습니다 ENTER 키를 눌러 하위 메뉴를 선택합니다. 메뉴를 다시 끝내려면 ESC 키를 활성화합니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 57 Menu T - Total statistic Submenu T - Total ENTER Down Menu S - Setup inverter Submenu S - Setup ENTER Down to 2 비고: 메인 메뉴에서 ESC를 누르면 해당 하위 메뉴의 첫 번째 입력 내용으로 건너뜁니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 58 현재의 태양광 전지 전압을 표시합니다. Down N -> PV-Current Value (A) 현재의 태양광 전지 전류를 표시합니다. Down N -> Time (HH:MM:SS) 현재의 시간을 표시합니다. Down N -> Date 현재의 요일과 날짜를 표시합니다. (WD.DD.MM.YYYY) Down to 2 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 59 일간 최대 출력 주파수를 표시합니다. Value (Hz) Down D -> AC-Freq.-Min 일간 최소 출력 주파수를 표시합니다. Value (Hz) Down D -> Runtime Value (Min) 태양광 인버터의 일간 작동 시간을 표시합니다. Down to 2 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 60 Y -> Energy Value (kWh) 연간 에너지 획득량을 표시합니다. Down Y -> AC-Revenue 연간 수입을 표시합니다. Value (AUD / Won) Down Y -> Runtime Value (h) 태양광 인버터의 연간 작동 시간을 표시합니다. Down to 2 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 61 T -> Isolation Max 최대 절연 저항을 표시합니다. Value (kOhm) Down T -> Isolation Min 최소 절연 저항을 표시합니다. Value (kOhm) Down T -> Runtime Value (Min) 태양광 인버터의 작동 시간 총합을 표시합니다. Down to 2 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 62 데이터 전송 속도를 2400-38400 보드 범위에서 조정합니다. 2400 ... 38400 Down S -> Time (HH:MM:SS) 내장된 시계를 조정합니다. Down S -> Date 현재의 요일과 날짜를 조정합니다. (WD.DD.MM.YYYY) Down S -> Firmware 펌웨어를 조정합니다. Down to 2 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 63 < x.xx(s) Down S -> Country settings Islanding Active / Not active Down S -> Country settings DC injection x(mA) < x.xx(s) Down S -> Country settings Sync time x(s) Down to 5 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 64 N 메뉴에서 전류값 AC 전압 -> 현재의 출력 전압 표시값 -> 전압 제한값 AC 주파수 -> 현재의 그리드 주파수 표시값 -> 주파수 제한값 태양광 전압 -> 현재의 태양광 전지 전압 표시값 -> 전환 임계값 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 65 - 디스플레이에서 N 메뉴의 too low 노란색:<꺼짐> 니다. 태양광 전지 전압을 점검합니다. 녹색:<깜빡임> 그리드 입력 모드에 대한 Synchronize 빨간색:<꺼짐> 그리드 전압과 그리드 주 - 입력 모드 전에 정상 기능 to AC 노란색:<꺼짐> 파수 점검 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 66 중국 인도 대한민국 대만 모델 이름 SOLIVIA 2.5 AP G3 최대 효율 96,0 % 효율 EU 94,8 % 작동 온도 -25°C에서 +70°C까지 보관 온도 -25°C에서 +80°C까지 습도 0%에서 98%까지 최고 해발고도 2000 m 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 67 1) 최대출력용량 값은 인버터가 전달가능 한 용량이 표시됨. 그러나, 이와 같은 최대출력용량 값은 반드시 출력 될 필요 는 없음. 2) 호주 일부 지역에서는, 출력제한이 필요로 합니다. 이러한 출력제한으로, SOLIVIA 2.5 AP G3의 출력(AC)은 하기 와 같습니다: 최대 출력: 2490 W 정격...
  • Page 68 ~ 400 / 230 V 전기 회로 분배기 개폐 장비 전압과 주파수 모니터링 기능과 네트워크 고객의 소비 장비 임피던스 측정 기능이 있는 단독 운전 방지 장치 태양광 발전기, 단락 보호 장치 전력 인버터 최대4.6kVA 과부하 장치 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 69 ~ 400 / 230 V 전기 회로 분배기 개폐 장비 전압과 주파수 모니터링 기능과 네트워크 고객의 소비 장비 임피던스 측정 기능이 있는 단독 운전 방지 장치 태양광 발전기, 단락 보호 장치 전력 인버터 최대4.6kVA 과부하 장치 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 70 태양광 발전기 태양광 발전기 DC 디스커넥터 DC 디스커넥터 Solivia 2.5 Solivia 2.5 자동 회로 자동 회로 차단기 유형 B 차단기 유형 B 25 A 25 A 고객 전력 소비량 공급 전력 계량기 계량기 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 71 태양광 발전기 DC 디스커넥터 Solivia 2.5 퓨즈 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 72 전기 연구의 선구자인 Alessandro Volta의 이름에서 따옴. 전위 분리 두 구성품 사이에 전도성 연결이 없음. 전력 소실 전력 손실은 어떤 장치 혹은 과정상에서, 흡수된 전력과 생산된 전력간의 차이를 말합니다. 전력 소 실은 주로 열로 방출됩니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 73 TAB 2000은 독일의 배전 시스템 운용 회사가 운용하는 저전압 그리드에 대한 연결에 적용되는 기 술 규정입니다. 이 기술 규정은 2000년도 부터 시행되어 왔습니다. 이 규정은 전기 회사의 최종 고 객이 운용하는 전기 시스템에 대해 DSO가 부과하는 요구 조건을 규정합니다. 사용 및 설치 설명서SOLIVIA 2.5 AP G3...
  • Page 74 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 75 本手冊如有更改，恕不另行通知。 歡迎隨時到我們的網站www.solar-inverter.com 參考最新版本的手冊。 © Delta Energy Systems (Germany) GmbH 版權所有 — 保留所有權利。 本裝置隨附本手冊，以供用戶使用。 本說明書所載的技術性說明與圖解為是機密資料，未經 Delta Energy Systems 服務工程師事先書面同意，不得複製該資料的任 何部份。用戶不得洩漏本說明書所載的資料，或將其用在與正確使用本設備無關的任何其他用途。 所有資料和規格如有更改，恕不另行通知。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 76 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 77 子選單 Y（年） 7.3.6 子選單 T（總值） 7.3.7 子選單 S（設置） 7.3.7.1 子選單 S：Solar ISO / GND 7.3.7.2 子選單 S：國家設定 7.3.7.3 子選單 S：韌體 8 診斷及數據評估 排除故障 顯示資料 9 技術數據 10 附錄 10.1 連接示例 10.2 連接圖示概述 11 術語表 12 認證 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 78 商品內容 • 轉換器SOLIVIA 2.5 AP G3太陽能轉換器 • 安裝板 • 操作和安裝手冊 • 交流電連接器 警告事項／安全注意事項 感謝您選擇 轉換器SOLIVIA 2.5 AP G3太陽能轉換器。 本說明手冊將幫助您了解此項產品。 請遵守安全規定（見第 9 節）和本地電力公司的連接技術條件。妥善使用本產品將有助於延長本產 品的使用壽命，增加耐用性和可靠性。-遵循這些基本條件將有助於本產品發揮最大效能。 請注意下列安全事項： • 在電器裝置運作期間，裝置的某些部份存在危險電壓。 • 不當操作會造成人身傷害和重大毀損！ • 遵照安裝規定。 • 安裝和初始操作僅能由合格電工執行。 • 裝置的維修工作僅能由製造商執行。 • 請遵守操作和安裝手冊中的全部事項！ • 在執行任何工作之前，確保公共電網和太陽能模組均未連接至裝置上。 • 由於溫度極高，裝置之表面會變燙。...
  • Page 79 太陽能轉換器將太陽能電池的直流電轉換成交流電。該裝置能夠將產自太陽能的電能饋入公共電 網。 由於高效的最大功率點追蹤技術，即使在多雲天氣依然能最大化地利用太陽能設備。 串型的理念是指太陽能模組始終與太陽能轉換器串聯連接（組串）及／或處於相同電壓的組串並行 與太陽能轉換器連接，旨在大幅減少太陽能系統的配線要求。 模組的組串式連接亦保證太陽能系統可完美地配合太陽能轉換器的輸入電壓範圍。 資料評估和通訊 本裝置的整合資料整合顯示、處理和傳輸使太陽能轉換器操作更簡便。顯示器可監控運作狀態和發 送運作故障的信號。資料介面可下載電腦系統評估的資料，保證持續記錄運作數據。 使用該功能最好的方法是透過其他配件；以確保能完整且順暢地監控太陽能轉換器。 要透過整合介面或顯示器讀取數據，裝置必須進行太陽能運作狀態中。 太陽能轉換器的技術結構 要隔離太陽能轉換器的直流電與電網，必須透過附有整合高頻變壓器的直流／交流電轉換器來進 行。要調整電壓，使太陽能模組在太陽輻射水平及溫度不斷變化的條件下亦能實現最大輸出功率（ 最大功率點追蹤 MPP-Tracking）。 太陽能轉換器的最大功率點的追蹤範圍在 150V到 450V之間，各家製造商均可藉此加強太陽能模組 的效能。因此必須採取一些方法以確保最大直流輸入開路電壓絕不超過 540V (在韓國的限制為500 V)，請注意在最低溫度下將產生最大開路電壓。有關溫度影響的詳細資料，請參見太陽能模組的數 據資料。裝置的耗損的能量需保持在最小值。 品質優異的鋁盒符合 IP65 防護等級（防水柱且防塵），其表面經改良後可抵抗風吹日曬的侵襲。 背面的金屬鰭狀設計可加強其散熱功能，使轉換器在 -25°C 至 +70°C 的環境溫度下運作。 具有散熱功能的背面也可消除因電壓轉換而產生的功耗。內部溫度控制器可保護裝置免受太陽能轉 換器溫度過高而造成的傷害。如果環境溫度過高，最大可轉換功率將受到限制。 太陽能轉換器由微控制器控制，微控制器亦能執行介面通訊及監控顯示器上的數值與資料。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 80 兩個獨立的冗餘微控制器按照本地電力公司的饋入指示，以控制監控電網。太陽能轉換器即可安裝 在室內電網中。 為達到保護操作員的安全要求，電網應與太陽能模組絕緣。電網與太陽能模組之間的電絕緣相當於 基本絕緣。需加強電網、太陽能模組和可接入介面（顯示器、RS485 介面）之間的絕緣，為操作人 員提供最大程度的保護，以符合電磁相容性 (EMC) 和安全性的相關標準。 太陽能轉換器僅可於併網時運作，由一家認證機構認可的自動絕緣點能保證在短路或供電中斷時切 斷安全地終止連接，且避免於隔離狀態下之運作。 斷電設備與額定功率 ≤ 4.6 kVA的裝置內生成系統自動絕緣，單相並行饋入線透過太陽能轉換器進 入電網。 設備概況 （1）太陽能模組連接頭 （2）電網連接頭 （3）RS485 接頭 (EIA485) （4）顯示狀態資料的顯示器及操作鍵盤 （5）顯示運作狀態器的LED指示燈 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 81 • 雖然本裝置配備防紫外線元件，但切勿將裝置直接暴曬於陽光下。 • 儘管擁有 IP65 外殼並獲得第三類汚損認證，仍不得將本裝置嚴重汚損。 • 多塵環境可能損害本裝置的性能。 最低要求 • 不得妨礙太陽能轉換器周圍的自由對流。 • 由於適當的空氣循環能幫助散熱，請保持裝置旁邊約 10 公分及裝置上下約 50 公分的空間無其他 物體。 • 遵守供電終端的電網電阻規定（電線長度、電線橫截面）。• 遵照建議的安裝位置（立式）進行 安裝。 • 閒置的直流連接器(Tyco) 和接頭頭一定要使用密封塞密封，以確保整個系統（轉換器及電線）達 到IP65 保護等級。 50 cm Wall 10 cm 10 cm 50 cm 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 82 維護 需確保本裝置在運作過程中不被物件覆蓋。為避免太陽能轉換器的外殼汚損，應定期清洗外殼。 使用者不得私自碰觸裝置內的零部件，也決不可打開太陽能轉換器！ 安裝 您應該使用隨附的安裝板準確安裝太陽能轉換器。安裝至牆面須使用適當的螺絲絲。將掛架固定於 牆面後，就能輕易地裝上太陽能轉換器然後安全栓緊本裝置。 裝配指南 1. 使用適當的螺絲（最大 6 毫米）裝配安裝板，將螺絲鎖入最少 4 個孔中（共有 8 個孔）以固定 掛架。您可以 安裝板為模板，標記鑽孔的位置。 2. 由於太陽能轉換器重 21.5 公斤，因此至少需要兩人才能將其從運輸櫃中搬出。 3. 至少需要兩人才能將太陽能轉換器放置在安裝板上。 4. 栓緊所附螺栓上的固定螺帽和墊圈，以便固定裝置。 5. 檢查太陽能轉換器是否安裝牢固。 安裝板 鎖緊螺絲 鎖緊螺絲 319.5 410 ± 0.5 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 83 流電斷路器。 太陽能轉換器的最大輸入電壓為 540V (在韓國的限制為500 V)。每個Multi-Contact MC4 連接器的 最大電流負荷為 18A。 太陽能轉換器在直流側有絕緣和接地監測。本選項可在設定選單「S -> Solar ISO / GND」中配置 （見第 7.3.7.1 節）。 安裝監測有兩種模式： • ISO-ON-Error （絕緣不良時，太陽能轉換器會與電網中斷連接） • ISO-ON-Warning （太陽能轉換器會顯示錯誤，但不會與電網中斷連接）。 台達太陽能轉換器交貨時的出廠設定為 ISO-ON-Warning 模式。 接地監測有兩種模式： • PV+ 接地（太陽能發電器正極的接地監測） • PV- 接地（太陽能發電器負極的接地監測）。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 84 • 負 32.0015P0001-UR 32.0017P0001-UR 耦合器 6.7.1 太陽能電壓的輸出功率 3700 W 3500 W 3300 W 3100 W 2900 W 2700 W 2500 W 200 VDC 250 VDC 350 VDC 400 VDC 450 VDC 150 VDC 300 VDC 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 85 86 % 84 % 800 W 1600 W 2400 W 400 W 1200 W 2000 W 2500 W @ 150 V 2500 W @ 250 V 2500 W @ 450 V 2500 W @ 350 V 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 86 09 45 145 1500，Cable Manager White IP67 Push-Pull Data Plug RS485 (EIA485) 終端電阻 220V／230V室內連接線 RS485 (EIA485) – 連接器 數據記錄器 連接器Pin分配 RS485 (EIA485) 保留 保留 保留 GND （ 接地） (RS485) 保留 RX_B (RS485) TX_A (RS485) 保留 頂視圖 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 87 TX_A PIN 7 100 ... 150 RX_B Ohm, 0,25W PIN 6 保留 反孤島保護 功率控制器 通訊 操作控制和系統控制 直流電 組串 A 公共電網 最大功率 隔離 跟蹤器 組串 B 直流電 交流電 助力器 直流電 組串 C 直流電 組串 D 太陽能轉換器 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 88 請注意，如果 5 分鐘內沒有輸入任何內容，顯示器上的輸入鍵會鎖上。要開啟輸入鍵，您需要中斷 連接直流電壓，再重新開啟。 1) 在澳洲的某些區域，轉換器的功率必須受到一定的限制。 • 在此限制之內，SOLIVIA 2.5 AP G3的最大（交流電）輸出功率如下： 最大功率： 2490 W 額定功率： 2350 W • 如果需要轉換器符合此功率限制，必須要在設定國家選項時選擇「Australia PL」（設定安裝完成後即受密碼保 護）： 輸入網路ID = [1] 然後按下 <ENTER> 鍵 選擇國家 = [Australia PL] 然後按下 <ENTER> 鍵 再按下 <ENTER> 鍵以確認國家選項 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 89 3. 拿到PIN碼後，需要按下 ESC + 。 4. 接著，您需要輸入PIN碼並確認兩次。 5. 確認後，您可以選擇目標國家。 注意：必須不間斷的完成這些步驟。否則，您將仍處於選擇國家的模式中。 6.11 發光二極管 (LED)的操作及故障顯示 三顆顯示太陽能轉換器運作狀態的LED指示燈 被安裝在前部： • LED (A)，綠色：「Operation」（「運作」） 顯示運作狀態。 Operation • LED (B)，紅色：「Earth Fault」（「接地失 敗」）顯示絕緣電阻故障或直流側接地 (GND) Earth Fault (B) 故障。 Failure • LED (C)，黃色；「Failure」（「故障」）顯 示內部或外部存在的故障，以及電網饋入式操 作是否中斷。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 90 未傳送電力。 狀態。 黃色：<亮燈> 請參閱顯示資料！ 綠色：<亮燈／熄滅> 您可以繼續使用太陽能轉換器。 紅色：<亮燈／熄滅> 警告資料。 請參閱顯示資料！ 黃色：<閃爍> 操作原理 顯示器 裝置上的顯示器會顯示各種資料。輸入鍵被用來調整裝置及檢索資料。所顯示的數據最多允許 5% 的誤差。 (A) 鍵，ESC（退出）：從選單項目切換至主選 單和退出各子選單。 (B) 鍵和 (C) 鍵：可在單個選單項目上移動及／ 或在設置選單上進行調節。 (D) 鍵，ENTER（確定）：ENTER（確定）鍵 可改變選單層及在設置選單中確認輸入。 顯示器中的導航 顯示器照明 在自動操作中按 ENTER（確定）鍵後，會開啟顯示器照明。如果 30 秒內未按動任何鍵，顯示器照 明將自動熄滅。設置選單中可選擇連續或自動照明。按 ENTER（確定）鍵，可再次開啟顯示器照 明。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 91 Submenu Y - Year ENTER Down Menu T - Total statistic Submenu T - Total ENTER Down Menu S - Setup inverter Submenu S - Setup ENTER Down to 2 備註 ： 主菜單的 ESC （退出） 鍵跳至首次進入的相應子菜單 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 92 N -> AC-Frequency 顯示當前電源頻率 Value (Hz) Down N -> PV-Voltage Value (V) 顯示當前太陽能電池電壓 Down N -> PV-Current Value (A) 顯示當前太陽能電池電流 Down N -> Time (HH:MM:SS) 顯示當前時間 Down N -> Date 顯示當天的星期和日期 (WD.DD.MM.YYYY) Down to 2 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 93 D -> AC-Volt-Min 顯示每日最小輸出電壓 Value (V) Down D -> AC-Curr-Max 顯示每日最大輸出電流 Value (A) Down D -> AC-Freq.-Max 顯示每日最大輸出頻率 Value (Hz) Down D -> AC-Freq.-Min 顯示每日最小輸出頻率 Value (Hz) Down D -> Runtime Value (Min) 顯示每日太陽能轉換器的運作時間 Down to 2 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 94 Main menu Y - Year statistic Submenu Y - Year Up to 1 Y -> Energy Value (kWh) 顯示每年能量收益 Down Y -> AC-Revenue 顯示年收入 Value (AUD / Won) Down Y -> Runtime Value (h) 顯示每年太陽能轉換器的運作時間 Down to 2 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 95 T -> PV-Pow. Max 顯示最大太陽能電池功率 Value (W) Down T -> Isolation Max 顯示最大 緣電阻 Value (kOhm) Down T -> Isolation Min 顯示最小 緣電阻 Value (kOhm) Down T -> Runtime Value (Min) 顯示太陽能轉換器的總運作時間 Down to 2 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 96 Name of country Down S -> Baudrate 在 2400 至 38400 波特之間調節波特率 2400 ... 38400 Down S -> Time (HH:MM:SS) 調節內部時鐘 Down S -> Date 調整當天的星期和日期 (WD.DD.MM.YYYY) Down S -> Firmware 調節 體 Down to 2 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 97 High frequency x.xx(Hz) < x.xx(s) Down S -> Country settings Islanding Active / Not active Down S -> Country settings DC injection x(mA) < x.xx(s) Down S -> Country settings Sync time x(s) Down to 5 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 98 現場排錯 一般而言，如果顯示器上出現錯誤資料，通常可透過重新初始化太陽能轉換器來嘗試重設。 重設裝置步驟如下： 1 .將太陽能轉換器與電網隔離（打開自動斷路器）。 2. 關掉直流電斷路器。 3. 等待約 1 分鐘。 4. 重新打開直流電斷路器。 5. 接通電網（關閉自動斷路器）。 （在現場，第一步是檢查可導致太陽能轉換器出現故障及跳閘的可能故障原因。） 透過顯示器檢查各種主要參數，從而得出可能的故障原因。 選單 N 中的當前值 交流電壓 -> 顯示當前輸出電壓 -> 電壓限值 交流頻率 -> 顯示當前電網頻率 -> 頻率限值 太陽能電壓 -> 顯示當前太陽能電池電壓 -> 接通臨界值 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 99 紅色：<熄滅> 輸入功率不足。 — 根據選單 N 所示 黃色：<熄滅> 檢查太陽能電池電壓。 綠色：<閃爍> PV voltage 太陽能發電機電壓在 100V — 日照不足。 紅色：<熄滅> too low 到 150V之間。 — 根據選單 N 所示 黃色：<熄滅> 綠色：<閃爍> Synchronize 檢查電網輸入模式時的電 紅色：<熄滅> — 在輸入模式前正常運作。 to AC 網電壓及電網頻率。 黃色：<熄滅> 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 100 低於 3 % @ 額定功率 一般標準 澳洲 中國 印度 韓國 臺灣 型號名稱 SOLIVIA 2.5 AP G3 最高能效 96.0 % EU 能效 94.8 % 操作溫度 -25 ... +70°C 儲存溫度 -25 ... +80°C 濕度 0 ... 98 % 最高海拔高度 2000 m 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 101 IEC 61000-6-2; IEC / EN 61000- 61000-6-3 IEC / EN 61000- KS C IEC 61000- 6-3; KS C IEC 61000-6-4 1) 交流電的最大功率值為一部轉換器所可能輸出的最大值，然而此最大值不必然會達到。 2) 在澳洲的某些區域，轉換器的功率必須受到一定的限制。 • 在此限制之內，SOLIVIA 2.5 AP G3的最大（交流電）輸出功率如下： 最大功率： 2490 W 額定功率： 2350 W 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 102 低壓網絡 ~ 400 / 230V 室內連接線 室內連接盒 擁有人界限 客戶 測量單位 (1) 功率消耗計量表 (2) 功率輸入 （各機箱中帶有逆行停止） 計量表 備註 ： 也可使用分別指示兩種能量方向的計量表 ~ 400 / 220V ~ 400 / 230V 電路分電器 開關裝置 帶電壓及頻率監控的防孤島效應， 客戶的消費性設備 以及網絡阻抗測量 帶有最大功率變換 短路保護 器的太陽能發電機 超負載控制 4.6kVA 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 103 低壓網絡 ~ 400 / 230V 室內連接線 室內連接盒 擁有人界限 客戶 測量單位 (1) 功率消耗計量表 (2) 功率輸入 （各機箱中帶有逆行停止） 計量表 (3) 客戶系統的功率輸出計量表 備註 ： 也可使用分別指示兩種能量方向的計量表 ~ 400 / 220V 電路分電器 ~ 400 / 230V 開關裝置 帶電壓及頻率監控的防孤島效應， 客戶的消費性設備 以及網絡阻抗測量 帶有最大功率變換 短路保護 器的太陽能發電機 超負載控制 4.6kVA 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 104 B 25 A 型自動 功率輸入計量 選擇性主線斷 斷路器 表 室內連接盒 路器 室內連接 線 太陽能發電機 太陽能發電機 直流電切斷器 直流電切斷器 Solivia 2.5 Solivia 2.5 B 25 A 型自動斷 B 25 A 型自動斷 路器 路器 客戶 功率消耗計 功率輸入計量 量表 表 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 105 太陽能發電機 直流電切斷器 Solivia 2.5 保險絲 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 106 Nominal power 額定功率 額定功率是生產商就裝置或系統指定的允許的最大持續輸出功率。通常，裝置已經過優化，以便在 額定功率下操作時，也能達到最高效率。 Nominal current 額定電流 額定電流指在向裝置供應額定電壓並產生額定功率的情況下，電氣裝置所吸收的電流。 指保護接地，在電氣系統和電纜中經常會使用保護接地導體。亦稱作接地線、保護接地裝置、土、 接地或 PE (protective earth)。 Photovoltaics（縮寫為PV） 將光伏能量轉化為電能。 該名稱的組成部份為：Photos（光的希臘詞）和 Volta （以電氣研究先驅 Alessandro Volta 命名） 。 Potential isolation 潛在絕緣 兩個元件之間無導體連接。 Power dissipation功率耗散 功率耗散指裝置功率或程序的吸收功率和產生功率之間產生的差額。功率耗散主要因熱量產生。 PV cell 太陽能電池 太陽能電池是表面寬廣的光電二極管，可將光能（一般為太陽光）轉化為電能。這是利用光電效應 （光伏）而產生。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 107 標準八極連接器連接的縮寫。RJ 代表接線套（標準插座）。 RS485 (ELA485) 正確信號被傳送到差分電壓接頭的某一核心，而錯誤（或否定）信號則被傳送到另一核心。 Separate grid system 獨立電網系統 完全獨立於一個互聯電網的電源供給設備。 Solar inverter 太陽能轉換器 是一個電氣裝置，它能將直流電壓轉化為交流電壓及／或將直流電轉化為交流電。 String 串型 指定一組帶有串聯開關的電氣太陽能模組。 String solar inverter (solar inverter concept)串型太陽能轉換器（太陽能轉換器概念） 在任何情況下，太陽能發電機被分成單獨的組串，它們透過自身的組串太陽能轉換器為電網供電。 這樣，大大地便利了安裝且減少了獲益下降（這可能是由於太陽能模組的安裝或不同的遮光條件） 得到大幅抑制。 TAB (2000) TAB 2000 是管理德國分配系統操作員的低壓電網操作技術規則。該技術連接規則（簡稱 TAB） 自2000 年開始生效其界定了由 針對電力公司的終端客戶操作的電氣系統制定的強制規 定。 操作和安裝手冊 SOLIVIA 2.5 AP G3...
  • Page 108 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 109 本手册如有更改，恕不另行通知。 本手册的最新版本将会 在我们的www.solar-inverter.com 上发布。 © Delta Energy Systems (Germany) GmbH 版权所有 — 保留所有权利。 本装置随附本说明书，以供终端用户使用。 本说明书所载的技术性指导与图解被视作是保密信息，未经 Delta Energy Systems 服务工程师事先书面同意，不得复制该信息的 任何部分。终端用户不得泄漏本说明书所载的信息，或将其用作与正确使用本设备无关的任何其他用途。 所有信息和规格如有更改，恕不另行通知。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 110 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 111 7.3.5 子菜单 Y（年） 7.3.6 子菜单 T（总值） 7.3.7 子菜单 S（设置） 7.3.7.1 子菜单 S：Solar ISO / GND 7.3.7.2 子菜单 S：国家设置 7.3.7.3 子菜单 S：固件 诊断及数据评估 排除故障 显示信息 技术数据 10 附录 10.1 连接示例 10.2 连接图示概述 11 术语表 12 认证 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 112 产品装箱内容 • 太阳能逆变器 SOLIVIA 2.5 AP G3 • 安装板 • 操作和安装说明书 • 交流电连接器 通用警告／安全注意事项 感谢您购买太阳能逆变器 SOLIVIA 2.5 AP G3。 本指导手册将帮助您熟悉本产品。 请遵守安全规定（见第 9 节）和本地电力公司的技术要求规范。妥善使用本产品将有助于延长本产 品的服务寿命，增强耐用性和可靠性。最大化利用本产品需遵循一些必备条件。 请注意下列安全事项： • 在电器装置使用期间，装置的若干零部件存在危险电压。 • 不当操作会造成人身伤害和重大损伤！ • 遵照安装规定。 • 只能由合格电工执行安装和启动。 • 只能由制造商履行装置维修工作。 • 请遵守操作和安装说明书中的全部事项！ • 在执行任何步骤之前，确保装置与电网和光伏组件绝缘。 • 高温条件下，装置表面会变烫。...
  • Page 113 在下列技术性描述中，安装人员以及用户将了解安装、操作初装和处理太阳能逆变器所需的精确功 能信息。 系统 太阳能逆变器将太阳能电池的直流电转换成交流电。该装置能够将“自产”太阳能馈入公共电网。 得益于高效的最大功率跟踪技术，即使在多云天气依然能最大化利用太阳能设备。 本系统采用组串的连接方式，即多个光伏电池板先通过串联的方式构成一个电池组，然后电压相同 的电池组在太阳能并网逆变器的输入端并联，这样的连接方式可以有效的减少整个系统的配线要 求。 通过这样的连接方式也可以使得太阳能电池组的输出电压与逆变器输入电压范围有效地匹配。 数据评估和通讯 本装置集成了数据显示、数据处理和数据通讯，使操作更加简便。装置显示器可监控操作状态和发 送操作故障的信号。通过人机界面可以将逆变器的运行下载到电脑中进行评估，保证运行数据连续 存储。 使用该功能最好的方法是借助可用配件；以实现太阳能逆变器的监控全面顺畅。 数据通过集成界面读出，显示器只在执行太阳能操作时显示。 太阳能逆变器的技术结构 本太阳能逆变器通过带有集成高频变压器的直流电／交流电转换器实现与电网的电流隔离。通过调 整光伏电压，使光伏组件在太阳辐射水平及温度不断变化的条件下亦能实现最大输出功率（最大功 率追踪）。 本太阳能逆变器的最大功率范围在 150V到 450V之间，各种制造商均可使用该光电组件。必须采取 措施保证最大直流输入开路电压绝不超过 540V (在韩国的限制为500V)。请注意最低预期温度下将 产生最大开路电压。有关温度依赖性的详细信息，请参见光伏组件的数据表。装置的能耗保持在最 小值。 高品质铝制外壳符合 IP65 防护等级（防水、防尘），其表面经过改良后可抵抗风吹日晒的侵袭。 背面设计具有散热功能，能使逆变器在 -25°C 至 +70°C 的环境温度下运行。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 114 而具有散热功能的背面亦可消除由电压转换所产生功耗。内部温度控制器可保护太阳能逆变器免受 内部温度过高等问题的伤害。如果环境温度高，最大可转换功率将受到限制。 本太阳能逆变器由微控制器控制，微控制器亦能执行界面通讯及监控显示器上的数值与信息。 两个独立的冗余微控制器按照本地电力公司的馈入指示，以控制监控电网。太阳能逆变器即可安装 在内部电网中。 电网与光伏组件实现绝缘，已达到保护操作人员安全的要求。电网与光伏组件之间的电绝缘相当于 基本绝缘。加强电网、光伏组件和可接入界面（显示器、RS485 界面）之间的绝缘，确保了操作人 员得到最大程度的保护。这些措施符合电磁兼容 (EMC) 和安全性的相关标准。 本太阳能逆变器仅可应用于电网操作。自动绝缘点经认证机构审批，能保证在供电中断或切断时安 全断路，且无需进行隔离操作。 断电设备可与额定功率≤4.6 kVA的内部生成系统自动绝缘。单相并行馈入线通过太阳能逆变器进入 电网。 设备概况 （1）光伏组件接头 （2）电网接头 （3）RS485 接头 (EIA485) （4）显示状态信息的显示器及操作键盘 （5）操作状态显示器的LED 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 115 • 确保 LED 灯及显示器的查看方便（检查读取角度和安装高度）。 • 虽然本装置配备防紫外线元件，但仍应避免将装置直接暴晒在阳光下。 • 虽然拥有 IP65 外壳并获得第三类弄污认证，但本装置不得被严重弄污。 • 多尘环境会损害本装置的性能。 最低要求 • 必须保证太阳能逆变器周围的自由对流。 • 为保证适当的空气流通，以便达到散热作用，请保持装置旁边大约10cm和装置上下大约50cm的空 间内无其他物体。 • 请遵守供电终端的电网电阻规定（电线长度、电线横截面）。 • 遵照建议的安装位置（立式）进行安装。 • 闲置的直流连接器(Tyco) 和接口务必用密封塞密封，以保证整个系统（逆变器及电缆）达到 IP65 保护等级。 50 cm Wall 10 cm 10 cm 50 cm 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 116 维护 请确保本装置在运作过程中不被覆盖。为避免太阳能逆变器的外壳受污，应定期清洗外壳。 用户不得私自触动装置内的零部件。决不打开太阳能逆变器！ 安装 您应使用交付的安装板准确安装太阳能逆变器。贴墙安装须使用适当的螺钉。请安装墙托架，以便 于安装太阳能逆变器。随后，请确保本装置已被拴紧。 装配指南 请使用适当的螺钉（最大直径 6 毫米）装配安装板，至少将螺钉旋入 4 个孔中 （共有 8 个孔）以固定墙托架。您可以以安装板为模板，标记钻孔的位置。 由于太阳能逆变器重 21.5 公斤，因此至少需要两人才能将其从运输柜中搬出。 至少需要两人才能将太阳能逆变器放置在安装板上。 拧紧提供的螺栓上的固定螺帽和垫圈，以固定装置。 请检查太阳能逆变器是否安装牢固。 安装板 锁紧螺钉 锁紧螺钉 319.5 410 ± 0.5 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 117 断开过程中逆变器不会从电网吸收功率。接着打开上游直流电断路器。 太阳能逆变器的最大输入电压为 540V (在韩国的限制为500V)。每个多触点 MC4 连接器的最大电 流负荷为 18A。 太阳能逆变器在直流侧有绝缘和接地监测。选项可在设置菜单“S -> Solar ISO / GND”中配置 （见第 7.3.7.1 节）。 安装监测有两种模式： • ISO-ON-Error （绝缘不良时，太阳能逆变器会与电网断开） • ISO-ON-Warning （太阳能逆变器会显示错误，但不会与电网断开）。 Deltas 太阳能逆变器交付时的出厂设置为 ISO-ON-Warning 模式。 接地监测有两种模式： • PV+ 接地（光伏发电器正极的接地监测） • PV- 接地（光伏发电器负极的接地监测）。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 118 • 负 32.0015P0001-UR 耦合器 32.0017P0001-UR 6.7.1 最大输出功率与PV输入电压的关系 3700 W 3500 W 3300 W 3100 W 2900 W 2700 W 2500 W 150 VDC 200 VDC 250 VDC 350 VDC 400 VDC 450 VDC 300 VDC 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 119 86 % 84 % 800 W 1200 W 1600 W 2000 W 2400 W 400 W 2500 W @ 150 V 2500 W @ 250 V 2500 W @ 450 V 2500 W @ 350 V 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 120 连接器引脚分配　ＲＳ４８５　（ＥＩＡ４８５） 引脚 １　 保留 ２　 保留 ３　 保留 ４　 接地　（ＲＳ４８５） ５　 保留 ６　 ＲＸ＿Ｂ　（ＲＳ４８５） ７　 ＴＸ＿Ａ　（ＲＳ４８５） ８　 保留 顶视图 当多个装置串联在一起，而且数据线总长达到　２　米或　 以上时，可使用以下方法连接ＲＳ４８５（ＥＩＡ４８５）接口： 保留 TX_A Pin 7 100 ... 150 RX_B Ohm, 0,25W Pin 6 保留 接地 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 121 功率控制器 通讯 反孤岛保护 操作控制和系统控制 直流电 组串　Ａ 最大功 隔离 公共电网 率跟踪器 组串　Ｂ 直流电 交流电 助力器 直流电 组串　Ｃ 直流电 组串　Ｄ 太阳能逆变器 电气连接与启动 利用与本太阳能逆变器外壳上的连接器触点可实现电力连接。任何情况下都不得打开装置！ 操作和安装说明书 SOLIVIA 2.5 AP G3 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 122 在连至正确的直流电压和完成自测后，需要您指定网络 ID 并选择目标国家（见第 7.3.7.2 节） （可选国家：澳大利亚、澳大利亚 PL 、中国、印度、韩国和台湾）。 选项由用户再次确认。一旦确认，网络 ID 和国家选项便被储存到控制器内存，太阳能逆变器准备 就绪，可进行操作。 请注意，如果 5 分钟内没有输入任何内容，显示器上的输入键会锁上。要开启输入键，您需要断 开直流电压，再重新开启。 1) 在澳大利亞的某些區域，逆变器的功率必须受到一定的限制。 • 在此限制之内，SOLIVIA 2.5 AP G3的最大（交流电）输出功率如下： 最大功率： 2490 W 额定功率： 2350 W • 如果需要逆变器符合此功率限制，必须要在选择目标国家时选择「Australia PL」（设定安装完成后即受密码保 护）： 输入网络ID = [1] 然后按下 <ENTER> 键 选择目标国家 = [Australia PL] 然后按下...
  • Page 123 内部或外部存在的故障，以及电网馈入式操作 是否中断。 LED 状态 运行状态 说明 绿色：<off>（<熄灭>） 输入电压 (UPV) 低于 100V。 红色：<off>（<熄灭>） 夜间断开。 太阳能逆变器未对电网供电。 黄色：<off>（<熄灭>） 绿色：<on>（<亮着>） 输入电压： 红色：<on>（<亮着>） 安装。 UPV：100V至 150V 黄色：<on>（<亮着>） （自测中）。 绿色：<flashes>（<闪烁>） 红色：<off>（<熄灭>） 输入监测和电网监测。 启动条件已检测。 黄色：<off>（<熄灭>） 绿色：<on>（<亮着>） 正常运行状态： 红色：<off>（<熄灭>） 馈入式操作。 UPV：150V至 450V 黄色：<off>（<熄灭>） 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 124 在自动操作中按 ENTER（确定）键后，会开启显示器照明。如果 30 秒内未按动任何键，显示器照 明将自动熄灭。设置菜单中可选择连续或自动照明。按 ENTER（确定）键，可再次开启显示器照 明。 主菜单 主菜单包括 7 个菜单项目，各菜单项目又被细分为子菜单： • 菜单 N（当前） • 菜单 D（日） • 菜单 W（周） • 菜单 M（月） • 菜单 Y（年） • 菜单 T（总值） • 菜单 S（设置） 菜单项目操作: 您可以使用选择键 滚动主菜单。 请按 ENTER（确定）键选择子菜单。请按 ESC（退出）键，退出子菜单。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 125 Menu Y - Year statistic Submenu Y - Year ENTER Down Menu T - Total statistic Submenu T - Total ENTER Down Menu S - Setup inverter Submenu S - Setup ENTER Down to 2 备注：　 主菜单中的ＥＳＣ键退出到首次进入时的子菜单。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 126 N -> AC-Frequency 显示当前电源频率 Value (Hz) Down N -> PV-Voltage Value (V) 显示当前光伏电池电压 Down N -> PV-Current Value (A) 显示当前光伏电池电流 Down N -> Time (HH:MM:SS) 显示当前时间 Down N -> Date 显示当天的星期和日期 (WD.DD.MM.YYYY) Down to 2 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 127 D -> AC-Volt-Min 显示每日最小输出电压 Value (V) Down D -> AC-Curr-Max 显示每日最大输出电流 Value (A) Down D -> AC-Freq.-Max 显示每日最大输出频率 Value (Hz) Down D -> AC-Freq.-Min 显示每日最小输出频率 Value (Hz) Down 显示每日太阳能逆变器的运行时间 D -> Runtime Value (Min) Down to 2 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 128 Main menu Y - Year statistic Submenu Y - Year Up to 1 Y -> Energy Value (kWh) 显示每年能量收益 Down Y -> AC-Revenue 显示年收入 Value (AUD / Won) Down Y -> Runtime Value (h) 显示每年太阳能逆变器的运行时间 Down to 2 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 129 Value (A) Down T -> PV-Pow. Max 显示最大光伏电池功率 Value (W) Down T -> Isolation Max 显示最大绝缘电阻 Value (kOhm) Down T -> Isolation Min 显示最小绝缘电阻 Value (kOhm) Down 显示太阳能逆变器的总运行时间 T -> Runtime Value (Min) Down to 2 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 130 S -> Country settings 调节国家参数 Name of country Down S -> Baudrate 在　２４００　至　３８４００　波特之间调节波特率 2400 ... 38400 Down S -> Time (HH:MM:SS) 调节内部时钟 Down S -> Date 调整当天的星期和日期 (WD.DD.MM.YYYY) Down S -> Firmware 调节固件 Down to 2 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 131 High frequency x.xx(Hz) < x.xx(s) Down S -> Country settings Islanding Active / Not active Down S -> Country settings DC injection x(mA) < x.xx(s) Down S -> Country settings Sync time x(s) Down to 5 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 132 Down to 4 诊断及数据评估 排除故障 该太阳能逆变器拥有自动诊断系统，可独立识别特定故障并通过显示器显示出来。 现场排错 一般而言，如果显示器上出现错误信息，通常可通过重新初始化太阳能逆变器尝试重设。 重设装置步骤如下： 1.将太阳能逆变器与电网隔离（打开自动断路器）。 2.断开直流电断路器。 3.等待：约 1 分钟。 4.重新接通直流电断路器。 5.接通电网（关闭自动断路器）。 （在现场，第一步是检查可导致太阳能逆变器出现故障及跳闸的可能故障原因。） 通过显示器检查各种主要参数，从而得出可能的故障原因。 菜单 N 中的当前值 交流电压 -> 显示当前输出电压 -> 电压限值 交流频率 -> 显示当前电网频率 -> 频率限值 光伏电池组电压 -> 显示当前光伏电池电压 -> 接通临界值 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 133 PV power too 红色：<off>（<熄灭>） 输入功率不足。 — 根据菜单 N 所示检查光伏电 黄色：<off>（<熄灭>） 池电压。 绿色：<flashes>（<闪烁>） — 日照不足。 PV voltage too 光伏发电机电压在 红色：<off>（<熄灭>） — 根据菜单 N 所示检查光伏电 100V到 150V之间。 黄色：<off>（<熄灭>） 池电压。 绿色：<flashes>（<闪烁>） Synchronize 检查电网输入模式时的 红色：<off>（<熄灭>） — 在输入模式前正常运行。 to AC 电网电压及电网频率。 黄色：<off>（<熄灭>） 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 134 低于 3 % @ 额定功率 一般标准 澳大利亚 中国 印度 韩国 台湾 型号名称 SOLIVIA 2.5 AP G3 最高能效 96.0 % 能效（欧盟标准） 94.8 % 操作温度 -25 ... +70°C 储存温度 -25 ... +80°C 湿度 0 ... 98 % 最高海拔高度 2000 m 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 135 KS C IEC 61000- IEC / EN 61000- IEC / EN 61000- 6-2; KS C IEC 61000-6-3; KS C IEC 61000-6-4 1) 交流電的最大功率值為一部轉換器所可能輸出的最大值，然而此最大值不必然會達到。 2) 在澳大利亞的某些區域，逆变器的功率必须受到一定的限制。 • 在此限制之内，SOLIVIA 2.5 AP G3的最大（交流电）输出功率如下： 最大功率： 2490 W 额定功率： 2350 W 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 136 附录 10.1 连接示例 并联操作中的单独内置生成系统（无独立操作可能性，带有反孤岛保护的单相供给。） 低压网络　￣　４００　／　２２０Ｖ 低压网络　　￣　４００　／　２３０Ｖ 室内连接线 室内连接盒 ＶＮＢ 拥有人界限 客户 测量单位 （１）　功率消耗计量表 （２）　功率输入（各机箱中带有逆行停止）计量表　 备注：也可使用分别指示两种能量方向的计量表 ￣　４００　／　２２０Ｖ ￣　４００　／　２３０Ｖ 电路分电器 　　开关装置 　　带电压及频率监控的反孤岛保护， 客户的消 　　以及网络阻抗测量 费性设备 带有功率 　　短路保护 变换器的光伏 　　过载保护 发电机最大功率 ４．６ｋＶＡ 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 137 并联操作中的单独内置生成系统（无独立操作可能性，带有反孤岛保护的单相供给。） 低压网络　￣　４００　／　２２０Ｖ 低压网络　　￣　４００　／　２３０Ｖ 室内连接线 室内连接盒 ＶＮＢ 拥有人界限 测量单位 客户 （１）　功率消耗计量表 （２）　功率输入（各机箱中带有逆行停止）计量表　 备注：也可使用分别指示两种能量方向的计量表 （３）　客户系统的功率输出计量表 ￣　４００　／　２２０Ｖ ￣　４００　／　２３０Ｖ 电路分电器 　　开关装置 客户的消 　　带电压及频率监控的反孤岛保护， 费性设备 　　以及网络阻抗测量 带有功率 　　短路保护 变换器的光伏 　　过载保护 发电机最大功率 ４．６ｋＶＡ 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 138 连接图示概述 光伏发电机 光伏发电机 直流电终端条 直流电切断器 功率消耗计 量表 消费性设 备 Ｓｏｌｉｖｉａ　２．５ Ｂ　２５　Ａ　型自动 功率输入计量 选择性主线断 断路器 表 路器 室内连接盒 室内连接 线 光伏发电机 光伏发电机 直流电切断器 直流电切断器 Ｓｏｌｉｖｉａ　２．５ Ｓｏｌｉｖｉａ　２．５ Ｂ　２５　Ａ　型自动 Ｂ　２５　Ａ　型自动 断路器 断路器 　 客户 功率消耗计 功率输入计量 量表 表 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 139 光伏发电机 直流电切断器 Ｓｏｌｉｖｉａ　２．５ 保险丝 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 140 电磁兼容性（EMC）是指电子装置工作过程中产生的电磁场以及对电磁场的抗干扰所必须满足的技 术及法规要求。 初始化 指在开始状态下程序的加载过程的一部分，其中，执行程序所需的储存空间（如变量、代码、缓冲 储存器等）被保留且填有初始值。 本地电力公司 本地电力公司是指发电并通过公共电网配电的公司。 最大功率点指光伏电池电流电压图的点值，在该点时可分出最大功率（即，在该点时，产品的电流 和电压达到最大值）。 额定功率 额定功率是生产商就装置或系统指定的允许的最大持续输出功率。通常，装置已经过优化，以便在 额定功率下操作时，也能达到最高效率。 额定电流 额定电流指在向装置供应额定电压并产生额定功率的情况下，电气装置所吸收的电流。 指保护接地，在电气系统和电缆中经常会使用保护接地导体。亦称作接地线、保护接地装置、土、 接地或 PE (protective earth)。 光伏（缩写为PV） 将光伏能量转化为电能。 该名称的组成部分为：Photos（光的希腊词）和 Volta （以电气研究先驱 Alessandro Volta 命 名）。 潜在绝缘 两个元件之间无导体连接。 功率耗散 功率耗散指装置功率或程序的吸收功率和产生功率之间产生的差额。功率耗散主要因热量产生。 光伏电池 光伏电池是表面宽广的光电二极管，可将光能（一般为太阳光）转化为电能。这是利用光电效应 （光伏）而产生。 操作和安装说明书 SOLIVIA 2.5 AP G3...
  • Page 141 光伏发电机 由大量光伏组件构成的系统。 光伏组件 光伏发电机的零件；将光伏能量转化为电能。 RJ45 标准八极连接器连接的缩写。RJ 代表接线套（标准插座）。 RS485 (ELA485) 正确信号被传送到差分电压接口的某一核心，而错误（或否定）信号则被传送到另一核心。 独立电网系统 完全独立于一个互联电网的电源供给设备。 太阳能逆变器 是一个电气装置，它能将直流电压转化为交流电压及／或将直流电转化为交流电。 串组 指定一组带有串联开关的电气光伏组件。 组串太阳能逆变器（太阳能逆变器概念） 在任何情况下，光伏发电机被分成单独的组串，它们通过自身的组串太阳能逆变器为电网供电。这 样，极大地方便了安装且减少了获益下降（这可能是由于光伏组件的安装或不同的遮光条件）得到 大幅抑制。 TAB (2000) TAB 2000 是管理德国分配系统操作员的低压电网操作技术规则。该技术连接规则（简称 TAB）自 2000 年开始生效其界定了由 DSO 针对电力公司的终端客户操作的电气系统制定的强制规定。 操作和安装说明书 SOLIVIA 2.5 AP G3...
