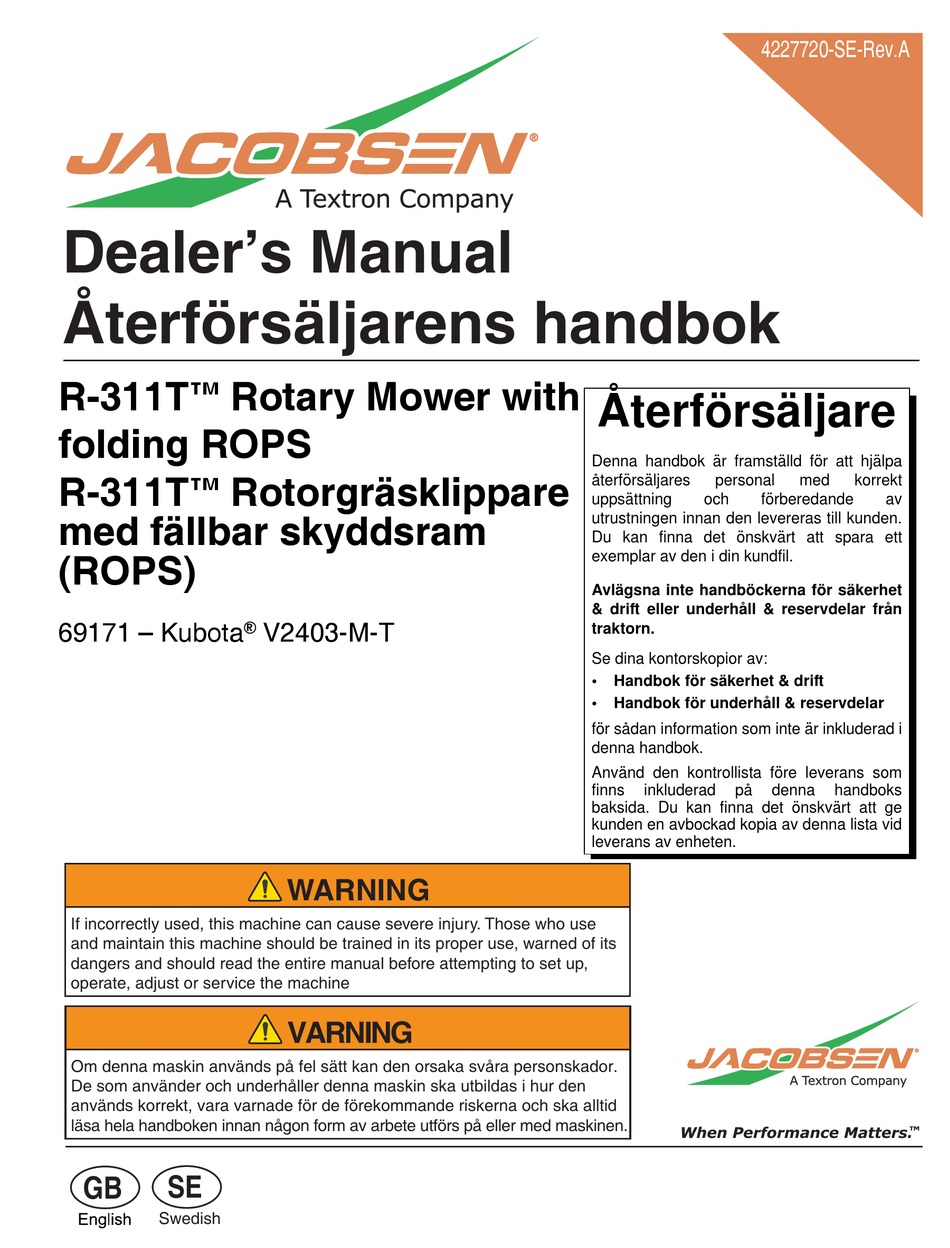

Dealer's Manual
Återförsäljarens handbok
R-311T
Rotary Mower with
™
folding ROPS
R-311T
Rotorgräsklippare
™
med fällbar skyddsram
(ROPS)
69171 – Kubota
If incorrectly used, this machine can cause severe injury. Those who use
and maintain this machine should be trained in its proper use, warned of its
dangers and should read the entire manual before attempting to set up,
operate, adjust or service the machine
Om denna maskin används på fel sätt kan den orsaka svåra personskador.
WARNING:If incorrectly used, this machine can cause severe injury. Those who
De som använder och underhåller denna maskin ska utbildas i hur den
use and maintain this machine should be trained in its proper use, warned of its
används korrekt, vara varnade för de förekommande riskerna och ska alltid
dangers and should read the entire manual before attempting to set up, operate,
läsa hela handboken innan någon form av arbete utförs på eller med maskinen.
adjust or service the machine.
SE
GB
Swedish
®
V2403-M-T
WARNING
VARNING
4227720-SE-Rev.A
Återförsäljare
Denna handbok är framställd för att hjälpa
återförsäljares
personal
uppsättning
och
förberedande
utrustningen innan den levereras till kunden.
Du kan finna det önskvärt att spara ett
exemplar av den i din kundfil.
Avlägsna inte handböckerna för säkerhet
& drift eller underhåll & reservdelar från
traktorn.
Se dina kontorskopior av:
•
Handbok för säkerhet & drift
•
Handbok för underhåll & reservdelar
för sådan information som inte är inkluderad i
denna handbok.
Använd den kontrollista före leverans som
finns
inkluderad
på
baksida. Du kan finna det önskvärt att ge
kunden en avbockad kopia av denna lista vid
leverans av enheten.
When Performance Matters.
med
korrekt
av
denna
handboks
™

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R-311T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Jacobsen R-311T

Summary of Contents for Jacobsen R-311T

  • Page 1 4227720-SE-Rev.A Dealer’s Manual Återförsäljarens handbok R-311T Rotary Mower with ™ Återförsäljare folding ROPS Denna handbok är framställd för att hjälpa R-311T Rotorgräsklippare ™ återförsäljares personal korrekt uppsättning förberedande med fällbar skyddsram utrustningen innan den levereras till kunden. Du kan finna det önskvärt att spara ett (ROPS) exemplar av den i din kundfil.

  • Page 2: Table Of Contents

    This manual contains safety and operating instructions for The serial plate is located on the right rear frame rail. your new Jacobsen mower. This manual should be stored Jacobsen recommends you record these numbers below with the equipment for reference during operation.

  • Page 3: Safety 1

    19. Local regulations may restrict the age of the operator. the job. Only use accessories and attachments approved by Jacobsen. 20. Operate the machine up and down the face of slopes (vertically), not across the face (horizontally).

  • Page 4: Important Safety Notes

    Adjustments and maintenance should always be performed by a qualified technician. If additional information or service is needed, contact your Authorized Jacobsen Dealer who is kept informed of the latest methods to service this equipment and can provide prompt and efficient service.

  • Page 5: Controls Icons

    CONTROLS 2 CONTROLS ICONS ___________________________________________________________________ Hour Meter Engine Read Manual Engine Throttle Start High Coolant Parking Brake Diesel Fuel Implement Position Temperature Left Center Right Traction Weight Transfer Drive Mode Cruise Control Forward Reverse to Decks Momentary Engage Disengage Increase Decrease Engine Oil Air Filter Filter Service...
  • Page 6 2 CONTROLS Steering Tilt Lever Front Lift/Lower Lever Glow Plug Switch Traction Pedal Right Wing Lift/Lower Lever Warning Lights Mow Speed Stop Throttle Lever W Fuel Gauge Brake Pedal PTO Switch Volt Meter Parking Brake Latch Wing Deck Switch Hour Meter Weight Transfer Front Deck Switch Circuit Breakers...

  • Page 7: Control Descriptions

    CONTROLS 2 CONTROL DESCRIPTIONS __________________________________________________ A. Tilt Steering Lever D. Brake Pedal Pull lever up to release steering column. Tilt Press pedal down to slow or stop the machine and to column up or down to position desired. Release disengage cruise control. Never press both service lever to lock steering column in place.

  • Page 8: Control Panel Levers

    2 CONTROLS CONTROL PANEL LEVERS _________________________________________________ J. Left Wing Lift/Lower Lever Raises and lowers left wing deck. Push lever forward to lower left wing deck. Pull lever back to raise left wing deck. Deck will start automatically when lowered when both PTO (N) and wing deck (O) switches are engaged.

  • Page 9: Control Panel Switches

    CONTROLS 2 CONTROL PANEL SWITCHES _______________________________________________ N. PTO Switch R. 2WD / 4WD Switch Lift up and push switch lever forward to engage decks Used to switch mower between 2WD and 4WD mode. and switches (O and P). Pull switch lever back to Depress front of switch for 4WD in forward direction disengage.

  • Page 10: Warning Lights

    2 CONTROLS ˚ F ˚ C 12 14 SOLID STATE VOLTS HOURS 0 0 0 0 J-T XXXXXX-XX WARNING LIGHTS _________________________________________________________ The R-311 mower monitors vital machine systems. It uses a With engine off, press glow plug switch (U). Glow plug light combination of warning lights and an audible alarm to alert ) will come on.
  • Page 11 CONTROLS 2 Alert Action T3. Charge Pressure Light stays on Stop mower immediately, lower implements and shut off engine! Check after starting engine or comes on hydraulic oil level in main tank. Visually inspect mower for obvious signs of leaks during operation.

  • Page 12: Set Up

    3 SET UP SET UP INITIAL INSPECTION_______________________________________________________ The set-up and testing of the unit should always be Accessories not included with this product must be ordered performed by a trained technician familiar with the operation separately. See instructions provided with accessory for of this equipment.

  • Page 13: Operating Checks

    SET UP 3 OPERATING CHECKS ______________________________________________________ After the initial inspection test the mower for proper 5. Operate traction pedal and check that mower operates operation. If mower is being fitted with an accessory you smoothly in both directions. Check that mower stops may want to assemble these and check operation of the when traction pedal is released.

  • Page 14: Adjustments

    4 ADJUSTMENTS ADJUSTMENTS GENERAL________________________________________________________________ adjustment cannot be made, contact an authorized Jacobsen Dealer. WARNING 2. Replace, do not adjust, worn or damaged components. To prevent injury, lower implements to the ground, 3. Long hair, jewelry, or loose fitting clothing may get disengage all drives, engage parking brake, stop tangled in moving parts.

  • Page 15: Brake Pedal

    ADJUSTMENTS 4 BRAKE PEDAL ____________________________________________________________ Adjust brakes after replacing or servicing brake assembly, or if pedal travel becomes excessive. 1. When installing new brake pads, burnish pads by driving mower at mowing speed while applying a slight pressure on brake pedal for about 5 seconds. Release and repeat five times before making the final adjustment.

  • Page 16: Cruise Control Switch

    4 ADJUSTMENTS CRUISE CONTROL SWITCH_________________________________________________ If the cruise control does not disengage when brake pedal is depressed, cruise control switch must be adjusted. 1. Loosen hardware (F). 2. Adjust switch (G) so contacts are closed with the brake disengaged and open as soon as the brake pedal is pressed.

  • Page 17: Hydro Neutral

    (T) and the traction pedal in Neutral and close when pedal is moved in the forward direction. 3. Secure switch adjustment and test operation. 4. If adjustment cannot be made, contact your authorized Jacobsen Dealer. Figure 4I en-17...

  • Page 18: Steering Toe In

    4 ADJUSTMENTS 4.11 STEERING TOE IN _________________________________________________________ “Toe in” should be adjusted from X + 1/16 in. (1.5 mm). 1. Turn wheels to straight ahead position. 2. Loosen tie rod jam nuts (U). 3. Adjust tie rod and retighten jam nuts. 4.

  • Page 19: Cutting Height

    ADJUSTMENTS 4 4.14 CUTTING HEIGHT _________________________________________________________ Level the front mower before setting the cutting height for 2. Figure 4M shows the height adjustment decal for the the first time. Do not remove the cutting units from the casters. mower to change cutting height. Column 1 - Height of Cut Column 2 - Arrangement of Spacers Cutting height for decks can be adjusted from 1 to 5-1/2 in.

  • Page 20: Leveling Front Mower

    4 ADJUSTMENTS 4.15 LEVELING FRONT MOWER _________________________________________________ 1. Before leveling the front deck, the mower tires, and caster wheels must be properly inflated. The cutting height is directly related to the radius of the tire. 2. Set the cutting height of the front mower to 5-1/2 in. (140 mm).

  • Page 21: Torque Specification

    All torque values included in these charts are approximate and are for reference only. Use of these torque values is at your sole risk. Jacobsen is not responsible for any loss, claim, or damage arising from the use of these charts. Extreme caution should always be used when using any torque value.

  • Page 22: Troubleshooting

    5 TROUBLESHOOTING TROUBLESHOOTING GENERAL________________________________________________________________ The troubleshooting chart below lists basic problems that may occur during start-up and operation. For more detailed information regarding the hydraulic and electrical systems contact your area Jacobsen Dealer. Symptoms Possible Causes Action Engine will not start.

  • Page 23: Electrical System

    Pre-Delivery Checklist Product No. 69171 - R-311T Rotary Mower Mower _________________________ Front Deck Level adjustment Decks pivot freely on mounting pins Check: Adjust cutting height to customers’ requirements Wheel lug torque: Electrical System _______________ Front 100 - 120 ft lb (135-162 Nm)
  • Page 26 FÖRORD Handboken innehåller säkerhets-, kontroll- Märkplåten sitter på den högra bakre ramen. Jacobsen driftsinstruktioner för Jacobsen-maskinen. Den bör rekommenderar att du antecknar numren nedan så att du förvaras tillsammans med utrustningen för referens vid har dem lättillgängliga. användning. Innan du börjar använda maskinen ska du och en eventuellt ®...

  • Page 27: Säkerhet Säker Användning

    Använd endast tillbehör och tillsatser som har godkänts av Jacobsen. 20. Kör uppför och nerför en sluttning (vertikalt) inte tvärsöver den (horisontalt). Var uppmärksam på hål i terrängen och andra dolda risker.

  • Page 28: Viktiga Säkerhetsanmärkningar

    Justering och underhåll ska alltid utföras av en kvalificerad tekniker. Om mer information eller service behövs, kontakta din auktoriserade återförsäljare för Jacobsen, som alltid är informerad om de senaste metoderna att underhålla denna utrustning och som kan ge snabb och effektiv service.

  • Page 29: Reglage

    REGLAGE REGLAGE SYMBOLE ________________________________________________________________ Timmätare Motor Läs handboken Trottel Från Kör Start Hög Låg Kylvätskans- Parkeringsbrom Dieselbränsle Klippare temperatur Vänster Centrum Höger Dragkraft Viktöverföring till Drivning Farthållare klippare Framåt Bakåt tillfällig Låst Ollåst Öka Minska Motorolja Luftfilter Klippcylindrar Filterservice Sänk Höj Färdbroms Signalhorn...
  • Page 30 REGLAGE Spak för ställbar ratt Spak för att höja/sänka främre Omkopplare för tvåhjuls-/ Växelpedal klippaggregatet fyrhjulsdrift Klipphastighetens stopp Spak för att höja/sänka höger Omkopplare för farthållare Bromspedal klippaggregat Tändningsomkopplare Spärr för parkeringsbroms Gasreglage Omkopplare för glödstift Viktöverföring PTO-omkopplare Varningslampor Spak för ställbart säte Omkopplare för yttre W Bränslemätare Transportspärrar...

  • Page 31: Beskrivningar Av Reglage

    REGLAGE BESKRIVNINGAR AV REGLAGE _____________________________________________ A. Spak för ställbar ratt D. Bromspedal Används för justera styrkonsolens Tryck på pedalen om du vill sänka farten eller stoppa position. Lossa konsolen genom att dra klipparen och koppla ur farthållaren. Tryck aldrig på spaken bakåt och lås genom att trycka bromspedalen och växelpedalen samtidigt.

  • Page 32: Spakar På Manöverpanelen

    REGLAGE SPAKAR PÅ MANÖVERPANELEN____________________________________________ J. Spak för att höja/sänka vänster klippaggregat Lyfter sänker vänster klippaggregat. Sänk aggregatet genom att trycka spaken framåt. Lyft aggregatet genom spaken bakåt. Klippaggregatet startar automatiskt när det sänks om både PTO- (N) och klippaggregatsomkopplaren (O) är på.

  • Page 33: Omkopplare På Manöverpanelen

    REGLAGE OMKOPPLARE PÅ MANÖVERPANELEN_______________________________________ N. PTO-omkopplare R. Omkopplare för tvåhjuls-/fyrhjulsdrift Lyft och tryck omkopplingsreglaget framåt om du vill Används för växla mellan tvåhjuls- koppla in klippaggregat och omkopplare (O och P). fyrhjulsdrift. Tryck på omkopplarens främre del om Koppla ur genom att dra omkopplaren bakåt. du vill använda fyrhjulsdrift endast vid färd framåt.

  • Page 34: Varningslampor

    REGLAGE ˚ F ˚ C 12 14 SOLID STATE VOLTS HOURS 0 0 0 0 J-T XXXX XXXXXX-XX VARNINGSLAMPOR _______________________________________________________ R-311 har övervakning av de viktigaste maskinsystemen. hydrauloljetemperatur (T ), laddfilter (T ) och luftfilter Gräsklipparen använder kombination varningslampor och ljudlarm för att uppmärksamma till motorn är...
  • Page 35 REGLAGE Alert Action T3. Laddtryck Lampan förblir tänd Stoppa traktorn omedelbart och sänk ned redskapen, stäng av motorn. sedan motorn startat eller tänds Kontrollera hydrauloljans nivå i huvudtanken. Inspektera traktorn och leta efter under körning. Indikerar lågt tydliga tecken på läckage runt anslutningar, slangar och rör. Bogsera eller transportera traktorn till serviceplatsen.

  • Page 36: Uppsättning

    UPPSÄTTNING 3 UPPSÄTTNING ALLMÄNT ________________________________________________________________ Uppsättning och testande av enheten ska alltid utföras av en Tillbehör som inte är inkluderade i denna produkt måste utbildad mekaniker som väl känner till hur denna utrustning beställas separat. Se de instruktioner som medföljer fungerar.

  • Page 37: Driftkontroller

    UPPSÄTTNING DRIFTKONTROLLER _______________________________________________________ Efter den första kontrollen ska klipparen testas och Kontrollera att klipparen inte rör sig när motorn går och funktionen kontrolleras. Om klipparen är utrustad med tillval växelpedalen är i neutralläget. kan de lämpligen funktionstestas med tillvalen monterade. [Avsnitt 4.9] Kontrollera inställningen av växelpedalens stoppläge.

  • Page 38: Justeringar

    Justeringar och underhållsarbete ska bara utföras av utbildad tekniker. Om du inte lyckas göra en rätt justering, kontakta en auktoriserad Jacobsen-försäljare. KULLEDER_______________________________________________________________ Vid justering av kulleder, se till att urtaget i kulleden är parallellt med fästet, säkra sedan på plats.

  • Page 39: Bromspedal

    JUSTERINGAR BROMSPEDAL ____________________________________________________________ Justera bromsarna efter byte eller montering av färdbroms, eller om pedalens spel blir alltför stort. 1. När du monterat nya bromsbelägg ska du slita in beläggen genom att köra klipparen framåt i normal hastighet och samtidigt trycka lätt på bromspedalen i ungefär fem sekunder.

  • Page 40: Omkopplare För Farthållare

    JUSTERINGAR OMKOPPLARE FÖR FARTHÅLLARE _________________________________________ Om farthållaren inte kopplar ur när du trycker på bromspedalen måste farthållarens omkopplare justeras. 1. Skruva loss omkopplaren för farthållaren (F). 2. Justera omkopplaren (G) så att den sluter när bromspedalen inte är nedtryckt och öppnar direkt bromspedalen trycks ner.

  • Page 41: Friläge

    är öppna när omkopplarens rulle är i kontakt med justeringsblocket (T) och växelpedalen är i neutralt läge, och slutna när pedalen förs framåt. 3. Säkra justeringen omkopplaren testa manövern. 4. Om det inte går att justera kontaktar du en auktoriserad Jacobsen-återförsäljare. Figur 4I sv-17...

  • Page 42: Styrningens "Toe In

    JUSTERINGAR 4.11 STYRNINGENS “TOE IN” ______________________________________________________________ “Toe in” ska justeras från X + 1,5 mm. 1. Vrid hjulen så att de pekar rakt fram. 2. Lossa de två låsmuttrarna (U) på stagändarna. 3. Justera staget och dra åt låsmuttrarna. 4. Efter justering av Toe in kan det bli nödvändigt att justera om styrstoppsbultarna.

  • Page 43: Klipphöjd

    JUSTERINGAR 4.14 KLIPPHÖJD ______________________________________________________________ Nivellera främre klipparen innan klipphöjden ställs in för 2. Figur 4M visar höjdjusteringsdekalen för stödhjulen. första gången. Avlägsna inte klipparna från traktorn för Spalt 1 - Klipphöjd att ändra klipphöjd. Spalt 2 - Placering av distanser Spalt 3 - Armens läge Klipphöjden kan justeras från 25 - 140 mm i steg om Spalt 4 - Sidoklipparfästets placering...

  • Page 44: Nivellering Av Främre Klippare

    JUSTERINGAR 4.15 NIVELLERING AV FRÄMRE KLIPPARE________________________________________ 1. Innan främre klipparen nivelleras måste traktorns och stödhjulens däck ha korrekt lufttryck. Klipphöjden är direkt relaterad till däckens radier. 2. Ställ klipphöjden för främre klipparen till 140 mm. 3. Vrid alla blad så att en ände på bladet (A) pekar framåt.

  • Page 45: Specifikation Av Åtdragningsmoment

    Alla angivna värden för åtdragningsmoment i dessa tabeller är ungefärliga och endast avsedda som referens. Användandet av dessa värden är helt på din egen risk. Jacobsen är inte ansvariga för någon förlust, anspråk eller skador som uppstått från användandet av dessa tabeller.

  • Page 46: Felsökning

    FELSÖKNING FELSÖKNING ALLMÄNT ________________________________________________________________ Felsökningsdiagrammet nedan räknar upp grundläggande problem som kan uppstå vid start och körning. Kontakta ditt områdes representant för Jacobsen för mer information om hydrauliska och elektriska system. Symptom Möjliga orsaker Åtgärd Motorn startar inte. Parkeringsbroms ej åtdragen, Kontrollera säkerhetssystemet och startproceduren.
  • Page 47 & reservdelar finns i fickan på förarsitsen Centrumskruv 102 Nm Support ___________________________________________________________ Om du finna problemen till sätta upp den här klippare, Jacobsen, A Textron Comany komma i kontakt med den Jacobsen Kund Bekymmer 11108 Quality Drive avdelning. Charlotte, NC 28273 800-848-1636 http://www.Jacobsen.com Skulle du stöta på...
  • Page 48 World Class Quality, Performance and Support Equipment from Jacobsen is built to exacting standards ensured by ISO 9001 and ISO 14001 registration at all our manufacturing locations. A worldwide dealer network and factory trained technicians backed by Genuine Jacobsen Parts provide reliable, high-quality product support.
