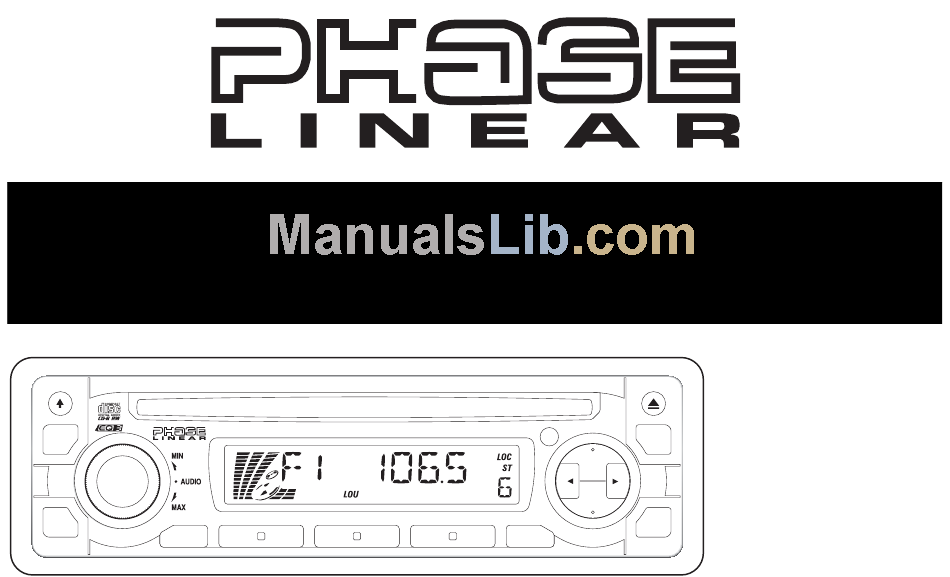

Owner's Manual/Manual del Usario/Manual de L'Utilisateur
RELEASE
/
PWR
EQ
SEL
AS/PS
UCD300/UMP400
UCD300
AM / FM / CD RECEIVER
1
2
3
4
PAU
SCN
RPT
SHF
DSP
TUNE
>
TRACK
BAND
5
LOUD
6
CD-
CD+
MODE
AM/FM/CD Receiver
EJECT
Receptor AM/FM/CD
MON
AM/FM/CD Ampli-Syntoniseur
LOC
> >
MUT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Jensen Phase Linear UMP400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Audiovox Jensen Phase Linear UMP400

Summary of Contents for Audiovox Jensen Phase Linear UMP400

  • Page 1 UCD300/UMP400 Owner's Manual/Manual del Usario/Manual de L'Utilisateur RELEASE UCD300 AS/PS AM / FM / CD RECEIVER MODE AM/FM/CD Receiver EJECT Receptor AM/FM/CD AM/FM/CD Ampli-Syntoniseur TUNE > > > TRACK BAND LOUD...

  • Page 2: Table Of Contents

    Para obtener instrucciones en Espa ñ ol, diríjase a la página 20. PREPARATION Getting Started It’s a good idea to read all of the instructions before beginning the installation. Contents Installation Instructions... 3 Wiring ... 5 Installing the Removable Faceplate ... 6 Operating Instructions ...

  • Page 3: Installation Instructions

    UCD300/UMP400 INSTALLATION INSTRUCTIONS Installation Using a Mounting Sleeve Slide the mounting sleeve off the chassis. If it is locked into position, use the removal tools (supplied) to disengage it. Check the dashboard opening size by sliding the mounting sleeve into it. If the opening is too small, carefully cut or file as necessary until the sleeve easily slides into the opening.

  • Page 4: Iso Installation

    INSTALLATION INSTRUCTIONS Installation Using a Kit If your vehicle requires the use of an installation kit to mount this radio, follow the instructions included with the installation kit to attach the radio to the mounting plate supplied with the kit. Wire and test the radio as described in step 4 of “Installation Using a Mounting Sleeve”...

  • Page 5: Wiring

    UCD300/UMP400 WIRING Amplifier Wiring Connect line out for optional external amplifiers. The red connector is for the right and the white connector is for the left. WARNING! Never combine (bridge) outputs for use with 1 speaker. WARNING! Never ground negative speaker leads to chassis ground.

  • Page 6: Installing The Removable Faceplate

    INSTALLING THE REMOVABLE FACEPLATE Faceplate Installation To install the faceplate, slip the right edge of the front panel into the radio then gently press the left side into place. Faceplate Detachment To remove the faceplate, press the RELEASE button, and pull gently on the left side of the front panel.

  • Page 7: Operating Instructions

    UCD300/UMP400 OPERATING INSTRUCTIONS Power On/Off Button (PWR) Press the PWR button (1) to turn the unit on and off when the vehicle ignition switch is on. When the unit is off, the clock is automatically displayed on the Liquid Crystal Display (LCD) panel unless the ignition switch is off.

  • Page 8: Treble Control

    OPERATING INSTRUCTIONS Bass Control To adjust the bass level, first select the Bass mode by pressing the SEL button (4) until “BAS” appears on the display panel. Within five seconds, turn the AUDIO control (3) to adjust the bass response from a minimum of “BAS - 10”...

  • Page 9: Loudness Control

    UCD300/UMP400 OPERATING INSTRUCTIONS Loudness Control (BAND/ LOUD) When listening to music at low volume levels, this feature will boost the bass and treble ranges to compensate for the characteristics of human hearing. Press and hold the BAND/ LOUD button (5) to activate this feature as indicated by a beep tone and “LOUD ON”...
  • Page 10 OPERATING INSTRUCTIONS Station Pre-Set Memories To set any of the 6 pre-set memory buttons, use the following procedure: Turn the unit on and select the desired band. Select the first station to be pre-set using the TUNE/TRACK buttons (6a and 6b). Press and hold a pre-set button until you hear a confirmation tone.

  • Page 11: Cd Player Operating Instructions

    UCD300/UMP400 CD PLAYER OPERATING INSTRUCTIONS Disc Slot With the label surface facing up, gently insert the disc into the slot until the soft-loading mechanism engages and disc play begins. “S -- CDP ----” will appear momentarily. Once loaded, the ( ) indication will become animated and the track number and elapsed time will appear in the display.
  • Page 12 CD PLAYER OPERATING INSTRUCTIONS Track Repeat Play Select (RPT) During disc play, press the 3 RPT button (18) to repeat play of the selected track (“S-RPT” will appear on the display panel). Play of the track will continue to repeat until 3 RPT is pressed again and the “S-RPT”...

  • Page 13: Mp3 Player Operation (Ump400)

    UCD300/UMP400 MP3 PLAYER OPERATION (UMP400) This section applies to the UMP400 only. Instructions for Insert/Eject, Play/Pause, Track Selection, Cue/Review, Scan, Repeat, and Random are the same for CD and MP3 operation. Please see the CD Player Operation section for information about these topics. After inserting an MP3 disc, “MP3 T”...

  • Page 14: Cd Changer Controls

    CD CHANGER CONTROLS Built into the UCD300 and UCD400 are controls to operate an optional CD changer. Please check with your Phase Linear/Audiovox car stereo specialist or call 1-800-323-4815 for recommendations of the models that will work with this radio.

  • Page 15: Remote Control

    UCD300/UMP400 REMOTE CONTROL The remote control will allow you to control the basic functions of the UCD300/UMP400. UCD300 REMOTE CONTROL MOD = MODE BND = BAND AMS = AS/PS INFRARED REMOTE CONTROLLER MOD = MODE BND = BAND DSP = DISP (Display) TUNE/SEEK PAU = - DISC +...

  • Page 16: Care And Maintenance

    CARE AND MAINTENANCE Your new radio/CD player does not require any maintenance. However, proper understanding of its use and handling will help you obtain maximum enjoyment of its capabilities. We recommend that you keep this manual for reference on the many features of this unit as well as how to set the clock.

  • Page 17: Specifications

    UCD300/UMP400 SPECIFICATIONS CD-R and CD-RW Capability Depending on media type and method of "recording/burning", some CD-R/RWs may be incompatible with this unit. After "recording/ burning", the session must be closed. Please refer to your software's recommended procedures for closing a disc/session. Review your recording software to familiarize yourself with the correct "recording/burning"...

  • Page 18: 90 Day Limited Warranty

    This Warranty gives you specific legal rights and you may also have other rights which vary from state to state. U.S.A: Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815 CANADA: Call 1-800-323-4815 for location of a warranty station serving your area.
  • Page 19 UCD300/UMP400 Manual del Usario...
  • Page 20 For instructions in English, please refer to page 2. PREPARACIÓN Comenzando Es buena idea leer completamente las instrucciones antes de iniciar la instalación. Contenido Instrucciones de Instalación ... 21 Cableado ... 23 Instalación de la Cubierta Desmontable.. 24 Instrucciones de Operación... 25 Funcionamiento del Lector de CD...

  • Page 21: Instrucciones De Instalación

    UCD300/UMP400 INSTRUCCIONES DE INSTALACIÓN Instalación Utilizando una Manga de Montaje Deslice la manga de montaje fuera del chasis. Si está trabada, utilice la herramienta para quitarla (provista). Verifique el tamaño de apertura del tablero deslizando la manga de montaje adentro del mismo.
  • Page 22 INSTRUCCIONES DE INSTALACIÓN Equipo de Instalación Si su vehículo requiere el uso de un equipo de instalación par amontar este radio, siga las instrucciones incluidas con el equipo de instalación para adherir el radio al plato de montaje provisto en el equipo. Conecte el cable y verifique el radio como se determina en las instrucciones de Instalación Universal.

  • Page 23: Cableado

    UCD300/UMP400 CABLEADO Conexión del Amplificador Conecte la línea de salida para una amplificación externa óptima. El conector rojo es para la derecha y el blanco para la ¡CUIDADO! Nunca combine (hacer puente) las salidas para utilizar sólo 1 altavoz. ¡CUIDADO! Nunca tome a tierra las puntas negativas del altavoz utilizando el piso del chasis.

  • Page 24: Instalación De La Cubierta Desmontable

    INSTALACIÓN DE LA CUBIERTA DESMONTABLE Instalación de la Cubierta Para instalar la cubierta desmontable, deslice el borde izquierdo del panel delantero dentro del radio, luego suavemente presione el lado derecho hasta trabarlo. Desprendimiento de la Cubierta Para quitar la cubierta, presione el botón RELEASE , y jale suavemente del lado derecho del panel.

  • Page 25: Instrucciones De Operación

    UCD300/UMP400 INSTRUCCIONES DE OPERACIÓN Botón de Encendido / Apagado (PWR) Presione el botón PWR (1) para encender o apagar la unidad cuando la ignición del vehículo esté en marcha. Cuando la unidad está apagada, automáticamente aparece el reloj en el Panel de Cristal Líquido (LCD por sus siglas en inglés), a menos que la ignición esté...
  • Page 26 INSTRUCCIONES DE OPERACIÓN Control de Graves Para ajustar el nivel de sonidos graves, primero seleccione el modo de Control de Graves presionando el botón SEL (4) hasta que "BAS" aparezca en pantalla. Dentro de los cinco segundos siguientes, gire el control de AUDIO (3) para ajustar la respuesta de graves desde un mínimo de "BAS-10"...
  • Page 27 UCD300/UMP400 INSTRUCCIONES DE OPERACIÓN Control de Sonoridad (BAND/ LOUD) Cuando escuche música en niveles de volumen bajo, esta función potenciará los rangos graves y agudos para compensar debido a las características del oído humano. Mantenga presionado el botón BAND/LOUD (5) para activar esta función indicada por un pitido y "LOUD ON"...
  • Page 28 INSTRUCCIONES DE OPERACIÓN Memorias para Almacenar Estaciones de Radio Para configurar cualquiera de los 6 botones de memoria siga estos pasos: Encienda la unidad y seleccione la banda deseada. Seleccione la primer estación que desee almacenar utilizando los botones de sin- tonía/pista (TUNE/TRACK, 6a y 6b).

  • Page 29: Funcionamiento Del Lector De Cd

    UCD300/UMP400 FUNCIONAMIENTO DEL LECTOR DE CD Ranura para Disco Suavemente inserte el disco con el sello hacia arriba en la ranura hasta que el mecanismo lo enganche y la reproducción del disco comience. "S -- CDP ----" aparecerá momentáneamente. Una vez que esté adentro, la indicación ( ) se moverá...
  • Page 30 FUNCIONAMIENTO DEL LECTOR DE CD Selector de Repetición (RPT) Durante la reproducción de un disco, presione el botón de repetición (3 RPT, 18) para repetir la pista seleccionada ("S-RPT" aparecerá en pantalla). La reproducción de la pista continuará repitiéndose hasta que presione nuevamente el botón de repetición (3 RPT) y la indicación "S-RPT"...

  • Page 31: Operacion Del Equipo De Mp3

    UCD300/UMP400 OPERACIÓN DEL EQUIPO DE MP3 (UMP400) Esta sección tiene aplicación solamente para el UMP400. Las instrucciones para Insertar/Expulsar, Reproducir/Detener, Selección de Pista, Avance y Retroceso, Exploración, Repetición y Reproducción Aleatoria son las mismas para CD y MP3. Por favor, vea la sección Operación de Equipo de CD para obtener información sobre estos temas.

  • Page 32: Controls Del Cambiador De Cd

    Dentro del UCD300 y UCD400 se encuentran los controles para operar un cambiador de CD. Por favor, verifique con su especialista de estéreo de autos Phase Linear/Audiovox o llame al 1-800-323-4815 para conocer los modelos que funcionan con este radio.

  • Page 33: Control Remoto

    UCD300/UMP400 CONTROL REMOTO El control remoto le permitirá controlar las funciones básicas del UCD300/UMP400. CONTROL REMOTO UCD300 MOD = MODE BND = BAND AMS = AS/PS INFRARED REMOTE CONTROLLER MOD = MODE BND = BAND DSP = DISP (Display) TUNE/SEEK PAU = - DISC + CONTROL REMOTO UMP400...

  • Page 34: Cuidados Y Mantenimiento

    CUIDADOS Y MANTENIMIENTO Su nuevo reproductor de radio/CD no requiere mantenimiento. Sin embargo, el entender cómo se lo utiliza y mantiene adecuadamente le ayudará a sacar el máximo provecho de sus capacidades. Recomendamos que conserve este manual para utilizarlo como referencia sobre las funciones de esta unidad así...

  • Page 35: Especificaciones

    UCD300/UMP400 ESPECIFICACIONES Dependiendo del tipo de medio y método de grabación, algunos CD-R/RW pueden ser incompatibles con esta unidad. Luego de grabar el CD, se debe cerrar la sesión. Por favor, siga los procedimientos recomendados por su programa de grabación para cerrar un disco.

  • Page 36: Garantia Limitade De 3 Meses

    La presente Garantía le otorga derechos especiales y usted puede gozar de otros derechos que varían de un estado a otro. U.S.A : Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815 CANADA: Llamar a 1-800-323-4815 para la ubicación de la estación que le proporciona servico de garantía.
  • Page 37 UCD300/UMP400 Manual de L'Utilisateur...

  • Page 38: Exigences D'installation

    For instructions in English, refer to page 2. PRÉPARATION Mise en Marche C'est une bonne idée de lire toutes les instructions avant de commencer l'installation. Table des Matières Instructions d’Installation ... 39 Câblage ... 41 Installation de la Dalle Amovible ... 42 Instructions d'Operation ...

  • Page 39: Instructions D'installation

    UCD300/UMP400 INSTRUCTIONS D'INSTALLATION Installation en Utilisant un Manchon de Montage Glissez le manchon de montage du châssis. S'il est verrouillé, utilisez les outils d'enlèvement (fournis) pour le désengager. Vérifiez la taille d'ouverture sur le tableau de bord en glissant dedans le manchon de montage.
  • Page 40 INSTRUCTIONS D’INSTALLATION Installation de la Trousse Si votre voiture exige l'usage d'une trousse d'installation pour monter la radio, suivez les instructions qui accompagne la trousse pour attacher la radio au plateau de montage fourni avec la trousse. Câblez et testez la radio en suivant les instructions pour l'installation universelle.

  • Page 41: Câblage

    UCD300/UMP400 CÂBLAGE Câblage Amplificateur Branchez le fil pour un amplificateur externe facultatif. Le fil rouge est pour la droite et le fil blanc pour la gauche. AVERTISSEMENT ! Ne combinez jamais des sorties (ponts) pour utilisation avec un haut parleur. AVERTISSEMENT ! Ne terrez jamais des fils de sortie négatifs de haut parleur avec la masse.

  • Page 42: Installation De La Dalle Amovible

    INSTALLATION DE LA DALLE AMOVIBLE Installation de la Dalle Pour installer la dalle, glissez le bord droite du panneau d'avant dans la radio et puis doucement appuyez sur le bord gauche jusqu'à ce qu'il se mette en place. Détachement de la Dalle Pour enlever la dalle, appuyez sur le bouton de RELEASE et tirez doucement sur le côté...

  • Page 43: Instructions D'operation

    UCD300/UMP400 INSTRUCTIONS D'OPERATION Bouton de Puissance en Marche/en Arrêt (PWR) Appuyez sur le bouton PWR (1) pour mettre l'appareil en marche ou en arrêt lorsque le commutateur d'allumage est allumé. Lorsque l'appareil n'est pas en marche, l'horloge est automatiquement affichée sur le panneau d'affichage à...
  • Page 44 INSTRUCTIONS D'OPERATION Contrôle de Basse Pour ajuster le niveau de basse, sélectionnez la mode BAS en appuyant sur le bouton SEL (4) jusqu'à ce que BAS apparaisse sur le panneau d'affichage. Dans 5 secondes, tournez le contrôle AUDIO (3) pour ajuster la réponse basse d'un minimum de BAS -10 jusqu'à...
  • Page 45 UCD300/UMP400 INSTRUCTIONS D'OPERATION Contrôle d'Intensité (LOUD/ BAND) Lorsque vous écoutez de la musique à des niveaux de volume bas, cette fonction va rehausser les gammes de basse et d'aigu pour compenser les caractéristiques de l'ouïe humaine. Appuyez sur le bouton BAND/LOUD (5) pour activer cette fonction comme indiqué...
  • Page 46 INSTRUCTIONS D'OPERATION Mémoires Pré-Réglées de Station Pour régler n'importe lequel des 6 boutons de mémoire pré-réglée, utilisez la procédure suivante : Mettez l'appareil en marche et sélection- nez la bande désirée. Sélectionnez la première station à être pré-réglée en utilisant les boutons TUNE/ TRACK (6a et 6b).

  • Page 47: Opération De La Platine Cd

    UCD300/UMP400 OPÉRATION DE LA PLATINE CD Fente du Disque Avec l'étiquette en haut, insérez doucement le disque dans la fente jusqu'à ce que le mécanisme à chargement doux s'engage et la reproduction du disque commence. S-CDP- va apparaître momentanément. Dès que le disque est chargé, l'indication ( ) va devenir animé...
  • Page 48 OPÉRATION DE LA PLATINE CD Sélection Répétition de Piste (RPT) Appuyez sur le bouton 3 RPT (18) pour répéter une piste sélectionnée (S-RPT va apparaître sur le panneau d'affichage). La piste va continuer à se répéter jusqu'à ce que le bouton 3 RPT soit appuyé...

  • Page 49: Operation De Platine Mp3 (Ump400)

    UCD300/UMP400 OPERATION PLATINE MP3 (UMP 400) Cette section ne s'applique qu'au seul UMP 400. Des instructions pour Insérez/Ejecter, Jeu/ Pause, Sélection de piste, Repère/Revue, Balayage, Répétition et Jeu au Hasard sont les mêmes pour l'opération CD et MP3. Voir la section sur l'opération de la platine CD pour avoir des informations sur ces sujets.

  • Page 50: Des Controles Changeur Cd

    Des contrôles sont encastrés dans UCD 300 et UCD 400 pour opérer un changeur CD facultatif. Vérifiez avec votre spécialiste de stéréo voiture Phase Linear/Audiovox ou appeler 1-800-323-4815 pour des recommandations sur les modèles qui sont compatibles avec cette radio.

  • Page 51: Prêt À Être Télécommandé

    UCD300/UMP400 PRÊT À ÊTRE TÉLÉCOMMANDÉ La télécommande vous permet de contrôler les fonctions de base du UCD300/UMP400. PRÊT À ÊTRE TÉLÉCOMMANDÉ UCD300 MOD = MODE BND = BAND AMS = AS/PS INFRARED REMOTE CONTROLLER MOD = MODE BND = BAND DSP = DISP (Display) TUNE/SEEK PAU =...

  • Page 52: Manipulation Des Disques Compacts

    SOIN ET ENTRETIEN Votre nouvelle platine CD/radio n'a pas besoin d'être entretenu. Cependant, une compréhension correcte de son utilisation et manipulation vous aidera à obtenir une jouissance maximum de ses capacités. Nous recommandons que vous gardez ce guide comme référence pour les fonctions multiples de cet appareil, aussi bien que pour régler l'horloge.

  • Page 53: Specifications

    UCD300/UMP400 SPECIFICATIONS Capacité CD-R et CD-RW Dépendant du type de média et des méthodes d'enregistrement quelques CD-R/RW peuvent être incompatible avec cet appareil. La séance doit être close après l'enregistrement. Référez-vous aux procédures recommandées de votre logiciel pour clore un disque/séance. Revoyez votre logiciel d'enregistrement afin de vous familiariser avec les procédures d'enregistrement correctes.

  • Page 54: Garantie Limitée De 3 Mois

    également jouir d’autres droits, suivant l’Etat dans lequel vous vivez. U.S.A : Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788, 1-800-323-4815 CANADA: Composez le 1-800-323-4815 connaitre l’adresse du poste de garantie de votre région.
