Tilleggsutstyr/Tillval/Optional equipment/Zusatzausstattung
NO
- Monteringsanvisning
SE
- Monteringsanvisning
GB
- Installation instructions
DE/CH - Montageanleitung für Deutschland und die Schweiz
AT
- Montageanleitung für Österreich

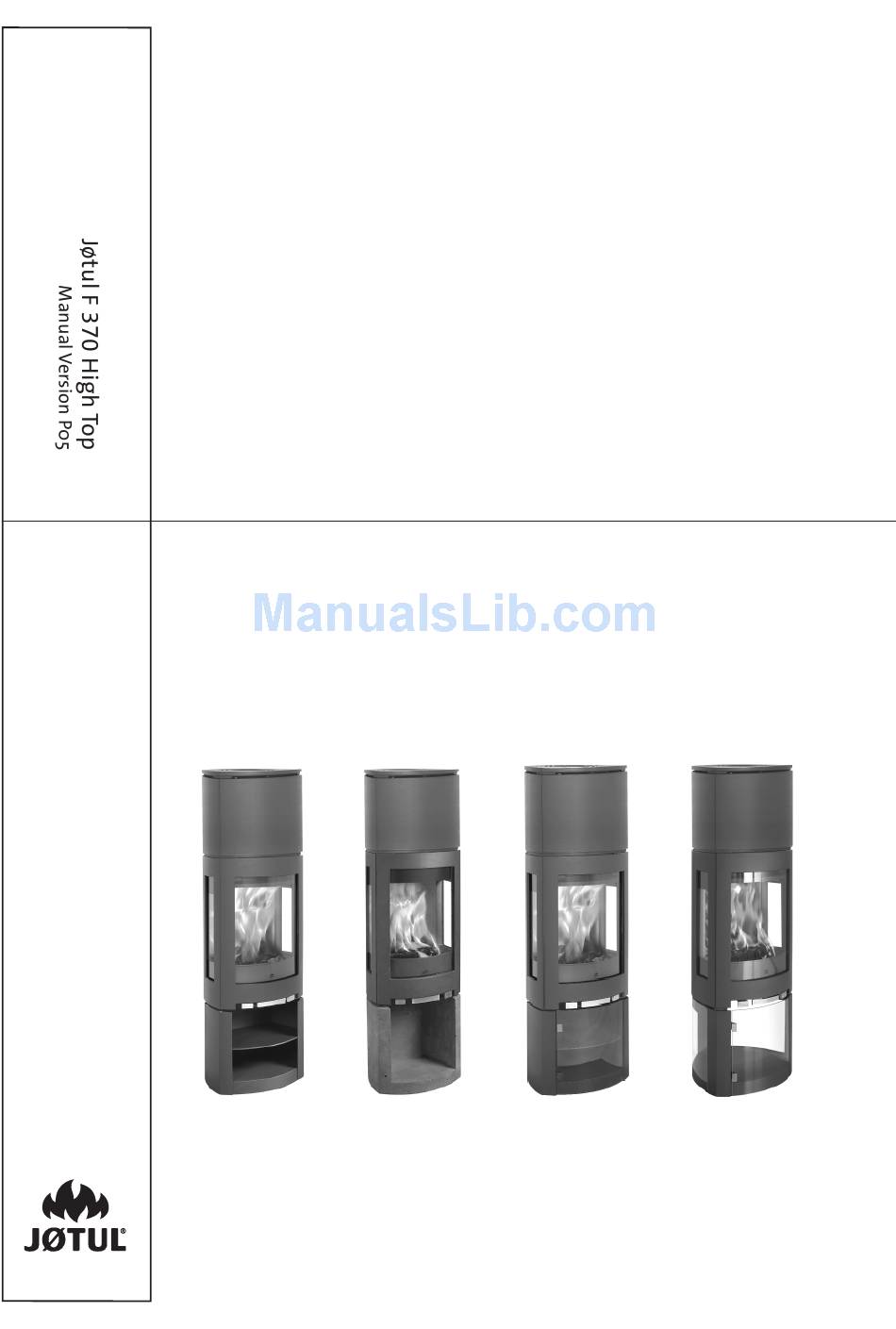

Jøtul F 371 HT
Jøtul F 372 HT
Jøtul F 371 HT DE
Jøtul F 372 HT DE
Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product's entire
service life. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungdauer aufzubewahren.
Jøtul F 370 High Top
Jøtul F 375 HT
Jøtul F 376 HT
Jøtul F 375 HT DE
Jøtul F 376 HT DE
2
6
10
14
18
Advertisement
Related Manuals for Jøtul F 370 High Top
Summary of Contents for Jøtul F 370 High Top
- Page 1 Jøtul F 370 High Top Tilleggsutstyr/Tillval/Optional equipment/Zusatzausstattung - Monteringsanvisning - Monteringsanvisning - Installation instructions DE/CH - Montageanleitung für Deutschland und die Schweiz - Montageanleitung für Österreich Jøtul F 375 HT Jøtul F 376 HT Jøtul F 371 HT Jøtul F 372 HT Jøtul F 371 HT DE...
- Page 2 NORSK 1.0 Tekniske data Innhold Tekniske data ..........2 Materiale: Støpejern Overflatebehandling: Sort lakk Vekt produkt: ca. 35 kg Sikkerhet ............2 Vekt med varmelagrende masse (ekstrautstyr): ca. 95 kg Tilleggsutstyr..........2 Øvrige tekniske data finnes under punkt «2.0 Tekniske data» i manualen for Jøtul F 370-serien (kat.nr. 221830). Montering .............2 4 typeskilt av varmebestandig materiale er vedlagt produktet, Funksjoner ............5...
- Page 3 NORSK 4.0 Montering Fig. 1 Fig. 3 Løft av topplaten (C) med topprist (B) og skål (A) Pakk ut High Top-elementene. Fjern frontpanelet (A) ved å løsne litt på de fire skruene (M8x16) (B). Fig. 2 Vipp ut sektorventilen (C). Fig.
- Page 4 NORSK Fig. 6B Fig. 5A Sektorventilen kan justeres slik at hendelen kan opereres fra siden av ovnen. Man må da fjerne den bakerste skruen (A) og flytte stopperene (B) til en av de andre skruene (C). Fig. 5B Varmelagrende masse (kat.nr. 361067) Ved bakuttak (fig.6B): 1.
- Page 5 NORSK Fig. 7.2 5.0 Bruk Fig. 8 Fig. 9 • • Stengt Stengt Ved topputtak (fig.8): 1. Sett tilbake topplaten (C) og toppristen (B). Ved bakuttak (fig.9): 1. Sett tilbake topplaten (C), toppristen (B) og skålen (A). • Åpen...
- Page 6 SVENSKA 1.0 Tekniska data Innhold Tekniska data..........6 Material: Gjutjärn Ytbehandling: Svart lack Vikt produkt: Ungefär 35 kg Säkerhetsanvisningar ........ 6 Vikt med värmelagrande massa (tillval): Ungefär 95 kg Tillval ............6 Övriga tekniska data finns under punkt «2.0 Tekniska data» i manualen för Jøtul F 370-serien (kat.nr.
- Page 7 SVENSKA 4.0 Montering Bild 1 Bild 3 Lyft av toppen (C) med gallert (B) och skålen (A) Packa ur High Top-delarna. Tag bort frontpanelen (A) genom att lossna lite på de fyra skruvarna (M8x16) (B). Bild 2 Vippa ut sektorventilen (C). Bild 4 Tag bort de fyra sexkantskruvarna (M8x25).
- Page 8 SVENSKA Bild 6B Bild 5A Sektorventilen kan justeras så att handtaget kan manövreras från sidorna av kaminen. Man måste då ta bort den bakersta skruven (A) för att flytta spärren (B) till nån av dom andra sidan skruvarna (C). Bild 5B Värmelagrande massa (kat.nr.
- Page 9 SVENSKA Bild 7.2 5.0 Daglig användning Bild 8 Bild 9 • Stängd Vid topputtag (bild 8): 1. Lägg tillbaka toppen (C) och gallert (B). Ved bakuttak (bild 9): 1. Lägg tillbaka topp (C), gallert (B) och skålen (A). • Öppen...
-
Page 10: Table Of Contents
ENGLISH 1.0 Technical data Table of contents Technical data ..........10 Material: Cast iron Finish: Black varnish Weight of product: approx. 35 kg Safety ............10 Weight with heat storage system (optional): approx. 95 kg Optional equipment ........10 Other technical data is available in section «2.0 Technical data» in the manual for Jøtul F 370 Series (kat.nr. -
Page 11: Assembly
ENGLISH 4.0 Assembly Fig. 1 Fig. 3 Remove the top plate (C) with the top grid (B) and the bowl (A). 1. Unpack the High Top elements. 2. Remove the front panel (A) by loosening the four screws (M8x16) (B). Fig. - Page 12 ENGLISH Fig. 6B Fig. 5A The sector valve can be modified to be operated from the sides of the stove. To do so the rear screw (A) has to be removed and the stoppers (B) be placed at one of the other screws (C). Fig.
-
Page 13: Daily Use
ENGLISH Fig. 7.2 5.0 Daily use Fig. 8 Fig. 9 • Closed With top outlet (fig. 8): 1. Replace the top plate (C) and top grid. With rear outlet (fig. 9): 1. Replace the top plate (C), top grid (B) and bowl (A). •... - Page 14 DEUTSCHLAND / DIE SCHWEIZ 1.0 Technische Daten Inhalt Material: Gusseisen Technische Daten ........14 Oberfläche: Schwarz lackiert Produktgewicht: ca. 35 kg Sicherheit ............. 14 Produktgewicht mit Speicherwärme Zusatzausstattung ........14 (Zusatzausstattung): ca. 95 kg Die technischen Daten entsprechen EN 13240 Zusammenbau ..........
- Page 15 DEUTSCHLAND / DIE SCHWEIZ 4.0 Zusammenbau Abb. 1 Abb. 3 Heben Sie die Deckelplatte (C) mit dem oberen Rost (B) und der Auffangschale (A). 1. Packen Sie die Elemente des High Tops aus. 2. Um das Frontpanel zu entfernen lösen Sie die vier Schrauben (M8x25) (B).
- Page 16 DEUTSCHLAND / DIE SCHWEIZ Abb. 6B Abb. 5A Das Sektorventil kann so justiert werden damit den Handgriff (B) von der Seite des Öfens bedient werden kann. Die hintere Schraube (A) entfernen und die Stopper zu einer den anderen Schrauben (C) bewegen. Abb.
- Page 17 DEUTSCHLAND / DIE SCHWEIZ Abb. 7.2 5.0 Tägliche Nutzung Abb. 8 Abb. 9 • Geschlossen n Bei einem Abzug an der Oberseite (Abb. 8): 1. Stellen Sie die Deckelplatte (C) und den oberen Rost (B). Bei einem Abzug an der Rückseite (Abb. 9). 1.
- Page 18 ÖSTERREICH 1.0 Technische Daten Inhalt Material: Gusseisen Technische Daten ........18 Oberfläche: Schwarz lackiert Produktgewicht: ca. 35 kg Sicherheit ............. 18 Produktgewicht mit Speicherwärme Zusatzausstattung ........18 (Zusatzausstattung): ca. 95 kg Die technischen Daten entsprechen EN 13240 Zusammenbau ..........18 Scheitholz: Nennwärmeleistung: 6 kW...
- Page 19 ÖSTERREICH 4.0 Zusammenbau Abb. 1 Abb. 3 Heben Sie die Deckelplatte (C) mit dem oberen Rost (B) und der Auffangschale (A). 1. Packen Sie die Elemente des High Tops aus. 2. Um das Frontpanel zu entfernen lösen Sie die vier Schrauben (M8x25) (B).
- Page 20 ÖSTERREICH Abb. 5A Abb. 7 Das Sektorventil kann so justiert werden damit den Handgriff (B) von der Seite des Öfens bedient werden kann. Die hintere Schraube (A) entfernen und die Stopper zu einer den anderen Schrauben (C) bewegen. Abb. 5B 1.
- Page 21 ÖSTERREICH 5.0 Tägliche Nutzung Abb. 8 Stellen Sie die Deckelplatte (C), den oberen Rost (B) und die Auffangschale (A) wieder zurück. • Geschlossen n • Geöffnet...
- Page 24 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul pursue a policy of constant product development. Products supplied may therefore differ in specification, colour and type of accessories from those illustrated and described in the brochure. Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen.
