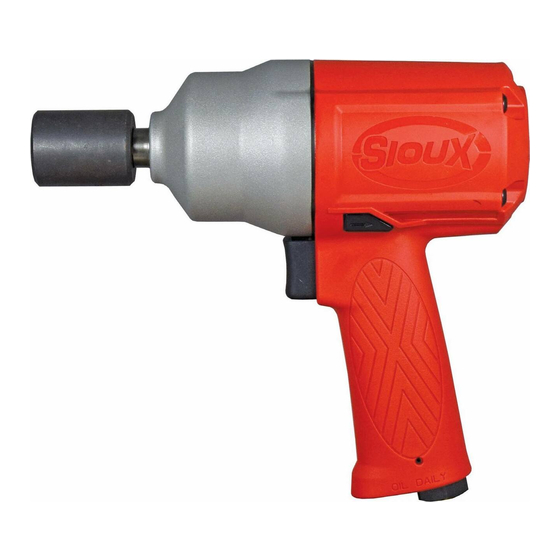

INSTRUCTIONS & PARTS LIST FOR IW500MP-4R & IW500MP-4P
Everyone using, maintaining, changing accessories or working near this tool must read, understand and follow these Safety Instructions!
Impact wrenches can cause flying particles.
Proper eye protection must be worn at all times by tool user and bystanders.
Flying particles can cause eye injury.
Sockets, bits and adapters not made for power tools can break when used with power tools. Sockets, bits and adapters not made for
impact drivers can break when used with impact drivers.
Proper eye protection must be worn at all times by tool user and bystanders. Use only impact sockets, bits and adapters that are
in good condition. Keep hands away from sockets, bits and adapters.
Broken sockets, bits and adapters can cause injury.
Power tools generate noise.
Ear protection must be worn when tool noise level exceeds 85 dBA. We also recommend that ear protection be worn when the
tool noise level is below 85 dBA. See the tool's information sheet for the noise level.
Prolonged exposure to noise can cause hearing loss.
Power tools vibrate.
Excessive vibration can cause injury. If numbness, tingling, pain or whitening of the skin occurs, stop using tool and consult a
physician. See the tool's information sheet for the vibration level.
Prolonged exposure to vibration can cause injury.
Worn, chipped, or cracked sockets, bits, and adapters can break.
Do not use worn, chipped, or cracked sockets, bits, or adapters.
Broken sockets, bits and adapters can cause injury.
Impact wrenches present a risk of entanglement.
Keep loose hair away from power tools and accessories. Keep hands away from moving parts of the tool and accessories. Do
not wear jewelry, loose clothing, or neckwear around power tools. Keep work area clear of cleaning rags and all items that could
become entangled with the tool.
Entanglements can cause injuries.
Driving screws creates dust.
Do not breathe dust created when driving screws. Use approved mask. Some dust created by power sanding, sawing, grinding,
drilling, and other construction activities contains chemicals known to cause cancer, birth defects and other reproductive harm.
Breathing dust created when driving screws can cause injury.
This tool is not insulated for contact with electric power sources.
Do not use near live electric circuits. When driving screws into walls, be aware that they may have hidden electric wires.
Electric shock can cause injury.
This tool is not intended for use in a flammable or explosive atmosphere.
Do not use this tool in a flammable or explosive atmosphere.
Explosions and fire can cause injury.
Sudden and unexpected tool movement can occur when the fastener bottoms on the work.
Be sure your body position allows you to have control of the tool at all times. Make sure your footing is secure. Consult
manufacturer for proper reaction bar if movement is excessive.
When using a reaction bar:
• Be aware hands or feet can be injured if bar breaks.
• Keep hands from between bar and workpiece. When operating the tool, always keep the body and particularly the hands away
from the working attachment fixed to the tool. Hands and fingers can be injured if caught between bar and work piece.
• Follow instructions supplied with reaction bar for proper installation and use.
If the tool appears to malfunction, remove from use immediately and arrange for service and repair. If it is not practical to remove tool
from service, then shut off the air supply to the tool and write or have written a warning note and attach it to the tool.
Always when using the tool, adopt a firm footing and/or position and grip the tool sufficiently only to overcome any reaction
forces that may result from the tool doing work. Do not overgrip.
Never lay the tool down until the working attachment has stopped moving.
Sudden and unexpected tool movement can cause injury.
250 Snap-on Drive • PO Box 1596 • Murphy, NC 28906 • USA • Phone: 828-835-9765 •www.siouxtools.com
Form ZCE825A
IMPACT WRENCHES
Read and understand these instructions before operating this tool.
SAVE THESE INSTRUCTIONS!
When used improperly power tools can create hazardous situations.
Improperly used power tools can cause injury or death.
IMPACT WRENCH SAFETY
Original
Instructions
SERIAL"B"
WARNING
1
Form ZCE825A
Date 2016February3/B
Page 1 of 34
Date 2016February3/B
Advertisement
Table of Contents
Related Manuals for Sioux Tools IW500MP-4R
Summary of Contents for Sioux Tools IW500MP-4R
- Page 1 Form ZCE825A Original Instructions Date 2016February3/B Page 1 of 34 INSTRUCTIONS & PARTS LIST FOR IW500MP-4R & IW500MP-4P IMPACT WRENCHES SERIAL“B” Read and understand these instructions before operating this tool. SAVE THESE INSTRUCTIONS! WARNING When used improperly power tools can create hazardous situations.
- Page 2 The use of any accessory with this tool not provided or specified by Sioux Tools can perform unpredictably. Use only accessories provided or specified by Sioux Tools. Use only correct spare parts for maintenance and repair. Do not improvise or make temporary repairs. Major servicing and repairs should only be carried out by persons trained to do so.
- Page 3 INTENDED USE The impact wrench is designed for the tightening and loosening of threaded fasteners within the range as specified by the manufacturer. It should only be used in conjunction with suitable impact type 1/2" square female drive nut running sockets. Only use sockets which are of the impact type. It is allowed to use suitable extension bars, universal joints and socket adaptors between the square output drive of the impact wrench and the square female drive of the socket.
-
Page 4: Maintenance
LUBRICATION For maximum performance and tool life, an air line lubricator, set to deliver 4 drops per minute, is recommended. SIOUX No. 288 Air Motor Oil is recommended. If an airline lubrication is not used, it is recommended that the tool be oiled daily before use to improve performance. Add 4-8 drops of air motor oil and run the tool for 10-20 seconds to distribute oil through the tool. - Page 5 Übersetzung Der Original Anleitungen ANLEITUNG UND TEILELISTE FÜR SCHLAGSCHRAUBER IW500MP-4R, IW500MP-4P SERIE “B” Lesen Sie diese Bedienungsanleitung, bevor Sie dieses Werkzeug in Betrieb nehmen. BEWAHREN SIE DIESE ANLEITUNG AUF! WARNUNG Unsachgemäßer Gebrauch von Werkzeugen kann zu gefährlichen Situationen führen. Jede Person, die dieses Werkzeug gebraucht, wartet, Zubehör auswechselt oder in der Nähe dieses Werkzeugs arbeitet, muss diese Sicherheitshinweise lesen, verstanden haben und befolgen! Unsachgemäßer Gebrauch von Werkzeugen kann zu Verletzungen oder zum Tod führen.
- Page 6 Sorgen Sie dafür, daß der Einschalter auf “Aus” steht, bevor Sie die Druckluft anschließen. Unerwartete Starts können zu Verletzungen führen Der Gebrauch von Zubehör, das nicht von Sioux Tools geliefert oder spezifiziert wurde, kann zu unvorhersehbaren Zwischenfällen führen. Verwenden Sie ausschließlich von Sioux Tools geliefertes oder empfohlenes Zubehör. Nur ordnungsgemäße Ersatzteile für die Wartung und Reparatur verwenden.
-
Page 7: Bestimmungsgemässer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH Der Schlagschrauber ist zum Festziehen und Lösen von Verbindungselementen mit Gewinden innerhalb des vom Hersteller genannten Einsatzbereichs gedacht. Er darf nur mit geeigneten 1/2" Innenvierkantaufsätzen für Einschlagmuttern verwendet werden. Es dürfen nur für Drehschlagschrauber geeignete Steckaufsätze verwendet werden. Geeignete Verlängerungen, Universalgelenke und Steckaufsatzadapter zwischen dem Vierkantantrieb des Schlagschraubers und dem Innenvierkantantrieb des Steckaufsatzes können eingesetzt werden. -
Page 8: Wartung
SCHLAUCH UND SCHLAUCHANSCHLÜSSE Empfohlen wird ein Druckluft-Versorgungsschlauch mit einem Innendurchmesser von 3/8” (10 mm). Wenn ein Verlängerungsschlauch erforderlich ist, muss dieser einen Innendurchmesser von 1/2” (13 mm) aufweisen. Der Innendurchmesser von Kupplungen muss mindestens 3/8” (10 mm) betragen. SCHMIERUNG Um eine maximale Leistung und Lebensdauer des Werkzeugs zu erzielen, wird ein Druckluftleitungs-Öler empfohlen, der so eingestellt ist, dass 2 Tropfen pro Minute geliefert werden. - Page 9 Traducción De Las Instrucciones Originales INSTRUCCIONES Y LISTA DE PIEZAS DE LOS DESTORNILLADORES DE IMPACTO IW500MP-4R Y IW500MP-4P SERIE“B” Lea y entienda estas instrucciones antes de usar esta herramienta. ¡NO PIERDA ESTAS INSTRUCCIONES! ADVERTENCIA Una herramienta motorizada puede ser peligrosa si no se usa correctamente.
- Page 10 Asegúrese que el accionador está en “off” (apagado) antes de conectar el aire. Los arranques inesperados pueden producir lesiones. El uso de cualquier accesorio con esta herramienta que no sea proporcionado o especificado por Sioux Tools puede tener un rendimiento impredecible.
-
Page 11: Uso Recomendado
USO RECOMENDADO La llave de impacto ha sido diseñada para apretar y aflojar los fijadores de rosca dentro de la gama especificada por el fabricante. La herramienta se debe usar solamente con casquillos hembra apropiados de 1/2"(13mm), de tipo de impacto, para enroscar tuercas. Sólo use casquillos o cubos de tipo de impacto. -
Page 12: Mantenimiento
MANGUERAS Y CONEXIONES La manguera de suministro de aire recomendada tiene un diámetro interno (DI) de 3/8 de pulgada (10mm). Si se necesita usar una extensión, se puede usar una manguera con un DI de 1/2 pulgada (13mm) con uniones que tengan un DI de no menos de 3/8 de pulgada (10mm). LUBRICACIÓN Se recomienda un lubricador de línea de aire que dispense 2 gotas/minuto para un rendimiento y vida útil máximos. - Page 13 Traduzione Delle Istruzioni Originali ISTRUZIONI ED ELENCO RICAMBI PER GLI UTENSILI BATTENTI IW500MP-4R e IW500MP-4P SERIALE “B” Leggere attentamente queste istruzioni prima di usare l'attrezzo. CONSERVARE QUESTE ISTRUZIONI! AVVERTIMENTO Utensili a motore non usati correttamente possono creare condizioni di rischio..
- Page 14 L’utilizzo, con questo strumento, di accessori non forniti o specificati da Sioux Tools può portare a risultati imprevedibili. Utilizzare solo accessori forniti o specificati da Sioux Tools. Per manutenzione e riparazioni, usare solo i pezzi di ricambio corretti. Non improvvisare o compiere riparazioni temporanee. La manutenzione e le riparazioni importanti devono essere svolte solo da personale specializzato.
-
Page 15: Uso Previsto
USO PREVISTO La chiave pneumatica è stata concepita per stringere e allentare elementi di fissaggio filettati compresi nella gamma indicata dal fabbricante. Deve essere usata solo con attacchi per dadi femmina da 1/2”(13mm) di tipo pneumatico. Utilizzare esclusivamente attacchi per utensili pneumatici. È consentito usare estensioni adatte, giunti universali e adattatori di attacchi fra la guida quadrata di uscita della chiave pneumatica e la guida femmina quadrata dell’attacco. -
Page 16: Manutenzione
TUBO E COLLEGAMENTI DEL TUBO Si raccomanda un tubo d’aria del diametro interno di 10 mm. Se è necessario usare una prolunga, utilizzare un tubo del diametro interno di 13 mm con raccordi di un diametro interno minimo di 10 mm. LUBRIFICAZIONE Per migliorare al massimo il rendimento e la vita dello strumento, si raccomanda l’uso di un lubrificante della linea dell’aria, impostato su 2 gocce al minuto. - Page 17 Traduction Des Instructions Originales INSTRUCTIONS ET LISTE DE PIÈCES POUR CLÉS À CHOCS IW500MP-4R et IW500MP-4P SÉRIE “B” Veuillez lire et comprendre ces instructions avant d'utiliser cet outil. CONSERVEZ CES INSTRUCTIONS ! AVERTISSEMENT Une utilisation incorrecte d’outils électriques risque d’engendrer des situations dangereuses.
- Page 18 L’utilisation d’accessoires non fournis ou recommandés par Sioux Tools peut entraîner un fonctionnement irrégulier. N’utiliser que les accessoires fournis ou recommandés par Sioux Tools. Employez seulement des pièces de rechange correctes pour l’entretien et les réparations. N’improvisez pas de réparations temporaires. L’entretien et les réparations ne doivent être effectuées que par du personnel qualifié.
-
Page 19: Usage Prévu
USAGE PRÉVU Cet outil est destiné à serrer et à desserrer des fixations filetées dans les limites établies par le fabricant. Il ne faut l’employer qu’avec des douilles à entraînements femelles carrés pour clés à chocs de 1/2”(13mm). N’employez que des douilles pour clés à chocs. Vous pouvez employer des rallonges, des cardans et des adaptateurs entre l’entraînement carré... -
Page 20: Procédure De Démontage
LE TUYAU ET SON BRANCHEMENT Le tuyau d’apport d’air conseillé est de 10 mm de DI. Si une rallonge est nécessaire, utiliser une rallonge de 13 mm avec des raccords d’au moins 10 mm de DI. LUBRICATION Pour une durée de vie prolongée et une performance maximale de l’outil, il est conseillé d’utiliser un lubrificateur d’air, réglé à deux gouttes par minute. Utilisez de l’huile pour moteur pneumatique SIOUX N 288. - Page 21 Vertaling Van De Oorspronkelijke Instructies AANWIJZINGEN EN ONDERDELENLIJST VOOR IW500MP-4R, IW500MP-4P SLAG-SCHROEVEN-DRAAIERS SERIE“B” Zorg dat u deze instructies hebt gelezen en begrepen voordat u dit gereedschap gebruikt. BEWAAR DEZE INSTRUCTIES! WAARSCHUWING Bij verkeerd gebruik kunnen elektrische werktuigen gevaarlijke situaties teweegbrengen.
- Page 22 Onverwacht startende slijpmachines kunnen letsel veroorzaken. Het gebruik van een niet door Sioux Tools geleverd of gespecificeerd onderdeel of accessoire kan onverwachte gevolgen hebben. Gebruik alleen door Sioux Tools geleverde of gespecificeerde onderdelen en accessoires. Gebruik alleen de juiste reserve onderdelen voor onderhoud en reparatie.
-
Page 23: Beoogd Gebruik
BEOOGD GEBRUIK De slagmoersleutel is alleen ontworpen voor het aandraaien en losdraaien van met schroefdraad voorziene bevestigingsmiddelen, binnen het door de fabrikant gespecificeerde bereik. Het mag alleen gebruikt worden met het geschikte type 1/2" (13mm) vierkante slagdoppen. Gebruik alleen doppen van het slagtype. Het is toegestaan om passende verlengstukken, universele verbindingen en hulpstukken te gebruiken tussen de vierkante aandrijving van de slagmoersleutel en het vierkante gat van de slagdop. - Page 24 SLANG EN SLANGAANSLUITINGEN De aanbevolen luchttoevoerslang heeft een binnendiameter van 10 mm. Als een verlengslang vereist is, gebruik dan een slang met binnendiameter van 13 mm met koppelingen met een binnendiameter van ten minste 10 mm. SMERING Voor maximale prestatie en gebruiksduur van het gereedschap is een luchtleiding met smeerinrichting aanbevolen waarbij 2 druppels per minuut worden geleverd.
- Page 25 Översätt Från Original Instruktionerna INSTRUKTIONER OCH LISTA ÖVER DELAR FÖR IW500MP-4R, IW500MP-4P SLAGSKRUVDRAGARE SERIE “B” Läs och förstå dessa anvisningar innan du använder detta verktyg. SPARA DESSA ANVISNINGAR! VARNING Felaktig användning av motordrivna verktyg kan förorsaka risksituationer. Alla som använder, underhåller, byter tillbehör på eller arbetar nära detta verktyg måste läsa, sätta sig in i och följa dessa säkerhetsanvisningar!
- Page 26 Oförutsedd start kan förorsaka kroppsskada. Om du använder tillbehör med detta verktyg som ej tillhandahålls eller specificeras av Sioux Tools kan dessa fungera oberäkneligt. Använd endast tillbehör som tillhandahålls eller specificeras av Sioux Tools. Använd bara korrekta reservdelar för underhåll och reparation.
-
Page 27: Avsett Användningsområde
AVSETT ANVÄNDNINGSOMRÅDE Den slående mutterdragaren är utformad för att dra åt och lossa gängade förband inom det område som tillverkaren angett. Den ska bara användas tillsammans med lämplig krafthylsa för mutterdragare med 1/2" fyrkantig hona. Använd endast krafthylsor. Det är tillåtet att använda passande förlängning, universalkopplingar och hylsadaptrar mellan den slående mutterdragarens fyrkantiga drivtapp och den fyrkantiga hylsan. - Page 28 SLANG OCH SLANGANSLUTNINGAR Den rekommenderade storleken på luftslangar är 10 mm (3/8 tum) innerdiameter. Om en förlängningsslang används ska denna vara en slang med 13 mm (1/2 tum) innerdiameter, med kopplingar vars innerdiameter inte understiger 10 mm (3/8 tum). SMÖRJNING Maximala prestanda och maximal livslängd uppnås genom att använda en luftledningssmörjare, inställd så...
- Page 29 PARTS LIST FOR PARTS LIST FOR *Order Quantity As Required IW500MP SERIES FURNISH CATALOG, SERIAL, AND PISTOL GRIP IMPACT WRENCH MODEL NUMBER SERIAL“B” WHEN ORDERING PARTS 21 IN-LB 8 IN-LB Fig. Part Fig. Part Description Description IW500-2R Nose Housing Assembly IW500-1 Rear Housing PT850-3 Nose Gasket ME3R21 #10 x 3.530 Screw (4)*...
-
Page 30: Declaration Of Conformity
DECLARATION OF CONFORMITY KONFORMITÄTSERKLÄRUNG DECLARACIÓN DE CONFORMIDAD Manufacturer: Hersteller: Fabricante: Sioux Tools Sioux Tools Sioux Tools 250 Snap-on Drive 250 Snap-on Drive 250 Snap-on Drive P.O. Box 1596 P.O. Box 1596 P.O. Box 1596 Murphy, NC, 28906, USA Murphy, NC, 28906, USA Murphy, NC, 28906, USA Product:1/2"... -
Page 31: Dichiarazione Di Conformità
DICHIARAZIONE DI CONFORMITÀ DÉCLARATION DE CONFORMITÉ VERKLARING VAN OVEREENSTEMMING Fabbricante: Fabricant : Fabrikant: Sioux Tools Sioux Tools Sioux Tools 250 Snap-on Drive 250 Snap-on Drive 250 Snap-on Drive P.O. Box 1596 P.O. Box 1596 P.O. Box 1596 Murphy, NC, 28906, USA... -
Page 32: Försäkran Om Överensstämmelse
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Tillverkare: Sioux Tools 250 Snap-on Drive P.O. Box 1596 Murphy, NC, 28906, USA Produkt: Slående mutterdragare Modellnr.: IW500MP-4H, IW500MP-4P Serienummer: MXAA Undertecknad deklarerar härmed, på ovan angivna tillverkares och produkters vägnar som denna deklaration är förknippad med, att de följer bestämmelserna i:... - Page 33 NOTES Form ZCE825A Date 2016February3/B...
- Page 34 WARNING Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. WARNUNG Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende Staub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw.
