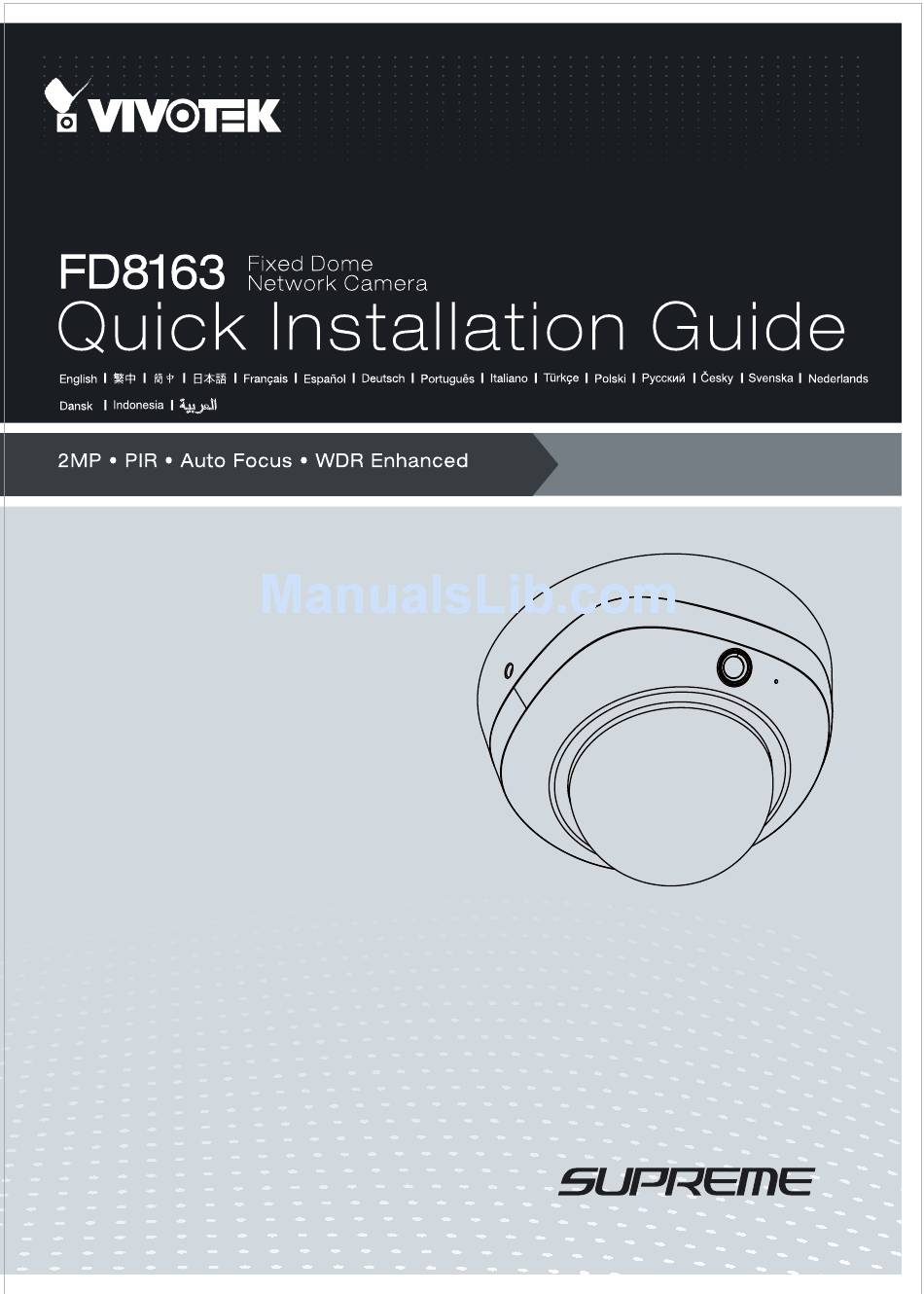

Vivotek fd8163 Quick Installation Manual
Hide thumbs
Also See for fd8163
:
User manual
(200 pages)
,
Manual
(14 pages)
,
Quick installation manual
(12 pages)
1
2
3
4
5
6
7
8
9
10
11
page
of
11
Go
/
11
Bookmarks
Advertisement
Quick Links
Download this manual
See also:
User Manual
,
Quick Installation Manual
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Related Manuals for Vivotek fd8163
Security Camera Vivotek FD8163 User Manual
Fixed dome network camera (200 pages)
Security Camera Vivotek FD8163 Manual
Fixed dome network camera (14 pages)
Security Camera Vivotek FD8163 Quick Installation Manual
Fixed dome network camera (12 pages)
Security Camera Vivotek fd8163 Quick Installation Manual
(11 pages)
Security Camera Vivotek FD8163 Quick Installation Manual
Fixed dome network camera (11 pages)
Security Camera Vivotek fd8163 Quick Installation Manual
(11 pages)
Security Camera Vivotek IP8162 Specification
(6 pages)
Security Camera Vivotek FD8161 Quick Installation Manual
Network camera (14 pages)
Security Camera Vivotek fd8166 Quick Installation Manual
(12 pages)
Security Camera Vivotek fd8166 Quick Installation Manual
(12 pages)
Security Camera Vivotek fd8166 Quick Installation Manual
(12 pages)
Security Camera Vivotek FD8164V Quick Installation Manual
Fixed dome network camera (11 pages)
Security Camera Vivotek FD8164 Quick Installation Manual
Fixed dome network camera 1mp/2mp 3-axis (11 pages)
Security Camera Vivotek FD8167A User Manual
Fixed dome network camera (322 pages)
Security Camera Vivotek FD816CA-HF2 User Manual
Recess mount network camera (307 pages)
Security Camera Vivotek FD8166A-N User Manual
Ultra-mini dome network camera (318 pages)
Summary of Contents for Vivotek fd8163
Page 2
安装警告 请将网络摄像头远离水源。如果弄湿网络 如果网络摄像头冒烟或有异常气味,请 立即关闭。 摄像头,请立即关闭。 不要将网络摄像头放置在电视或烤箱等 工作温度请参考用户手册。 热源附近。 不要将网络摄像头暴露于阳光直射的地 切勿将网络摄像头放在高湿环境中。 方。 檢查包装內容 FD8163 校正贴纸 T10梅花螺丝刀/螺丝/直流连接器/塑料锚 软件 CD 柱/AV线缆 快速安装向导 / 保修卡 SC - 19...
Page 3
物理描述 摄影机正视图 移除泡沫垫 红外灯 (8个单位,有效距离高达15米) 黑色遮光罩 镜头 光线传感器 自动对焦按钮 内置麦克风 PIR传感器 摄影机后视图 MicroSD/SDHC/SDXC卡 插槽 重置按鈕 Reset 1 2 3 Micro SD Card Ethernet 跳线 Int. NTSC AV Out Audio In 标准 I/O 接线 视频输出 麦克风 Ext. 端子 NTSC 60Hz 内 直流...
Page 4
使 用 内 含 的 T 1 0 梅 花 螺 丝 刀 拧 松 圆 盖 侧 面 的 螺 丝 , 将 其 移 除 。 然 后 您 应 略 记 下 摄 影 机 底 部 标 记 的 M A C 地 址 。 圆盖 摄像机底部 FD8163 注意: 可使用随附的AV线缆来连接摄像头测试工具,以在安装场所进行初始配置。 液晶显示器/摄像机 AV输出...
Page 5
壁挂式安装 吊顶式安装 1. 将对齐贴纸贴到天花板/墙壁上。 2. 通过贴纸上的两个圆圈,在天花板/墙壁上钻两个导向孔。 3. 网络摄像头可采用通过天花板/墙面布线或从侧面布线的方式进行安装。 要通过天花板/ 墙面布线,需钻一个线缆孔。 4. 用锤子将随附的塑料锚钉打入孔中。 5. 将摄像头基座两侧的两个孔与天花板/墙壁上的两个塑料锚钉对齐,将随附的螺钉插入相 应的孔中并用螺钉刀固定。 网絡連線 标准连接(不使用 PoE) 1. 如果您有外部DI设备,请通过标准 I/O 接线端子进行连接。 2. 以太网、电源以及其他的线缆由用户提供。 3. 将AC电缆连接到终端接线盒作为一个备用选择电源。IO电缆由用户提供。 插针3和4,交流 24伏 以太网交换机 SC - 22...
Page 6
以太网供电 (PoE) 使用支持 PoE 的交换机时 该摄像头支持 PoE,允许电力和数据通过以太网线缆进行传输。参阅下图,通过 以太网 线缆将摄像头与 PoE 交换机相连接。 PoE 交换机 使用非 PoE 交换机时 使用 PoE 馈电器 (可选) 连接摄像头和非 PoE 交换机。 PoE 馈电器 (可选) 非 PoE 交换机 SC - 23...
Page 7
分配 IP 地址 1. 运行软件 CD 中 Software Utility(软件实用工具)目录下的“安装向导”。 2. 程序将会对您的网络环境进行分析。分析完网络后,请单击“下一步”按钮以继续运行程 序。 3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。 4. 在简易检索后,将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址 或包装箱标签上的序列号,以打开带网络摄像机的浏览器管理会话。 准备使用 1. 带网络摄像机的浏览器会话将提示如下内容。 2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统,您还应从软 件CD中安装32通道录影软件。如需了解其详细的安装信息,敬请参见相关文件。 有关摄像头配置的更多信息,请参阅软件 CD 上的用户指南。 SC - 24...
Page 8
調節鏡头 根据从摄像头获取的实时图像,调节摄像头的镜头至最佳视角: 1.左右转动镜头模块。 2. 松开摄像头两侧的倾斜度调整转钮,然后上下转动镜头模块。完成后,拧紧转钮。 3. 转动镜头以调节图像方向。 倾斜65° 回转 350° 旋转350° 三轴机构设计 精密的三轴机构提供非常灵活的设计,无论天花板或墙上都适合安装。 调节缩放倍率和聚焦范围 1. 摄像头配有一个电动变焦镜头模块。使用WEB (网页)控制台,您可以进入配置 > 媒体 > 图像 > 聚焦页面对图像进行变焦与聚焦调节。 2. 在聚焦页面,拉动变焦和聚焦指示器,会出现一 个聚焦窗口,您可以使用“执行自动聚焦”按钮 自动获得最佳的聚焦效果。您也可以使用多功能 铵钮进行手动微调。请参考用户手册以获得更多 信息。 Focus window SC - 25...
Page 9
3. 尤其是在使用摄像头测试工具进行现场调整时,您 还可按下摄像头上的自动对焦按钮以获得相同的效 果。 注意 在安装摄影机的时候,您可以使用底部的锁孔槽。锁孔槽可助您轻松且安全地安装摄影 机。 1. 首先在墙体/天花板上固定一颗先锋螺丝,然后将摄影机安装在螺丝上。 2. 使用铅笔标记三个固定安装孔的位置。 3. 在完成布线和原始调整之后,将螺丝固定到三个安装孔上,即可完成摄影机的安 装。 锁孔槽 先锋螺丝 安装孔 SC - 26...
Page 10
完成 1. 將 黑色遮光罩 盖内侧的槽口对准镜头侧面的铆钉,调整然后固定好 黑色遮光罩 。 2. 如果您选择通过天花板/墙体布线,则可通过线缆孔(没有图示)整齐地布线。如果您选择从 侧面布线,则请取下薄板B。 3. 按如下所示之方向,将圆盖连接至摄影机。拧紧圆盖侧面的两颗螺丝。 4. 最后,确保摄像头的所有部件都完全固定。 圆盖 请注意线材走向! SC - 27...
