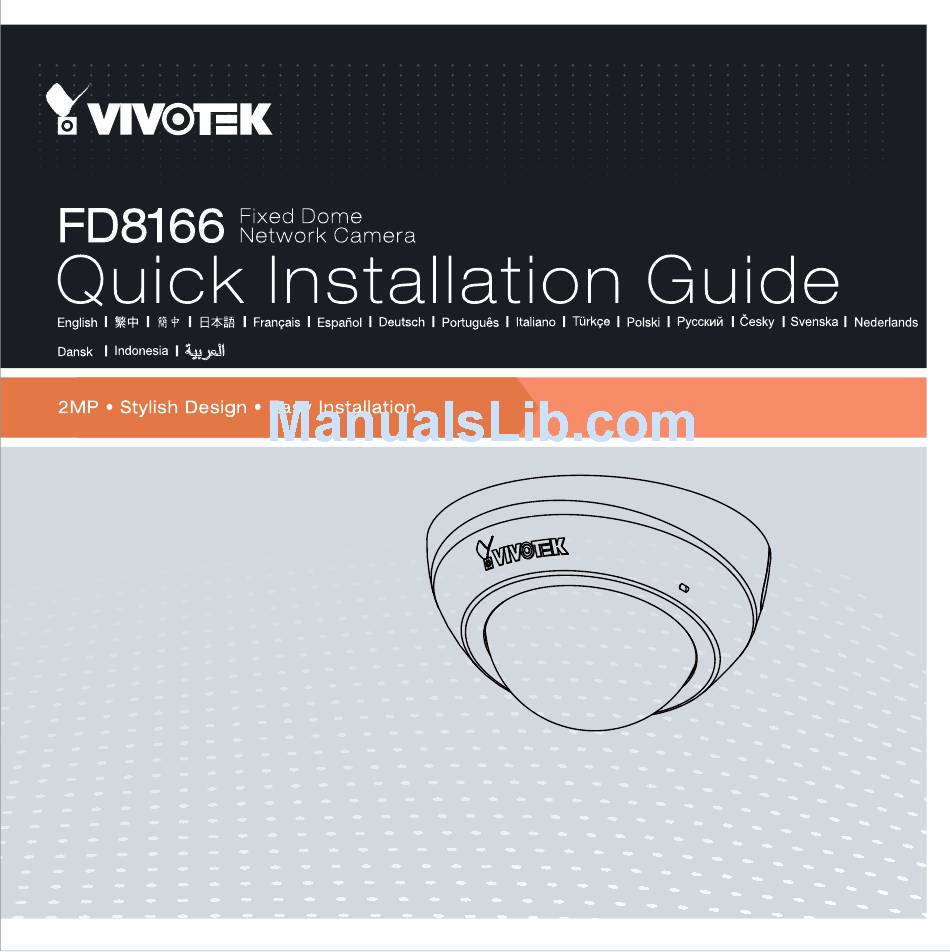

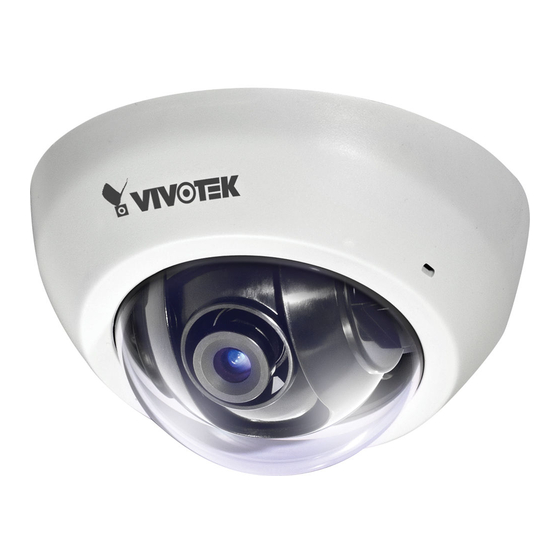

Vivotek fd8166 Quick Installation Manual
Hide thumbs
Also See for fd8166:
- User manual (195 pages) ,
- Quick installation manual (12 pages) ,
- Specification (6 pages)
Related Manuals for Vivotek fd8166
Summary of Contents for Vivotek fd8166
- Page 2 安裝前應注意事項 如果發現網路攝影機出現煙霧或聞到異味時，請 避免讓網路攝影機接觸到水分。若網路攝影 立即關閉電源。 機被弄濕，請立即關閉電源。 當這種情況發生的時候，請聯絡您的經銷 當這種情況發生的時候，請聯絡您的經 商。 銷商。 請勿將網路攝影機擺放在不穩定的物體上。 閃電時，請勿碰觸網路攝影機。 請勿將任何物件插入網路攝影機，例如細針。 請勿在潮溼環境下架設網路攝影機。 TC - 11...
- Page 3 檢查包裝內容物 FD8166 螺絲 快速安裝手冊 / 產品保固卡 軟體光碟 對焦工具 注意： 使用者需自備所有纜線。請使用CAT5標準UTP或更高品質 的纜線。為了能將乙太網路線穿過配線路徑，纜線所允許 的最大直徑為5.2mm。 TC - 12...
- Page 4 實體說明 外觀 若您想要將纜線從底部穿過，然後穿過天花板或牆壁上的孔，請將 滑蓋留在原位。 內視圖 側視圖 側護蓋 鬆開嵌片 RJ-45插槽座 鏡頭 傾斜調整螺絲 數位輸入 DI+ DI- 重設按鈕 最大為40V 螺絲插槽 MicroSD/SDHC/ SDXC卡插槽 TC - 13...
- Page 5 硬體架設 滑蓋 半圓形切口 拆下半圓型護蓋 1. 請用一隻手握住攝影機底部，另一隻手握住 半圓型護蓋。按下鬆開按鈕。 2. 拆下半圓型護蓋。 3. 若您想要將纜線從攝影機側面，而不是從天 花板或牆壁上的孔穿過，請拆下滑蓋。 鬆開嵌片 重要事項 1. 請在安裝攝影機之前記下MAC位址。 注意： 0002D10766AD 建議使用不含網路線扣套的乙太網路線。若您的纜 線有扣套，可以將它拆除。 2. 您可以檢查機型名稱後置字(suffix)，以瞭解您 攝影機所使用的鏡頭類型。適用的鏡頭包括： F2：2.8mm；F3:3.6mm；F6：6mm。焦距越 短，視野越廣。 網路線扣套 TC - 14...
- Page 6 安裝網路攝影機 –天花板或牆壁安裝 1. 使用攝影機上的彎曲插槽，做為標示應在天花板何處鑽孔的範本。在天花板上鑽出兩個孔洞， 並敲入塑膠壁虎。 2. 若您想要將纜線穿過天花板或牆壁，請另外鑽一個孔。 3. 連接一條乙太網路線，並將它穿過天花板或牆壁。 4. 以兩顆隨附的螺絲將網路攝影機安裝在天花板上。 配線孔位置 注意： 1. 請先不要將安裝螺絲完全旋緊至螺絲插槽。您稍後可 能需要將攝影機向左或向右轉動，以獲得最佳的拍攝 角度。 2. 本攝影機只能以PoE供電。並無DC或AC輸入接頭。 3. 如左圖所示，您也可以將纜線從側面穿過。 TC - 15...
- Page 7 網路連線 使用乙太網路供電(PoE)的連接方式 當使用支援 PoE 的交換器時 此網路攝影機符合乙太網路供電 (PoE) 標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖， 利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。 支援 PoE 之交換器 當使用不支援 PoE 的交換器時 請另外購買 PoE injector 來連接攝影機與不支援 PoE 的交換器。 PoE injector (選購) 不支援 PoE 之交換器 TC - 16...
- Page 8 分配 IP 地址 1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation Wizard 2)。 2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，繼續執行安 裝程式。 Installation Wizard 2 3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。 4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標籤上序號一致的 MAC位址上按兩下，以開啟網路攝影機的瀏覽器會話視窗。 172.16.7.13 PZ71X2 FD8166 0002D10766AD 0002D10766AD TC - 17...
- Page 9 準備使用 1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。 2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影軟體，安裝 在由多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關文件。 有關進一步的設定，請參閱軟體CD上的使用手冊。 TC - 18...
- Page 10 調整鏡頭方向 警告 請勿用手調整鏡頭模組的傾斜角度。否則可能會損 壞精密的傾斜構造。 1. 在鏡頭模組附近有一個傾斜調整螺絲。請使用0 號、1號或2號的十字型螺絲起子旋轉螺絲，即 可向上或向下移動鏡頭。 2. 您也可以沿著彎曲的螺絲插槽轉動，以調整攝 影機的水平方向。 鏡頭向上 鏡頭向下 3. 在您變更水平拍攝方向之後，請旋緊攝影機的 安裝螺絲。 TC - 19...
- Page 11 4. 您可以在連接現場視訊的情況下，將隨附的對焦工具仔 細放在鏡頭上，然後使用該工具以順時鐘或逆時鐘方向 轉動鏡頭，以調整最佳的影像焦距。 您可以試著將焦距調得稍微近一點，因為在安裝半圓型 護蓋後，焦距可能會有些改變。 5. 使用一塊乾淨的棉布支撐及安裝半圓型護蓋。 6. 將半圓形切口與鬆開嵌片對齊，以安裝半圓型護蓋。按 下半圓型護蓋兩端，讓它嵌入定位。在正確安裝之後， 應該會聽到「卡嗒」聲。 鬆開嵌片 半圓形切口 TC - 20...
- Page 12 P/N:625020901G Rev. 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
