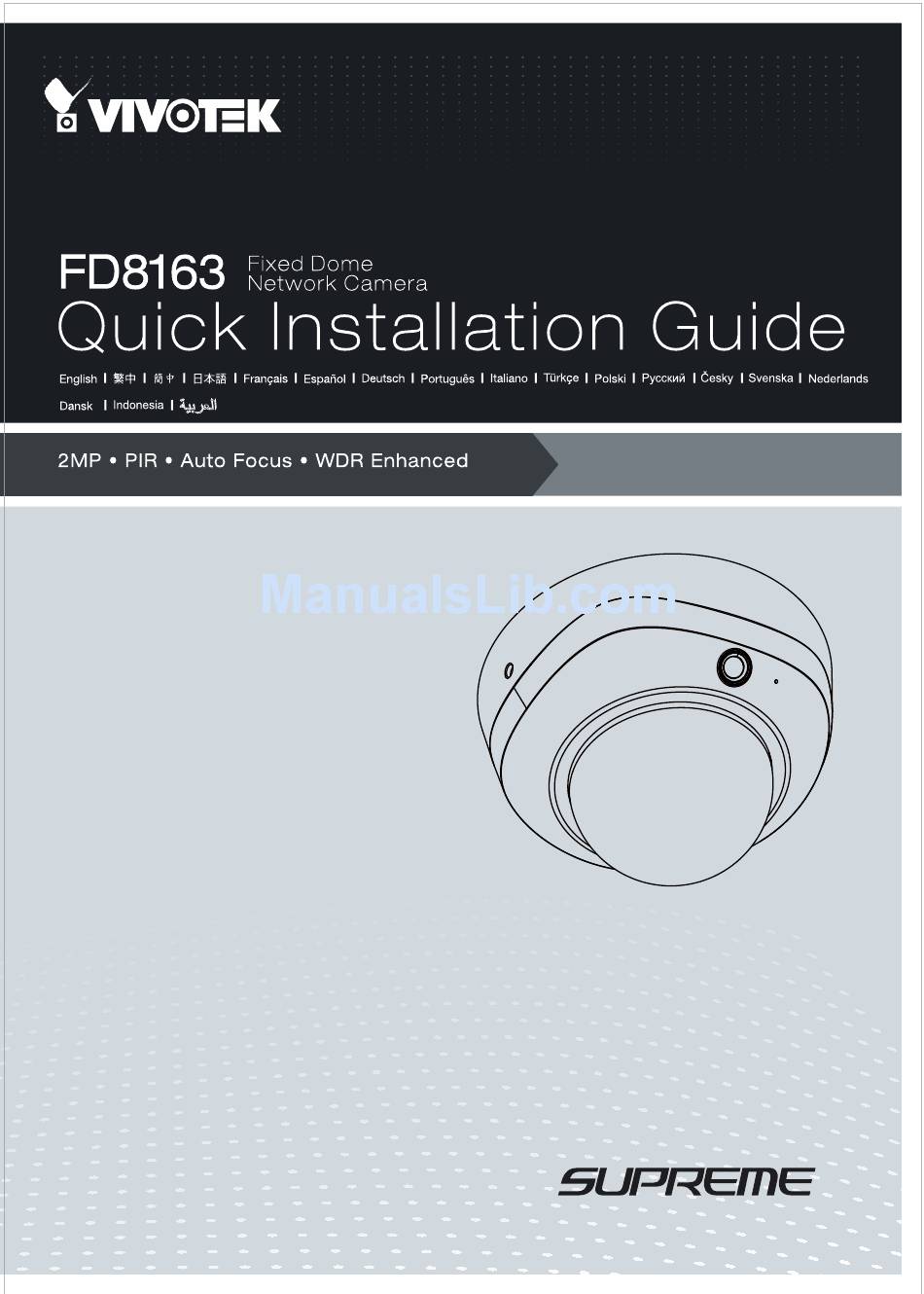

Vivotek FD8163 Quick Installation Manual
Fixed dome network camera
Hide thumbs
Also See for FD8163
:
User manual
(200 pages)
,
Manual
(14 pages)
,
Quick installation manual
(12 pages)
1
2
3
4
5
6
7
8
9
10
11
page
of
11
Go
/
11
Bookmarks
Advertisement
Quick Links
Download this manual
See also:
User Manual
,
Quick Installation Manual
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Need help?
Do you have a question about the FD8163 and is the answer not in the manual?
Ask a question
Questions and answers
Subscribe to Our Youtube Channel
Related Manuals for Vivotek FD8163
Security Camera Vivotek FD8163 User Manual
Fixed dome network camera (200 pages)
Security Camera Vivotek FD8163 Manual
Fixed dome network camera (14 pages)
Security Camera Vivotek FD8163 Quick Installation Manual
Fixed dome network camera (12 pages)
Security Camera Vivotek fd8163 Quick Installation Manual
(11 pages)
Security Camera Vivotek fd8163 Quick Installation Manual
(11 pages)
Security Camera Vivotek fd8163 Quick Installation Manual
(11 pages)
Security Camera Vivotek IP8162 Specification
(6 pages)
Security Camera Vivotek FD8161 Quick Installation Manual
Network camera (14 pages)
Security Camera Vivotek FD8161 User Manual
Vivotek fd8161: user guide (156 pages)
Security Camera Vivotek FD8161 Quick Installation Manual
Fixed dome network camera (13 pages)
Security Camera Vivotek fd8166 Quick Installation Manual
(12 pages)
Security Camera Vivotek fd8166 Quick Installation Manual
(12 pages)
Security Camera Vivotek FD8162 User Manual
Network camera (181 pages)
Security Camera Vivotek FD8164 Quick Installation Manual
Fixed dome network camera 1mp/2mp 3-axis (11 pages)
Security Camera Vivotek FD9171 Installation Manual
Fixed dome & fisheye series (9 pages)
Security Camera Vivotek FD8167A User Manual
Fixed dome network camera (322 pages)
Summary of Contents for Vivotek FD8163
Page 2
安裝前應注意事項 如果發現網路攝影機出現煙霧或聞到異 避免讓網路攝影機接觸到水分。若網路攝 味時,請立即關閉電源。 影機被弄濕,請立即關閉電源。 請勿在熱源附近架設網路攝影機,例如 有關操作時的溫度,請參閱使用者說明 電視機或微波爐周圍。 書。 避免讓網路攝影機直接曝曬在陽光下。 請勿在潮溼環境下架設網路攝影機。 檢查包裝內容物 FD8163 校準貼紙 軟體光碟 T10 Torx 螺絲起子/螺絲/DC 接頭/塑膠錨 釘/AV 纜線 快速安裝手冊 / 產品保固卡 TC - 10...
Page 3
實體外觀說明 移除泡棉墊 攝影機正視圖 紅外線LED (8組、最遠有效距離15m) 黑色遮光罩 鏡頭 光線感應器 自動對焦按鈕 內建麥克風 PIR 感應器 攝影機後視圖 MicroSD/SDHC/ SDXC卡插槽 重設按鈕 Reset 1 2 3 Micro SD Card Ethernet Int. NTSC 跳線 AV Out Audio In 一般 I/O 端子 視訊輸出 Ext. 麥克風 接線排 NTSC 內部 60Hz DC 12V- DC 12V+...
Page 4
型 外 殼 側 面 的 螺 絲 , 將 它 拆 下 。 接 著 , 您 應 該 記 下 印 在 攝 影 機 底 部 的 M A C 位 址 。 半球型外殼 攝影機底部 FD8163 注意: 在攝影機安裝位置,使用隨附的 AV 纜線連接攝影機測試器,執行初始設定。 LCD Monitor/...
Page 5
壁掛安裝 吸頂安裝 1. 將校準貼紙黏貼於天花板/牆面上。 2. 對準貼紙上的兩個圓圈,在天花板/牆面上鑽出兩個導孔。 3. 此台網路攝影機之纜線可穿過天花板/牆面或由側邊走線。 若要將纜線穿過天花板/牆面, 請鑽一個纜線孔。 4. 以鐵鎚將隨附的塑膠錨釘錘入鑽好的導孔中。 5. 請讓攝影機基座兩側的兩個鑽孔與天花板/牆面上的兩個塑膠錨釘對準,然後將隨附的兩個 螺絲插入對應的鑽孔,接著使用螺絲起子將螺絲鎖緊。 網路連線 一般連接方式 (不使用乙太網路供電的連接方式) 1. 如果有外部DI裝置,請從一般 I/O 端子接線排進行接線。 2. 使用者需自備乙太網路、電源及其他纜線。 3. 將AC纜線連接端子台,以做為替代電源。使用者需自備IO纜線。 乙太網路 交換器 接腳3及4 AC 24V TC - 13...
Page 6
使用乙太網路供電 (PoE) 的連接方式 當使用支援 PoE 的交換器時 此網路攝影機符合乙太網路供電 (PoE)標準,可利用乙太網路纜線來傳輸電源及資料。請 參閱下圖,利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。 支援 PoE 之交換器 當使用不支援 PoE 的交換器時 請另外購買 PoE injector 來連接攝影機與不支援 PoE 的交換器。 PoE injector (選購) 不支援 PoE 之交換器 TC - 14...
Page 7
分配 IP 位址 1. 自隨附軟體光碟上的「Software Utility」目錄下,執行「安裝精靈 2」(Installation Wizard 2)。 2. 安裝程式會先對您的網路環境進行分析,在分析過您的網路之後,請按「下一步」按鈕, 繼續執行安裝程式。 3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。 4. 安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所印者一致、或與包裝盒標籤上序 號一致的MAC位址上按兩下,以開啟網路攝影機的瀏覽器管理工作階段。 準備使用 1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。 2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中,將32個頻道的錄影軟 體,安裝在由多部攝影機組成的部署環境中。若想瞭解其安裝細節,請參考其相關文件。 有關進一步的設定,請參閱軟體CD上的使用手冊。 TC - 15...
Page 8
調整鏡頭方向 您可根據網路攝影機所拍攝到的即時畫面,調整鏡頭至最佳視角: 1. 左右旋轉鏡頭模組。 2. 調鬆攝影機兩側的傾斜度調整轉鈕,然後上下轉動鏡頭模組。調整完成後,再轉緊轉鈕。 3. 轉動鏡頭來調整影像方向。 傾斜65° 旋轉350° 迴轉350° 三軸機構設計 精密的三軸機構提供非常靈活的設計,無論天花板或牆上都適合安裝。 調整變焦倍數及對焦範圍 1. 攝影機隨附一個電動變焦鏡頭模組。您可以進入 網頁主控台的【設定】>【媒體】>【影像】>【對 焦】頁面來調整影像縮放和對焦。 2. 在此頁面中,您可以推動【縮放】和【對焦】指 標、設定對焦視窗,以及使用【執行自動對焦】按 鈕來自動取得最佳對焦影像。您也可以使用各種功 能按鈕來手動微調縮放和對焦。如需詳細資訊,請 參閱「使用手冊」。 Focus window TC - 16...
Page 9
3 . 尤 其 在 使 用 攝 影 機 測 試 器 執 行 現 場 調 整 時 , 您 也 可 以 按 下 自 動 對 焦 按 鈕 以 獲 得 相 同 結 果 。 備註...
Page 10
完成設置 1. 若您選擇將纜線穿過天花板/牆壁,請將纜線整齊穿過纜線孔A (圖例中未顯示)。若您選擇 從側面穿過纜線,請拆下金屬板B。 2. 依下圖所示方向,將半球型外殼裝在攝影機上。從半球型外殼側面鎖緊兩顆螺絲。 3. 最後,請確定已經牢固地安裝所有的攝影機零件。 半球型外殼 請注意線材走向! TC - 18...
