Related Manuals for weBoost 470019
Summary of Contents for weBoost 470019

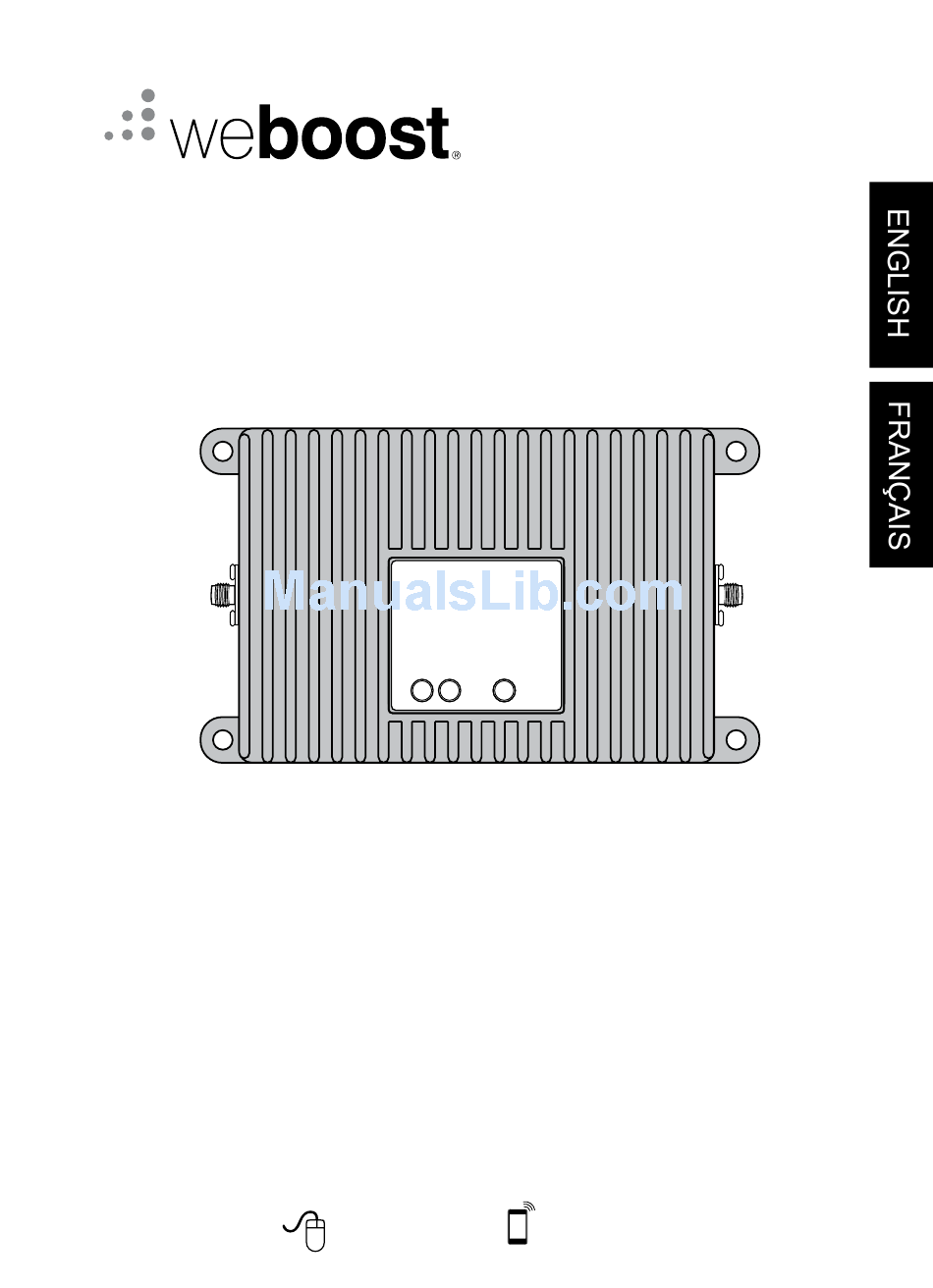

- Page 1 Signal 4G ™ Customer Support 866-294-1660 Need help? www.weboost.com Mon.- Fri. Hours: 7 am to 6 pm MST...
-
Page 2: Table Of Contents
LOCATIONS SUBJECT TO TEMPERATURES IN EXCESS OF 150°F. FAILURE TO DO THIS WILL VOID YOUR WARRANTY IN THE EVENT OF A POWER SURGE OR LIGHTNING STRIKE. Installation Instructions for the Following weBoost Signal Booster: Signal 4G™ SmarTech ® Signal Booster Model #470019... -
Page 3: Package Contents
• At least 8 inches from any people. Watch the YouTube video The Outside Antenna must be demonstrating the Signal 4G installed vertically on a metallic installation at: weboost.com/us/ surface. signal4Gvideo Familiarize yourself with all materials in your product package. This will allow you to know which pieces are referenced in the instructions. - Page 4 Note: Be careful when plugging gain, contact the weBoost Customer the connector in so as not to bend Support Team for assistance: the center pins on the connectors.
-
Page 5: Installation Diagram
What hours can I contact customer support? Customer Support can be reached from 7:00am to 6:00pm MST, by calling (866-294-1660), or by email, at support@weboost.com. How does weather affect the performance of my Outside Antenna? Water vapor (e.g. rain, fog, snow or other precipitation) creates an effective filter to cellular signal. -
Page 6: Warnings And Recommendations
Verify that both the Outside Antenna and the adapter extension cable are connected to the Signal Booster before powering up the Signal Booster. WARNING: Use only the power supply provided in this package. Use of a non-weBoost products may damage your equipment. WARNING: The Outside Antenna must be installed no higher than 10 meters (31’9”) above ground. -
Page 7: Signal Booster Specifications
• 75 Ohm Grey Brick Antenna • N-Male to F-Female adapter • 75’ RG11 Cable • 20’ RG6 Cable Signal Booster Specifications Signal 4G Model Number 470019 Connectors Antenna Impedance 50 Ohms Frequency 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Band12/17... -
Page 8: Warranty
Returned Material Authorization (RMA) number supplied by weBoost. weBoost shall, at its option, either repair or replace the product. weBoost will pay for delivery of the repaired or replaced product back to the original consumer if located within the continental U.S. - Page 9 Amplificateur de Signal 4G ™ Support Technique 866-294-1660 Vous avez www.weboost.com Lun.- Ven. Horaires: de 7:00 à 18:00 besoin d’aide?
- Page 10 DÉCHARGE DE LA BATTERIE EN UN À AMPLIFICATEUR DANS UN ENDROIT BIEN VENTILÉ, HORS DES DEUX JOURS. RAYONS DIRECTS DU SOLEIL, ET DE L’HUMIDITÉ. Instructions d’installation pour l’amplificateur de signal weBoost suivant: Amplificateur de signal 4G™ SmarTech III ® Modèle n° 470019 IC: 4726A-460019 Le terme «IC»...
- Page 11 • libre de toute obstruction. Regardez la vidéo sur YouTube sur • à au moins 20 cm (8 po) de toute l’installation de l’amplificateur Signal personne avoisinante. 4G disponible à: weboost.com/us/ signal4Gvideo L’antenne extérieure doit être montée verticalement Familiarisez-vous avec toutes sur une surface métallique.
- Page 12 Service de soutien Remarque: Faites attention à ne technique de weBoost au 866-294-1660. pas tordre les fiches centrales des connecteurs. Vérifiez que les connexions Voyants éteints pour tous les câbles sont serrées.
- Page 13 Quels sont les horaires du service de Soutien technique? Le service de Soutien technique est disponible de 7:00 à 18:00 heure normale des Rocheuses, au 866-294-1660, ou par email à support@weboost.com. Comment le temps affecte-t-il les performances de mon antenne extérieure? L’humidité...
- Page 14 • Antenne Omni directionnelle • Antenne pour panneau 75 avec câble RG58 4.3 m (14 pi) • Câble LMR400 6.1 m (20 pi) • 311102 Vous avez Support Technique 866-294-1660 www.weboost.com Lun.- Ven. Horaires: de 7:00 à 18:00 besoin d’aide?
- Page 15 Caractéristiques de l’amplificateur de signal Amplificateur de signal 4G Numéro de modèle 470019 Connecteurs Impédance de l’antenne 50 Ohms Fréquence 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Bande Gain de la bande passante 1700/2100 1900 12/17 Bande 13 (nominal) 10.0...
- Page 16 (ARM) fourni par weBoost. weBoost réparera ou remplacera le produit, à sa seule discrétion. weBoost paiera la livraison du produit réparé ou remplacé au client d’origine s’il se trouve à l’intérieur de la zone continentale des États-Unis.
