Before using your air-conditioner, please
read this operating instructions carefully
and keep it for future reference.
MATSUSHITA INDUSTRIAL CORP.
NO. 2, JALAN SS8/1, SUNGEI WAY FREE TRADE ZONE,
SELANGOR, MALAYSIA
OPERATING INSTRUCTIONS
CS-VA75KE
Model
CS-VA95KE
CS-VA125KE
ENGLISH /
DEUTSCH /
NEDERLAND /
GREEK /
or/and
ou/e
oder/und
ou/et
of/en
o/a
Þ/êáé
o/y
Ë/ËÎË
Room Air Conditioner
Indoor
CU-VA75KE
Model
CU-VA95KE
CU-VA125KE
PORTUGUÊS
...... P .
FRANÇAIS
......... P . 29 – P. 56
ITALIANO
...... P . 57 – P. 84
ESPAÑOL
............... P . 85 – P. 112
MATSUSHITA AIR-CONDITIONING CORP .
LOT 2, PERSIARAN TENGKU AMPUAN, SECTION 21, SHAH ALAM
INDUSTRIAL SITE, SELANGOR, MALAYSIA
Outdoor
1 – P. 28
F563163
Advertisement
Table of Contents
Related Manuals for Panasonic CU-VA125KE
Summary of Contents for Panasonic CU-VA125KE
-
Page 1: Room Air Conditioner

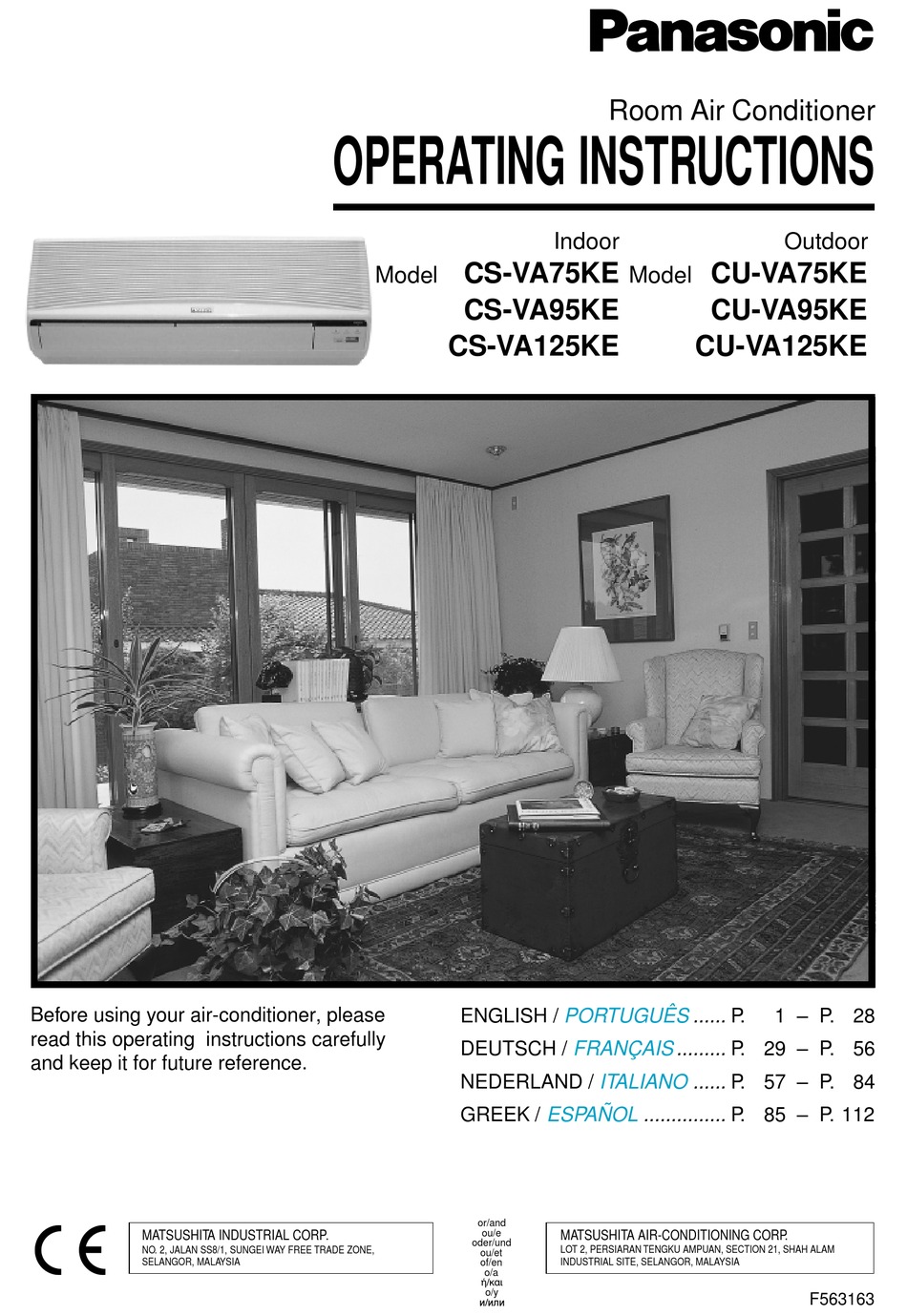

Indoor Outdoor CS-VA75KE CU-VA75KE Model Model CS-VA95KE CU-VA95KE CS-VA125KE CU-VA125KE Before using your air-conditioner, please PORTUGUÊS ..P . ENGLISH / 1 – P. 28 read this operating instructions carefully DEUTSCH / FRANÇAIS ..P . 29 – P. 56 and keep it for future reference. - Page 2 Note Please remember to record the following: Model Number Serial Number Dealer’s Name Date Purchased Nota Por favor, lembre-se de apontar o seguinte: Número de modelo Número de série Nome do distribuidor Data de compra Anmerkund Bitte notieren Sie die folganden Daten: Modellnummer Seriennummer Handle...
-
Page 3: Table Of Contents
CONTENTS índice FEATURES............... 3 Before use CARACTERÍSTICAS Antes de SAFETY PRECAUTIONS........... 4 – 6 Installation Precautions utilizar Operation Precautions RECOMENDAÇÕES DE SEGURANÇA Recomendações de Instalação Recomendações de Funcionamento NAME OF EACH PART ........... 7 – 10 Indoor Unit When the front panel is opened Outdoor Unit Accessories Remote Control... - Page 4 CONVENIENCE OPERATION ....... 17 – 18 Sleep Mode Operation details Economy or Powerful Mode Operation details UTILIZAÇÃO PRÁTICA Modo Sleep Detalhes de funcionamento Modo Económico ou Potente Detalhes de funcionamento CARE AND MAINTENANCE ......... 19 – 22 If necessary Cleaning the Indoor Unit and Remote Control Cleaning the Air Filter Se necessário Cleaning the Front Panel...
-
Page 5: Features
(Pág. 25) Atinge rapidamente a temperatura pretendida da sala. (Pág. 18) REMOVABLE FRONT PANEL Thank you for purchasing our Panasonic Room For quick and easy cleaning (washable). Air Conditioner. (Refer page 20) Obrigado por ter adquirido o nosso Aparelho de PAINEL FRONTAL AMOVÍVEL... -
Page 6: Safety Precautions
SAFETY PRECAUTIONS RECOMENDAÇÕES DE SEGURANÇA Before operating, please read the following “Safety Precautions” carefully. Antes de pôr em funcionamento este aparelho, leia atentamente as seguintes Recomendações de Segurança. To prevent personal injury, injury to others and property damage, the following instructions must be followed. Para evitar danos pessoais, de terceiros ou danos materiais, deve seguir as seguintes instruções. -
Page 7: Operation Precautions
Operation Precautions / Recomendações de Funcionamento Do not insert plug to operate the unit. Do not pull out plug Warning / Perigo to stop the unit. Não ligue nem desligue o This sign warns of death or aparelho inserindo e serious injury. - Page 8 Cuidado Caution / Switch off the power supply if the unit is not used for a long period. This sign warns of injury. Desligue a alimentação eléctrica do Este sinal significa perigo aparelho, caso não tencione utilizá-lo por um período de tempo prolongado. Do not pull the cord to disconnect the plug.
-
Page 9: Name Of Each Part
NAME OF EACH PART DESCRÍÇÃO DAS PEÇAS Indoor Unit / Unidade Interior Air Intake Vent Front Panel Entrada de Ar Painel Frontal Power Supply Cord Cabo de Alimentação Panel Opener Abertura do Painel Signal Receptor Receptor de Sinal Horizontal Airflow Direction Air Outlet Vent Louver (Manually adjusted) Saída de Ar... -
Page 10: Outdoor Unit
Outdoor Unit / Unidade Exterior CU-VA75KE , CU-VA95KE CU-VA125KE Piping (Rear) Air Intake Vents Tubagem (Parte de Trás) Entrada de Ar Connecting cable Cabo de Ligação (Side) (Lado) Drain Hose Mangueira de Dreno Air Outlet Vents Saida de Ar Ground Terminal... -
Page 11: Remote Control
Remote Control / Controlo Remoto Operation Display Visor de Operação Signal Transmitter Emissor de Infravermelhos OFF/ON Button (self-illuminating Button) Botão ON/OFF Room Temperature (botão auto-iluminãvel) Setting Button (self-illuminating Button) Powerful Mode Operation Button Botão de Regulação da Botão de Operação do Temperatura Ambiente Modo Potente (botão auto-iluminãvel) -
Page 12: Como Utilizar O Controlo Remoto
How to use the remote control Notes / Notas Como utilizar o controlo remoto • Do not throw or drop • Do not get it wet • Certain type of flourescent lamps may affect signal reception. Consult your dealer. • Não deixe cair nem atire ao chão o controlo remoto. -
Page 13: Preparation Before Operation
PREPARATION BEFORE OPERATION PREPARAÇÃO ANTES DE UTÍLIZAR Indoor Unit Atenção Warning / Unidade Interior Ensure the power plug is securely inserted. A loose plug may cause a fire or an electric shock. Certifique-se de que a tomada está devidamente ligada. Uma tomada mal ligada poderá... -
Page 14: Controlo Remoto
Controlo Remoto Remote Control / Inserting batteries Instalar as pilhas OPEN Slide the cover to open Empurre a tampa, para abrir. Be sure the directions are correct Certifique-se de que a polaridade está correcta. • Open the remote control cover and confirm the display 12:00 PM is flashing. -
Page 15: How To Operate
HOW TO OPERATE COMO UTILIZAR O APARELHO Automatic, Heating, Cooling, Soft Dry Automático • Aquecimento • Arrefecimento • Desumidificação Suave Press to select the desired operation mode When pressed, the display changes in this order. Prima para seleccionar o modo de operação Display pretendido. -
Page 16: Regular A Direcção Do Fluxo De Ar E A Velocidade Do
Adjusting Airflow Direction And Fan Speed Regular a Direcção do Fluxo de Ar e a Velocidade do Ventilador Press to select Fan speed • The display changes in this order Prima para seleccionar a velocidade do ventilador • O visor muda na seguinte sequência: Automatic Medium High... -
Page 17: Setting The Timer
SETTING THE TIMER PROGRAMAR O TEMPORIZADOR Ensure that the current time is correct before setting the timer. The timer cannot be set if the time display is flashing. Certifique-se de que a hora actual está certa antes de programar o temporizador. O temporizador não poderá ser programado se o visor estiver a piscar. -
Page 18: Programação Recomendada Do Temporizador
Recommended Setting of Timer Programação recomendada do temporizador When you sleep • Set the time at which you will go to sleep with the OFF-TIMER. This prevent wastage of electricity. Quando se deita • Programe a hora a que se deita com o OFF-TIMER. Assim, evitará... -
Page 19: Convenience Operation
CONVENIENCE OPERATION UTILIZAÇÃO PRÁTICA Sleep Mode Modo Sleep This is to obtain a comfortable room temperature while sleeping. Este modo permite atingir uma temperatura ambiente confortável enquanto dorme. To set the sleep mode, press SLEEP. * The sleep indicator on the indoor unit will light up. -
Page 20: Modo Económico Ou Potente
Economy or Powerful Mode Modo Potente ou Económico Economy and Powerful operation cannot be selected simultaneously. A operação do Modo Económico e do Modo Potente não pode ser seleccionada em simultâneo. Economy Mode To save electrical power consumption. However, please use this mode when the room have reached your desired temperature. -
Page 21: Care And Maintenance
CARE AND MAINTENANCE CUIDADOS E MANUTENÇÃO Cleaning the Indoor Unit and Remote Control Limpeza da Unidade Interior e do Controlo Remoto • Wipe gently with a soft, dry cloth. • Do not clean with water hotter than 40°C or with polishing fluids. -
Page 22: Cleaning The Front Panel
Cleaning the Front Panel / Limpeza do Painel frontal (Must be removed before washing) / (Deve ser removido antes de lavar) Cuidado Caution / • Stand on a level surface when • Do not touch the metal parts in the •... - Page 23 Replacing the Air Purifying Filters Substituição dos Filtros Purificadores do Ar (Trimestralmente) (Once every 3 month) • Não reutilize filtros sujos. Consulte o representante autorizado • Do not reuse dirty filters. Consult the nearest authorized da sua área dealer. (Air Purifying filter No. CZ-SFD50N) (Filtro Purificador do Ar N°...
-
Page 24: Inspecção Pré-Temporada
Pre-season Inspection / Inspecção Pré-Temporada • Is the discharge air cold (warm)? Operation is normal if, 15 minutes after the start of operation, the temperature difference between the air intake and outlet vents is 8°C or above for cooling and 14°C or above for heating. -
Page 25: Troubleshooting
TROUBLESHOOTING DETECÇÃO DE AVARIAS Normal Operation Funcionamento Normal - Is it okay? - This is the answer. - Será normal quando ... ? - Esta é a resposta Q - Air conditioner has been restarted, but does not operate for 3 minutes. A - This is to protect the air conditioner. -
Page 26: Funcionamento Anormal
Funcionamento Anormal Abnormal Operation / Hmmm! The air conditioner does not operate. Air conditioner operation noise too loud. • Has a circuit breaker been tripped? • Is the installation work slanted? • Has the power plug been removed • Is the front grille closed properly? from the wall outlet? O aparelho de ar condicionado faz •... -
Page 27: Helpful Information
HELPFUL INFORMATION INFORMAÇÕES ÚTEIS Auto Operation Button Botão de funcionamento automático Automatic Operation • If the remote control fails to function or misplaced, press Auto Operation button for Automatic operation. • The Automatic operation will be activated immediately once the Auto operation button is pressed. -
Page 28: Energy Saving And Operation Hints
ENERGY SAVING AND OPERATION HINTS ESUGESTÕES PARA POUPAR ENERGIA E OBTER UM FUNCIONAMENTO MAIS EFICAZ Air Filter and Air Purifying Filter Clean the air filter every 2 weeks and change the Air Purifying Filter every 3 Setting Temperature months. Dirty filter may reduces cooling Set the temperature 1°C higher or heating efficiency. - Page 29 WARNING 1) This appliance must be earthed. 2) If the supply cord is damaged or need to be replaced, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard. 3) Remove power plug or disconnect from the mains before servicing this appliance.
- Page 30 PERIGO 1) Este aparelho deve estar ligado à terra. 2) Caso o cabo de alimentação esteja danificado, ou tenha de ser reparado, deve ser substituído pelo fabricante, ou por um representante autorizado, ou por um técnico devidamente qualificado, de forma a evitar situações de perigo. 3) Remova o cabo de alimentação, ou desligue-o da tomada, antes de proceder a qualquer acção de manutenção no aparelho.
