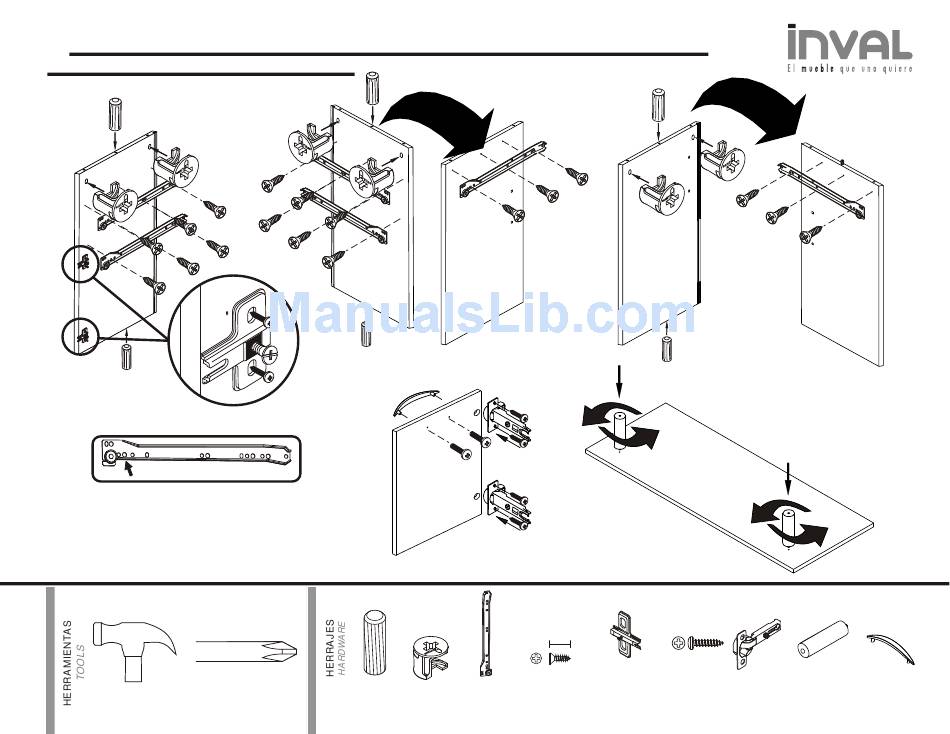

PASOS PARA ENSAMBLAR
PREPARACIÓN DE PIEZAS
PARTS SET UP
(#7)
A
Coloque un tornillo corredera (#7)en la perforación que
señala la flecha, ubique los otros dos tornillos donde
coincidan con las perforaciones guías de las partes.
Place a Drawer Slide Screw (#7) in the hole indicated by the
arrow, place the other two screws to coincide with the pre-drilled
holes.
EN ESTE PASO NECESITA:
FOR THIS STEP, YOU WILL NEED:
ATORNILLADOR
DE ESTRELLA
MARTILLO
/ PHILLIPS SCREWDRIVER
/HAMMER
/ ASSEMBLY STEPS
(#7)
(#7)
C
TARUGOS
TUERCAS
WOODEN DOWELS
CAMS LOCKS
( # 1 )
( # 3 )
(#7)
C
R
1/2"
13 mm
BISAGRAS Y
TORNILLOS
TORNILLOS
CORREDERA
HINGES AND
DRAWER SLIDES
( # 5 )
SCREWS
SCREWS
6 CORREDERAS
( # 7 )
6 SLIDE
2
D
E
TORNILLO/
BISAGRA/
PLATINA
SCREW HINGES/ BISAGRAS
TUBOS SOPORTE
HINGES
BRACKETS
SUPPORT TUBES
( # 17 )
( # 15 )
( # 18 )
D
MANIJAS Y
TORNILLOS
HANDLES AND
SCREWS
( # 14 ) ( # 12 )
